R&S FPL 頻譜分析儀
實驗室到現場測試：功能齊全且便攜的專業量測工具
R&S FPL 頻譜分析儀提供快速且簡單的量測體驗，憑藉直覺的觸控螢幕、優異的 RF 性能、輕巧的重量和精巧的體積，FPL 完美結合了桌上型儀器的功能與手持式儀器的便攜性；在射頻實驗室中，FPL 就像示波器或萬用電錶一樣不可或缺，它是一款能處理多種量測任務的單一儀器，不僅支援頻譜分析，還能搭配功率感測器進行高精度功率量測，以及類比與數位調變訊號分析。
FPL 是同級儀器中唯一具備內部產生器（最高 7.5 GHz，R&S FPL1-B9 選配）的機種，並可分析高達 40 MHz 頻寬的訊號（R&S FPL1-B40 選配，高於 6 GHz 需 R&S FPL1-B11 選配）；堅實的 RF 性能使 FPL 成為實驗室、測試機構、生產線和服務場域的理想儀器；1 dB 衰減器步進尺寸（R&S FPL1-B25 選配）可在儀器實現最大動態範圍時進行量測，前置放大器（R&S FPL1-B22 選配）則擴展了靈敏度，憑藉高靈敏度和低相位雜訊性能，即使是載波附近微小的干擾訊號也能被分析。
FPL 的操作如同智慧型手機一樣直覺，單指滑動即可調整中心頻率或參考準位；雙指手勢可改變 Span 或顯示的功率範圍；10.1 吋、1280 × 800 像素的高解析度螢幕，清晰呈現訊號，使用者可以自由編排量測結果的佈局；在 MultiView 顯示模式下，不同的量測模式可組合並在同一螢幕上顯示所有結果。
FPL 的深度僅相當於一個手掌長度，它適應任何工作場所，為待測物 (DUT) 和其他儀器留下足夠空間，輕巧的重量和電池操作使其適合攜帶至任何地點進行量測；選配的電池組提供三小時續航力，豐富的配件套件使 FPL 適用於現場量測，同時提供用於運輸的保護硬殼和可在其中操作儀器的帶襯墊攜行袋。肩帶則簡化了便攜操作。

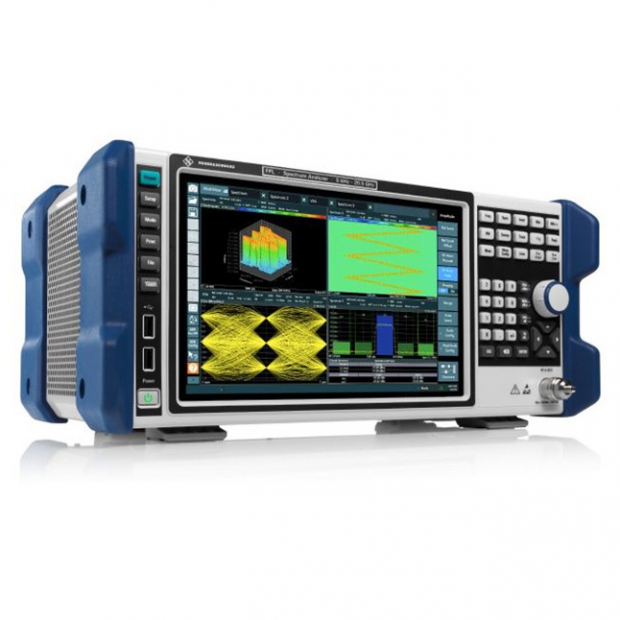

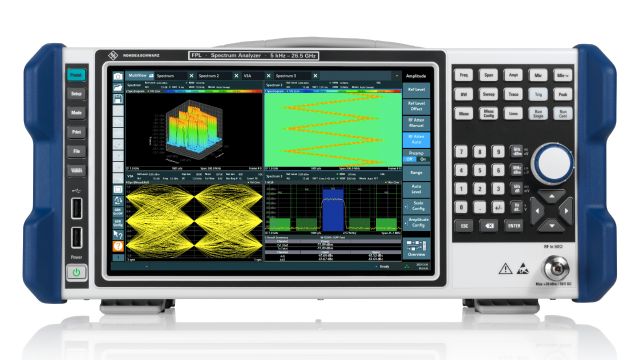

R&S®FPL 頻譜分析儀正面視圖，展示 10.1 吋高解析度觸控螢幕和精巧的機身
關鍵規格
- 頻率範圍：5 kHz 至 26.5 GHz
- SSB 相位雜訊：載波 1 GHz，10 kHz 偏移時為 –108 dBc (1 Hz)
- 具備前置放大器的 DANL：10 MHz 至 2 GHz 範圍內為 –160 dBm
- 可搭配功率感測器使用 (選配)
- YIG 預選器略過，用於在 6 GHz 以上頻率進行全 40 MHz 頻寬分析 (選配)
- 40 MHz 分析頻寬 (選配)
- 類比與數位訊號分析 (選配)
- 內部產生器最高可達 7.5 GHz (選配)
- 標準功能包含：閘控掃描 (Gated sweep)、窄頻解析濾波器和頻譜圖 (Spectrogram) 量測。
- 輕量化設計與小巧體積
- 電池組和 12 V/24 V 電源供應 (選配)
產品優勢
單一儀器適用多種應用
- 頻譜分析
- 類比與數位調變訊號分析
- 純量頻率響應量測
- 搭配功率感測器進行功率量測
- 雜訊指數 (Noise figure) 與增益 (Gain) 量測
- 相位雜訊量測
堅實的 RF 性能
- 低雜散響應 (Low spurious response)
- 低顯示平均雜訊位準 (DANL)
- 40 MHz 訊號分析頻寬
- 低準位量測不確定度
- 低相位雜訊確保精準的頻譜量測
直覺的使用者介面
- 高解析度顯示
- 多點觸控螢幕
- 彈性化結果佈局與 MultiView
- 工具列
- 安靜操作
充分便攜
- 電池組和 12 V/24 V 電源供應 (選配)
- 攜行袋
功能與優勢詳解
單一儀器適用多種應用
FPL 是一款適用於多種類型量測的單一儀器，您可以使用它進行頻譜量測、搭配功率感測器進行高精度功率量測，以及分析類比和數位調變訊號。
頻譜分析
FPL 即使在基本配置下也是一個全能型儀器，標準頻譜量測功能包括：
- 頻譜分析
- 廣泛的頻譜量測功能，例如：通道功率 (Channel power)、鄰頻洩漏比 (ACLR)、訊號雜訊比 (SNR)、雜散 (Spurious)、諧波失真 (Harmonic distortions)、三階截斷點 (Third-order intercept point)、AM 調變深度。
- 統計 ADP 和 CCDF 分析
- 多功能標記 (Marker) 功能
類比與數位調變訊號分析
FPL 提供適用的量測應用選項，用於分析類比和數位調變訊號。
- R&S FPL1-K7 選配：
將 FPL 轉變為類比調變分析儀，用於振幅 (AM)、頻率 (FM) 和相位 (PM) 調變訊號。 - 基頻 I/Q 分析儀：
支援在分析頻寬內呈現 I (同相) 和 Q (正交) 訊號的振幅和相位，I/Q 數據可以匯出，供第三方軟體進一步分析。 - R&S FPL1-K70 向量訊號分析選配：
用於分析數位調變的單載波訊號。 - R&S FPL1-K70M 和 R&S FPL1-K70P 選配：
為 R&S FPL1-K70 選配的延伸，分別用於多重調變分析和 PRBS 數據的 BER (位元錯誤率) 量測。
許多通常需要昂貴選配的功能都包含在基本單元中，例如：
- 頻譜圖 (Spectrogram) 量測：顯示頻譜隨時間的變化。
- 波形縮放功能 (Trace zoom function)。
- 閘控掃描 (Gated sweep)：用於精確顯示脈衝訊號。
- 窄頻解析頻寬：最小可達 1 Hz。

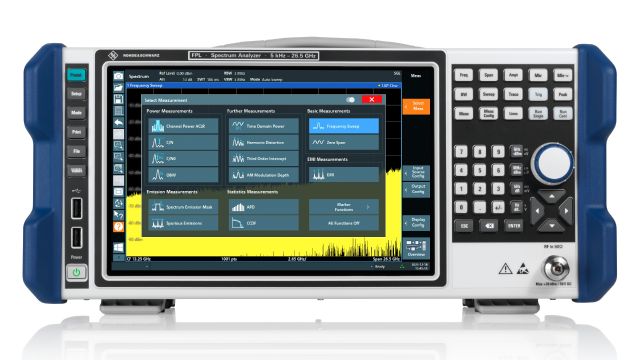

FPL 基本單元標準支援各種進階頻譜量測模式
堅實的 RF 性能
FPL 擁有 1 GHz 載波、10 kHz 偏移時 –108 dBc (1 Hz) 的相位雜訊、+20 dBm 的三階截斷點、1 Hz 至 10 MHz 的解析頻寬以及 –166 dBm 的顯示平均雜訊位準 (DANL)，性能可與更高等級的分析儀相媲美，這使其成為實驗室、生產線和維修服務的理想選擇；1 dB 衰減器步進尺寸（R&S FPL1-B25 選配）和前置放大器（R&S FPL1-B22 選配）擴展了可用動態範圍和靈敏度。
低雜散響應 (Low spurious response)
為區分訊號中的雜散與量測儀器本身的雜散，需要低雜散響應，FPL 的雜散響應在載波訊號 10 MHz 偏移範圍內比訊號準位低 –70 dB，優於同級儀器 10 dB 以上，在更高偏移處，指定值為 –80 dB，優於同級儀器 20 dB；這使得 FPL 成為識別干擾源的理想工具，即使它們的準位遠低於載波準位。
低顯示平均雜訊位準 (DANL)
低 DANL 是偵測低準位訊號所必需的，此外在搜尋特定準位以上的干擾源時，低 DANL 允許使用更高的解析頻寬，從而提高量測速度；FPL 的典型 DANL 為 –152 dBm，使用前置放大器可提升至 –166 dBm，使其能夠識別微小的雜散發射。
40 MHz 訊號分析頻寬
訊號分析頻寬定義了在給定時間內擷取所有準位和相位資訊的頻率範圍，R&S FPL1-B40 選配將分析頻寬從 12.8 MHz 擴展至 40 MHz，使 FPL 成為同級儀器中唯一能夠解調高達 40 MHz 頻寬類比和數位調變訊號的儀器，YIG 預選器略過（R&S FPL1-B11 選配）可用於 6 GHz 以上的頻率。
I/Q 分析儀是數位訊號分析的標準功能，它顯示振幅和相位參數以及 FFT 頻譜，擷取的 I/Q 數據可傳輸至第三方軟體工具（如 MATLAB 或 Python）進行進一步分析。
低準位量測不確定度
FPL 的另一項同級產品獨有特點是 0.5 dB 的低準位量測不確定度，儀器的高量測準確性確保了精確可靠的測試結果，通常可免除獨立功率感測器的必要性。
低相位雜訊確保精確頻譜量測
1 GHz 載波、10 kHz 偏移時 –108 dBc (1 Hz) 的低相位雜訊，有利於頻譜量測，它能實現窄頻載波的準確鄰道功率量測 (ACPR)，並能偵測載波附近不必要的雜散。

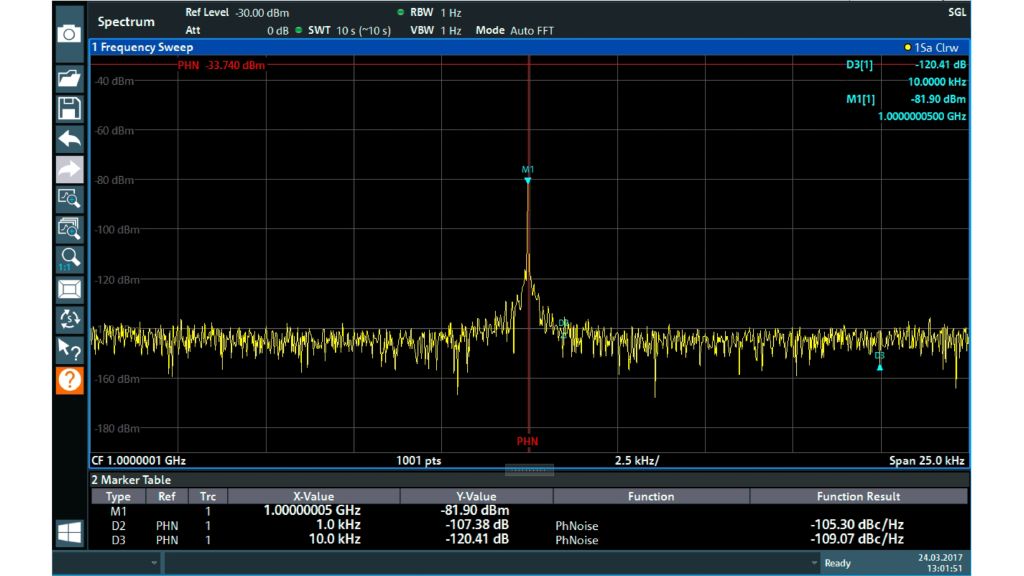

使用標記功能進行簡單的相位雜訊量測
直覺的使用者介面
FPL 如同智慧型手機一樣直覺，您可以使用觸控螢幕配置儀器和執行量測，單指滑動可調整中心頻率或參考準位；雙指手勢可調整顯示的掃描寬度或準位範圍。
高解析度顯示
10.1 吋、1280 × 800 像素的螢幕提供精確的訊號呈現，軟體選單鍵和資訊欄的佈局經過精心設計，以最高的解析度呈現訊號細節。
創新使用者介面
在量測應用程式中，可以使用拖放方式輕鬆添加不同的量測項目，組合的結果可按需求佈局在螢幕上。
彈性化結果佈局與 MultiView
不同的量測（例如頻譜量測和類比解調量測）可以並行在不同的分頁中開啟，簡單點擊即可啟用感興趣的量測，並將相關視窗最大化；MultiView 功能將所有分頁顯示在一個螢幕上，透過序列器 (Sequencer)，所有量測通道會連續依序量測，使用者可持續獲得更新的結果，無需繁瑣耗時的參數調整。
工具列 (Toolbar)
常用功能（例如載入和儲存配置、螢幕截圖、幫助選單或縮放功能）可隨時透過工具列選單輕鬆存取。

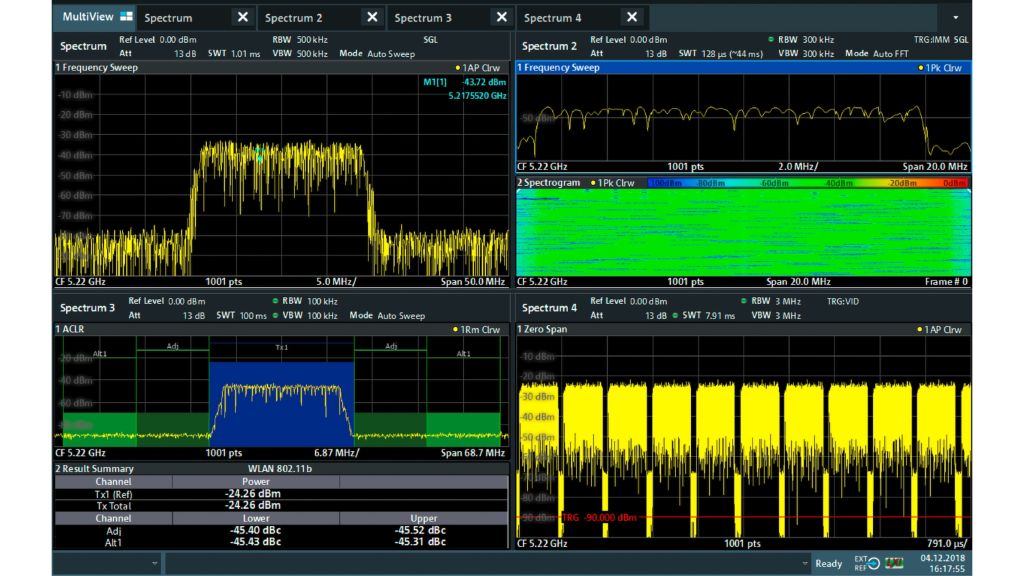

FPL 帶有 MultiView 的螢幕截圖，序列器連續執行頻譜量測、鄰道功率量測、時域量測 (Zero span) 和頻譜圖量測，結果清晰地同時顯示，左側的工具列可快速存取最常用的選單功能，頂部的分頁可用於啟用不同的量測。
充分便攜
FPL 頻譜分析儀可以在任何地方使用，其機身深度僅 23 cm，可適應任何工作場所；6 kg 的低重量和提把代表著您可以將它帶到任何需要的地方。
電池組和 12 V/24 V 電源供應 (選配)
選配的電池組提供 三小時 的操作時間，可使用額外的電池和充電器不間斷地延長操作時間，當 FPL 在車輛中使用時，可選的 12 V/24 V DC 電源供應可方便地從車輛插座取電。
攜行袋和肩帶
提供帶襯墊的攜行袋，用於保護 FPL 在運輸過程中不受損，攜行袋具備通風槽和透明蓋，讓儀器可以在袋內操作，這讓您可以在各種環境條件下使用 FPL；需要結合桌上型儀器功能和手持儀器靈活性的使用者可以使用肩帶，在需要攜帶儀器進行量測的應用（例如尋找干擾源）中，其便利性幾乎與純手持儀器一樣。

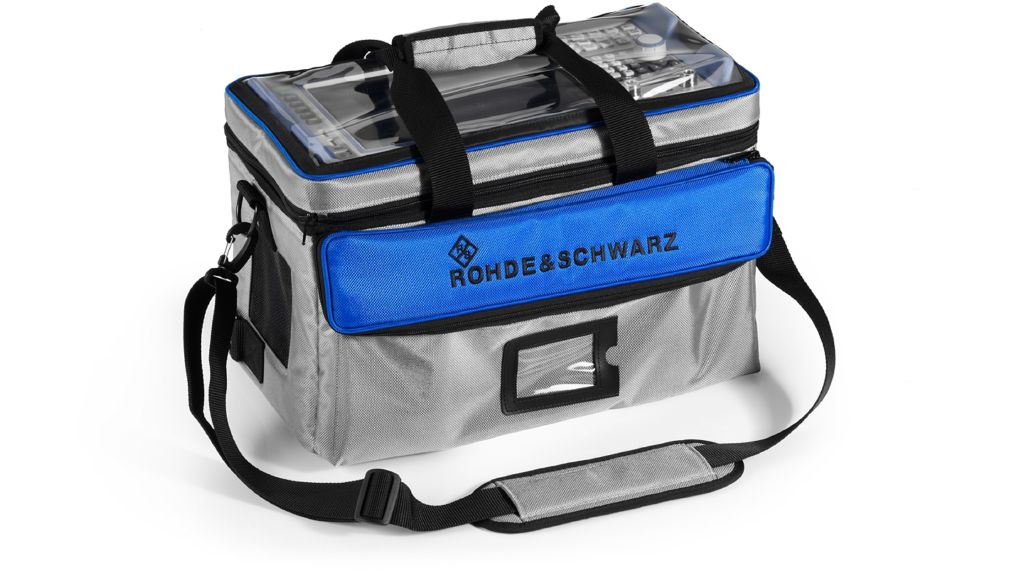

FPL 可選配攜行袋進行運輸，搭配 R&S FPL1-B31 電池選配，儀器可在袋內操作。
