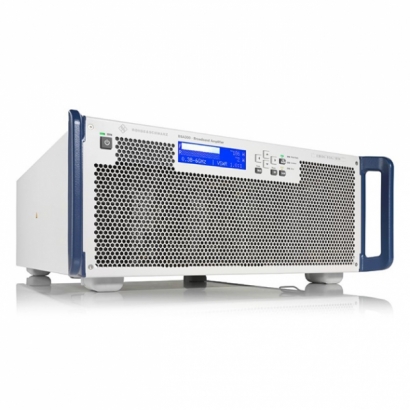

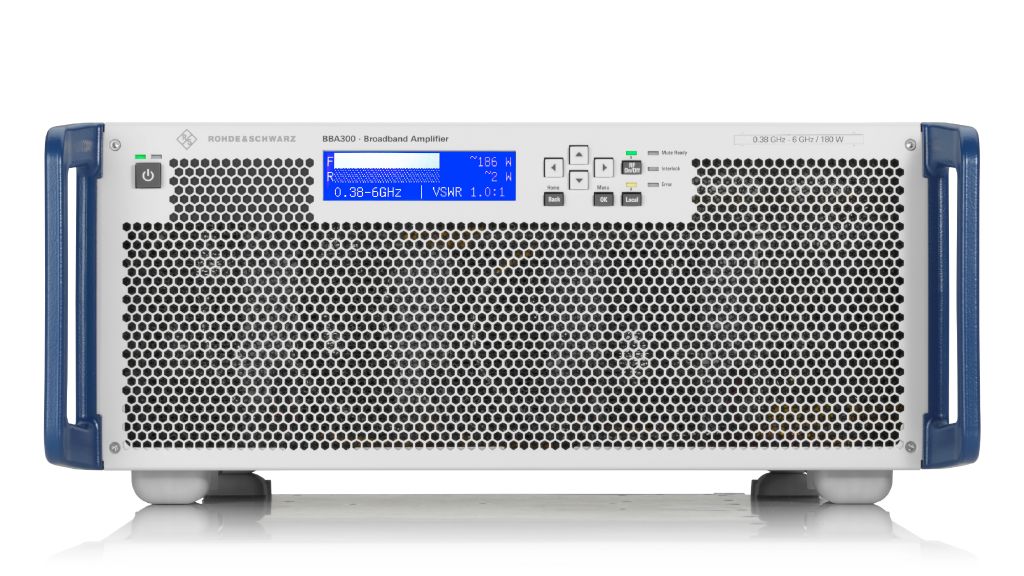

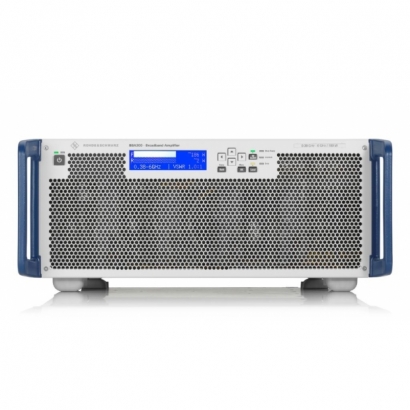

R&S BBA300 寬頻放大器
極致寬頻，穩固耐用
專為 EMC、5G 與複雜訊號測試打造的未來就緒型放大器
R&S BBA300 寬頻放大器是高度整合且具備故障安全設計 (failsafe) 的新一代半導體寬頻放大器，其擁有極寬廣、連續的頻率範圍，延伸至高微波頻段同時兼具高線性度、出色的雜訊功率密度、低雜訊指數和優異的諧波特性，在系統配置和操作設定提供了高度的靈活性。
R&S BBA300 寬頻放大器採用高可靠度的固態設計，完美整合了 R&S®BBA130 和 R&S®BBA150 系列的卓越特性，其模組化機械結構使 R&S BBA300 可進行多功能擴展，並允許使用者隨時擴充頻率範圍和功率等級，其軟體平台提供現代化、使用者友善的操作體驗，可透過網頁 GUI 或 10 吋觸控螢幕進行操作，可根據需求啟用不同角色的操作和功能擴展。
為了獲得更高的效率，R&S BBA300 允許使用者在運行期間，彈性調整偏置點 (bias point)，於 A 類和 AB 類之間切換；此外在射頻輸出匹配良好的情況下，系統還可啟用額外的射頻功率。
- R&S BBA300‑CDE (380 MHz 至 6 GHz)
- R&S BBA300‑DE (1 GHz 和 6 GHz)
- R&S BBA300‑F (6 GHz 至 13 GHz)
- R&S BBA300‑FG (6 GHz 至 18 GHz)
從 380 MHz 至 6 GHz (R&S BBA300‑CDE) 和 6 GHz 至 18 GHz (R&S BBA300‑FG) 的連續超寬頻率範圍，R&S BBA300‑CDE 和 R&S BBA300‑FG 放大器系列涵蓋了 GSM、LTE、5G 和 GPRS 行動通訊頻率的整個範圍，以及 WLAN、Bluetooth 和 Zigbee 無線標準，以及高達 18 GHz 的眾多 EMC 標準，這些放大器系列適用於多種應用，並且對反射和失配具有抵抗力，這使其成為電磁敏感度 (EMS) 測試設備與整合的理想選擇；另一個潛在的應用是開發用於雷達和通訊系統的被動射頻元件，在此類應用中 R&S BBA300 放大器可用於被動交互調變 (PIM) 測試，以驗證和規範射頻元件。
- R&S BBA300‑DE 放大器系列為 1 GHz ~ 6 GHz 標準 EMS 應用的解決方案。
- R&S BBA300‑F 放大器系列專為 6 GHz 至 13 GHz 的應用而設計，可隨時升級至更高的頻寬。
關鍵規格
- 在 18 GHz 頻率範圍內，可進行連續的射頻訊號掃頻。
- 線性射頻輸出功率最高達 300 W，具有出色的雜訊功率密度和優異的諧波特性。
- 支援調幅、調頻、調相、脈衝和複雜的 OFDM 調變模式。
- 在所有失配條件下，均具備高可用性和穩健運行能力。
- 功能和配置具備彈性和可擴展性，頻率和功率皆可進一步擴充。
功能與優勢
卓越的 RF 效能

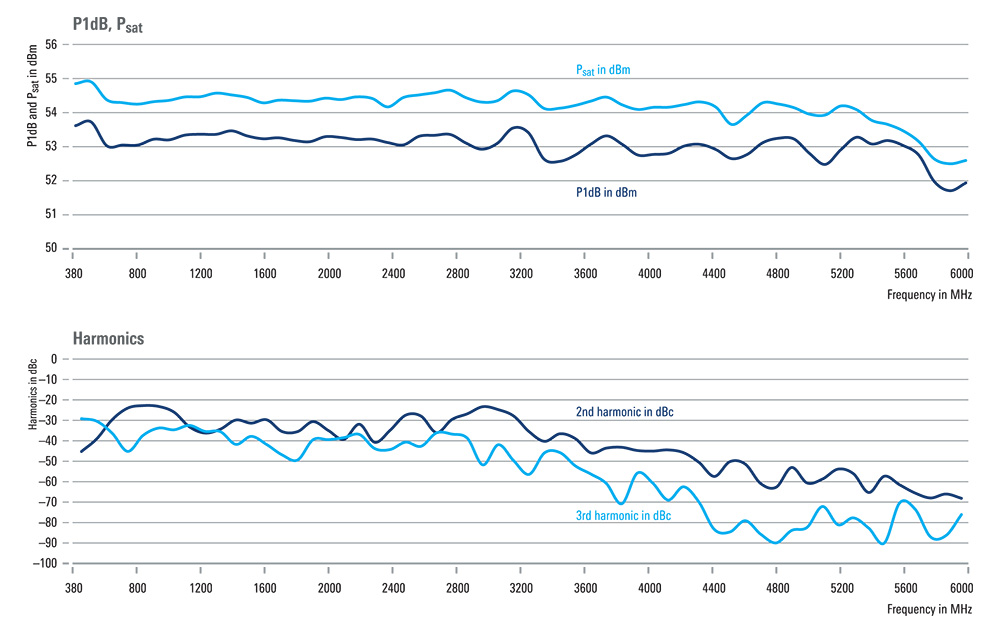

R&S BBA300 系列包括 R&S BBA300-CDE、R&S BBA300-DE、R&S BBA300-F 和 R&S BBA300-FG 機種，提供從 380 MHz 到 18 GHz 的寬頻放大，輸出功率最高可達 300 W，其涵蓋了 EMC 標準中的頻率範圍，以及 WLAN、Bluetooth 、LTE、5G 和 GPRS 行動通訊標準與 Zigbee 無線標準，這些放大器支援完整頻率範圍的射頻訊號連續掃頻，這一獨特功能加速了無線通訊製造商的 EMC 測試、RF 元件和設備測試與驗證；窄頻 CW 訊號（帶有簡單的 AM、FM、PM 或相位調變的訊號）和寬頻、複雜的 OFDM 訊號皆可放大，高線性度與 -110 dBm/Hz 的出色雜訊功率密度以及 -25 dBc 的諧波特性，確保了低鄰近通道洩漏比 (ACLR)，以及無需額外 EVM 即可獲得出色的傳輸特性。
可調諧放大器
R&S BBA300 是一款一機多用的超寬頻放大器，一次滿足多種應用需求，R&S®BBA300-PK1 軟體選配為此系列寬頻放大器提供了兩項強大的工具，用於精準調諧和優化輸出訊號：
- 使用者可透過在 A 類和 AB 類之間切換操作點，動態調整放大器以獲得出色的線性度或忠實重現脈衝訊號。

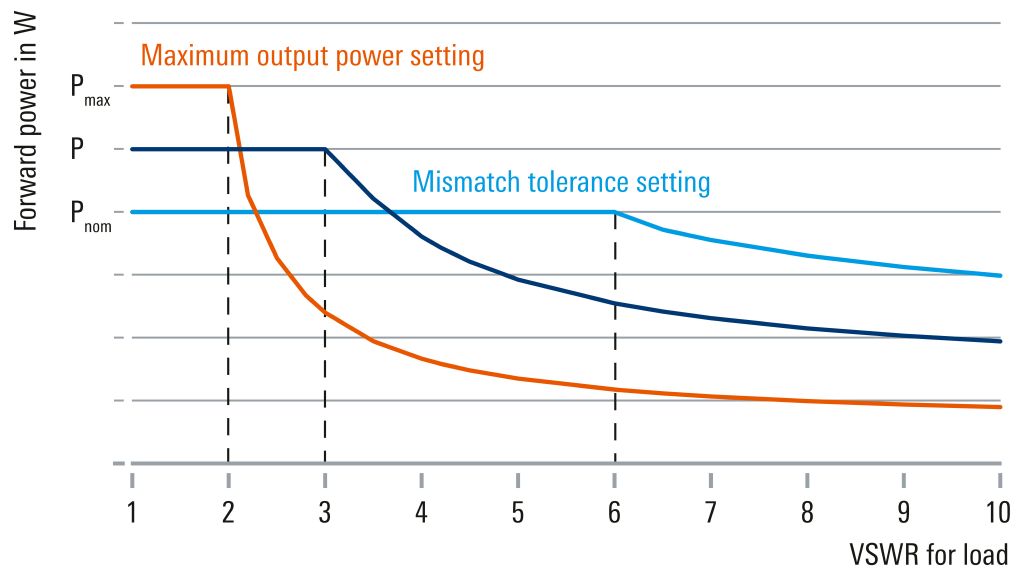

- 可依據需求設定放大器選擇追求最大射頻輸出功率、或最大輸出失配容忍度，彈性應用系統的功率餘裕。
無論是研發實驗室的開發人員、測試實驗室的工程師、系統整合商，或是生產線上的操作員，都能藉此輕鬆優化輸出訊號，靈活應對各種嚴苛要求。
高可用性
R&S BBA300 系列提供了高可用性和穩健操作的特點，精密的射頻設計確保了即使在射頻輸出負載失配或射頻輸出短路或開路的情況下，也能繼續可靠地連續運作；EMC 實驗得益於 Rohde & Schwarz 寬頻放大器高失配容忍度，即使在失配高達 VSWR 6:1 的情況下，也能在輸出端提供完整的射頻功率，將停機時間降至最低；R&S 放大器提供智慧保護概念、高可用性、穩定性和可靠性，諸如週期性偏置電流調整等功能可補償元件老化和漂移，從而延長寬頻放大器的使用壽命；亦可透過客製化服務套件進一步提升了 R&S BBA300 放大器的高系統可用性。
高整合度 - 最小空間內實現最大靈活性

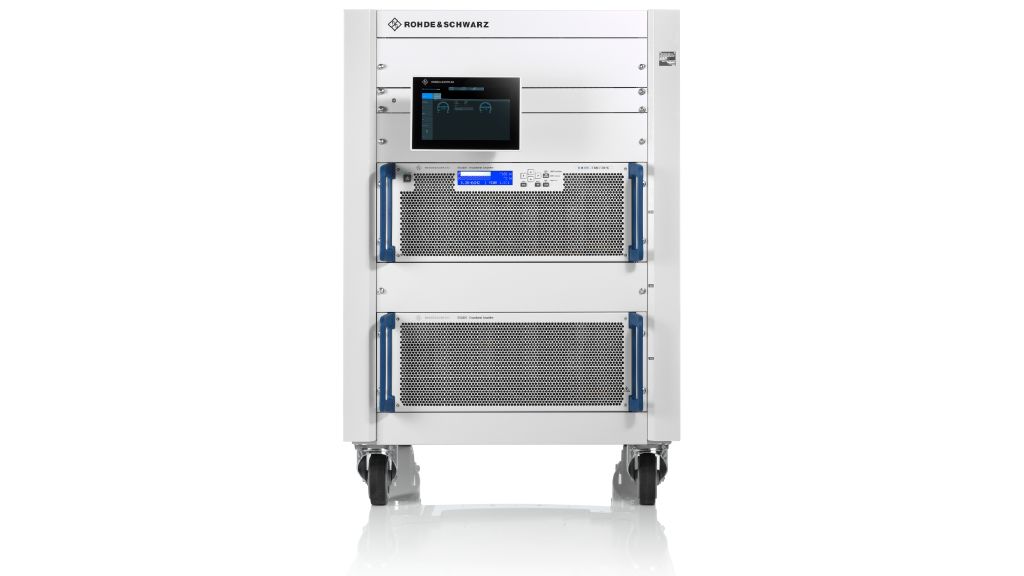

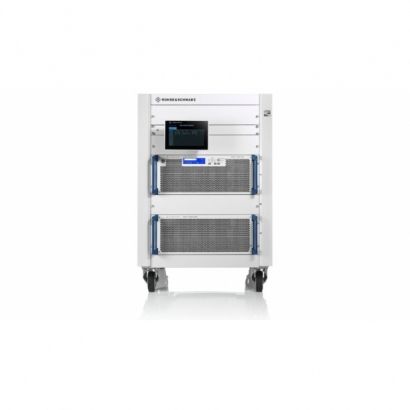

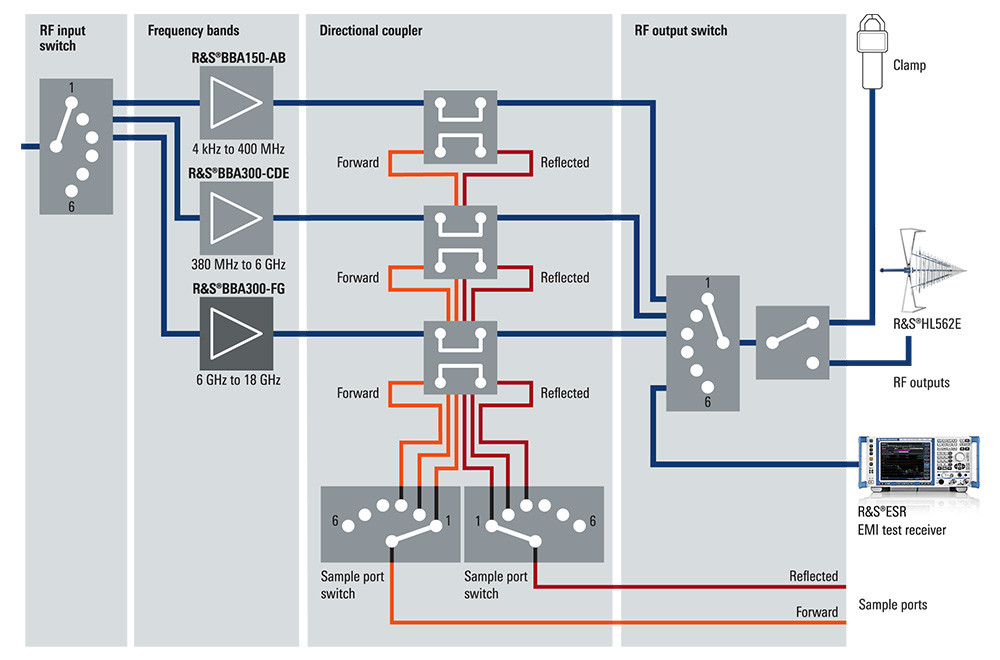

R&S BBA300 寬頻放大器的設計目標是透過高度的整合在最小空間內實現最大靈活性，透過放大器和其他元件的高度模組化設計，採 19 吋模組化設計可建構高整合度、易於擴充的機架系統，放大器的頻率範圍和功率可透過靈活配置並在任何時候進行後續擴充，進一步提升投資效益，其開關選項可將單個放大器組合起來用於特定應用，並將多個頻率頻段組合到單一系統中。

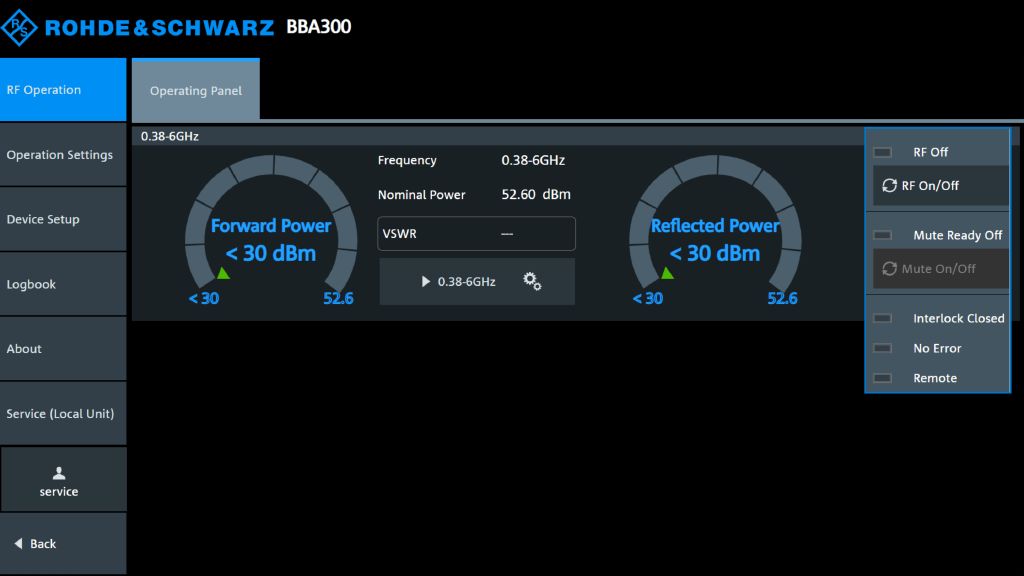

智慧控制
全新的軟體平台提供現代化、基於角色、使用者友善的操作介面，其 GUI 讓使用者在測試期間能即時調整操作點，從而有效提升測試效率；系統提供專門的存取權限，讓使用者調用豐富的參數集。透過選配金鑰可啟用多項附加功能，例如頻率範圍擴展、高功率模式、操作點調整等，標準的乙太網路介面支援使用 SCPI 命名規則的遠端控制命令，實現測試程序的自動化，此外您還可以選配啟用 SNMP 協定進行遠端監控與控制。
雙鋒並峙，穩若泰山：兼顧高可用性與精準訊號輸出的兩全之道
R&S BBA300 系列代表了超寬頻放大的巔峰之作，提供從 380 MHz 到 18 GHz 的全面覆蓋，具有高功率輸出和卓越的訊號保真度，適用於窄頻和複雜的 OFDM 訊號；其核心價值在於其無與倫比的穩健性，具備高失配容忍度（高達 VSWR 6:1）和智慧保護概念，可確保在 EMC 實驗室等嚴苛環境中高可用性和連續運行；結合其模組化、可擴展的設計和透過標準乙太網路實現的強大 SCPI 自動化功能，R&S BBA300 為無線通訊製造商、測試實驗室和研發設施提供了一個面向未來、靈活且可靠的解決方案，用於優化輸出訊號並確保長期投資價值。
