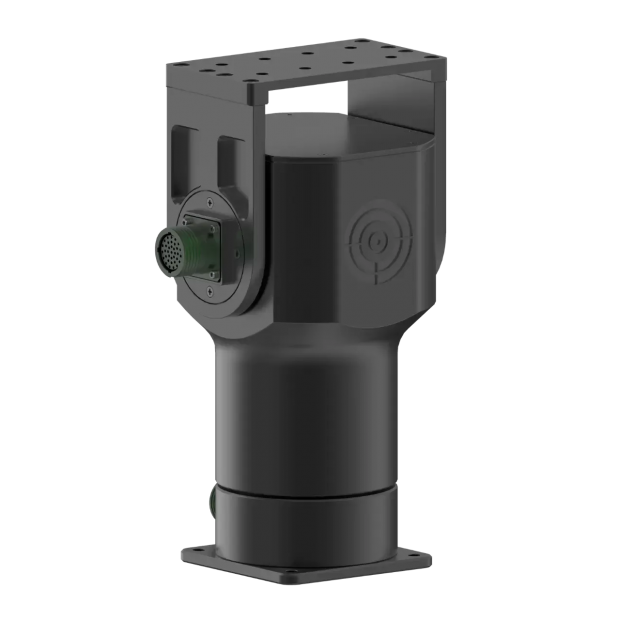

MPT I 系列軍規級電動雲台
專為高負載與嚴苛環境打造的高精度定位系統
TS-MPT-I 系列電動雲台經過精心設計，專為各種感測設備提供無與倫比的精確定位能力，該系統擁有卓越的負載彈性，最高可承載達 50 公斤的重型設備。為了應對最極端的環境挑戰，MPT I 系列嚴格遵循軍事標準打造，其機身 100% 由高強度的 6000 系列鋁合金與不鏽鋼經 CNC 數控精密加工製成，展現出極致的堅固性與抗環境干擾能力。
在驅動與效能表現上，這款緊湊型雲台不僅具備強悍的扭矩輸出（傾斜軸額定扭矩高達 64 Nm），更實現了完全無齒隙 (Zero backlash) 的平滑運作，並擁有 0.02° 的極致定位精度與重複精度。無論是建置於固定設施，還是充滿變數的移動載具上，MPT I 系列都能以高佔空比 (High duty cycles) 的姿態提供穩定且可靠的運作。憑藉其卓越的性能與極致的耐用度，MPT I 系列已成為安全監控、國防軍事以及工業自動化等高要求領域中最理想的解決方案。
功能與優勢
- 緊湊與強固設計：專為抵禦惡劣環境所打造，確保在軍事與工業應用中的絕對可靠性。
- 高扭矩與卓越效能：具備優異的扭矩輸出，能輕鬆應對重型負載與高難度任務。
- 高佔空比運作：專為在固定與移動環境中提供長期、穩定且無間斷的效能而設計。
- 極致耐用性：全機 100% 採用高強度 6000 系列鋁合金與不鏽鋼，並經過 CNC 數控精密加工製成。
- 多功能應用彈性：完美適用於固定式觀測站與移動式載具等多種架設環境。
核心應用產業
- 觀測與監控系統：搭載於桅杆或三腳架上，進行全天候監控。
- 天線系統：提供天線設備的高精度對位與追蹤。
- 射控系統：應用於精確的目標鎖定與射擊控制。
- 移動式威脅偵測系統：軍事與國防移動載具的完美選擇。
- 反無人機系統 (Anti-Drone)：確保感測器與攝影機的精準對位與追蹤。
- 多重感測器整合：適用於雷達、雷射設備、攝影機與干擾器的綜合架設。
- 無人機 (UAV) 掛載：提供機載攝影機與感測器的穩定支撐。
- 軍用系統：專為軍事偵察、戰術通訊與防禦系統設計。
- 交通運輸系統：高精密度的車流監控與交通管制應用。
- 油田與城市環境：在嚴苛的戶外條件中執行關鍵安全監控。
- 目標追蹤與聲學設備：提供目標獲取、追蹤與聲波定位所需的高精度。
- 環境照明系統：應用於公共安全與廣域環境監測。
技術規格表
|
規格特性 |
TS-MPT-I-1 |
TS-MPT-I-2 |
TS-MPT-I-3 |
|
酬載能力 |
8 kg |
30 kg |
50 kg |
|
傾斜軸額定扭矩 |
7 Nm |
50 Nm |
64 Nm |
|
最大功耗 |
100 W |
120 W |
160 W |
|
待機功耗 |
20 W |
20 W |
20 W |
|
工作電壓範圍 |
44-52 V |
44-52 V |
44-52 V |
|
水平旋轉範圍 |
n × 360° (連續旋轉) |
n × 360° (連續旋轉) |
n × 360° (連續旋轉) |
|
最高水平速度 |
180°/s |
60°/s |
60°/s |
|
最低水平速度 |
0.005°/s |
0.005°/s |
0.005°/s |
|
傾斜範圍 |
180° (+90°/-90°) |
180° (+90°/-90°) |
180° (+90°/-90°) |
|
最高傾斜速度 |
60°/s |
60°/s |
60°/s |
|
最低傾斜速度 |
0.005°/s |
0.005°/s |
0.005°/s |
|
定位與重複精度 |
0.02° |
0.02° |
0.02° |
|
齒隙/背隙 |
無 (None) |
無 (None) |
無 (None) |
|
重量 |
4.5 kg |
5.5 kg |
7.5 kg |
|
尺寸 (長 x 寬 x 高) |
272 x 154 x 130 mm |
288 x 160 x 132 mm |
305 x 166 x 134 mm |
*請注意：包裝內不包含線材與電源供應器等配件。
