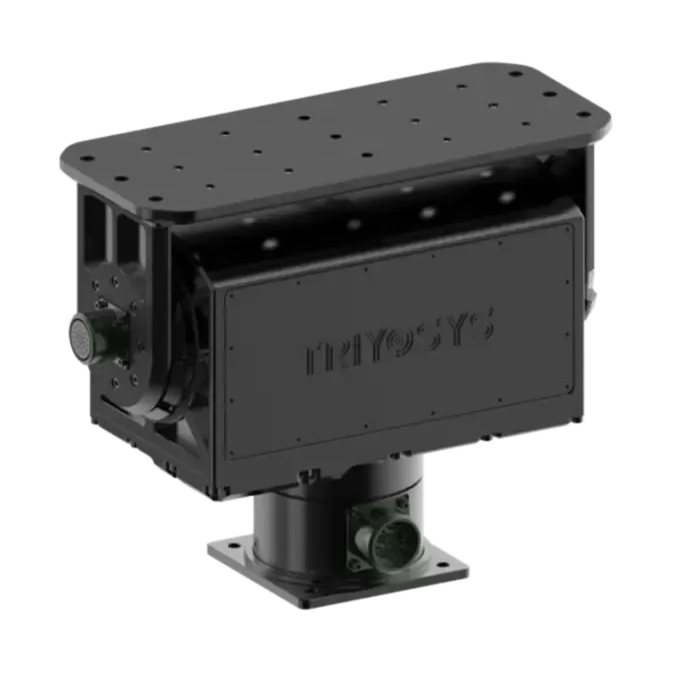

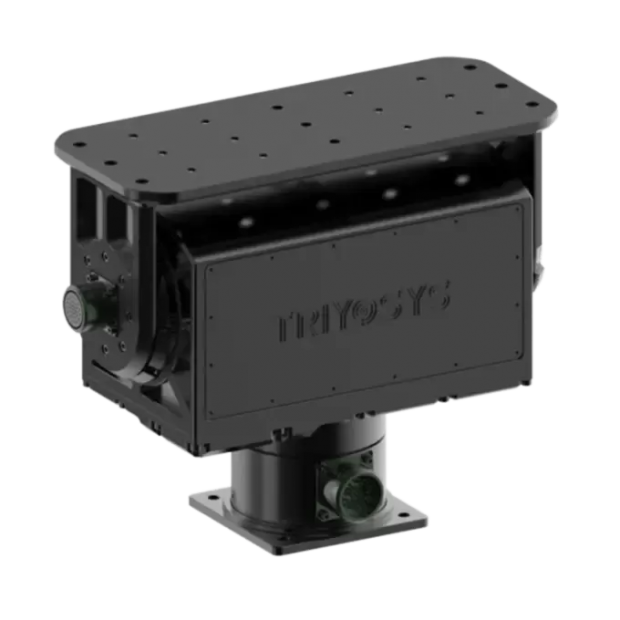

MPT HS 系列軍規級電動雲台
專為高精度定位與極端環境打造的強悍解決方案
TS-MPT-HS 系列電動雲台專為各類感測設備的精密定位應用而精心設計，提供最高達 45 公斤的卓越承載能力，本系列採用極具巧思的緊湊且強固型設計，不僅具備高扭矩輸出，更能在充滿挑戰的極端環境中展現出色的效能；為了確保在嚴苛野外條件下的極致可靠性與長效使用壽命，MPT HS 系列嚴格遵循各項軍事標準 (MIL-STD) 打造，其機身結構 100% 採用高強度的 6000 系列鋁合金與不鏽鋼，並透過精密的 CNC 數控加工製成，使其具備優異的物理強度，同時系統具備 IP67 的最高防塵防水等級，即使在 -32°C 至 +55°C 的極端溫度變化下，依然能維持穩定運作。
功能與優勢
- 強固且緊湊的設計：兼具高強度防護與空間效益。
- 高扭矩與卓越效能：提供強大動力，輕鬆應對重型設備的承載需求。
- 具備高重複精度的精確定位：確保每一次的運動控制都完美達標。
- 環境適應力強：完美適用於固定式觀測站與各類移動式載具環境。
- 頂級材質打造：機身 100% 採用高強度 6000 系列鋁合金與不鏽鋼，並經由 CNC 數控精密加工製成。
核心應用產業
- 安全監控與防護：
廣泛應用於安全攝影機中，以監控大範圍區域並精準追蹤移動目標。這些系統更可與臉部辨識軟體無縫整合，全面提升安全防護層級。 - 機器人技術 (Robotics)：
應用於控制機械臂、攝影機與感測器，以執行物件操作、精密檢測與科學研究。同時也常部署於無人機 (UAV) 系統中，用於精確控制機載相機與感測器的動態。 - 工業自動化 (Industrial Automation)：
協助控制自動化系統中的機械臂與其他工業設備。透過極致精準且具高重複性的運動控制，能大幅提升製造流程的效率與準確性。
技術規格表
|
規格特性 (Feature) |
TS-MPT-HS-2 |
|
酬載能力 |
30 kg |
|
傾斜軸額定扭矩 |
50 Nm |
|
最大功耗 |
180 W |
|
待機功耗 |
20 W |
|
工作電壓範圍 |
20-32 V |
|
水平旋轉範圍 |
n × 360° (連續旋轉) |
|
最高水平速度 |
180°/s |
|
最低水平速度 |
0.005°/s |
|
傾斜範圍 |
180° (+90° / -90°) |
|
最高傾斜速度 |
60°/s |
|
最低傾斜速度 |
0.005°/s |
|
定位精度 |
0.02° |
|
重複精度 |
0.02° |
|
齒隙/背隙 |
傾斜軸：無 (None at Tilt Axis) |
|
重量 |
9 kg |
|
尺寸 (長x寬x高) |
323.5 x 258.5 x 148.5 mm |
資源下載
在 奧創系統科技，我們不只提供單點設備，我們構建的是全域的整合思維。
從企業場域的精密佈局，到專案交付時的軟硬體協同，我們始終貫徹確保每一個節點、每一條訊號，都在最嚴苛的標準下，達成完美的系統共振。
實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
