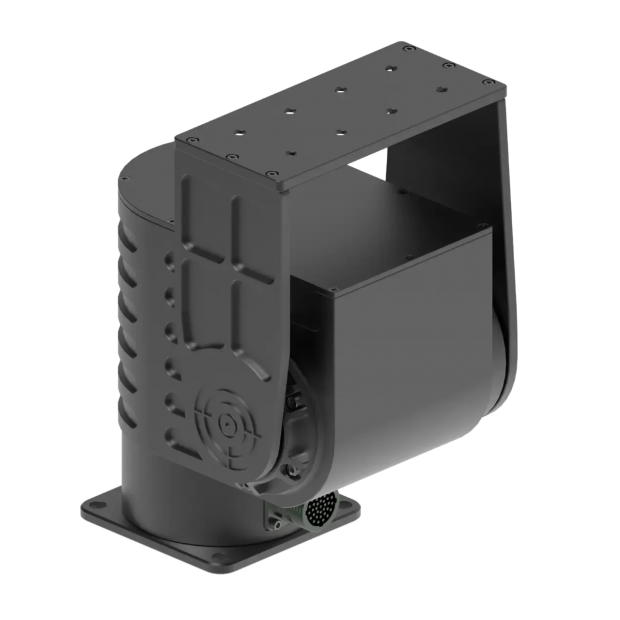

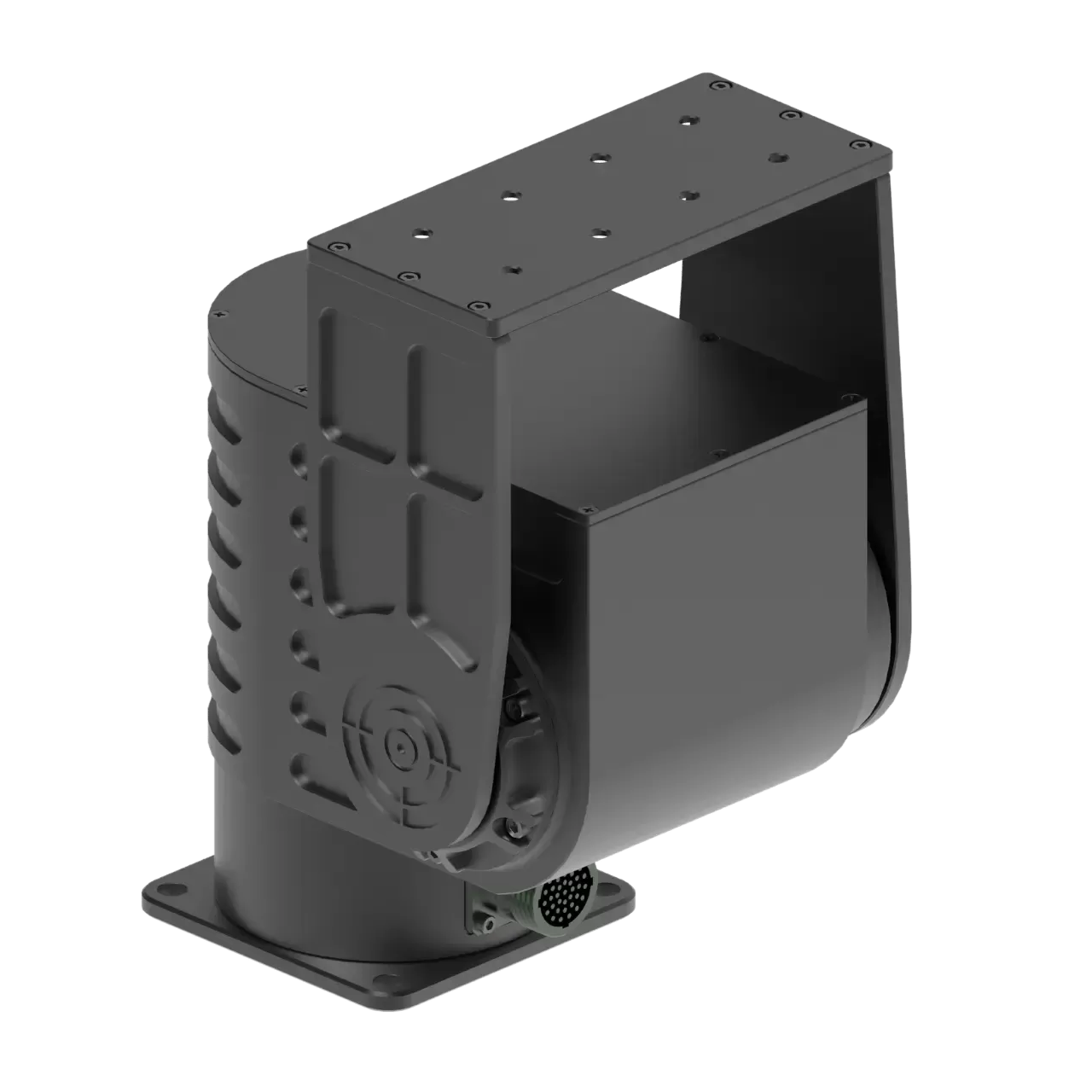

MPT D 系列軍規級電動雲台
專為高精度、耐用性與多功能性打造的先進系統
TRIYOSYS MPT D 系列電動雲台經過精心設計，集精確度、耐用性與多功能性於一身，是一款能完美滿足各行各業嚴苛標準的先進定位系統；該系列採用堅固且緊湊的設計，其機身 100% 由高強度 6000 系列鋁合金與不鏽鋼經 CNC 數控加工打造而成，為應對極端環境的挑戰，它具備 IP67 最高防護等級，並完全符合嚴格的 MIL-STD 軍規標準（如 MIL-STD-810G 與 MIL-STD-461G），能夠完美抵禦電磁干擾、熱衝擊、強烈震動、暴雨、風沙甚至冰雪等惡劣條件，在 -32°C 至 +55°C 的極端溫度範圍內依然能保持穩定運作。
功能與優勢
- 高酬載能力：傾斜軸額定扭矩高達 50 Nm，可輕鬆應對大型重型設備的承載需求。
- 極致精準作動：具備 0.02° 的定位精度與重複精度，完美執行高精度任務。
- 寬廣活動範圍：支援全方位 360° 連續水平旋轉及 ±90° 廣角傾斜範圍。
- 全天候防護能力：符合 IP67 防塵防水標準，確保在惡劣自然環境下依然維持最佳效能。
- 符合軍規標準 (MIL-STD)：堅固耐用的結構能抵禦電磁干擾、熱衝擊、震動、潮濕、暴雨及風沙等極端條件的考驗。
應用領域
- 國防與安全：監控與偵察設備的理想選擇。
- 航太與航空：支援高精度的機載或地勤設備定位。
- 海事行動：強固型設計，在極端海洋環境中提供可靠效能。
- 電信通訊：天線與感測器精確對位的完美解決方案。
核心應用產業
- 軍事與國防機構
- 航太企業
- 船舶與離岸設備營運商
- 安全與監控機構
技術規格表
|
規格特性 |
TS-MPT-D-1 |
TS-MPT-D-2 |
|
酬載能力 |
8 kg |
30 kg |
|
傾斜軸額定扭矩 |
7 Nm |
50 Nm |
|
最大功耗 |
100 W |
180 W |
|
待機功耗 |
20 W |
20 W |
|
工作電壓範圍 |
20-32 V |
20-32 V |
|
水平旋轉範圍 |
n × 360° (連續旋轉) |
n × 360° (連續旋轉) |
|
最高水平速度 |
90°/s |
60°/s |
|
最低水平速度 |
0.005°/s |
0.005°/s |
|
傾斜範圍 |
120° (+90°/-30°) |
120° (+90°/-30°) |
|
最高傾斜速度 |
60°/s |
60°/s |
|
最低傾斜速度 |
0.005°/s |
0.005°/s |
|
定位精度 |
0.02° |
0.02° |
|
重複精度 |
0.02° |
0.02° |
|
齒隙/背隙 |
無 (None) |
無 (None) |
|
重量 |
4.3 kg |
5.6 kg |
|
尺寸 |
180 x 232 x 182 mm |
184 x 247 x 185 mm |
*可為特定產品線提供 RF、SDI、HD-SDI、光纖等其他傳輸配置 。 **請注意：包裝內不包含線材與電源等配件 。
