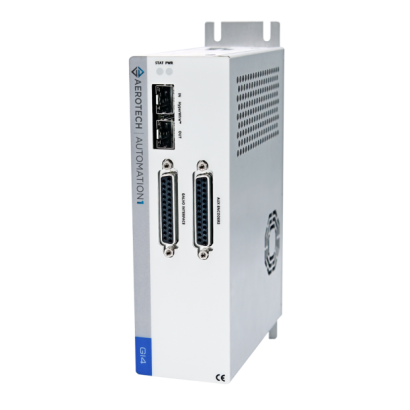

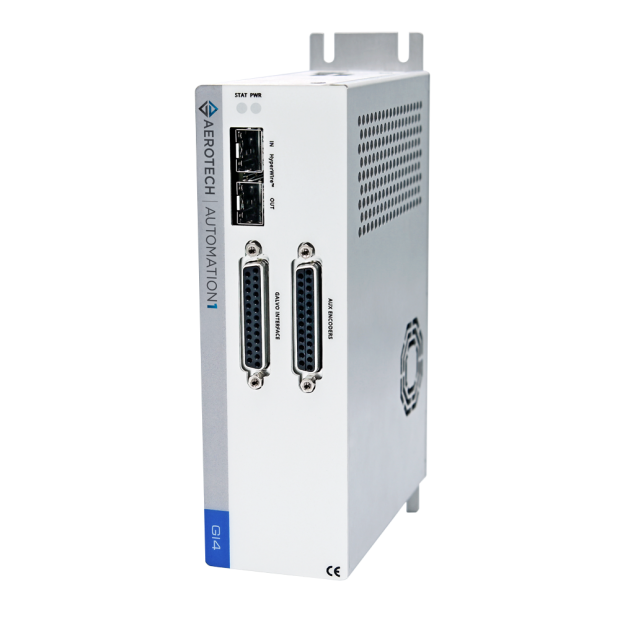

Automation1 GI4 雷射掃描頭控制器
搭載全新 XY3-100 高解析度協定與位置同步輸出 (PSO) 技術，為雷射精密加工提供前所未有的精度與產能
Automation1 GI4 雷射掃描頭控制器現已支援 XY3-100 協定，可精準控制二軸與三軸雷射掃描頭，此控制器能透過標準的 XY2-100 通訊協定或全新更高解析度的 XY3-100 通訊協定，對工業級掃描頭下達指令，並透過 HyperWire 直接與 Automation1 控制器及驅動器串聯，藉此實現強大的系統效能，並能輕易地與其他運動軸達成精準同步。
GI4 控制器能夠強化您的系統效能，關鍵在於其整合了多項獨特技術，包含無限視野（IFOV, infinite field of view）、飛行目標標記（MOTF, marking on the fly）以及位置同步輸出（PSO, position synchronized output），並與 Automation1 平台既有的標準雷射控制功能完美協作。
特點
- 為二軸與三軸的 XY2-100 及 XY3-100 掃描器提供雷射掃描頭控制。
- 透過無限視野（IFOV）技術提升系統整體效能，此功能可最佳化機台產能並消除加工拼接錯誤，同時維持有效的像素解析度。
- 運用 IFOV 功能，將雷射運動限制在聚焦物鏡的中心區域，可最大程度地減少光斑失真。
- 針對產線追蹤或其他動態應用，提供飛行目標標記（MOTF）功能。
- 利用部分速度位置同步輸出（Part-Speed PSO），以極高的精度管理雷射光斑的落點位置。
- 具備雷射控制介面，提供 YAG、CO2 及通用操作模式。
Automation1
GI4 為易於操作的 Automation1 運動控制平台的一部分，該平台整合了：
- 開發軟體
- 控制器
- 馬達驅動器
- 光纖 HyperWire 通訊匯流排
對於設備製造商而言，GI4 是一款理想的裝置，其不僅內建多個 I/O 點，更能透過 HyperWire 運動匯流排與 Automation1-iSMC 運動控制器及其他 Automation1 驅動電子設備並行連接，iSMC 控制器預設的 G-code 支援與 GI4 的標準三軸 XY2-100 或全新更高解析度的 XY3-100 支援完美結合，讓各類型雷射系統的部署變得極為簡易，即使是高階的3D 列印製程，其實作方式也如同傳統的 2D 應用，例如雷射蝕刻、雷射雕刻、雷射切割、雷射焊接與雷射剝離一樣簡單。
GI4 內建一個容量超過 67 MB 的資料陣列記憶體，能有效處理點陣圖（bitmap）與灰階（grayscale）製程，使用者僅需將雷射開關控制陣列或高解析度灰階數值下載至驅動器陣列中，即可在運動過程中同步調用這些數值，以精確控制雷射的觸發與功率，同時搭配使用 Part-Speed PSO 功能，可在調用驅動器陣列記憶體來控制每個雷射觸發事件時，確保脈衝間距（pulse-to-pulse spacing）的精確性與一致性。
運用 IFOV 技術，系統能夠在追蹤伺服軸位置的同時，結合振鏡掃描頭軸的位置進行整合控制，您只需將來自 Automation1 伺服驅動器的伺服軸位置回授訊號傳送至 GI4，GI4 便會自動整合振鏡與伺服軸的座標，進而精確地控制您的加工製程，即使 IFOV 並非製程的硬性要求，採用此技術仍可藉由最佳化雷射開啟時間並將掃描頭運動限制在聚焦物鏡的中心區域，顯著提升產能與加工品質。
該機種配備的兩個 HyperWire 連接埠，讓 GI4 在多軸應用架構中能輕易地與其他 Automation1 驅動硬體進行串接，此設備已通過 CE 核准，並取得 EU 2015/863 RoHS 3 指令認證。
技術規格
機構尺寸
訂購資訊
