GalvoCFC – 振鏡校準檔案轉換器

快速配置校準數據，優化掃描指向精度

Aerotech 振鏡校準檔案轉換器 (GalvoCFC)，可快速建立、修改、縮放與內插振鏡校準檔案，支援手動或 CSV 匯入，輕鬆整合多個校準表，適用於 Automation1 控制器，精準校準掃描器視野。

設計特點

• 為您的振鏡建立或修改校準檔案（可手動操作或匯入 CSV 檔案）
• 將校準檔案的尺度調整為使用者單位（選配功能）
• 將校準表內插至更高的解析度
• 將多個校準表合併為單一檔案

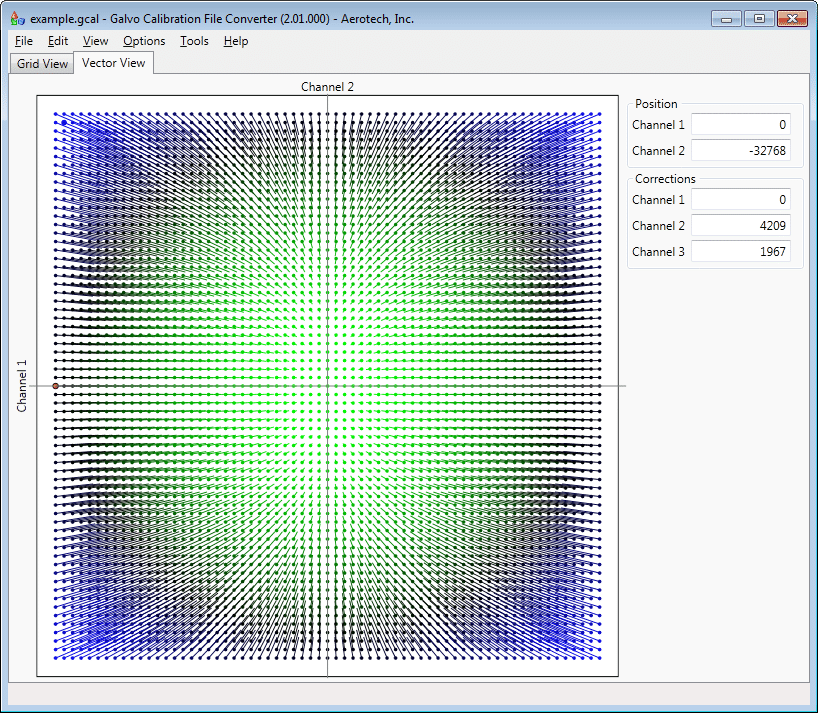

GalvoCFC 軟體的向量檢視（Vector View）模式，將校準數據圖形化為向量場，每個箭頭直觀地顯示了在掃描視野中特定點的校正方向與大小，協助工程師視覺化分析整個工作區域的失真分佈與補償情況，快速判讀校準成效。

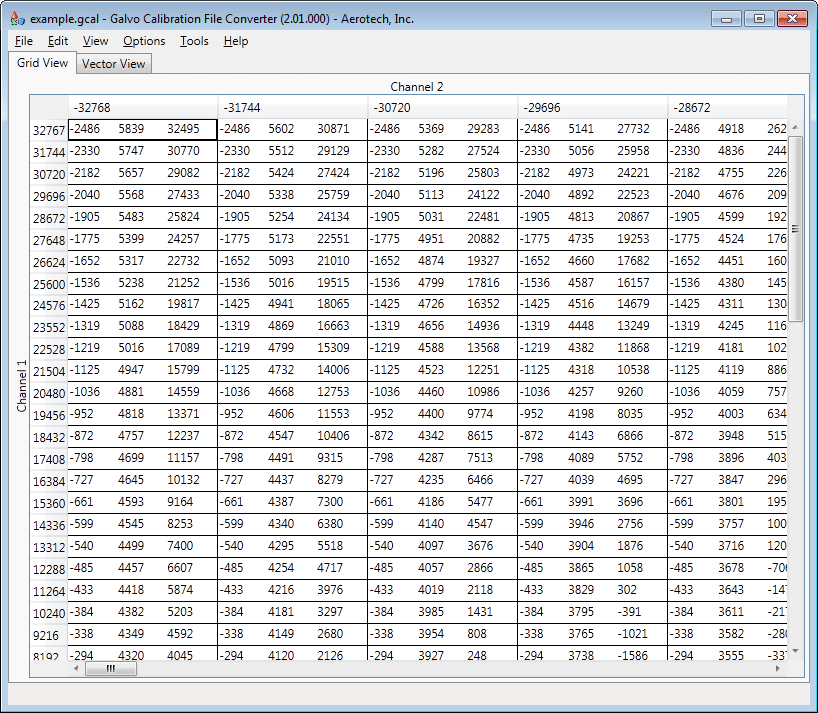

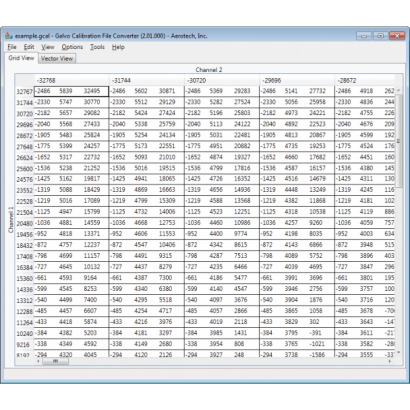

Aerotech GalvoCFC 軟體的格線檢視（Grid View）模式，以表格形式呈現振鏡掃描器在 Channel 2 軸向的原始校準數據點，此介面讓使用者能直接檢視或手動修改特定座標位置的精確補償數值，以進行細部校準。

振鏡校準流程

校準由 Aerotech Automation1 iSMC 智慧型軟體運動控制器所控制的振鏡掃描器，其基本程序會因所使用的控制電子元件而異。

當使用 Nmark GCL 高效能振鏡控制器來控制 Aerotech Nmark AGV-HP(O) 振鏡掃描器時，請參閱 Automation1-GL4 使用振鏡校準檔案轉換器的說明。

當使用 Nmark SSaM 同步掃描與運動模組來控制第三方振鏡掃描器時，請參閱 Automation1-GI4 使用振鏡校準檔案轉換器的說明。
