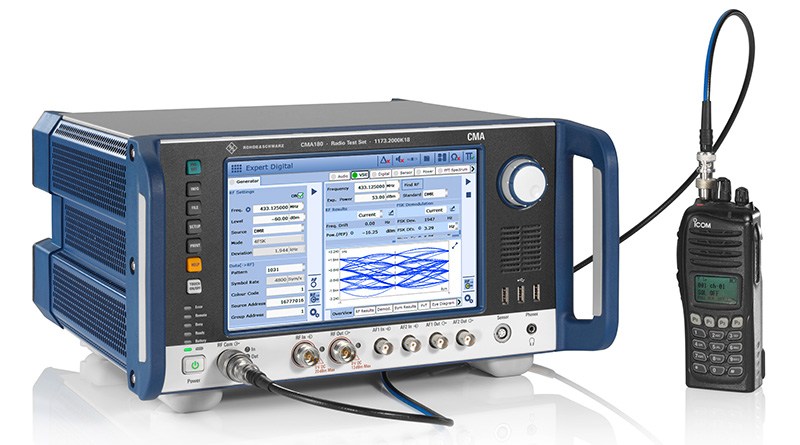

R&S CMA180 無線電測試儀

集頻譜分析、訊號產生與航空電子測試於一身
精準支援 100 kHz 至 3 GHz 的多工應用

R&S CMA180 的頻率範圍涵蓋 100 kHz 至 3 GHz，是測試所有常見類比與數位無線電系統的理想選擇，R&S CMA180 可輕鬆處理高達 150 W 的輸入功率，其音頻與射頻 (RF) 路徑具備靈活的內部切換功能，使其能滿足廣泛的測試需求，使用者可根據特定的應用場景，自訂配置內部產生器、外部音訊源、濾波器及量測項目，在針對接收器、發射器及雙工測試的預定義測試場景中，RF 與音頻路徑皆已預先配置完畢，這不僅節省時間，更能消除標準測試案例中可能發生的設定錯誤。

主要規格

• 頻率範圍： 0.1 MHz 至 3 GHz
• 數位標準： DMR, P25, NXDN, TETRA, POCSAG, Zigbee
• 類比測試： AM, FM, PM, SSB, CW
• 航空電子： ILS, VOR, 訊標 (Marker Beacon) 產生器及支援 VoIP ED-137B/C
• I/Q 記錄與播放

特點與優勢

多功能的 RF 量測
掃描式頻譜分析儀與追蹤產生器

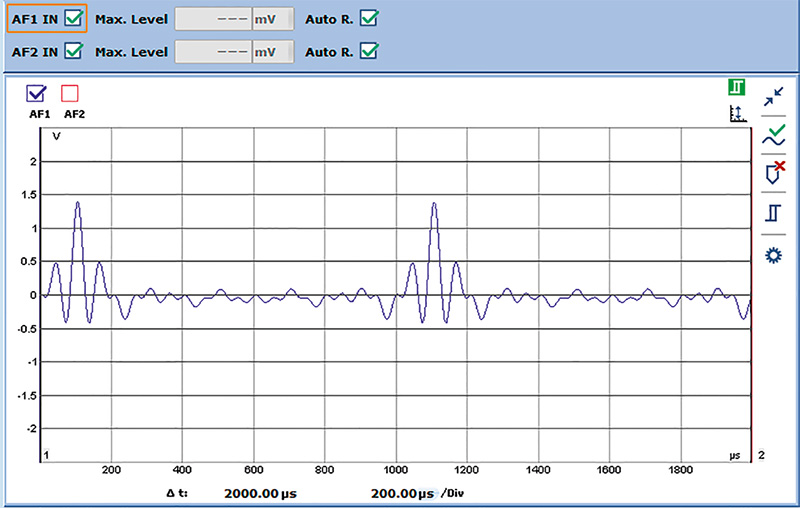

R&S CMA180 內建掃描式頻譜分析儀，其豐富的配置選項使這款分析儀成為測試各類待測物 (DUT) 的通用工具，頻譜分析儀具備兩種操作模式：全跨距 (Full Span) 與使用者自訂跨距，零跨距 (Zero Span) 模式可進行時域分析，結合觸發功能，能夠顯示暫態訊號 (Transients)，此外，內建的追蹤產生器 (Tracking Generator) 讓測定 RF 元件的頻率響應變得輕而易舉。




公共安全與 LTE 測試
數位接收器與發射器量測

R&S CMA180 可產生數位無線電標準的測試訊號，訊號內容可依據測試需求進行配置，例如：可包含音頻測試音或虛擬隨機位元序列 (PRBS)，訊令參數（如 DMR 色碼）可直接在儀器直覺的圖形化介面 (GUI) 上設定，讓執行 DMR、NXDN、APCO P25 和 dPMR 等數位標準的接收器測試變得簡單容易。

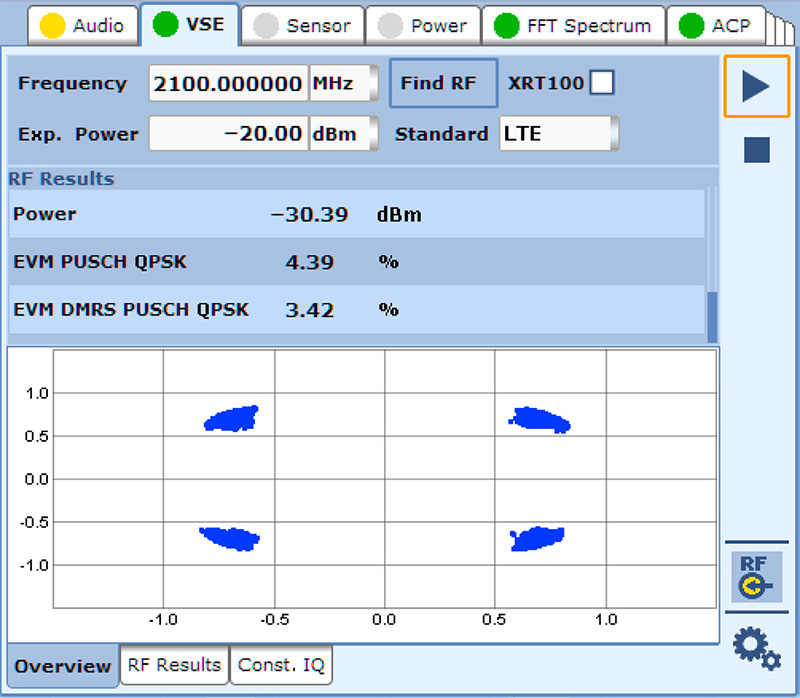

整合的向量訊號分析儀可解調數位訊號並提供量測結果，包括：眼圖 (Eye Diagrams)、符碼分佈以及頻率偏移 (Frequency Deviation) 和誤差向量幅度 (EVM) 等純量值，這使得 R&S CMA180 能夠分析廣泛的數位訊號，使用者只需選擇欲測試的標準，測試儀即會自動設定所需的分析儀參數；R&S CMA180 支援 DMR、dPMR、NXDN、APCO P25、TETRA 和 LTE，數位與類比量測皆可一鍵啟動，結果會以總覽以及詳細的圖表形式呈現。




測試自動化與調校

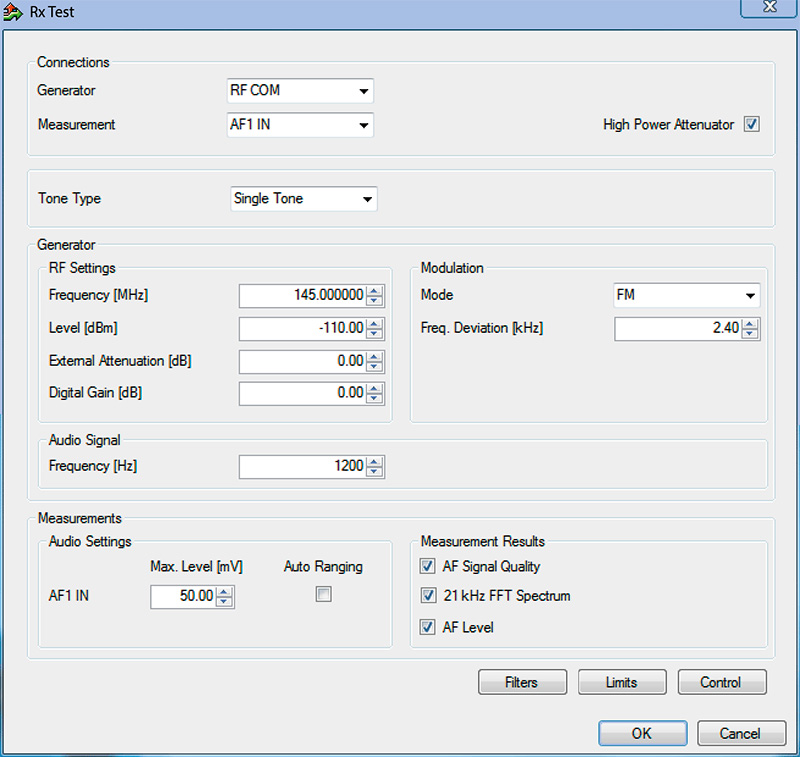

R&S CMArun 軟體

R&S CMArun 可用於測試序列控制，它提供圖形化使用者介面來編寫測試序列，個別的設定與量測任務可被配置並排列成特定的順序，透過序列 (Sequences)、迴圈 (Loops) 和條件查詢 (Conditional Queries)，使用者能輕鬆建立並執行複雜的測試序列，每一個設定值與量測值都會被記錄下來，隨後彙整並儲存為報告，針對設有限值的量測，可顯示通過 (Pass) 或失敗 (Fail) 指示器。

無需繁瑣配置，只需簡單點擊按鈕，R&S CMA180 即可對 L3Harris 無線電 (型號 XL-200P/M, XL-185P/M, XG-100M) 的 FM、APCO P25 及 LTE 功能執行完整的自動調校 (Tuning)。




行動性 (Mobility)

R&S CMA180 可配備 AC 電源供應器以支援 110 V 至 250 V 的運作，或配備 DC 電源供應器以支援 10 V 至 30 V 的運作，若配備 DC 電源供應器，R&S CMA180 亦可透過車輛電源供電，DC 電源供應器還可連接至外部 AC/DC 轉換器，以便在 110 V 至 250 V 的 AC 環境下運作；選配的電池組確保了最大的行動性，將配備 DC 電源的 R&S CMA180 轉變為可攜式測試儀，讓您能直接將儀器帶到待測物 (DUT) 旁進行測試。

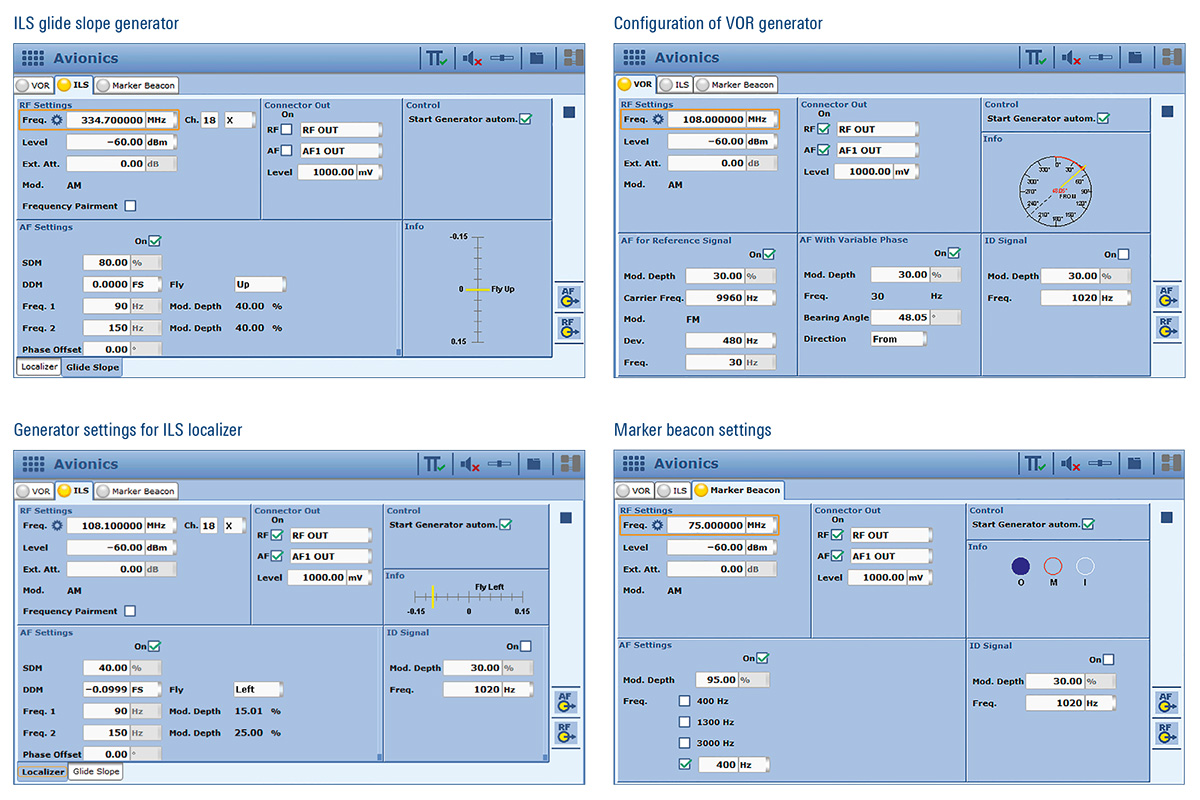

航空電子測試

R&S CMA180 憑藉其出色的訊號品質，是一款極其多功能的無線電測試儀，非常適合航空維護應用。

• 它可以分析飛機著陸系統的 ILS (儀器著陸系統)、VOR (特高頻全向訊標) 和 Marker Beacon (指點訊標) 訊號，以及機載無線電訊號。
• 它整合了符合 EUROCAE ED-137B/C 標準的 VoIP 產生器與分析儀。
• 配備電池與天線後，它即成為一款獨立運作的儀器，是飛機維護工作的理想選擇。

應用領域

R&S CMA180 專為滿足現代無線通訊的多樣化需求而設計，其應用範圍涵蓋：

• 公共安全與關鍵通訊維護：
  針對警察、消防及緊急服務使用的無線電設備進行全面檢測，支援 APCO P25、TETRA、DMR 等關鍵任務通訊標準，確保在緊急時刻通訊設備的可靠性與效能。
• 航空電子與航管 (ATC) 測試：
  適用於機場及航空器的通訊導航設備維護。除傳統的類比通訊外，更支援現代航管系統所需的 VoIP (ED-137B/C) 測試，確保地對空通訊的清晰度與導航訊號 (ILS/VOR) 的精確度。
• 無線電製造與生產測試： 在生產線上，R&S CMA180 可作為靈活的品質控管工具。無論是最終產品測試 (End-of-line testing) 或是各階段的模組測試，其自動化測試功能 (透過 R&S CMArun) 能顯著提升測試產能與一致性。
• 現場服務與車載應用： 得益於其堅固的設計、選配電池組及直流供電能力，工程師可輕鬆將 R&S CMA180 攜帶至偏遠站點或安裝於測試車輛中，直接在現場進行無線電系統的診斷、干擾排除與優化。
