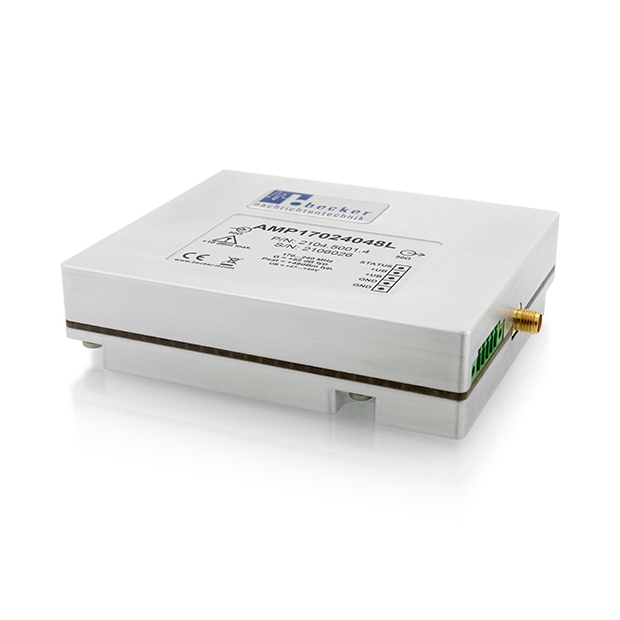

AMP17024048 DAB 線性功率放大器模組
專用外部散熱器 × 專業 DAB 廣播高線性放大器模組
AMP17024048 為 Becker 所推出之小型化高功率放大器模組，具備外部散熱器設計，專為數位音訊廣播（DAB, Digital Audio Broadcasting）專業應用而打造；此模組採用堅固的電氣與機械結構，可支援長時間穩定運作；內建高效濾波器與低雜訊電壓供應模組，有效抑制雜散訊號（spurious signals），滿足嚴苛的廣播環境需求。
供電設計上，支援單一路直流電壓輸入，內建反接保護機制，可避免安裝過程中損壞風險。模組上設有 LED 指示燈，用以即時顯示電源狀態與模組運作狀況；RF 接頭為 SMA 母頭；模組採用 50 Ohm 技術設計，並搭配標配之外部散熱器進行熱管理，適用於無需額外整合熱解決方案之系統快速部署需求。
產品特點
- 內建外部散熱器，快速導熱即裝即用
- 高動態範圍、適用多載波訊號處理
- 雜散訊號抑制優異，EMI 抗干擾能力佳
- 開漏輸出（Open Drain）狀態訊號觸發機制
- 電流與溫度自我監控，具備狀態 LED 指示
- 電源具備反接保護功能
- 採用標準 SMA 母接頭，50 Ohm 系統相容設計
應用場景
- DAB 廣播發射放大
- 多載波（Multicarrier）傳輸應用
- 中繼器（Repeater）系統
- 輻射電纜（Radiating Cable）前級驅動
- 各類數位調變訊號放大
高線性與多載波支援
此放大器模組具備優異的第三階交互調變點（IP3）特性，適用於需放大數位調變訊號或多載波訊號的專業應用環境，不產生失真效應。
內建的自我監控功能可持續量測電流與溫度；當超過容許範圍時，模組透過開漏輸出（Open Drain）腳位傳遞狀態訊號，可由外部控制器讀取模組是否異常。
負載耐受設計
使用餘裕充足的功率電晶體，即使在非匹配負載條件（如反射功率、開路或短路）下也能維持穩定與安全的輸出特性。
堅固外殼與抗干擾能力
放大器模組採用鋁合金銑削外殼，可有效防止機械損壞，並具備優異電磁遮蔽效果，避免環境中無線電訊號造成的 EMI 影響；標準版本為安裝於使用者提供的散熱器，亦可選配相容之專用散熱器（型號：UHS-1）。

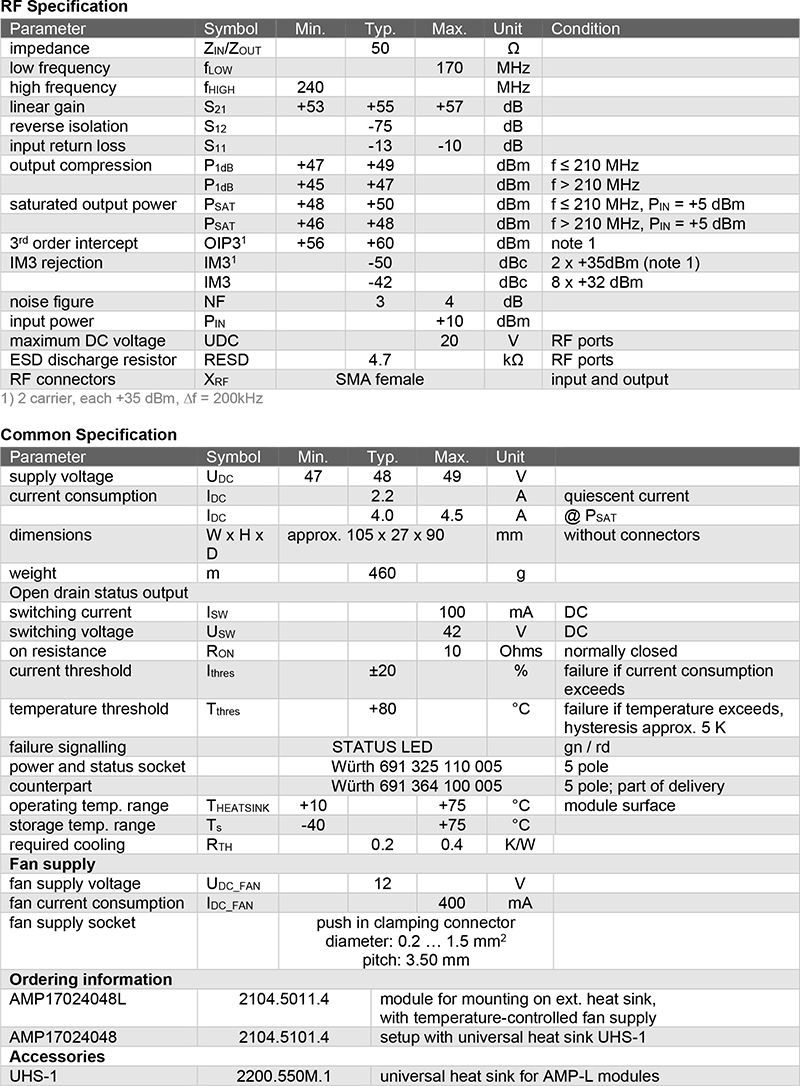

技術規格

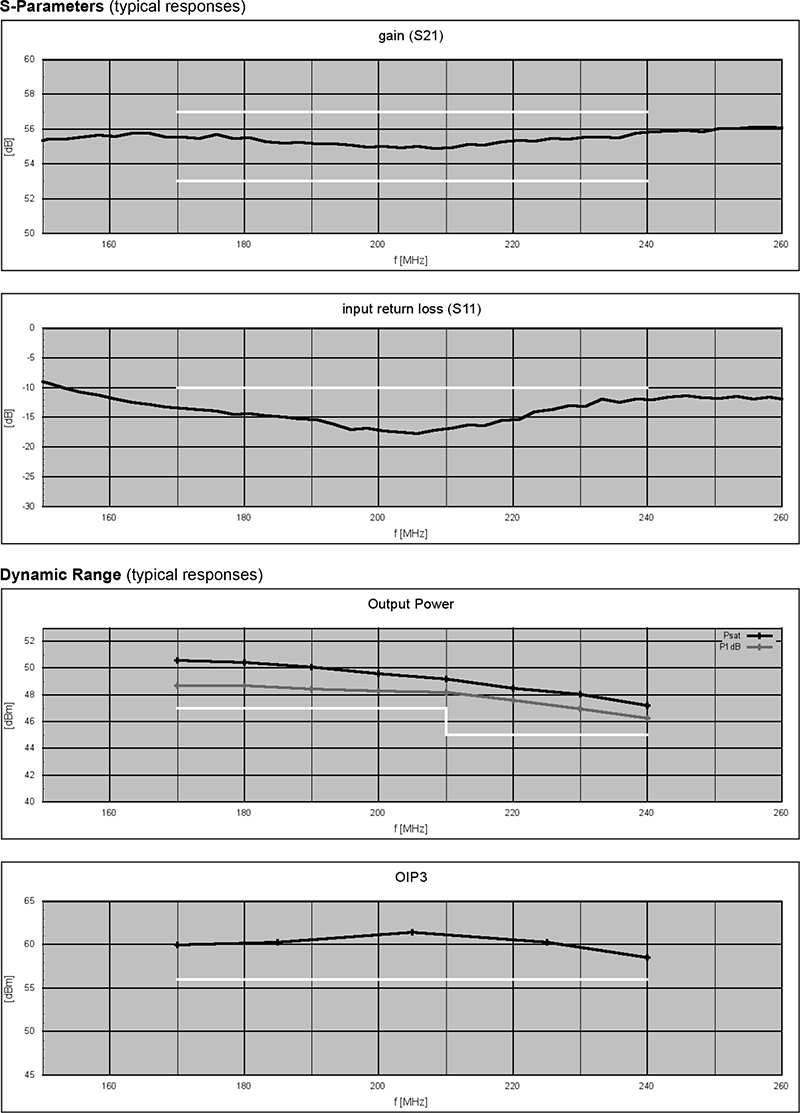

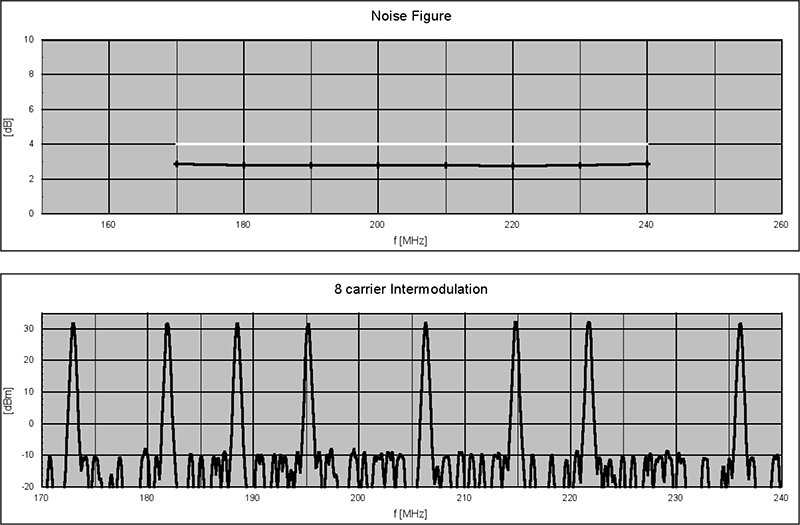

效能

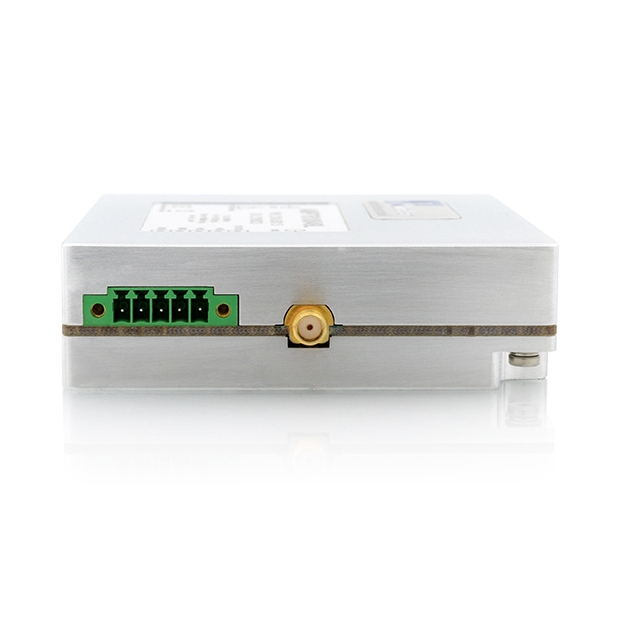

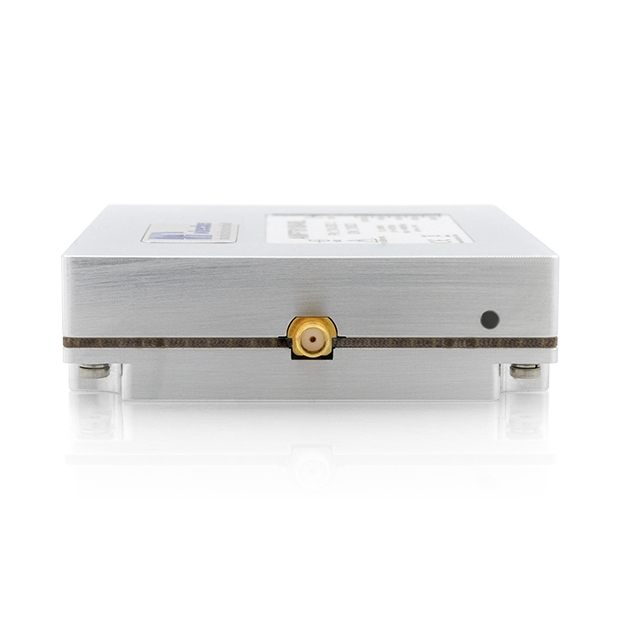

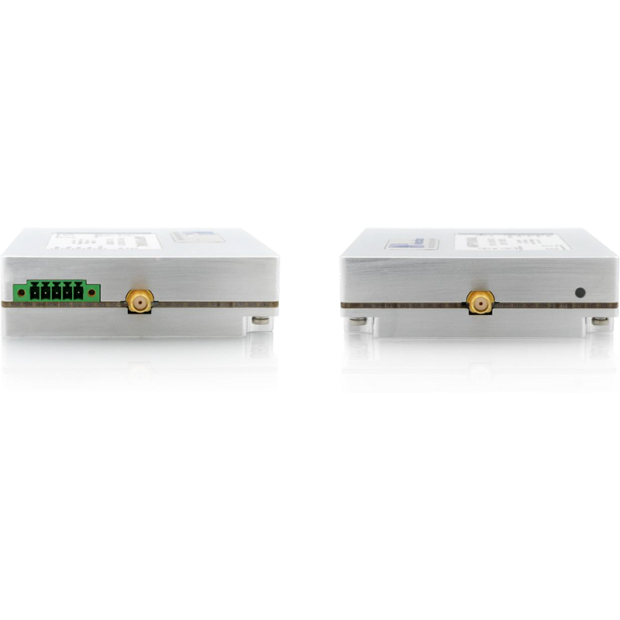

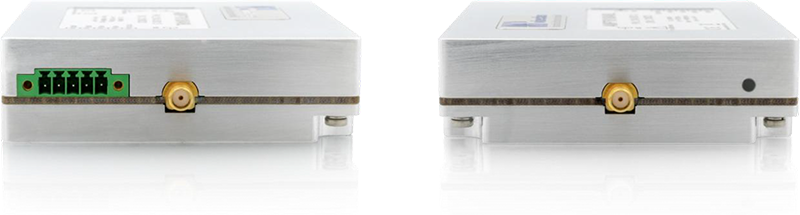

外觀

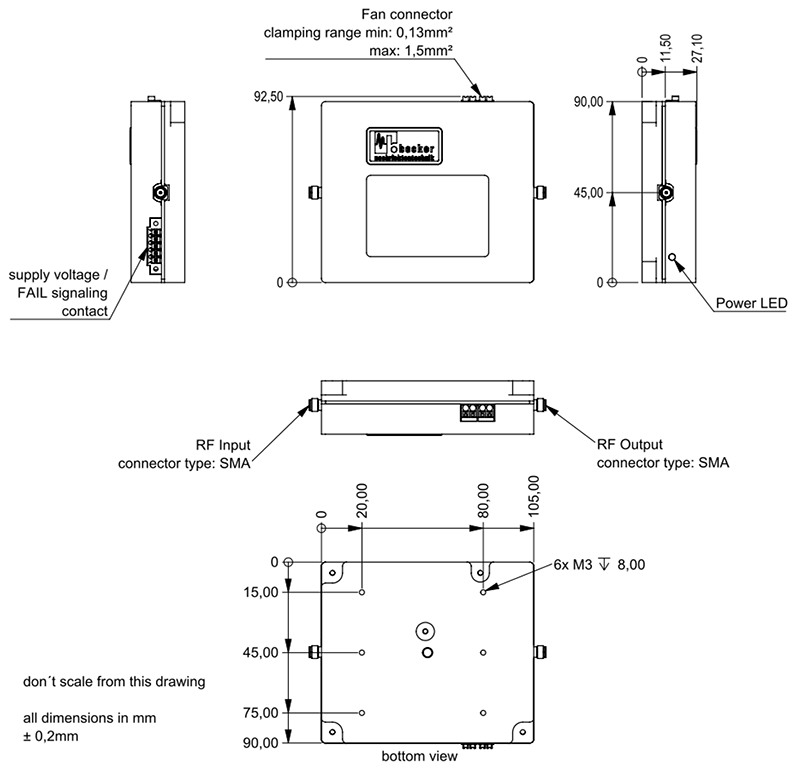

尺寸
PIN 腳位定義（DC / STATUS）
採用浮動接點設計

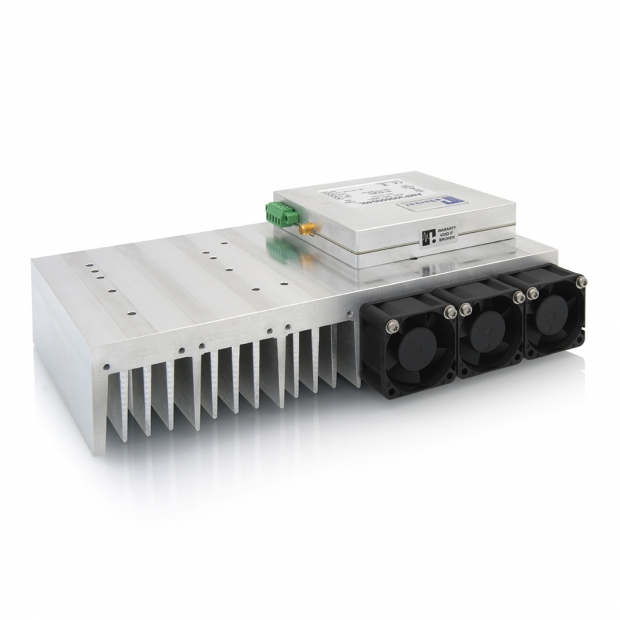

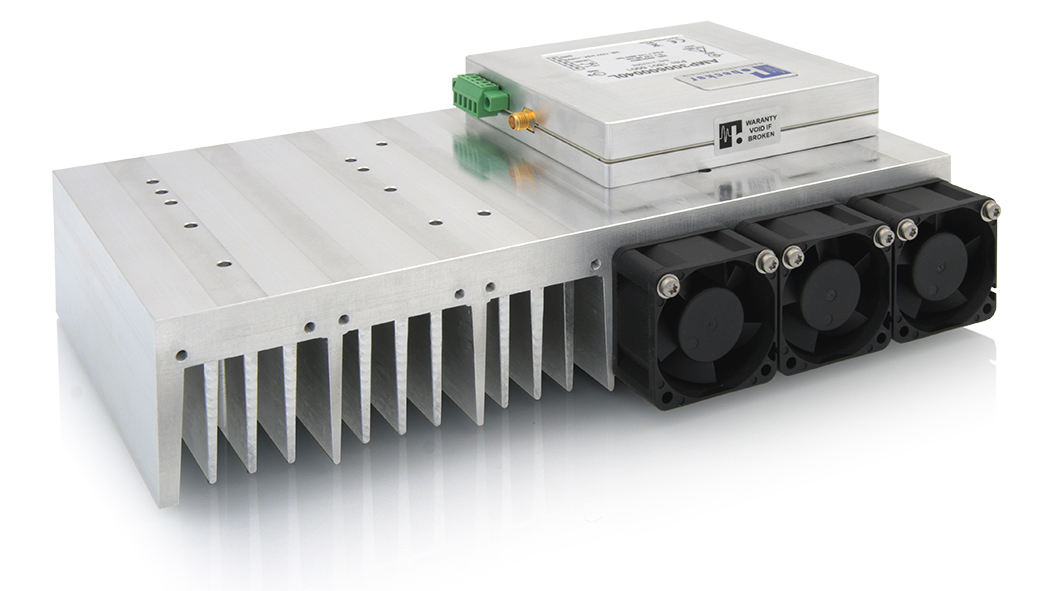

散熱器整合
建議搭配 UHS-1 通用散熱器 安裝使用，可有效提升熱管理效能。

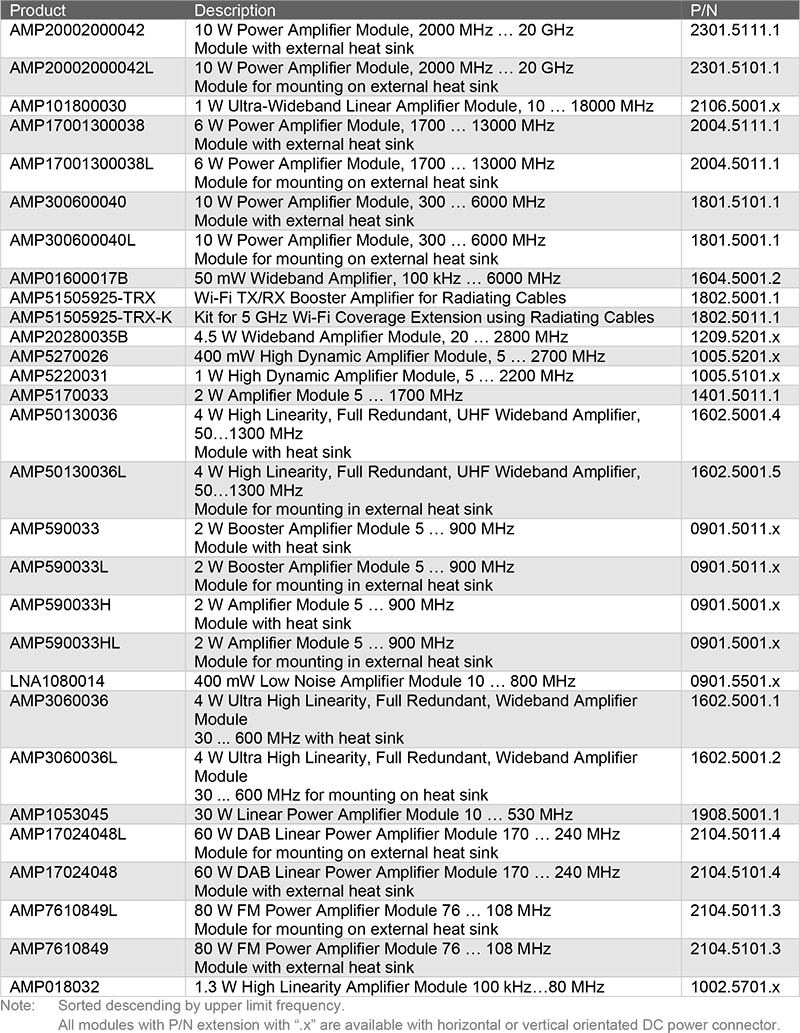

相關產品
