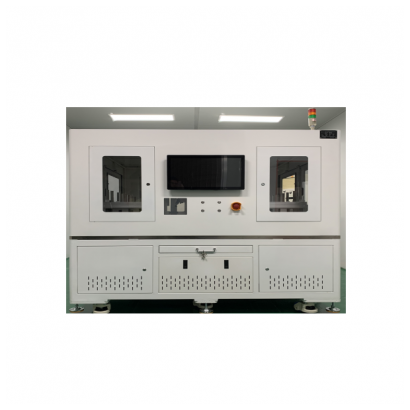

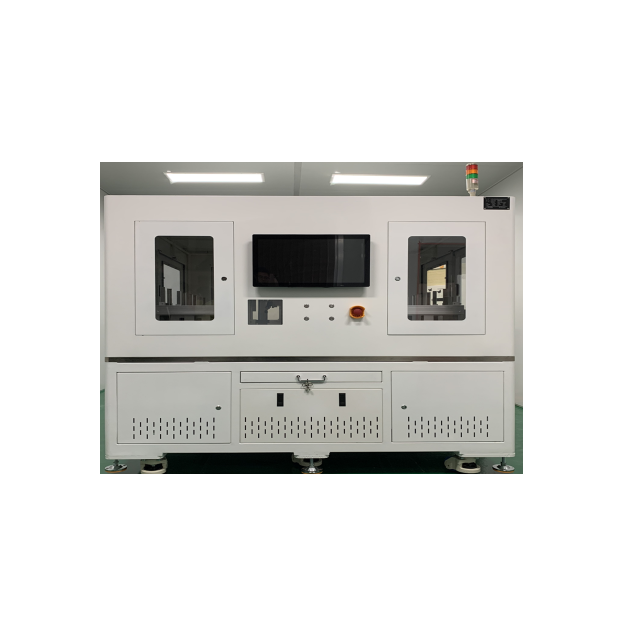

AOI 光學分揀機

客製的AOI + AI + RF 分揀方案

滿足各式、多樣性產品需求

客製化提供專為各式玻璃|塑膠|橡膠|金屬|汽車|半導體|IC元件|眼鏡|醫療器材|印刷品|捲帶狀等產品。

自動化分選設計，整合震動盤整列、光學辨識（OCR/2D Barcode）與高速玻璃轉盤輸送。系統可精確識別不同型號產品，並透過高壓氣體或氣缸裝置將產品分撥至指定料斗。

視覺辨識與讀取系統介紹 :
 • 相機功能：具備高解析度 OCR 或二維條碼讀取相機。
 • 讀取對象：
    - 一維條碼 (1D Barcode)。
    - 二維條碼 (2D Barcode / Data Matrix)。
    - 文字辨識 (OCR)：讀取特定產品編號或序號。

物理結構與進料輸送系統介紹 :
 • 來料儲料斗：總容量 10 公升。
 • 震動盤系統：
    - 盤面直徑：不小於 300mm。
    - 功能：具備自動翻面機制，如確保產品以正面（朝上）輸出。
 • 平送機構：負責將已翻正之產品穩定輸送至玻璃轉盤入料區。
 • 玻璃轉盤主體：
    - 盤面直徑：不小於 500mm。
    - 材質：光學級高硬度透明玻璃。

分選執行與儲料配置介紹 :
 • 分選裝置：採用高壓氣吹方式或高速氣壓缸分選模組。
 • 分選料斗佈置：
    - 玻璃轉盤周邊共配置 7 個料斗。
    - 單一料斗容量：2 公升。
 • 分類邏輯：
    - 專屬料斗：共 6 個，對應 6 種可手動設定之特定型號。
    - 混收料斗：共 1 個，專用於存放「無法辨識型號」或「未指定型號」產品。

控制系統功能介紹 :
 • 選別邏輯：系統可依照讀取的序號，自動將 6 種預設型號依序分選進入對應料斗。
 • 馬達控制：
    - 採用步進馬達或伺服馬達搭配精準減速機。
    - 具備玻璃轉盤驅動與全同步控制系統。
 • 感測與觸發：
    - 物件轉移到料斗之定位感測器。
    - 所有料斗具備獨立專用選別吹氣或氣壓缸控制。
    - 包含 PLC 及氣壓閥相關控制系統一式。

工業電腦 (IPC) 與顯示硬體介紹 :
 • 運算核心：工業級電腦，搭載 Intel Core i7 CPU。
 • 記憶體：16GB RAM。
 • 儲存空間：500GB SSD。
 • 操作終端：
    - 20 吋（含以上）顯示螢幕。
    - 工業用滑鼠與鍵盤。

安全機制與指示裝置介紹 :
 • 電路防護：
    - 急停開關 (E-Stop)。
    - 無熔絲開關 (NFB)。
    - 漏電斷路器。
 • 三色指示燈號定義：
    - 紅燈：檢出 NULL 品（無法辨識/異常品）。
    - 黃燈：設備運轉中。
    - 綠燈：待機狀態。
