突破 Wi-Fi 7 與 5G Advanced 射頻前端量產瓶頸:極高階調變 (4096 QAM) 與多埠同步 (ATE) 測試技術解析

突破 Wi-Fi 7 與 5G Advanced 射頻前端量產瓶頸
極高階調變 (4096 QAM) 與多埠同步 (ATE) 測試技術解析



全球通訊半導體產業正處於一場由頻譜擴張與演算法極限推動的技術革命中心,隨著 5G Advanced 網路的全面商用化以及新一代無線區域網路標準 IEEE 802.11be(即 Wi-Fi 7)的爆發性成長,通訊協定對於資料傳輸量的渴求已達到前所未有的境界。為了在有限的頻譜資源內擠出極致的傳輸速率,國際標準組織(如 3GPP 與 IEEE)將載波頻寬大幅推升(如 Wi-Fi 7 的 320 兆赫茲寬度),並強制導入了極度密集的 4096 QAM(正交振幅調變)格式。

在這種極端高階的調變技術下,承載數位資訊的星狀圖(Constellation Diagram)上的每一個訊號點,其幾何距離被壓縮到了物理極限,射頻前端模組(RF Front-End Module, FEM)在進行功率放大、濾波與訊號切換時,容許的訊號失真空間趨近於零,為確保終端設備的通訊品質,相關測試規範針對「誤差向量幅度(Error Vector Magnitude, EVM)」設下了極其嚴苛的標準閾值,根據規範射頻發射器的 EVM 往往被要求必須低於負三十八分貝(-38 dB);這連帶要求實驗室與生產線上的測試設備,其系統本身的殘餘 EVM 底噪必須壓制在負四十四分貝至負四十八分貝(-44 dB to -48 dB)的驚人水準。

當自動化測試設備(ATE)架構師與資深射頻測試工程師,試圖將這些嚴峻的規範落實到高產能的半導體封測產線時,實務上將面臨三大難以跨越的電磁與機械物理難題:

極端高階調變 (4096 QAM) 下的 EVM 測量極限與底噪失真

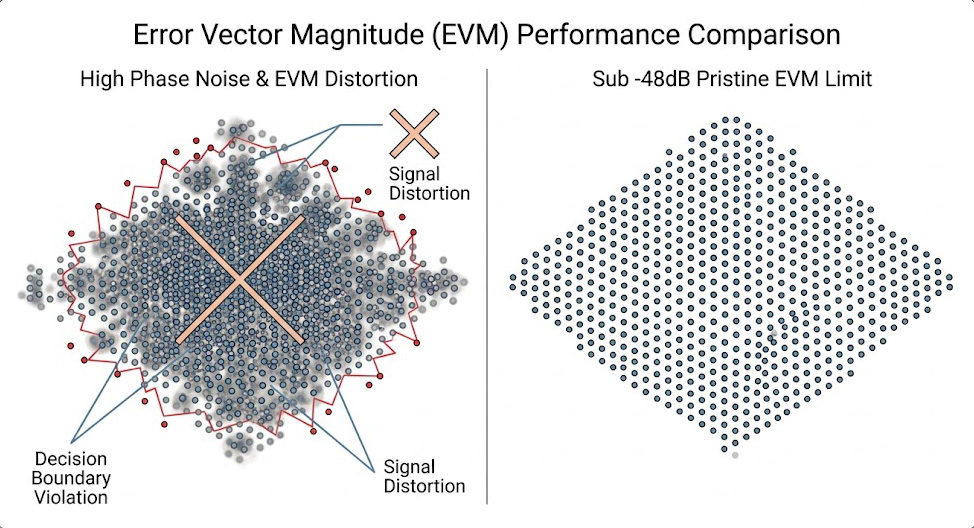

在射頻微波工程中,EVM 是衡量發射器調變品質的終極指標,它量化了實際傳送訊號的向量位置與理想參考訊號向量位置之間的幾何距離偏差,當通訊標準從 Wi-Fi 6 的 1024 QAM 躍升至 Wi-Fi 7 的 4096 QAM 時,訊號點的密度增加了四倍,解調變的決策邊界(Decision Boundary)大幅縮小,此時訊號路徑上的任何微小瑕疵,都會導致訊號點跨越決策邊界,引發嚴重的位元錯誤率(BER)飆升。

在實務量測上測試系統的「純淨度」成為了最大的挑戰,高頻段(如 6 GHz 至 14 GHz)的測試不僅極易受到環境熱雜訊(Thermal Noise)的干擾,儀器內部的本地振盪器(Local Oscillator)所產生的相位雜訊(Phase Noise),以及功率放大器逼近飽和區時所引發的非線性失真(Non-linear Distortion)與交調失真(Intermodulation),都會無情地推升系統的殘餘 EVM。

傳統的測試架構往往依賴被動式的射頻切換矩陣與冗長的高頻同軸電纜來連接待測物(DUT),在 10 GHz 以上的頻段,這些被動元件與纜線會帶來巨大的插入損耗(Insertion Loss),為了彌補這段損耗,測試工程師往往被迫調高訊號產生器的輸出功率,這卻無可避免地將儀器逼入非線性工作區,導致測試波形在進入待測物前就已經產生了嚴重的調變失真,在這種充滿底噪與非線性干擾的測試環境下,工程師根本無法精確分辨量測出的瑕疵是來自晶片本身的良率問題,還是測試治具與路徑損耗所造成的偽性失敗(False Failure)。

海量射頻前端模組帶來的大規模平行測試 (Multi-site) 產能瓶頸

現代智慧型手機與高階物聯網裝置的射頻前端模組,其內部整合度已達到令人咋舌的地步,單一 FEM 晶片封裝內,通常包含了多組涵蓋不同頻段的功率放大器(PA)、低雜訊放大器(LNA)、雙工器與複雜的射頻開關(RF Switch),一顆高階射頻晶片可能擁有多達十數個射頻輸入/輸出埠。

在半導體封測廠的量產階段,「每小時產出量(UPH, Units Per Hour)」與「單一測試成本(Cost of Test)」是決定企業獲利的生死關鍵,為了提升 UPH,自動化測試設備(ATE)必須具備強大的「多站點(Multi-site)平行測試」能力,也就是要在同一個機台上,同時對多顆 FEM 晶片進行激發與量測。

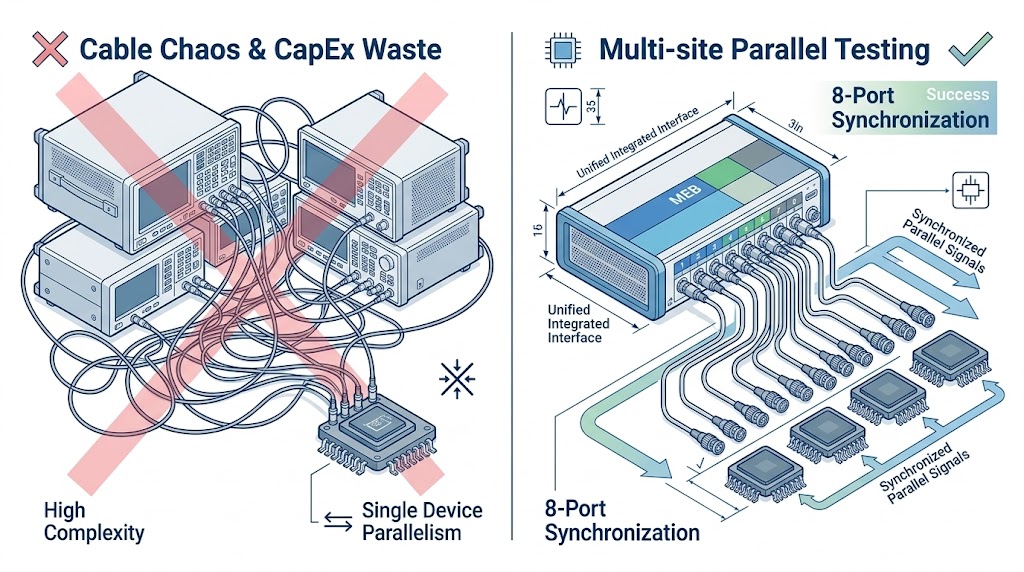

然而,傳統的射頻儀器通常僅具備雙埠或四埠的量測能力,若要達成高密度的八埠甚至十六埠同步測試,傳統的作法是堆疊大量且極度昂貴的向量訊號收發機(VSA/VSG)與網路分析儀,這種「以量取勝」的暴力堆疊架構,不僅導致測試機台體積龐大、佔用無塵室極其昂貴的樓地板面積,其龐雜的射頻纜線交織更猶如惡夢,海量的纜線與外接式被動切換開關,不僅大幅降低了系統的平均無故障時間(MTBF),當需要進行換線或校準時,其維護耗時將導致產線陷入漫長的停機時間(Downtime),這對於分秒必爭的量產線而言是難以承受的資本支出(CapEx)浪費。

超寬頻 S 參數與主被動網路特性一站式分析的校準斷層

射頻前端模組除了需要進行複雜的調變訊號分析(如 EVM 量測)外,其基礎的微波物理特性—散射參數(S-parameters)—同樣是驗證的重中之重。工程師必須精確量測模組內各個通道的反射損失(Return Loss)與穿透損失(Insertion Loss),以確保射頻阻抗的完美匹配。

在傳統的測試流程中,S 參數的量測與調變訊號的量測通常是分開進行的。這意味著測試工程師必須將待測物從向量訊號收發機的測試站,拔除後再移移至昂貴的向量網路分析儀(VNA)上進行重新連接。

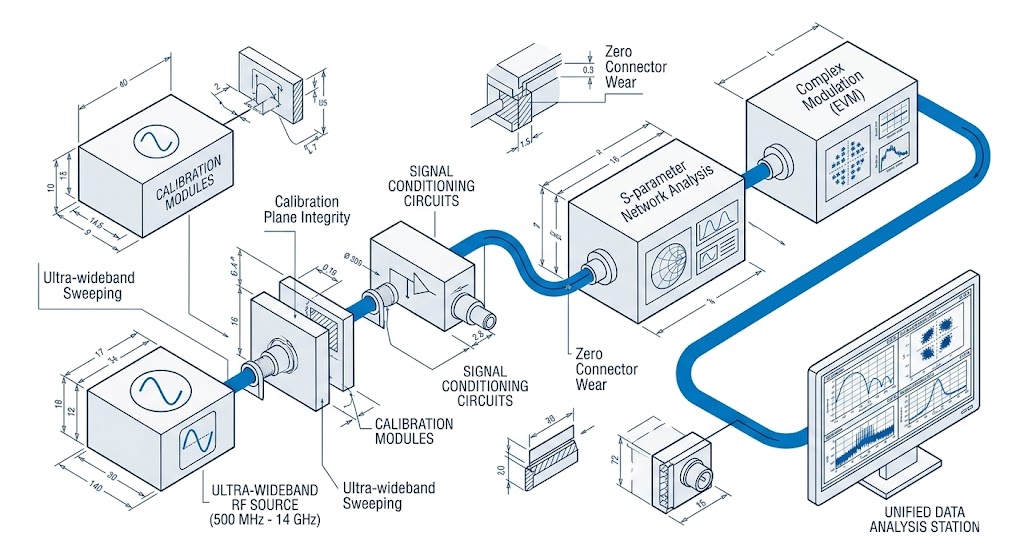

這個看似簡單的「移站與重新接線」動作,在微波工程中卻是破壞測試精準度的元凶,高頻測試極度依賴「校準基準面(Calibration Plane)」的絕對穩定性,任何一次射頻接頭的插拔,都會因為接頭鎖固扭力的微小差異與中心導體的機械磨損,引入不可預測的相位偏移與阻抗變化。此外現代 FEM 的工作頻段跨度極廣,測試系統必須具備從 500 兆赫茲一路涵蓋至 14 千兆赫茲的無縫掃描能力,若缺乏能夠在單一測試治具(Load Board)上,同時處理超寬頻 S 參數掃描與高階 EVM 分析的「一站式」高頻寬射頻擴展架構,測試數據的重複性與可信度將會徹底瓦解,導致產品在設計驗證階段不斷來回重工。

面對次世代 Wi-Fi 7 與 5G Advanced 射頻前端模組在量產端所引發的高頻寬、極低底噪與海量平行測試挑戰,傳統的離散式儀器堆疊架構已顯得捉襟見肘,我們深知半導體封測與晶片設計團隊對於「降低測試成本、縮小機台體積、突破測量速度極限」的迫切需求。為此我們提供專為高階射頻晶片量產與自動化測試設備(ATE)打造的破壞式創新解決方案,協助客戶以最精簡的儀器配置,達成過往難以想像的極致平行測試效能。

高效多站點訊號擴展模組:Ohmplus OHM⁺ GT-S MEB 射頻前端模組測試設備

針對射頻產線面臨的儀器堆疊混亂、測試成本高昂以及多埠平行測試瓶頸,我們提供 Ohmplus OHM⁺ GT-S Middle Electronic Box (MEB) 射頻前端模組測試設備,這是一款專為 RF FEM 與 Wi-Fi 7 晶片測試量身打造的高整合度核心硬體。


OHM⁺ GT-S Middle Electronic Box (MEB) 專為射頻前端模組 (FEM) 與Wi-Fi 7晶片設計,具備8埠同步測試、500MHz-14GHz寬頻與極致模組化設計,大幅提升ATE測試效率。
  • 極簡架構釋放極致 ATE 測試效能
    OHM⁺ GT-S MEB 徹底顛覆了傳統依賴大量被動開關與繁複纜線的測試架構,它並非單純的訊號切換器,其內部核心採用了先進的「相控陣列電路(Phased Array Circuit)」技術,這項創新設計使其能夠在單一緊湊的模組內,提供高達 8 個獨立的射頻連接埠,專門針對多站點(Multi-site)平行量產測試所設計。客戶可以保留原有的核心大型量測儀器,僅需透過引入 MEB 擴展模組,便能讓單一向量訊號收發機瞬間具備對多顆 RF FEM 晶片進行同步激發與量測的能力。這種設計極大地簡化了產線機台的實體佈線,縮小了設備足跡,並協助客戶大幅降低資本支出,提升自動化測試效率。
  • 超寬頻主動元件驅動,克服 4096 QAM 嚴苛 EVM 挑戰
    面對高頻損耗與失真問題,GT-S MEB 內建了強大的寬頻主動元件,其測試頻寬支援從 500 MHz 一路向上延伸至 14 GHz,完美覆蓋當前主流與未來前瞻的通訊頻段。其主動式架構能提供最大 +16 dBm 的輸出功率,強而有力地補償了測試治具與纜線的穿透損失,確保送達待測物的訊號具備極高的純淨度。 當 MEB 與高階向量訊號收發機無縫協同運作時,其卓越的相位雜訊控制與高線性度設計,使其在執行 Wi-Fi 7 (802.11be) 160 MHz、4096 QAM 的極限驗證下,能夠穩定繳出低於 -44 dB 的優異 EVM 表現;針對 Wi-Fi 6 (1024 QAM) 更能達到優於 -48 dB 的精密水準,協助客戶符合最嚴格的次世代通訊規範。
  • 一站式 S 參數與調變訊號複合測試能力
    為了消弭多儀器插拔所導致的校準斷層,GT-S MEB 提供極致的模組化與多功能量測介面,在專屬的測試模式下,其 8 個埠皆可獨立執行反射損失(Return Loss)與穿透損失(Insertion Loss)等基礎 S 參數特性分析,工程師無需將微波纜線在網路分析儀與訊號分析儀之間頻繁切換,即可在同一個站點內,連續執行寬頻網路特性掃描與複雜的誤差向量幅度量測。這種一站式的硬體架構,確保了校準基準面的絕對穩定,賦予測試數據無可挑剔的高可重複性。

OHM⁺ GT-S MEB 射頻測試架構示意圖:此圖展示了專為射頻前端模組 (RF FEM) 測試打造的高整合度訊號擴展模組,透過波束形成電路 (MEB) 與單一台向量訊號收發機 (VXT) 的極簡配置,系統可支援多個射頻連接埠的同步測試,實現極高的測試速度,從而顯著提升自動化測試設備 (ATE) 的整體測試效率與部署彈性。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答,實際配置將因應您的 RF FEM 測試應用、Wi-Fi 7 / 5G 規範、ATE 產線空間限制及高階通訊晶片特性而有所不同。如需深入規劃與軟硬體選配搭配建議,請聯繫「奧創團隊」,我們提供豐富的建置經驗,隨時準備為您提供最專業的配置建議與技術支援。
