突破 Wi-Fi 7 與次世代射頻前端 (FEM) 量產極限
4096 QAM 高階 EVM 驗證與 ATE 多站點平行測試技術



邁入二十一世紀中葉的無線通訊產業，正處於頻寬與調變深度的雙重臨界突破點，隨著第三代合作夥伴計畫（3GPP）推動 5G Advanced（Rel-18）標準，以及國際電機電子工程師學會（IEEE）正式頒布 802.11be（Wi-Fi 7）規範，無線區域網路的最高實體層傳輸速率已逼近驚人的 46 Gbps，為了達成這種極致的資料傳輸量，通訊系統不僅將可用頻寬推展至 320 MHz，更導入了極度密集的 4096 QAM（正交振幅調變）技術。

作為這些高速通訊設備的實體層咽喉，現代的「射頻前端模組（RF Front-End Module, FEM）」已經不再是單純的離散元件，為了縮小印刷電路板（PCB）面積並降低功耗，半導體設計廠將功率放大器（PA）、低雜訊放大器（LNA）、射頻切換開關（RF Switch）以及雙工器（Duplexer）高度整合進單一的微型封裝中，這種高度整合的晶片通常具備十幾個甚至數十個射頻輸入與輸出埠（I/O Ports）。

當這些複雜的 RF FEM 進入半導體封測廠（OSAT）的自動化測試設備（Automated Test Equipment, ATE）進行量產測試時，測試工程師面臨著極為嚴酷的雙重壓力，一方面為了維持企業的利潤率，產線必須將「每小時產出單位（Units Per Hour, UPH）」推向極致，這強制要求 ATE 系統必須具備對多顆晶片同時進行「多站點平行測試（Multi-site Parallel Testing）」的能力；另一方面，國際通訊標準對射頻純淨度的容忍度已達到物理極限。然而，當測試工程師試圖在產線上建立這樣一套兼具高產能與極致精度的測試站點時，實務上將不可避免地撞上三大源自射頻微波物理與自動化架構底層的險惡深淵：

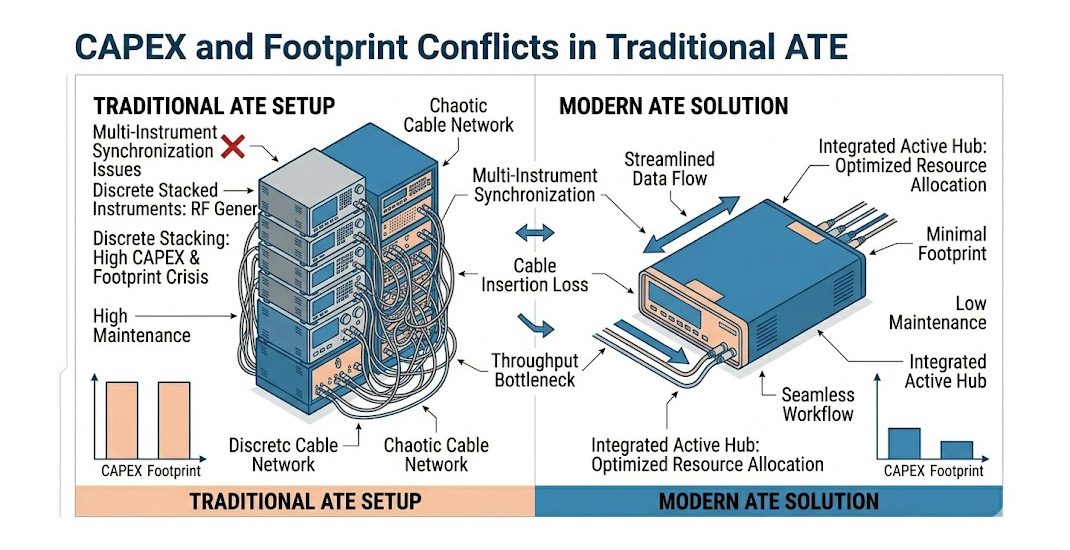

傳統 ATE 架構的龐大 CAPEX 與多儀器堆疊的「空間維度衝突」

在傳統的射頻 ATE 架構中，測試機台通常依賴核心的向量訊號收發機（VST）或向量訊號分析儀/產生器（VSA/VSG）來處理調變訊號，由於高階通訊晶片的測試規範要求進行嚴格的誤差向量幅度（Error Vector Magnitude, EVM）與相鄰通道洩漏比（ACLR）量測，這些核心儀器本身極其昂貴。

當產線經理要求將單站點測試升級為「八站點（8-Site）」同步平行測試，以將產能提升八倍時，最直觀的作法就是直接採購八套昂貴的向量訊號儀器並將其堆疊在測試機架中，這種「以量取勝」的暴力堆疊方式，會瞬間引發災難性的資本支出（CAPEX）膨脹。

除了預算崩潰，物理空間的限制更是致命，潔淨室（Cleanroom）內的廠房面積寸土寸金，八台巨型儀器不僅佔用龐大的體積，隨之而來的還有錯綜複雜的高頻同軸電纜佈線，長距離的實體線材會引入嚴重的電氣相位延遲（Phase Delay）與高頻插入損耗（Insertion Loss），為了補償這些損耗，工程師被迫在儀器端推高發射功率，這又會引發儀器內部的非線性失真。這種缺乏彈性的分散式儀器架構，讓測試設備的部署變得極度僵化，完全無法靈活應對未來頻段向 14 千兆赫茲（GHz）甚至更高頻段遷移的世代交替需求。

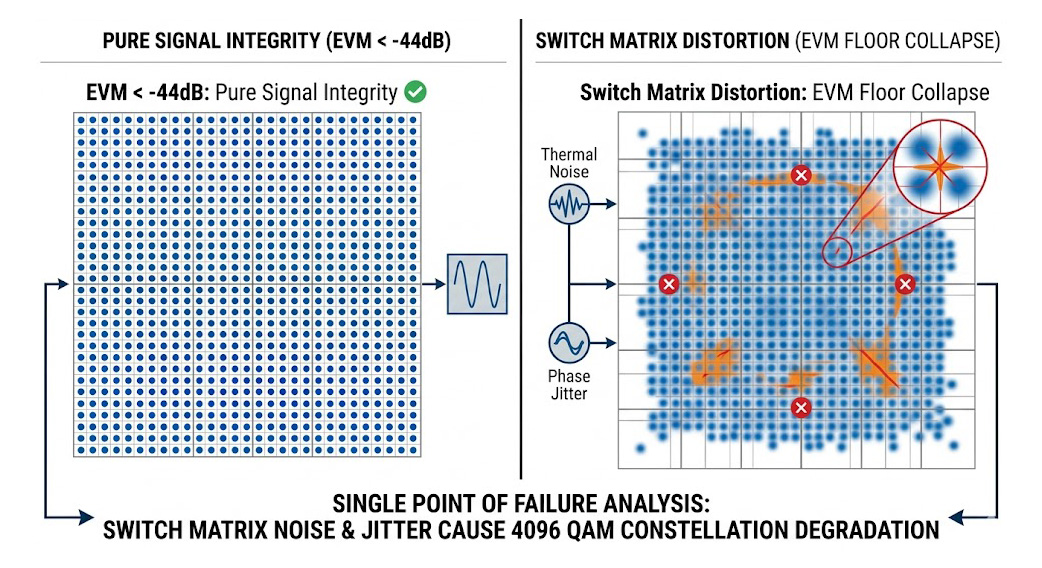

4096 QAM 極端密集星系圖導致的 EVM 雜訊底層 (Noise Floor) 量測崩潰

Wi-Fi 7 所導入的 4096 QAM 調變技術，意味著每一個傳輸符元（Symbol）都攜帶了高達 12 個位元（Bits）的資訊。在射頻的 IQ 星系圖（Constellation Diagram）上，4096 個訊號點被極度密集地擠壓在有限的功率象限內，兩個相鄰訊號點之間的幾何距離微乎其微。

根據國際標準，要準確解調並驗證這種等級的訊號，發射與接收系統的 EVM 必須嚴格控制在極端嚴苛的水準—通常要求系統本身的殘餘 EVM 必須遠低於 <-44 dB，在產線測試中，為了實現一對多的訊號分配，工程師經常在核心儀器與待測物（DUT）之間加入被動式的射頻切換矩陣（Passive RF Switch Matrix）。

這裡的物理痛點在於，任何被動式切換開關都具有先天性的熱雜訊（Thermal Noise）與寬頻損耗，當純淨的高階調變訊號通過這些被動式繼電器或固態開關時，會因為路徑衰減與阻抗微小不匹配，導致訊號雜訊比（SNR）急遽惡化，更致命的是切換器內部的串擾（Crosstalk）會引入不可預測的相位抖動（Phase Jitter），這會導致 4096 QAM 原本清晰的訊號點在星系圖上發生擴散與模糊，輕易越過狹窄的決策邊界（Decision Boundary），最終儀器測得的 EVM 數值會呈現雪崩式衰退，測試工程師將無法分辨這是 RF FEM 晶片本身的設計瑕疵，還是 ATE 系統內部被動切換元件造成的「偽性失真」，導致產線良率出現毀滅性的誤判。

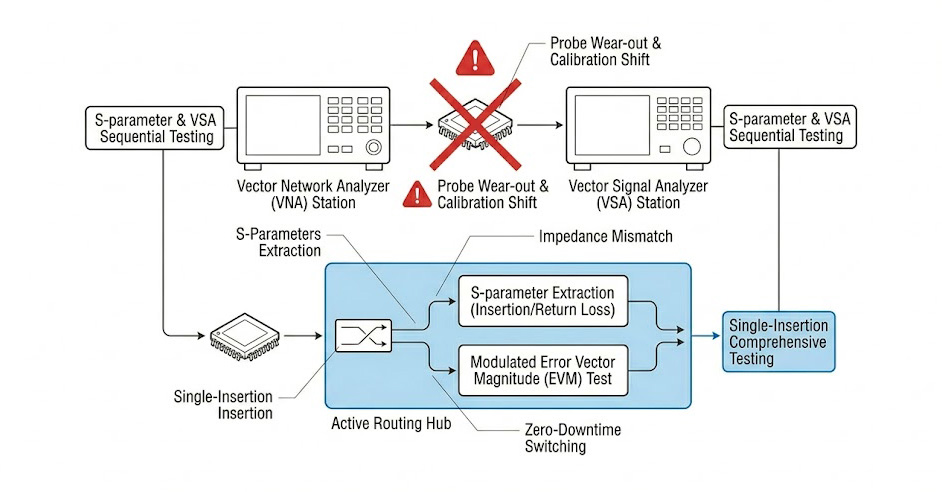

S 參數網路分析與調變量測分離造成的「接線磨損與校準飄移」

一個完整的 RF FEM 驗證，除了動態的調變訊號（如 EVM 與 ACLR）測試外，還必須進行靜態的微波網路特性分析，亦即量測各個連接埠的散射參數（S-parameters），包含反射損失（Return Loss）與穿透損失（Insertion Loss），這些數據是確認晶片內部阻抗匹配與射頻濾波器頻率響應的絕對依據。

在傳統實驗室或早期的 ATE 系統中，S 參數的精確萃取必須依賴專用的向量網路分析儀（VNA），而調變測試則交由向量訊號分析儀（VSA）處理，實務上這迫使測試操作員必須將微小脆弱的 RF FEM 晶片，從 VNA 的測試座（Test Socket）中拔出，再放入 VSA 的測試座中進行二次探測。

這種「二次下針（Dual-Insertion）」的流程在高速量產線中是絕對不可接受的，頻繁的機械接觸不僅會導致昂貴的射頻探針（RF Probes）或治具迅速磨損，每次拔插更會徹底破壞原本極其嚴謹的射頻校準平面（Calibration Plane），微波頻段下，連接器只要產生幾微米的幾何偏斜，就會導致相位與駐波比（VSWR）的劇烈飄移，若試圖利用複雜的外部開關矩陣將 VNA 與 VSA 硬切換到同一個測試座上，又會陷入被動元件損耗與雜訊污染輪迴；缺乏一種具備主動式補償、且能同時無縫處理 S 參數網路分析與高階調變訊號收發的高整合度路由中樞，產線的測試時間（Test Time）與維護成本將永遠居高不下。

面對次世代射頻前端模組在自動化量產中所遭遇的資本支出膨脹、極端高階調變失真以及靜動態測試分離等三大計量與工程極限，我們提供專為射頻晶片量產打造的高效能訊號擴展解決方案，協助客戶打破傳統儀器的物理瓶頸，在極限頻寬下達成產量與精度的完美雙贏。

顛覆 ATE 架構的高效能測試中樞：Ohmplus OHM⁺ GT-S MEB 射頻前端模組測試設備

針對龐大 CAPEX 與空間維度衝突，以及傳統儀器堆疊造成的瓶頸，我們推薦導入 Ohmplus OHM⁺ GT-S MEB (Middle Electronic Box) 射頻前端模組測試設備，這是一款專為射頻前端晶片與 Wi-Fi 7 測試量身打造的高整合度訊號擴展模組。

OHM⁺ GT-S Middle Electronic Box (MEB) 專為射頻前端模組 (FEM) 與Wi-Fi 7晶片設計，具備8埠同步測試、500MHz-14GHz寬頻與極致模組化設計，大幅提升ATE測試效率。

• 極致精簡的 ATE 升級與多站點同步能力：
  OHM⁺ GT-S MEB 徹底改變了設備部署的思維，它具備極為強大的 8 埠同步測試能力，透過這款高整合度的擴展模組，測試工程師只需保留核心的單一套向量訊號儀器，便能瞬間賦予舊系統 8 埠平行測試的強大擴充力，這不僅大幅消除了測試瓶頸、極大化地提升產線的 UPH（每小時產出量），更讓企業能以極低的成本實現多站點（Multi-site）的自動化測試設備升級，完美解決了龐大儀器堆疊所帶來的預算與空間危機。
• 超寬頻覆蓋與未來相容性：
  該系統內建高階主動元件，提供從 500 MHz 一路涵蓋至 14 GHz 的超寬頻測試能力，這意味著單一擴展模組不僅完美相容當前的主流通訊標準，更能向上無縫接軌未來更高頻段的研發與測試環境，為企業提供長遠的技術保障。

捍衛 4096 QAM 純淨度的核心引擎：相控陣列電路 (Phased Array Circuit) 架構

為了解決被動切換矩陣造成的熱雜訊與 EVM 崩潰，OHM⁺ GT-S MEB 在底層架構上進行了革命性的創新。

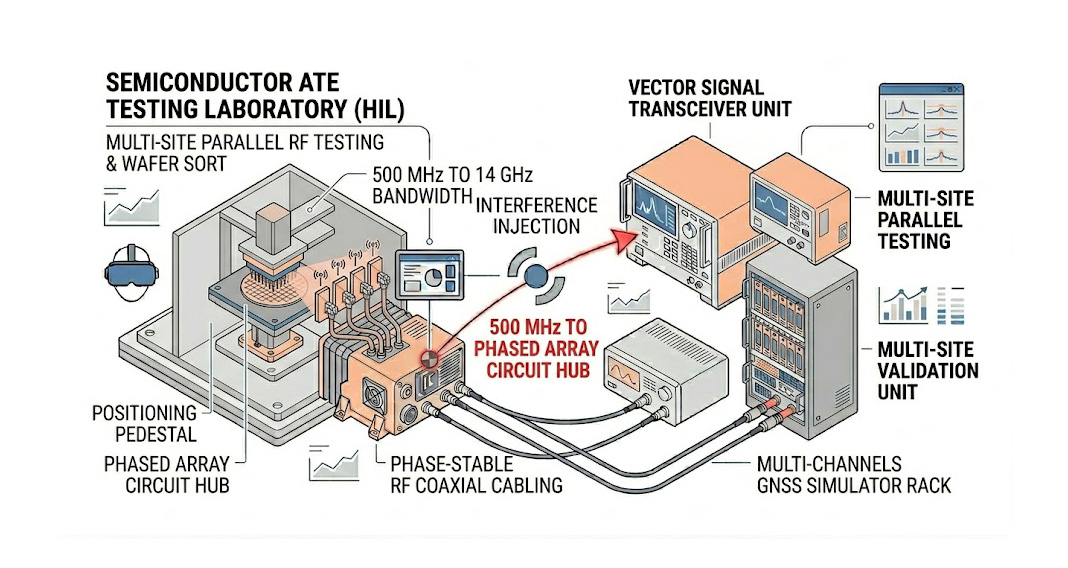

OHM⁺ GT-S MEB 射頻測試架構示意圖：此圖展示了專為射頻前端模組 (RF FEM) 測試打造的高整合度訊號擴展模組，透過波束形成電路 (MEB) 與單一台向量訊號收發機 (VXT) 的極簡配置，系統可支援多個射頻連接埠的同步測試，實現極高的測試速度，從而顯著提升自動化測試設備 (ATE) 的整體測試效率與部署彈性。

• 主動式路徑補償與極致 EVM 表現：
  GT-S MEB 捨棄了傳統耗損極大的被動式切換開關，採用了先進的 相控陣列電路 (Phased Array Circuit) 作為系統設計的運算與路由核心，這種設計賦予了模組強大的主動訊號調控能力，能夠精確且無損地將微波訊號導引至目標連接埠，徹底克服了傳統切換器的插入損耗與串擾問題，在最嚴苛的次世代測試中，當搭配向量訊號收發機執行 802.11be (Wi-Fi 7) 160 MHz、4096 QAM 測試時，系統能繳出低於 -44 dB 的卓越 EVM 表現，確保研發與品保團隊能捕捉到最純淨的調變波形，精確驗證高階晶片的傳輸品質。

終結二次下針的單一插拔解方：內建 S 參數特性分析與調變協同量測

針對難題三中靜態與動態測試分離所導致的接線磨損與校準飄移，OHM⁺ GT-S MEB 提供了完美的一站式測試流程。

Wi-Fi 7 (802.11be) 誤差向量幅度 (EVM) 量測流程圖：訊號產生器將 4096 QAM 高階調變訊號，透過 OHM⁺ GT-S MEB 訊號擴展模組無損傳輸至向量訊號分析儀 (VSA) 的驗證路徑，此協同架構突顯了 MEB 在極度嚴苛的次世代通訊標準下，能完美支援高精準度調變訊號分析與 EVM 量測的強大能力。

• 全方位的高階網路與調變測試融合：
  GT-S MEB 具備多功能的量測模式。在專屬的 S-parameter 模式下，模組提供的 8 個射頻埠皆可獨立且精準地執行 反射損失 (Return Loss) 與穿透損失 (Insertion Loss) 測試，這使得工程師完全不需要將待測物搬移至獨立的 VNA 機台，即可在同一個測試座（Socket）內，一次性完成微波網路特性分析與後續的高階 VSA/VSG 調變訊號分析，這種「單一下針（Single-Insertion）」的無縫協同架構，結合高達 +16 dBm 的強大連續輸出功率，不僅杜絕了頻繁插拔造成的機械損耗，更確保了全頻段測試下絕對的阻抗匹配與資料可信度。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
