無人機 (UAV) 地面控制站 (GCS) 與感測器酬載模擬技術解密

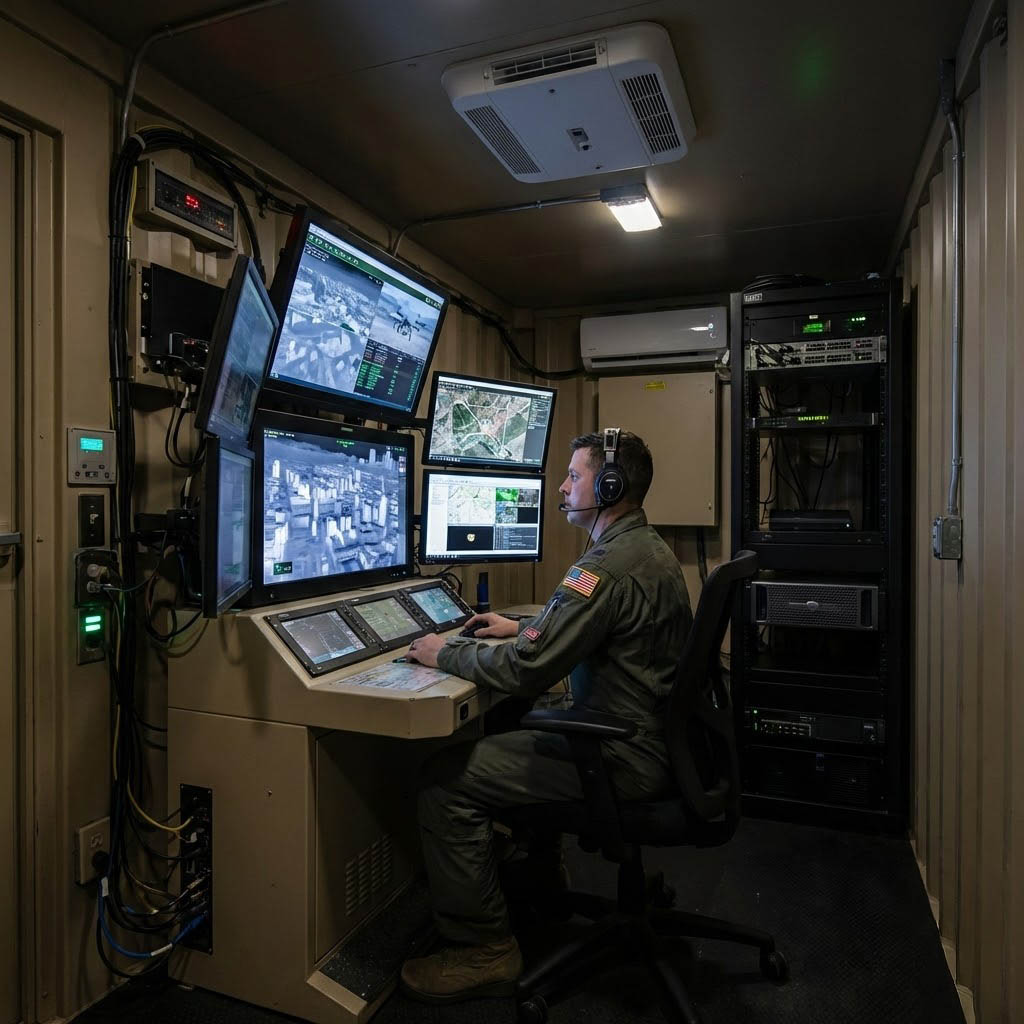

在現代戰爭與高階監控任務中，飛行員不再坐在駕駛艙內，而是身處數千公里外的貨櫃或堅固的箱子前，透過「地面控制站（Ground Control Station, GCS）」指揮天空中的眼睛。

無人機系統（UAS）的訓練邏輯與傳統有人機截然不同，在這裡挑戰不在於承受 G 力，而在於克服「視距外（BVLOS）感知剝奪」與「數據鏈路延遲」，操作員必須透過狹窄的攝影機視角（Soda Straw View）建立三維空間感，並在數位地圖與即時影像間快速切換，如何構建一個能真實反映數據鏈特性、氣動力學以及複雜酬載操作的模擬環境，是無人機戰力生成的關鍵。

為什麼無人機訓練不能只用「遙控器」？

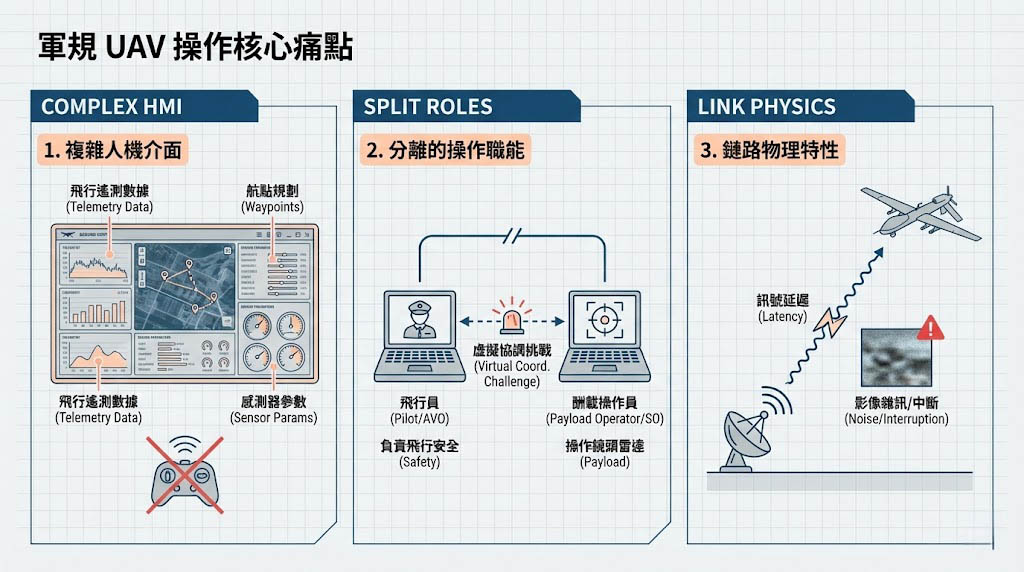

消費級空拍機與軍規/工業級 UAV 的操作有本質區別，軍規 UAV 訓練涉及三個核心痛點：

1. 人機介面（HMI）的複雜性：
   操作員面對的不是簡單的搖桿，而是充滿飛行遙測數據、航點規劃（Waypoints）與感測器參數的複雜儀表。
2. 分離的操作職能：
   現代戰術無人機通常由兩人小組操作——飛行員（Pilot/AVO）負責飛行安全，酬載操作員（Payload Operator/SO）負責操作鏡頭與雷達鎖定目標，兩者必須在看不見對方的虛擬環境中完美協調。
3. 鏈路物理特性：
   真實環境中，控制訊號有延遲，影像會因干擾而產生雜訊或中斷。模擬器若提供「完美訊號」，將導致操作員在實戰遭遇干擾時驚慌失措。

核心原理深入解析：從氣動模型到萬向節物理

一個專業級 UAV 模擬器的技術架構，必須處理比傳統飛行模擬器更多的「非飛行」變數：

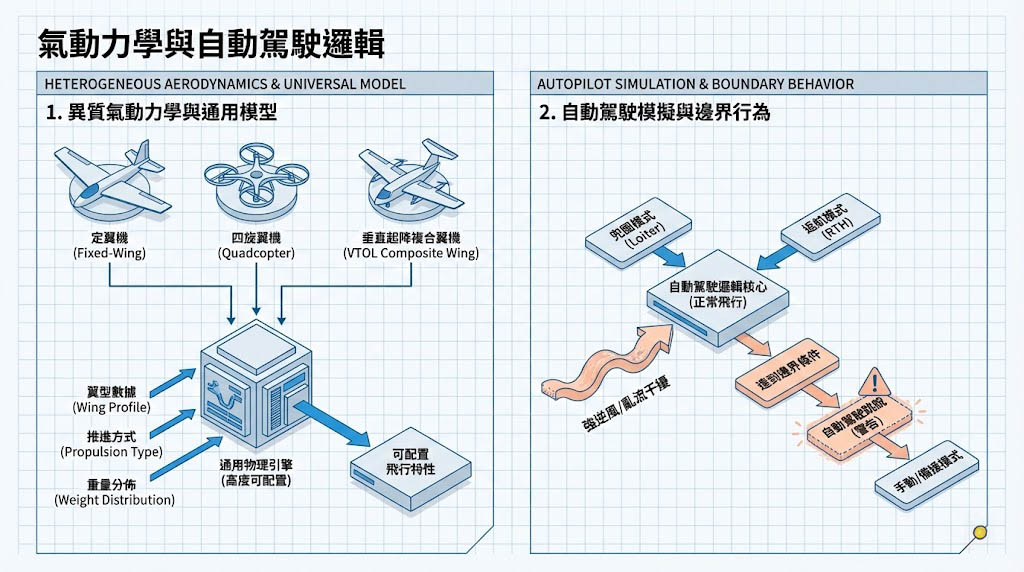

1. 異質氣動力學與自動駕駛邏輯 (Aerodynamics & Autopilot)

UAV 的構型千變萬化，從定翼機、四旋翼到垂直起降（VTOL）複合翼。

• 通用氣動模型：
  模擬系統需具備高度可配置的物理引擎，能定義不同翼型、推進方式與重量分佈的飛行特性。

• 自動駕駛儀模擬：
  不同於有人機的「手飛」，UAV 大多時間處於自動駕駛狀態。模擬器必須重現自動駕駛儀的邏輯（如兜圈模式 Loiter、返航模式 RTH），以及當氣流過強導致自動駕駛儀跳脫（Disengage）時的邊界行為。

2. 感測器酬載與萬向節物理 (Gimbal & Sensor Physics)

對於酬載操作員而言，攝影機就是武器。

• 萬向節鎖定（Gimbal Lock）與穩定：
  模擬器必須計算攝影機雲台的物理限制，當飛機大角度轉彎時，鏡頭是否能維持鎖定目標？雲台轉到極限角度時會發生什麼？這些都需要精確的機械物理運算。
• 多光譜成像：
  系統需模擬可見光（EO）與紅外線（IR）的切換，並重現不同放大倍率（Zoom）下的視場角（FOV）變化，以及長焦鏡頭下的影像抖動效應。

3. 戰術數據鏈與地圖系統

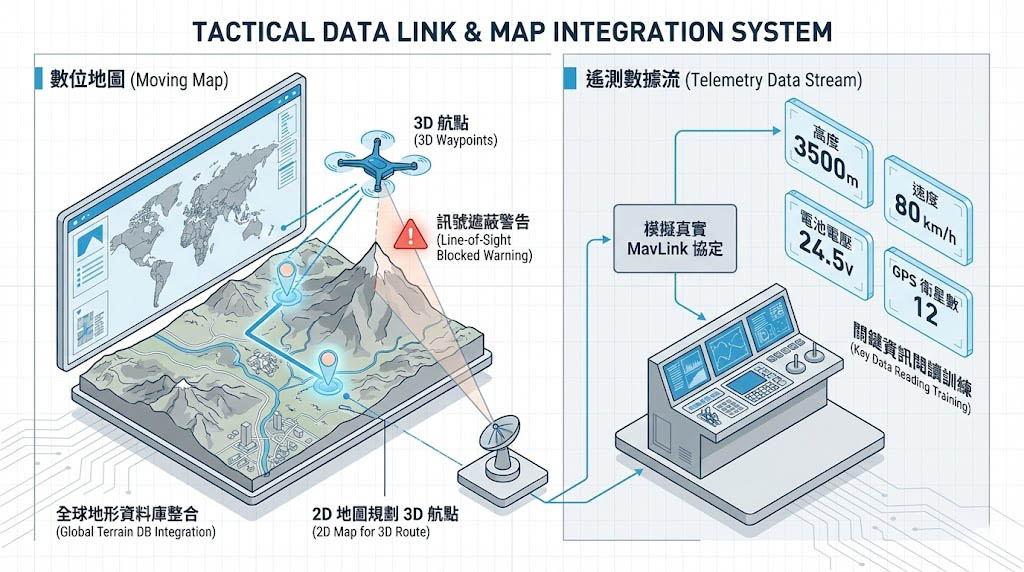

GCS 的核心是數位地圖（Moving Map）。

• 圖資整合：
  模擬器需整合全球地形資料庫，讓操作員練習在 2D 地圖上規劃 3D 航點，並判斷地形是否會遮蔽訊號（Line-of-Sight Check）。
• 遙測數據流：
  模擬真實的 MavLink 或類似協定的數據流，讓操作員習慣閱讀高度、速度、電池電壓與 GPS 衛星數等關鍵資訊。

關鍵技術細節：便攜化與網路化

隨著無人機部隊的機動化，訓練設備也從巨大的模擬室轉向「嵌入式」與「可攜式」。

1. 堅固型箱體設計 (Ruggedized Case)

為了適應野外駐地訓練，現代 UAV 模擬器通常整合在軍規防護箱中。打開箱子即是 GCS，包含觸控螢幕、工業電腦與霍塔斯（HOTAS）操縱桿。這種設計要求硬體具備極高的整合度與散熱能力。

2. 團隊協同訓練 (Distributed Mission Training)

透過網路架構（DIS/HLA），UAV 模擬器可與其他系統連線。

• 角色分工：
  一台模擬器作為飛行員站，另一台作為酬載操作員站，兩者共享同一架飛機的狀態。
• 空地協同：
  UAV 模擬器可將偵測到的目標座標傳送給網路中的砲兵模擬器或前進觀測員（FO），完成「偵察-打擊」的完整殺傷鏈（Kill Chain）演練。

應用場景：從戰場偵察到災害應變

• 目標辨識與追蹤：
  訓練操作員在複雜背景（如城市或叢林）中，利用熱顯像儀識別偽裝車輛或人員，並操作雷射標定器（Laser Designator）引導武器。
• 緊急程序處理：
  模擬 GPS 訊號丟失、數據鏈中斷或引擎故障時的處置流程。
• 民用監控：
  用於訓練電力巡檢、森林防火巡邏或搜救任務中的路徑規劃與影像判讀。

無人機模擬技術的核心價值，在於將「螢幕上的操作」轉化為「戰場上的意識」，它訓練操作員在缺乏身體感官回饋（沒有 G 力、沒有風聲）的情況下，僅憑數據與影像構建對態勢的理解，隨著 AI 輔助與群飛技術（Swarm）的發展，未來的 UAV 模擬器將更側重於「人機組隊（Manned-Unmanned Teaming）」與高層次任務指揮的訓練。

Q3D 解決方案介紹

針對日益增長的無人機訓練需求，Quantum3D 提供了高度整合且靈活的無人機訓練模擬器：

無人機訓練模擬器

UAV 無人機訓練系統結合高擬真飛行模擬、任務規劃與感測器模擬功能，支援多機型操作與團隊任務訓練，可攜式 IP67 結構，適用於教室與野外訓練環境。

這是一套專為無人機飛行員、感測器操作員及任務指揮官設計的統包式解決方案。

• 高整合可攜設計：
  系統整合於堅固的軍規攜行箱中，內建雙螢幕（分別顯示數位地圖與感測器影像）及控制介面，適合教室或野外快速部署。
• 多角色支援：
  支援單機操作或團隊協同模式，可模擬飛行員與酬載操作員的協同作業，並可與其他模擬器（如 AFOS 前進觀測或飛行模擬器）連網進行聯合演習。

軟體核心技術

• 通用氣動與感測器模型：
  系統採用通用的空氣動力學模型，可依據客戶需求客製化不同的 UAV 機型（定翼或旋翼）。
• 高擬真感測器模擬：
  內建攝影機與感測器模擬技術，支援可見光與紅外線模式，提供高度真實的任務訓練體驗。
• GCS 模擬：
  逼真的地面控制站介面，包含航點導航、飛行計畫管理與即時遙測顯示。

Facets® Models 支援

利用 Quantum3D 豐富的模型庫，提供各類 UAV（如 Predator, Global Hawk, Shadow）及地面目標的高精度 3D 模型，增強情境真實度。

Quantum3D 提供 Facets 即時 3D 模型庫，內含 900+ 獨特模型，涵蓋 51 種類別，支援多種細節層級（LOD）與業界標準格式。適用於視覺/模擬應用，兼顧擬真效果與即時效能。
