TRM 與 AESA 雷達測試 — 全面解決複雜 RF 測試需求

隨著航太防衛（A&D）與雷達系統日益複雜，發射/接收模組（TRM）和主動相控陣列（AESA）雷達對測試的要求也大幅提高，TRM 結合了發射與接收子模組，涉及放大器、頻率轉換、相位控制與高低功率操作等多項功能，若無法精確量測這些性能，可能導致接收靈敏度不足、交互調變失真或波束形成不穩定，進而影響整體雷達性能與可靠性；因此，針對 TRM 與 AESA 雷達的精密測試需求應運而生，能幫助工程師驗證模組增益、交互調變、雜訊指數與群延遲，確保雷達系統性能達到設計標準。

R&S®ZNA 向量網路分析儀只需單一連接，即可完成 TRM 與 AESA 雷達的全面測試，提供簡化操作並支援高階量測需求，發射/接收模組整合了發射與接收子模組，測試時需進行放大器性能評估（壓縮點、交互調變、雜訊指數）、高低功率操作、多頻率轉換及多相位控制源的測量，以確保完整特性量測。

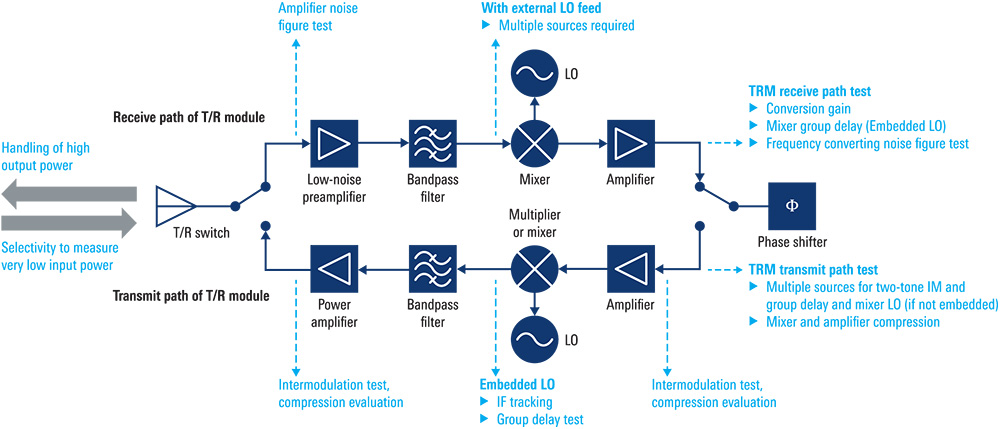

典型 TRM 元件


Rohde & Schwarz 解決方案

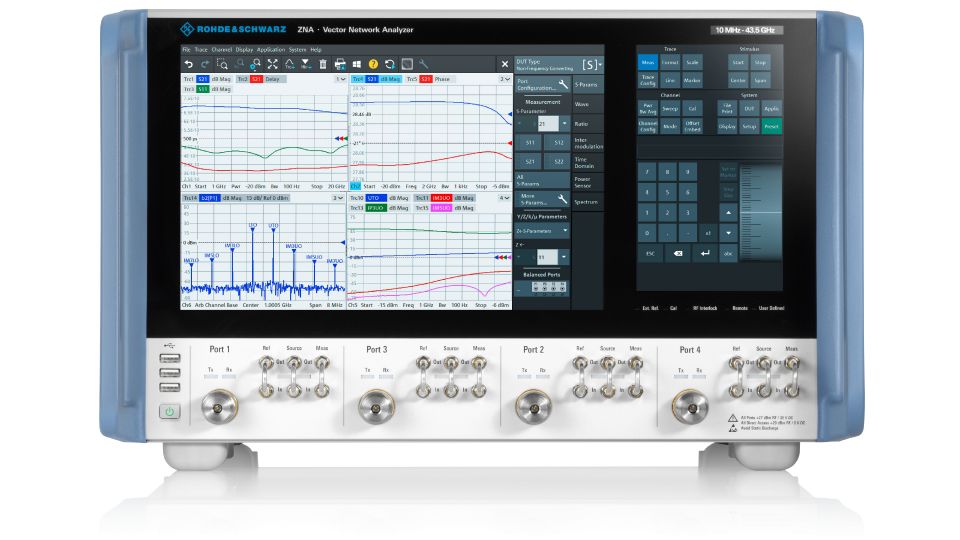

R&S®ZNA 向量網路分析儀設計用以滿足 TRM 測試的嚴苛量測需求，提供靈活且完整的放大器與頻率轉換測試方案，搭配內部合波器及最多四個內部訊號源，工程師可進行包括接收器交互調變測試（兩個交互調變訊號加兩個外部 LO）、壓縮測試、以及嵌入式 LO 裝置群延遲測試等廣泛量測，這使得 R&S®ZNA 成為處理複雜 RF 與微波系統的關鍵工具；當配備第二內部 LO (選配)，後面板可使用高達 26.5 GHz / +25 dBm 的第五訊號源作為高功率 LO。

R&S®ZNA 型錄下載 >

這款儀器具備高度靈活與強大測試能力，可內建最多四個訊號源，能靈活設定掃描模式與內部合波器，支援多種複雜測試，包括：交互調變、壓縮測試、頻率轉換模組特性量測（含雙 LO 設計）及嵌入式 LO 的群延遲測試。

所有訊號源皆可相位同步，精準地進行轉換器相位量測與波束形成模組的輻射模式測試；同時儀器具備多通道頻譜分析功能，最多可同時監測四個接收器，以高效率完成雜散訊號測試，搭配強化的觸發與脈衝 I/O，可精準同步 DUT 的相位與功率，確保量測一致；在兩埠配置下，儀器整合雙訊號源與高／低功率及雜訊指數選配，可完整評估 TRM 模組的關鍵性能，包括交互調變、壓縮點與群延遲等。

面對 TRM 複雜量測需求，R&S®ZNA 向量網路分析儀提供一套完整解決方案，結合先進放大器測試能力（壓縮點、交互調變、雜訊指數）、靈活頻率轉換、及相位同步訊號源，無論是多頻率轉換模組、嵌入式 LO 裝置，或是高低功率條件下的精密測試，R&S®ZNA 都能提供可靠、快速且高精度的量測結果，滿足現代 AESA 雷達與 TRM 系統對性能驗證與品質控制的嚴格要求。
