矽光子晶圓級封裝與 CPO 主動對位奈米級運動控制挑戰



隨著生成式人工智慧模型參數量的指數級暴增與高效能運算叢集（HPC）架構的擴張，資料中心的內部資料傳輸量已達到前所未有的境界，傳統基於銅線的電氣互連技術，在面對每秒數百 Terabit 的傳輸需求時，不僅面臨著無法克服的訊號衰減與串擾問題，其所產生的巨大功耗與熱量更成為系統擴展的致命傷，為了突破這道由物理學定律築起的高牆，「矽光子（Silicon Photonics）」與「共同封裝光學（Co-Packaged Optics, CPO）」技術正式從實驗室走向了大規模商業量產。

然而長期觀察半導體先進封裝與光電測試領域，當我們深入探究矽光子晶片的製程良率與成本結構時，會發現一個嚴峻的事實：晶片的設計與前段製造僅佔了挑戰的一小部分，真正的技術瓶頸與高達七成以上的製造成本，皆落在後段的「光學封裝」與「主動對位（Active Alignment）」環節，這是一場在次微米甚至奈米尺度下進行的三維空間幾何博弈，本文將純粹從光學物理、機械動力學與控制理論的底層邏輯出發，深度剖析現代矽光子封裝工程師在實務上所面臨的嚴苛法規與三大技術難題。

國際規範的演進：CPO 封裝的極限容忍度

在探討具體的運動控制痛點之前，我們必須先理解指導矽光子元件性能的國際最高準則，以最新修訂的光互聯論壇（OIF）針對 3.2T 與 6.4T 共同封裝光學的實作協議，以及 IEEE P802.3dj 超高速乙太網路標準為例，對於光學鏈路的總體插入損耗（Insertion Loss, IL）提出了極度嚴苛的限制。

在高速矽光子晶片中，光訊號必須在單模光纖（Single-Mode Fiber）與晶片上的矽波導（Silicon Waveguide）之間進行傳遞，單模光纖的纖芯直徑大約為八至九微米，而晶片內部的高折射率差矽波導，其模場直徑往往只有不到一微米，這種巨大的幾何尺寸與光學模場不匹配，使得光耦合的難度極高。

目前業界主流的耦合方式分為「光柵耦合（Grating Coupling）」與「邊緣耦合（Edge Coupling）」，對於追求極致頻寬與低損耗的 CPO 架構，邊緣耦合因其支援寬頻與偏振不敏感的特性而成為首選，然而根據最新的 OIF 測試規範，為了確保單一通道的插入損耗低於 0.5 dB，光纖陣列與矽波導端面在三維空間中的對位誤差，必須被嚴格控制在五十奈米（Nanometers）以內，這不僅僅是單純的線性位移容差，更包含了對於俯仰（Pitch）、偏擺（Yaw）與滾轉（Roll）等角度誤差的極低容忍度，角度偏差只要超過零點一微徑度（Microradian），就會導致嚴重的相位不匹配，使得光訊號無法有效進入波導，直接宣判該元件封裝失敗。

三大奈米級難題剖析

在上述嚴苛的物理限制與法規框架下，研發與製程工程師在建構矽光子晶圓級探測（Wafer-Level Probing）與封裝機台時，無可避免地會面臨三道極難跨越的技術高牆，這三大難題分別牽涉到多自由度機構的空間干涉、峰值尋找演算法的時域延遲、以及環境擾動對奈米級系統的破壞。

多自由度（6-DOF）空間干涉與寄生位移的數學矛盾

在進行邊緣耦合時，對位系統必須具備六個自由度：三個線性平移（X、Y、Z）與三個旋轉角度（俯仰、偏擺、滾轉），傳統的機台設計往往採用層層堆疊的線性滑台與旋轉台來實現這六個自由度，然而在矽光子測試實務中，這種「串聯運動學」設計會引發一個致命的物理矛盾：空間干涉與寄生位移。

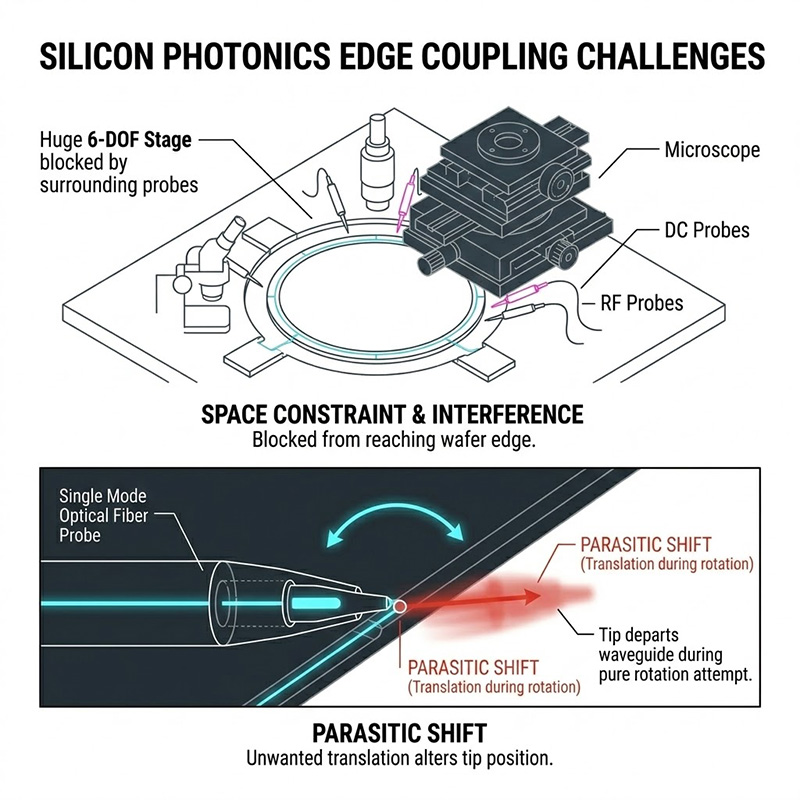

首先是空間受限，在晶圓級測試環境中，探針台內部同時佈滿了高頻射頻探針、直流電源探針與顯微鏡鏡頭，巨大的堆疊式光學對位平台根本無法靠近晶圓邊緣，更關鍵的是「寄生位移（Parasitic Shift）」問題，在光學對位中，工程師需要光纖的尖端精準地繞著矽波導的入光口進行純粹的角度旋轉調整，以尋找最佳的入射角。

但傳統旋轉台的物理旋轉中心是固定的機械軸心，當光纖尖端距離該機械軸心有數十毫米的距離時，任何微小的角度調整，都會基於三角函數的槓桿原理，在光纖尖端產生巨大的線性位移，這意味著當你為了解決角度偏差而轉動一個微徑度時，光纖尖端可能已經在空間中平移了數微米，徹底偏離了原本對準的波導核心，工程師必須不斷在旋轉與平移之間進行反覆的補償計算，這在要求每小時產出數百顆晶片的量產環境中是完全不可接受的。

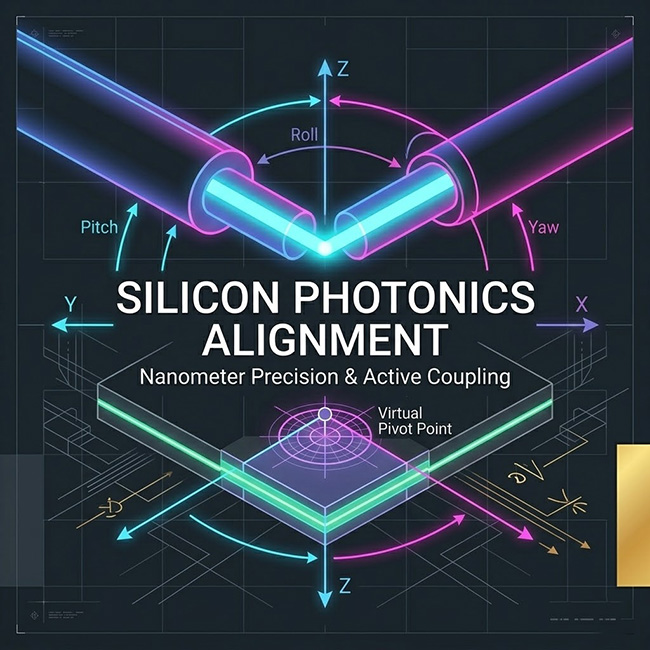

要解決此問題，系統必須能夠執行極其複雜的「空間矩陣逆運動學」運算，建立所謂的「虛擬旋轉中心（Virtual Pivot Point）」，也就是透過多個線性與旋轉軸的同動插補，讓系統模擬出一個位於空間中任意座標（例如光纖尖端端面）的旋轉中心，這不僅考驗著機械結構的絕對精度，更對控制器的浮點運算能力與多軸同步性提出了嚴峻的挑戰。

時域延遲對自動尋光（First-Light）與峰值爬升演算法的破壞

在盲尋狀態下尋找初始光訊號（First-Light），並在接收到光訊號後快速爬升至能量最高點（Peak-Finding），是主動對位技術的核心，光束的能量分佈通常呈現高斯曲線（Gaussian Profile），尋光過程本質上是一個在充滿雜訊的多維高斯曲面上尋找絕對最大值的數學最佳化問題。 在實務中，工程師常使用螺旋掃描（Spiral Scan）進行初始尋光，接著使用梯度下降或多維度爬山演算法（Hill Climbing）進行峰值鎖定，這類演算法的運作邏輯是：微動一個極小距離、讀取光功率計的數值、比較前後能量差異、計算梯度方向、決定下一步的運動向量。

這裡的技術難題在於「通訊架構的時域延遲（Latency）」，傳統架構中，演算法通常運行在外部的工業電腦（PC）上，電腦計算出軌跡後，透過乙太網路發送指令給馬達驅動器，驅動器移動馬達，然後光功率計讀取數值，再透過通訊介面將數據傳回電腦，這個資訊往返的迴路（Loop）無可避免地會產生數毫秒（Milliseconds）的延遲與非確定性的時基抖動（Jitter）。

在奈米級別的快速尋光中，幾毫秒的延遲是災難性的，當驅動器以每秒數十毫米的速度進行螺旋掃描時，若光功率數值的回傳延遲了兩毫秒，電腦記錄到的「峰值座標」與實際的「物理座標」將產生數十微米的巨大錯位，這種因為通訊架構所導致的「座標與能量數據不對齊」，會使得峰值尋找演算法陷入無窮的震盪與發散，最終導致對位失敗或耗費極長的時間，如何在超高頻率（例如每秒兩萬次更新率）下，將運動位置數據與光學感測器數據在次奈秒（Sub-nanosecond）的時間軸上進行絕對同步，是提升對位速度的核心關鍵。

奈米級擾動（驅動器雜訊、熱漂移與阿貝誤差）

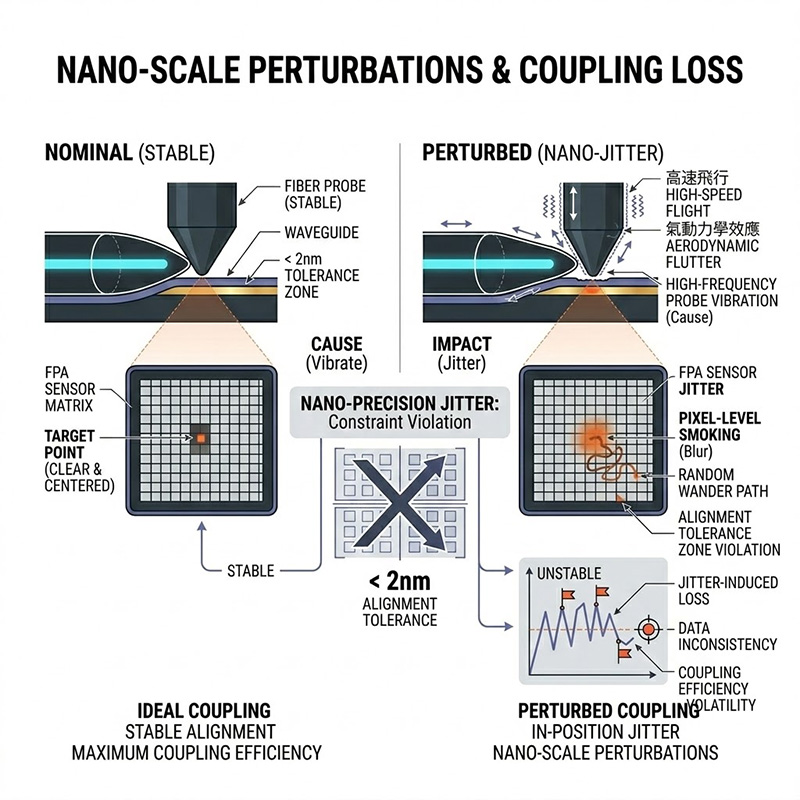

當對位容忍度逼近十幾奈米時，我們已經進入了量子層級的物理干擾領域，在這樣微觀的世界中，宏觀世界中微不足道的擾動都會被無限放大；首先是驅動器底層的電氣雜訊，傳統的脈衝寬度調變（PWM）伺服驅動器，透過高頻開關電晶體來控制電流，這種開關動作會產生電磁干擾（EMI）與電流漣波（Ripple），在驅動極高精密度的線性馬達時，這些電流漣波會直接轉化為機械平台在原地的微小震動（In-position Jitter）；對於要求兩奈米以下穩定度的矽光子對位而言，PWM 驅動器帶來的微震動，足以讓光學耦合效率產生百分之十以上的無規律跳動，導致測試數據失去可信度。

其次是環境的熱力學效應，在晶圓級探測與封裝過程中，高功率的雷射與晶片本身都會產生熱能，金屬材料具有熱脹冷縮的物理特性，在長達數十公分的機械結構迴路（Structural Loop）中，即使只有攝氏零點一微度的溫度變化，也會造成數奈米的結構熱漂移（Thermal Drift）。

最後是阿貝誤差（Abbe Error），這是一種導因於量測軸與移動軸不共線所產生的幾何誤差，在多軸堆疊的對位系統中，底層滑台導軌上幾角秒（Arc-second）的微小偏擺，經過上方層層結構的力臂放大後，在最頂端的光纖接觸點可能已經變成了數微米的巨大偏移，要克服這些奈米級擾動，工程師必須在機械設計上導入極致的平行運動學（Parallel Kinematics）架構以消除誤差累積，在驅動層面導入純線性（Linear）無雜訊放大技術，並在結構材料上進行極為嚴苛的熱力學管控。

總結上述分析，次世代矽光子晶片的晶圓級測試與光學封裝，已經演變成一場對抗幾何干涉、挑戰極致時間同步、並與奈米級物理擾動搏鬥的極限戰爭，在矽光子封裝這個容錯率低於五十奈米的微觀世界中，任何來自通訊層的延遲、伺服驅動器的電流漣波，或是機械結構的累積背隙，都會導致光學耦合效率的陡降與生產良率的毀滅性損失。

推薦解決方案

透過深度整合以下頂尖的軟硬體核心技術，我們能有效協助客戶符合 IEEE 與 OIF 最嚴格的矽光子規範，並實質提升製程的整體測試效率：

突破時域延遲的控制大腦：次奈秒光纖通訊與內建光學演算法

在系統整合的頂層，我們推薦 Automation1 iSMC 智慧型運動控制器，透過頻寬高達 2 Gbps 的專利 HyperWire® 光纖通訊匯流排，它能以高達 100 kHz 的超高頻率無縫同步多個運動軸，將系統時基抖動（Jitter）壓制在 1 奈秒以內，確保位置數據與光功率感測訊號在時間軸上的絕對吻合；Aerotech 將專為光子學打造的 AeroAlign 光學對位演算法 直接內建於控制器底層，包含支援多維度峰值尋找的 AeroAlignFast 與二維快速尋光的 AeroAlignSpiral，使系統能夠以最低的延遲自動完成盲尋與極值鎖定，將對位時間從過去的數分鐘大幅縮短至數秒鐘。

透過 HyperWire 光纖通訊匯流排，可對 Automation1 驅動器硬體下達多達 32 軸的伺服/步進馬達與雷射掃描頭的運動指令。

消滅寄生位移與阿貝誤差：多自由度奈米級定位平台

因應不同的負載與晶圓探測台的極端空間限制，Aerotech 提供由最先進技術打造的靈活硬體配置：

• FiberMaxHP / FAe系列主動對位系統：
  專為 24/7 高產能環境設計，採用非接觸式直接驅動技術，線性軸解析度高達 2 奈米，旋轉軸解析度達 0.05 微徑度，搭配控制器強大的逆運動學矩陣運算，我們能為您建立精準的「虛擬旋轉中心 (Virtual Pivot Point)」，讓光纖端面完美繞著矽波導的入光口進行多維度旋轉，徹底消滅寄生位移帶來的困擾。

FiberMaxHP 是 Aerotech 最新一代多軸光子對準系統，專為高通量 24/7 生產設計，採用先進非接觸式直接驅動技術，提供最高 6 軸超高精度定位，線性增量達 2 奈米 (nm)，旋轉精度達 0.05 微弧度 (µrad)


增強版 FiberAlign FA95e 和 FA130e 系列直驅多軸光子對準平台為高效能光子對位系統，融合業界領先的驅動技術與最先進的軸控技術；FAe 系列提供卓越的精度與最小步進尺寸，模組化設計允許使用者靈活選擇軸數、行程距離、與負載能力，精確符合各種應用需求，同時保持高速、高解析度與高精確度。

• HexGen 微型六軸平台 (如 HEX150 / HEX300系列)：
  對於空間極度受限的高階測試環境，我們推薦採用平行運動學架構的六自由度 (6-DOF) 平台，平行機構能將誤差平均分配，避免傳統堆疊滑台的阿貝誤差累積，並在極小的體積下提供高達百奈米級的絕對空間定位精度與 15 奈米級別的最小增量運動。

Aerotech HexGen HEX300-230HL Hexapod 六自由度 (Six-DOF) 定位系統，具備高剛性結構、次微米級精度及靈活配置，適用於同步輻射、半導體檢測與衛星測試

根除底層物理擾動：極致純淨的線性伺服驅動技術

為了解決傳統 PWM 驅動器帶來的電流雜訊與在位微震動（In-position Jitter），驅動層級可選配 Automation1 XL2e / XL5e 超低雜訊線性伺服驅動器，線性放大技術徹底消除了開關雜訊 (Switching noise) 與停滯時間 (Deadtime)，為直接驅動馬達提供最純淨的電流控制，這確保了系統在鎖定最佳光學耦合點時，具備業界最佳的奈米級在位穩定性，避免任何微小的雜訊擾動破壞得來不易的封裝精度。

iXL5e 是一款整合 Automation1-iSMC 運動控制器的高性能線性伺服驅動器。提供次奈米級定位能力、低雜訊運作與高達 12 軸的同步控制；支援 EtherCAT、Modbus TCP，並包含 STO 安全功能，適用於渦電流檢測、感測器測試等精密應用。

每個尖端實驗室與量產產線的需求皆獨一無二，系統配置的細節將隨著您的測試應用、檢驗規範、場地空間與待測物特性而有所不同，準備好升級您的測試能量了嗎？立即聯繫「奧創系統」！憑藉我們深厚的系統整合經驗與技術底蘊，奧創團隊隨時為您提供最深入的系統規劃、軟硬體選配建議與頂級技術支援，與您攜手建構專屬的完美測試解決方案。
