衛星任務成功的關鍵：負載與地面站之硬體迴路測試技術深度剖析
衛星負載與地面站在現代通訊及觀測任務中的核心地位與驗證挑戰
衛星系統在現代全球通訊、地球觀測、導航定位及科學研究等領域扮演著不可或缺的角色，其任務的複雜性與重要性日益俱增。其中，衛星負載 (Payloads)，作為衛星上執行特定任務的儀器、設備或系統的總稱，例如：通訊轉頻器、遙測感應器或科學探測儀，是衛星發揮其核心功能的關鍵所在。與此同時，地面站 (Ground Stations) 則構成了衛星與地面網路之間的資訊交換樞紐，負責衛星的追蹤監控、指令上傳、遙測數據接收以及任務支援等關鍵作業，是確保衛星任務順利運行的重要環節。
然而，衛星負載與地面站系統的設計與運作面臨諸多嚴峻挑戰；負載需在嚴苛的太空環境（如輻射、劇烈溫差）下長時間穩定工作，且其內部系統高度複雜，各子系統間的交互作用亦不容忽視；地面站則需處理高速率的數據傳輸、精密的天線追蹤，並在長距離傳輸下確保訊號完整性。由於衛星任務一旦發射後便難以進行物理維修，且任何微小的故障都可能導致巨大的經濟損失與任務失敗，因此，在衛星發射前對負載及地面站系統進行全面而嚴謹的測試與驗證，已成為降低任務風險、確保任務成功的必要手段。
硬體迴路 (HIL) 模擬：實現高保真度測試的關鍵技術
傳統的元件級測試或純軟體模擬，雖能在一定程度上驗證系統功能，卻難以完全再現真實操作環境中各硬體元件間的複雜交互作用及非預期行為；為此，硬體迴路 (HIL, Hardware-in-the-Loop) 模擬測試技術應運而生，成為衛星與航太領域中一項極為關鍵的驗證手段；HIL 測試的核心概念是將真實的硬體組件（即待測物）整合到一個包含模擬環境與其他模擬系統組件的閉環測試平台中，藉此評估該硬體在接近真實操作條件下的行為與效能。
HIL 測試的顯著優勢包括：
- 能夠在更接近真實操作情境下評估硬體效能。
- 有助於在開發早期階段即偵測到硬體整合、介面匹配及動態交互等問題。
- 相較於全實體系統整合測試或實際在軌測試，大幅降低了測試成本與風險。
- 允許工程師安全且有效地測試系統在邊緣條件、故障模式下的反應。
- 提供高度可重複性與可控制性的測試環境，利於問題追蹤與效能優化。
針對衛星負載與地面站的特定 HIL 測試應用與模擬參數
dBm 專注於提供符合客戶當前及未來需求的特定應用解決方案。
SATGEN 衛星軌道建模軟體專為 ACE9600 先進通道模擬器設計，內建精確軌道模擬場景引擎，可自動產生星曆數據與通訊鏈路參數，支援低軌衛星、地面載具、船舶與航空器，適用於衛星通訊、無線測試與國防應用。
衛星負載 HIL 測試情境與關鍵模擬減損
負載係指衛星上搭載的儀器、設備或系統，其設計用以執行專業功能，例如通訊中繼或科學觀測；透過模擬各種減損 (impairments) 與操作情境，硬體迴路 (HIL) 測試能夠在接近真實條件下，全面評估衛星負載組件（例如轉頻器和天線）的效能與可靠性。
利用如 ACE9600 先進通道模擬器 這類設備，可以模擬多種由硬體引起的失真，這些失真對於驗證負載的射頻鏈路特性至關重要，可模擬的硬體導致之失真包括：
- 訊號壓縮 (Signal Compression)：
主要由功率放大器進入飽和區引起，導致訊號幅度失真與頻譜再生，影響訊號品質。 - 交互調變失真 (IMD)：
當多個載波訊號同時通過非線性元件（如放大器）時產生，會產生不需要的交互調變產物，可能干擾鄰近通道。 - AM/PM 失真 (Distortion)：
指訊號的幅度變化（AM）引起非預期的相位變化（PM），是功率放大器非線性的另一種表現形式，會劣化數位調變訊號的誤差向量幅度 (EVM)。 - 相位雜訊 (Phase Noise)：
來自本地振盪器等元件的隨機相位波動，會降低接收機的靈敏度並影響載波同步的準確性。 - 群組延遲斜率 (Group Delay Slope)：
指在一定頻寬內，群組延遲隨頻率的變化率，不平坦的群組延遲會導致寬頻訊號的波形失真。 - 振幅斜率 (Amplitude Slope)：
指在一定頻寬內，增益或衰減隨頻率的變化率，不平坦的振幅響應同樣會造成訊號失真。 - 通帶凹口/濾波 (Passband Notching/Filtering)：
用以模擬不同國家或地區的頻譜監管要求，或評估系統中濾波器的實際帶通/帶止特性對訊號的影響。
地面站 HIL 測試情境與關鍵模擬減損
地面站促進在軌衛星與地面網路之間的資料交換、追蹤與監測衛星運作，並為衛星通訊系統提供任務支援服務等其他關鍵任務，地面站硬體迴路 (HIL) 測試則透過模擬各種由硬體引起的減損，評估系統在具挑戰性的部署後條件下的響應。
利用如 ACE9600 先進通道模擬器，可模擬的減損包括：
- 訊號壓縮 (Signal Compression)：
評估地面站接收機在面對來自衛星的強訊號或自身射頻鏈路中放大器飽和時的處理能力。 - 交互調變失真 (IMD)：
驗證地面站接收機在存在多個下行鏈路訊號或潛在干擾源時的抗干擾能力。 - AM/PM 失真 (Distortion)：
分析地面站射頻前端或中頻處理單元中，非線性效應對訊號相位的影響。 - 相位雜訊 (Phase Noise)：
測試地面站鎖相迴路 (PLL) 及下變頻系統在特定相位雜訊水平下的同步與解調效能。 - 群組延遲斜率 (Group Delay Slope) 與 振幅斜率 (Amplitude Slope)：
全面評估地面站接收鏈路在整個工作頻寬內的線性度與平坦度，確保對寬頻訊號的低失真處理。
ACE Client 進階通道模擬器終端控制軟體
ACE Client軟體具備強大且直覺的圖形介面，幫助使用者精確控制ACE9600通道模擬器，並進行詳細的訊號分析，從訊號擷取、濾波器響應設計、相位雜訊測試到放大器特性分析，ACE Client 能夠模擬多種通訊環境中的非理想效應，確保測試結果的可靠性與可再現性。
ACE Remote Control 介面可遠端控制 ACE9600 衛星與無線通訊通道模擬器，使用者可調整 延遲、衰減、頻率偏移、相位偏移 及 AWGN 雜訊 等通道參數，模擬真實通訊環境；右側的 動態設定 提供觸發與更新選項，確保測試靈活性與可重現性。
ACE Remote Control 的動態參數圖形 (Dynamic Parameter Graphs) 介面，用於監測 延遲、頻率偏移、衰減、雜訊功率、相位偏移 等通道參數變化。使用者可透過動態模式與內部觸發調整測試條件，支援單次或循環模式。
ACE Remote Control 的訊號擷取 (Capture) 介面，用於監測並分析 I/Q 訊號、均方根值 (RMS) 及功率頻譜 (Power Spectrum)，介面顯示通道 1 (Ch1) 在訊號劣化之後的擷取結果，並提供即時視覺化波形分析；右側面板允許使用者設定靜態模式 (Static Mode)，並存取或調用預設測試配置，確保測試環境的可重現性。
ACE Remote Control 的放大器特性測試介面，用於分析放大器的 輸出功率 和 輸出相位 相對於 輸入功率 的變化；圖表中的 藍色曲線 代表輸出功率 (dBFS) 相對於輸入功率的關係，而 紅色曲線 則顯示輸出相位 (degrees) 的變化；透過該介面，使用者可以手動選取曲線上的數據點，進行詳細分析或調整測試條件；此外，介面提供 數據匯出 功能，以利於進一步處理與記錄測試結果。
ACE Remote Control的濾波器精靈 (Filter Wizard) 設定介面，用於設計和配置數位濾波器的頻率響應特性；介面提供多種濾波器設定選項，包括 振幅斜率、振幅波紋、頻段限制，使用者可以根據測試需求選擇適合的濾波器類型；右側的參數輸入欄允許設定 帶通截止頻率 (Fpass)、阻帶截止頻率 (Fstop)、取樣頻率 (Fsampling)，並可調整 峰對峰波紋 (Ripple)，以確保濾波器的精度與效能；此外，使用者還可選擇應用 Hanning 加窗函數 (Hanning Windowing) 來優化頻譜響應。 畫面下方的圖表顯示 單邊振幅響應，幫助使用者直觀理解濾波器在帶通、過渡區與阻帶的頻率響應。
ACE Remote Control 的濾波器響應視覺化介面，用於分析濾波器的頻率響應特性；圖表顯示頻率響應幅度以 dB 為單位，相對於 頻率 (MHz) 的變化，反映濾波器對不同頻率成分的衰減特性；使用者可以選擇 線性或對數刻度，並透過游標點選查看特定頻率的響應數值；此外，左側面板提供不同的數據視圖選項，包括 相位響應、幅度樣本 及 相位樣本，以支援更全面的濾波器分析。
ACE Remote Control的相位雜訊特性分析介面，用於評估訊號源的相位雜訊表現；圖表顯示 雜訊功率密度隨 頻率偏移 (Hz) 變化的情況，幫助使用者分析振盪器或通訊系統中的相位雜訊影響，曲線上的數據點可選擇並調整，以便詳細檢視特定頻率偏移處的相位雜訊數值；透過該介面，使用者可比較不同測試條件下的相位雜訊表現，並確保訊號源的頻譜純度符合通訊或雷達應用的要求。
ACE Remote Control 的 IMUX/OMUX 濾波器響應分析 介面，用於評估濾波器的頻譜特性；上方圖表顯示濾波器的頻譜響應，下方圖表則呈現 頻率響應幅度 (dB) 相對於 頻率 (MHz) 的變化，幫助分析濾波器的衰減與帶阻特性；左側提供 頻率響應、相位響應、幅度與群時延分析 選項，支援詳細測試。
實現進階動態 HIL 模擬
雖然上述 HIL 測試主要關注硬體本身的特性與減損，但這些硬體運作的實際條件（例如輸入訊號的功率位準、頻率特性）往往是動態變化的，這可能受到衛星與地面站間相對運動（產生都卜勒頻移、路徑損耗變化）或負載負載動態調整等因素影響。為了更全面地模擬真實操作情境，可將 ACE9600 與專業的軌道與情境模擬軟體結合：
- 透過 ACE Client 先進通道模擬器客戶端軟體，使用者可以靈活配置和控制 ACE9600 產生的各種靜態或動態硬體減損參數。
- 結合 SatGen 衛星軌道模型產生軟體，可以生成衛星或飛行器的運動軌跡，這些軌跡資料能用於驅動通道模型中的動態參數（如變化的訊號強度或頻移），從而為 HIL 測試中的待測硬體提供更真實的動態輸入條件。

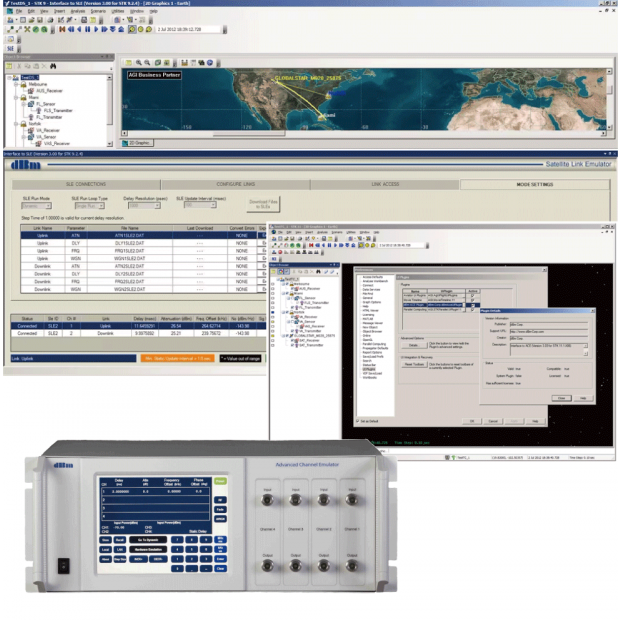

- 利用 dBm ACE Plugin for STK，則可以將 ACE9600 無縫整合至 Systems Tool Kit (STK) 這種複雜任務模擬環境中，使得 HIL 測試的輸入條件能直接源於高保真度的任務情境模擬，進一步提升測試的真實性與有效性。
HIL 測試於提升衛星任務成功率的價值
綜上所述，針對衛星負載與地面站的硬體迴路 (HIL) 測試，是現代衛星任務開發與驗證流程中不可或缺的一環；此技術透過在實驗室環境中精確模擬硬體元件在真實操作條件下（包括各種硬體導致之失真與動態運作情境）的行為，能夠顯著降低任務風險。
選擇如 ACE9600 先進通道模擬器 這樣能夠精確模擬廣泛硬體減損的先進測試解決方案，有助於工程師在開發早期即發現並解決潛在的設計與整合問題，從而提升系統的可靠性與效能，加速開發週期，並減少在昂貴的後期整合階段或實際部署後才發現問題的風險。最終，全面且高保真度的 HIL 測試是確保衛星任務圓滿成功、達成其科學、通訊或觀測目標的堅實技術保障，並為未來更複雜、更具挑戰性的太空任務奠定穩固基礎。
