衛星數位介面除錯：SpaceWire 與 SpaceFibre 的協定分析與訊號完整性

衛星數位介面除錯：SpaceWire 與 SpaceFibre 的協定分析與訊號完整性

如果說射頻（RF）鏈路是衛星與地球對話的嘴巴，那麼數位介面（Digital Interface）就是衛星內部的神經網路，在 2026 年的新太空（NewSpace）時代，衛星不再只是被動的「彎管（Bent-pipe）」，而是具備高度再生（Regenerative）處理能力的飛行伺服器，隨著機載合成孔徑雷達（SAR）、高光譜相機以及軟體定義無線電（SDR）的普及，衛星內部的資料傳輸量正以指數級增長。

為了應對這些海量數據，衛星匯流排標準已從傳統的 MIL-STD-1553B，全面轉向更高速的 SpaceWire（ECSS-E-ST-50-12C）以及傳輸速率高達數 Gbps 的 SpaceFibre，然而隨著速度的提升，數位訊號的物理特性發生了質變，研發工程師在實務上正面臨「類比效應干擾數位傳輸」的三大嚴峻難題。

難題一：高速下的訊號完整性（Signal Integrity）崩潰

在低速時代，數位訊號是完美的 0 與 1，但在 SpaceFibre 等級的高速傳輸下（Gbps 等級），印刷電路板（PCB）上的銅箔走線不再是單純的導線，而是充滿寄生電容與電感的傳輸線。

• 物理現象：
  當訊號頻率升高，集膚效應（Skin Effect）與介電損耗會導致訊號衰減，更嚴重的是「碼間干擾（Inter-Symbol Interference, ISI）」，這就好比一個人在說話時語速太快，上一個字的尾音還沒結束，下一個字就開始了，導致聽者（接收端晶片）無法分辨字與字的界線。
• 眼圖的閉合：
  工程師通常透過「眼圖（Eye Diagram）」來評估訊號品質，理想的眼圖應該像一隻張大的眼睛，代表 0 與 1 的區別清晰，但在高速且充滿雜訊的環境下，抖動（Jitter）與雜訊會讓這隻眼睛瞇起來甚至閉合，導致誤碼率（BER）飆升，通訊鏈路中斷。

難題二：協定層與實體層的除錯斷層

SpaceWire 與 SpaceFibre 採用了複雜的分層通訊協定，包含實體層、訊號層、字元層到封包層。

• 除錯盲點：

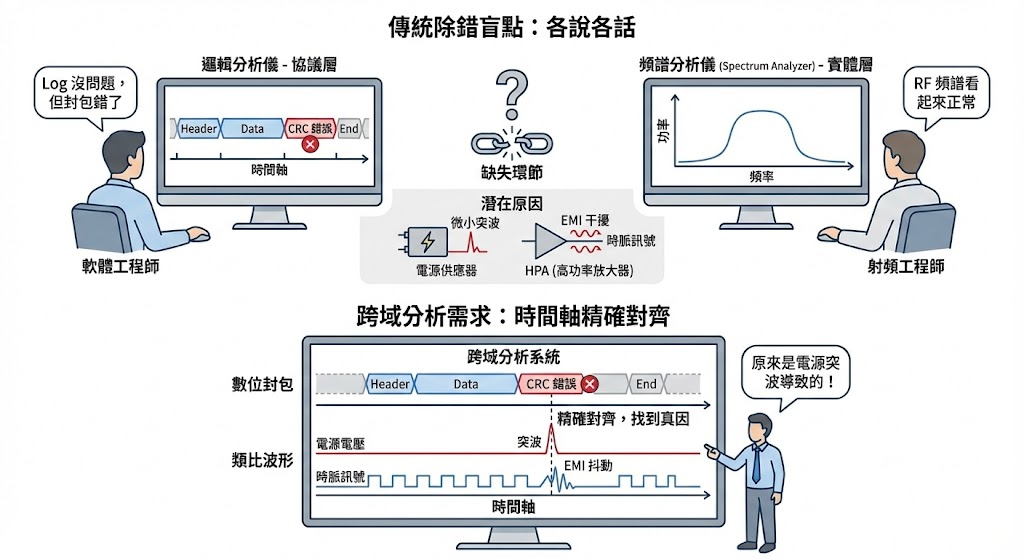

  當通訊發生錯誤時（例如 CRC 校驗失敗或連線重置），傳統的邏輯分析儀只能告訴你「封包錯了」，卻無法告訴你「為什麼錯」，是因為電源供應器的一個微小突波？還是因為鄰近高功率放大器（HPA）啟動時產生的電磁干擾（EMI）耦合到了時脈訊號上？
• 跨域分析需求：
  研發人員往往陷入兩難：射頻工程師看著頻譜分析儀說 RF 沒問題，軟體工程師看著 Log 說程式碼沒 bug，但系統就是會偶發性當機，這中間缺失的環節，就是將「類比波形」與「數位封包」在時間軸上精確對齊的能力。

難題三：間歇性故障（Intermittent Faults）的捕捉

這是所有測試工程師的惡夢，故障現象可能在實驗室跑了三天三夜才出現一次，或者只在特定的溫度循環與電源波動組合下發生。

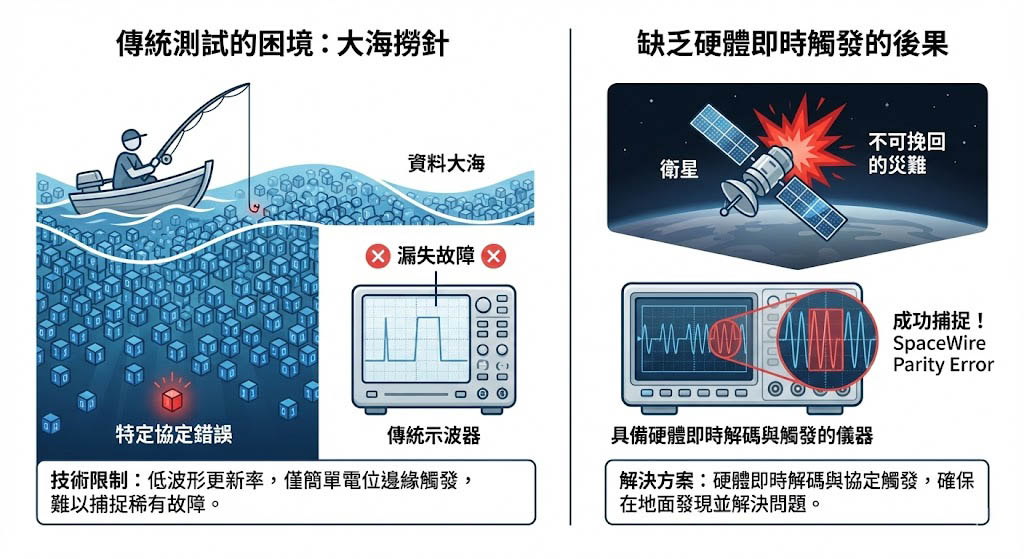

• 技術限制： 傳統示波器的波形更新率有限，且觸發系統通常只能針對簡單的電位邊緣進行觸發，要捕捉一個隱藏在數十億個正常位元中的特定協定錯誤（例如：SpaceWire 的 Parity Error 或特定的控制字元序列），就像在大海撈針。若儀器沒有具備基於硬體的即時解碼與觸發能力，這類問題往往會被遺漏，直到衛星發射升空後才釀成不可挽回的災難。

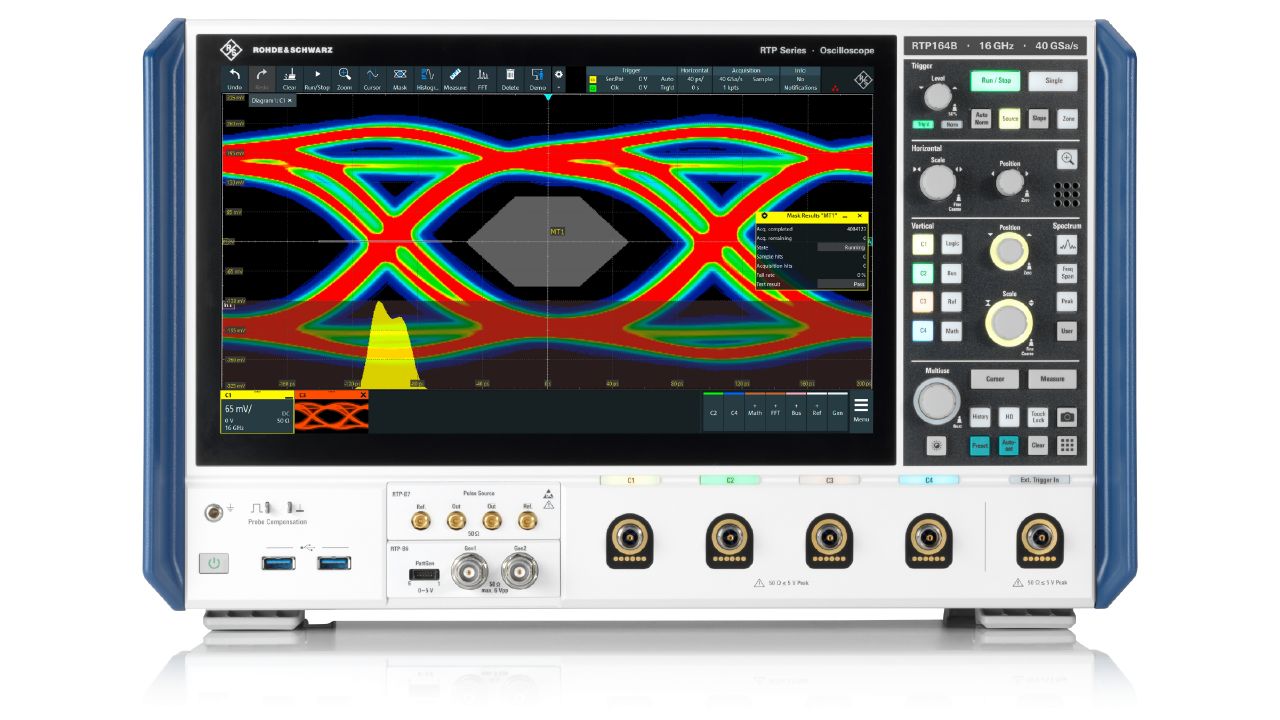

面對上述從實體層訊號完整性到協定層邏輯除錯的跨域挑戰，單一功能的儀器已無法滿足需求，您需要的是一套能同時透視「類比波形」與「數位邏輯」的 「全方位數位介面驗證系統」，Rohde & Schwarz (R&S) RTP 高性能示波器可作為解開衛星神經網路謎團的核心鑰匙，其整合了頻率、協定和邏輯分析功能的多域測試平台。

方案一：硬體加速的即時解碼與觸發 (R&S RTP-K65/K52)

針對 SpaceWire 與 SpaceFibre 的除錯，利用 R&S RTP 獨有的 硬體觸發與解碼技術，不同於傳統示波器依賴軟體後處理（速度慢且有盲區），RTP 利用專用 ASIC 晶片在訊號擷取的當下即時進行處理。

• 精準捕捉異常： 您可以設定特定的協定條件作為觸發源，例如「當 SpaceWire 出現同位檢查錯誤（Parity Error）」或「當 SpaceFibre 偵測到特定的控制字（Control Word）」時，示波器立即凍結波形。
• 類比與數位的連結： 當觸發發生時，您不僅能看到錯誤的封包內容，還能同時檢視該時刻的類比波形細節。這讓您能直接判斷：這個 bit 的錯誤，是不是因為電壓瞬間跌落（Glitch）或時脈訊號的過度抖動所造成的。

配備 R&S®RTP-K65 選配功能，R&S®RTP 即可輕鬆解碼與除錯 SpaceWire 串列協定


方案二：多域關聯分析 (Multi-Domain Correlation)

衛星系統極為複雜，數位介面的錯誤往往來自外部干擾，R&S®RTP 支援多達四個類比通道與多個數位通道的同步分析。

• 系統級除錯： 想像一個場景，您可以同時量測 射頻鏈路（RF Link）、直流電源軌（DC Power Rail） 以及 SpaceWire 資料匯流排，透過時間同步，您可以清楚地觀察到：「當射頻放大器啟動的瞬間（通道1），電源電壓產生了微小波動（通道2），導致 SpaceWire 匯流排上出現了一個雜訊尖峰（通道3），最終引發了封包錯誤（解碼視窗）」。
• 視覺化關聯： 這種將電源完整性、訊號完整性與協定分析結合在同一畫面的能力，是快速釐清系統級干擾根源的唯一途徑。

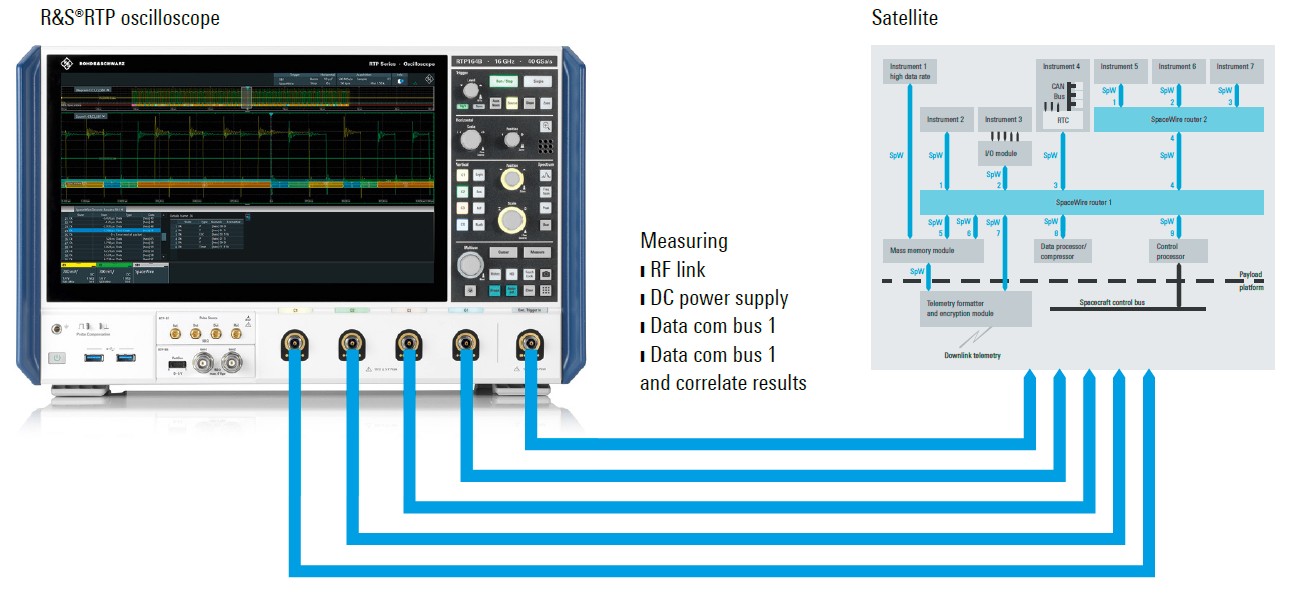

每一條 R&S®RTP 通道都能測量不同的領域（如 射頻連結、直流電源供應、數據通訊匯流排），並能將這些測量結果進行相關性分析。


方案三：先進的訊號完整性驗證 (Signal Integrity)

針對 SpaceFibre 等高速介面，我們提供完整的訊號完整性分析工具。

• 眼圖與抖動分析： 系統能自動從長數據流中恢復時脈，繪製出清晰的眼圖，並分離出隨機抖動（RJ）與確定性抖動（DJ），這協助工程師優化 PCB 佈線與等化器（Equalizer）設定，確保「眼睛」張得夠開，符合 ECSS 標準的容限要求。
• 去嵌入（De-embedding）： 考量到測試夾具與電纜可能對高頻訊號造成的損耗，R&S RTP 支援即時去嵌入功能，能數學上移除測試附件的影響，還原晶片接腳處最真實的訊號樣貌。

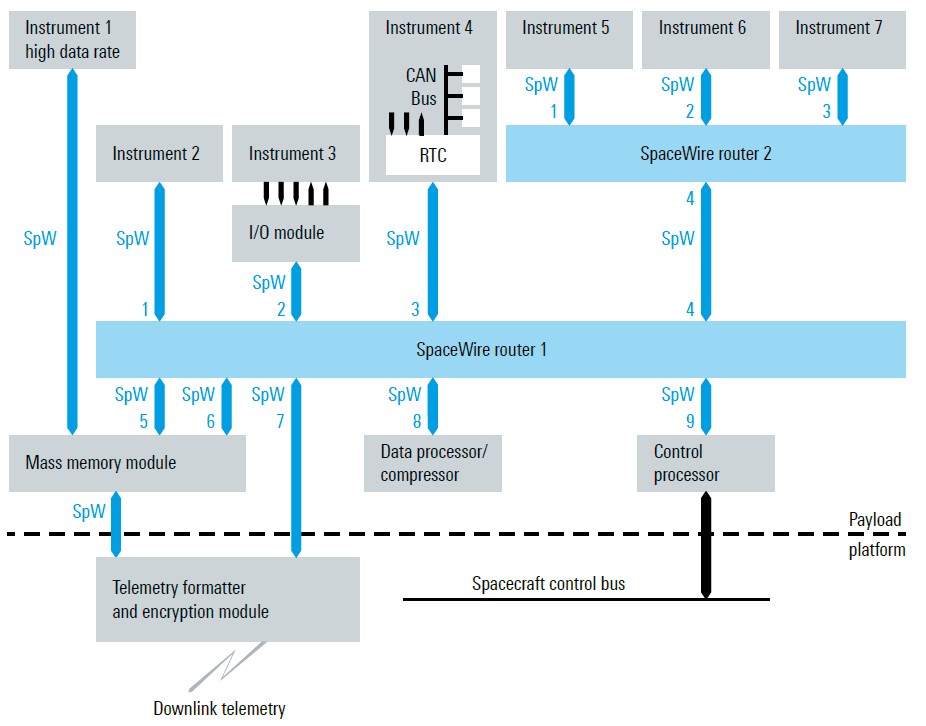

SpaceWire 架構：使用了兩台 SpaceWire 路由器，以提供衛星內不同儀器與模組之間的連通性。


方案四：支援多種航太通訊標準

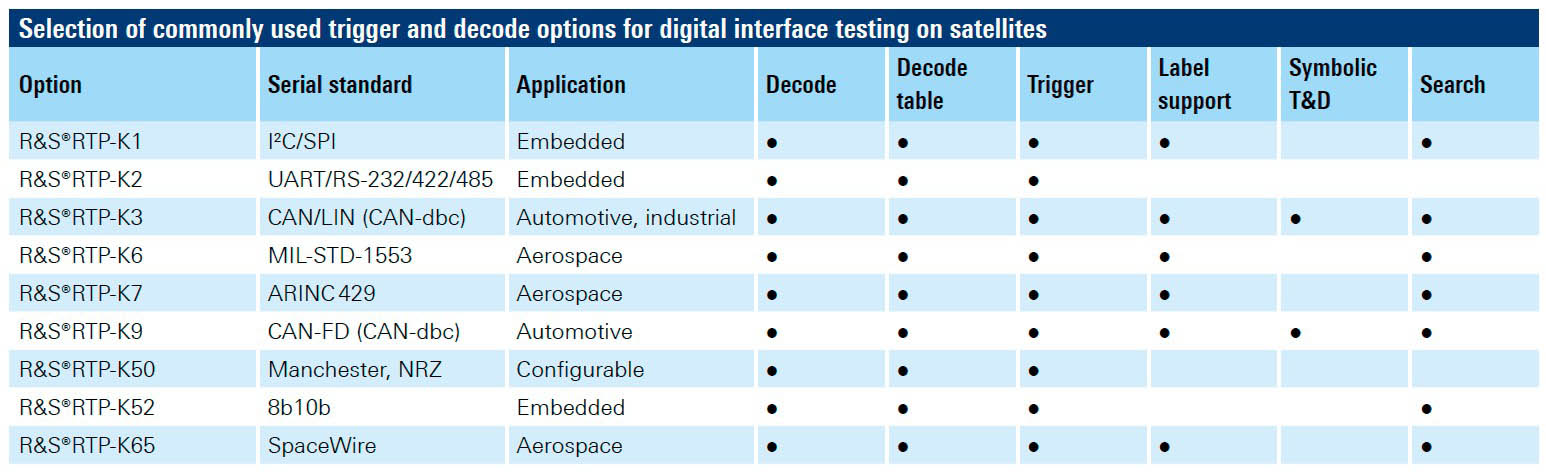

除了 SpaceWire (R&S RTP-K65) 與 SpaceFibre (基於 8b/10b 的 R&S RTP-K52)，該平台也支援 MIL-STD-1553 (R&S RTP-K6)、ARINC 429 (R&S RTP-K7) 以及 CAN/CAN-FD 等常見於衛星平台與酬載控制的匯流排標準，這意味著只需一套系統，即可涵蓋衛星從傳統低速控制到現代高速資料傳輸的所有測試需求。

實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

立即聯繫奧創系統，讓我們協助您打通衛星的數位經脈，確保每一位元的資料都能在太空中精準傳遞，零失誤、零延遲。
