超越虛實界線
數位分身賦能RF與PNT系統全生命週期驗證的黎明

在萬物互聯、智慧自主的時代浪潮下，無線通訊（RF）與定位、導航及授時（PNT）系統已成為現代科技社會的神經網路與時空基石，從無處不在的行動通訊、高精度的GNSS導航、到複雜的車聯網（V2X）與工業物聯網（IIoT）應用，其穩定性、效能與可靠性直接決定了整個系統乃至社會的運作效率與安全；然而，這些系統日益增長的複雜性——多標準共存、動態頻譜共享、嚴苛環境挑戰、以及對極高精度與韌性的追求——使得傳統的測試驗證方法學面臨前所未有的瓶頸。

數位分身（Digital Twin）技術的出現，為突破這一困境帶來了革命性的曙光，它不再局限於實體製造領域，而是迅速拓展至RF與PNT等高科技系統的設計、開發、測試與運行維護全生命週期，一個RF與PNT的數位分身，是真實物理系統、過程或環境在數位空間中的高傳真、動態映射，它能夠整合來自模擬、實測以及運行時的數據，不僅精確複現物理實體的特性與行為，更能進行預測、分析與優化；本文將深入剖析RF與PNT數位分身的構建原理、核心技術挑戰，以及如何透過先進的模擬、記錄回放與分析工具（如XPLORA系列GNSS模擬器、RP-6500寬頻記錄回放系統、ACE Client進階通道模擬器及GIDAS干擾偵測系統），實現從實驗室高傳真模擬到真實世界動態映證的完整策略，開啟PNT與RF系統驗證的新境界。

解構RF與PNT數位分身－從數據到智慧的映射之路

RF與PNT數位分身的核心構成與技術層次

一個完整的RF與PNT數位分身，並非單一技術，而是一個多層次、多技術融合的複雜系統，其核心構成通常包括：

1. 高傳真物理模型層 (High-Fidelity Physical Model Layer)：
   • 訊號源模型：
     精確模擬各種RF訊號源的特性，例如GNSS衛星訊號（由XPLORA Pro、CAST 1000、CSAT-GNSS等模擬，並可結合SATGEN衛星軌道建模軟體進行精密軌道定義）、通訊基地台訊號（可由Averna AST-1000等多功能訊號源模擬）、雷達目標回波等。
   • RF傳播通道模型：
     模擬訊號在真實物理環境（都市、室內、山區、海洋等）中的傳播特性，包括路徑損耗、多路徑效應、都卜勒頻移、陰影衰落、大氣層影響等，這是ACE Client進階通道模擬器 及 ACE9600（可整合DBM ACE Plugin for STK）的核心功能。
   • 待測物(DUT)模型/實體：
     可以是DUT的數位模型（用於早期SIL測試），也可以是真實的硬體（用於HIL測試），若DUT包含運動部件或IMU，則六軸運動平台 (Hexapod)可提供物理運動的精確模擬。
   • 干擾環境模型：
     模擬各種有意或無意的RF干擾與欺騙訊號，由GNSS導航干擾模擬系統或NavTD-M23等設備產生。
2. 感測與數據採集層 (Sensing and Data Acquisition Layer)：
   • 真實世界數據輸入：
     透過寬頻RF記錄與回放系統（如Averna RP-6500）和頻譜監測與分析系統（如GIDAS系列、XPLORA-Trace）從真實操作環境中捕捉RF頻譜數據、GNSS觀測值、干擾事件等，用於校準、驗證數位分身模型，或直接作為測試輸入。
   • DUT狀態數據反饋：
     在HIL測試中，即時採集DUT的效能指標、內部狀態參數。
3. 數據處理與融合層 (Data Processing and Fusion Layer)：
   • 對採集到的海量數據進行清洗、對齊、特徵提取與融合。
   • 將模擬數據與實測數據進行比較分析，評估數位分身模型的準確性。
4. 分析、預測與優化層 (Analysis, Prediction, and Optimization Layer)：
   • 利用數位分身進行各種「假設（What-if）」分析，預測DUT在不同場景下的行為。
   • 進行效能瓶頸分析、故障診斷、演算法優化等。
   • 透過AI/ML技術，使數位分身具備一定的自學習和自適應能力。
5. 可視化與互動介面層 (Visualization and Interaction Layer)：
   • 以直觀的方式（如3D場景、數據圖表、效能儀表板）呈現數位分身的狀態、模擬過程與分析結果。
   • 提供互動介面，允許使用者配置模擬參數、定義測試案例、觸發特定事件。

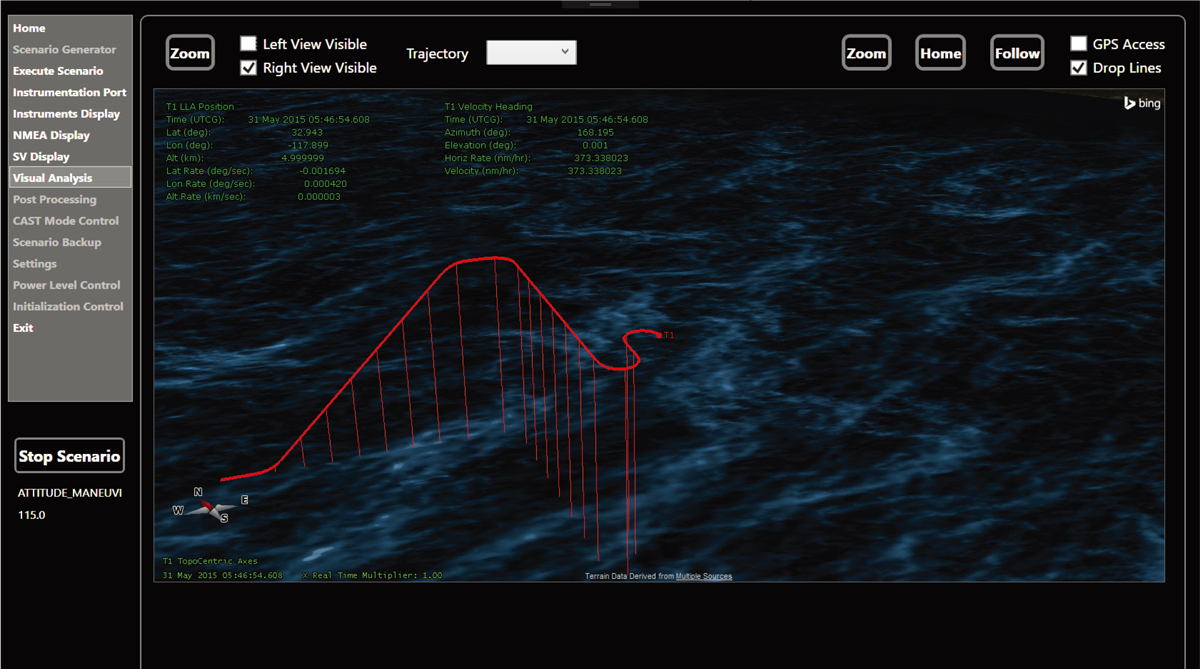

先進的PNT模擬系統，如CAST Navigation的解決方案，能夠將高傳真的GNSS/INS模擬與三維動態場景可視化相結合，是構建PNT數位分身的關鍵技術之一。

構建RF與PNT數位分身的關鍵挑戰

• 模型的忠實度與即時性：
  如何確保數位模型（尤其是RF傳播通道和複雜干擾模型）能夠足夠精確地反映真實世界的物理特性，並且能夠即時運算以支援HIL等應用。
• 多源異構數據的同步與融合：
  來自不同模擬器、感測器、實測設備的數據，其格式、時間基準、更新率各不相同，如何實現高精度的同步與有效融合是一大難點。
• 數據的有效管理與利用：
  數位分身的運作會產生和消耗海量數據，如何高效儲存、管理、檢索和分析這些數據。
• 模型的持續更新與演化：
  真實世界的環境和系統特性是動態變化的，數位分身模型需要具備持續學習和自我演化的能力，以保持其有效性。
• 標準化與互操作性：
  不同廠商的模擬工具、硬體設備、數據格式之間的互操作性，是構建複雜數位分身生態系統的基礎。

RF與PNT數位分身的構建與驗證核心技術

RF與PNT數位分身的實現策略－從實驗室高傳真模擬到真實世界動態映證的技術路徑

構建並有效利用RF與PNT數位分身，需要在實驗室中復現極端複雜且動態變化的真實世界，這依賴於一系列尖端模擬與測試技術的協同運作。

實驗室中的「完美風暴」：高傳真RF訊號與傳播環境的創生

數位分身的起點，是對目標RF訊號環境的精確定義與產生，這要求測試平台不僅能模擬「乾淨」的理想訊號，更能疊加真實世界中無處不在的複雜傳播效應和潛在干擾：

• 全場景GNSS訊號環境模擬：
  利用如XPLORA Pro、CAST 1000、CSAT-GNSS等先進GNSS模擬器，結合SATGEN衛星軌道建模軟體，可以精確模擬從開闊地到深都市峽谷、從靜止到高動態的各種GNSS訊號條件，包括所有可見衛星的精密軌道、時鐘誤差、大氣延遲、以及多頻多模訊號的完整結構。
• 複雜RF傳播通道的即時仿真：
  透過ACE Client進階通道模擬器或ACE9600（可整合DBM ACE Plugin for STK等專業建模工具），可在模擬的GNSS或其他RF訊號（如由Averna AST-1000產生的通訊或廣播訊號）上即時疊加多路徑、衰落、都卜勒擴展、訊號遮蔽等複雜通道效應，其參數可以動態調整以模擬真實環境的時變特性。
• 可控電磁干擾環境的構建：
  利用GNSS導航干擾模擬系統或NavTD-M23，可以在實驗室中產生多種類型、多個方向、可精密控制功率與波形參數的Jamming與Spoofing訊號，用以評估DUT在惡意電磁攻擊下的穩健性與安全防護能力。

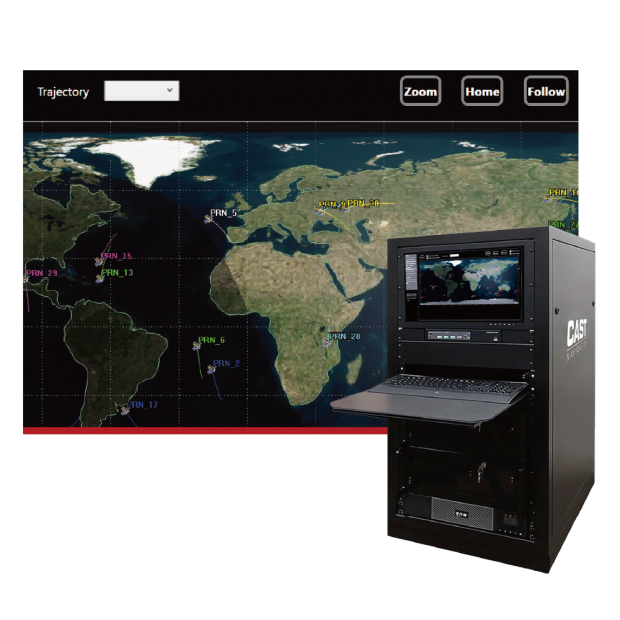

如CSAT-GNSS等高階GNSS射頻訊號建模與模擬系統，是構建PNT數位分身中GNSS訊號環境的核心，能提供極高傳真度的訊號模擬。

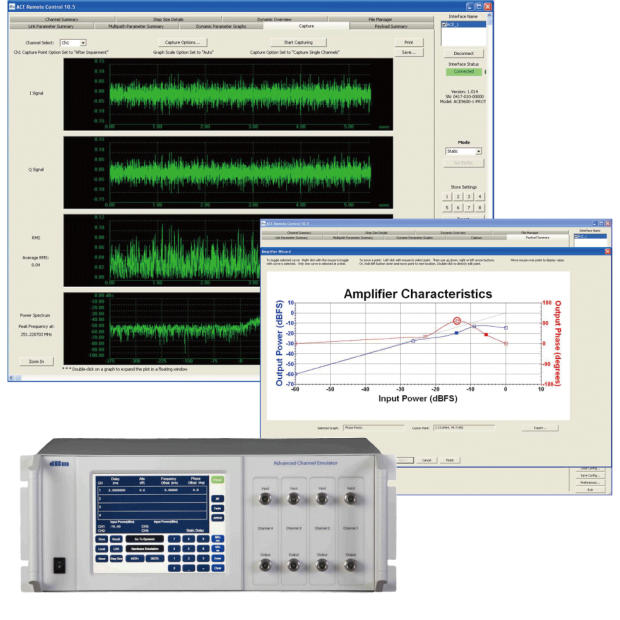

透過ACE Client進階通道模擬器的精密控制，可以在數位分身中重現複雜的RF傳播路徑與環境效應。

 連接虛擬與現實：真實世界數據的捕獲、回放與模型校準

數位分身的價值不僅在於模擬，更在於與真實世界的互動與映證，寬頻RF記錄與回放系統（如Averna RP-6500）和頻譜監測與分析系統（如GIDAS系列及XPLORA-Trace）在此扮演了關鍵的橋樑角色：

• 捕捉「野外」的真實RF環境：
  在目標部署區域或特定挑戰性場景（如強干擾區、複雜多路徑點）進行寬頻RF頻譜記錄，獲取包含了所有真實訊號、干擾和傳播效應的「原始指紋」。
• 實驗室高保真回放：
  將記錄的真實RF環境數據在實驗室中精確回放給DUT，實現對特定「疑難雜症」場景的重複性測試與故障排除。
• 數位分身模型的校準與驗證：
  利用實測數據來校準和優化實驗室中訊號模擬器和通道模擬器的模型參數（例如，從實測數據中提取多路徑分佈特徵或干擾訊號簽章），使數位分身更逼近真實。
• 未知威脅的感知與建模：
  透過GIDAS系列對真實電磁環境進行長期監測與智慧分析，可以發現預期之外的干擾源或異常RF現象，並將其特徵融入數位分身的威脅模型庫中。

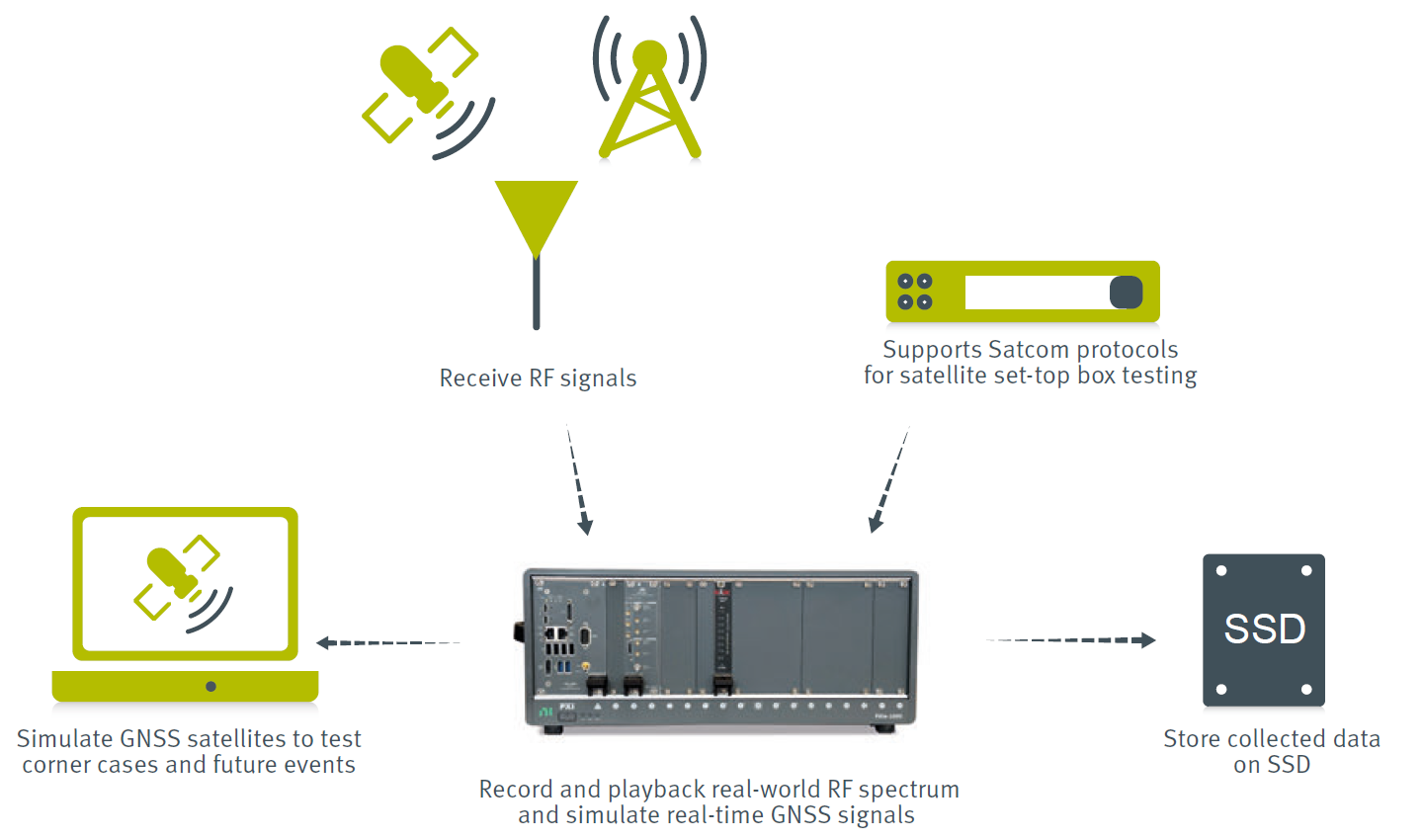

Averna RP-6500等RF記錄與回放系統的工作流程，清晰展示了如何將真實世界的RF環境「數位化」並帶回實驗室，為數位分身提供來自現實的輸入與挑戰。

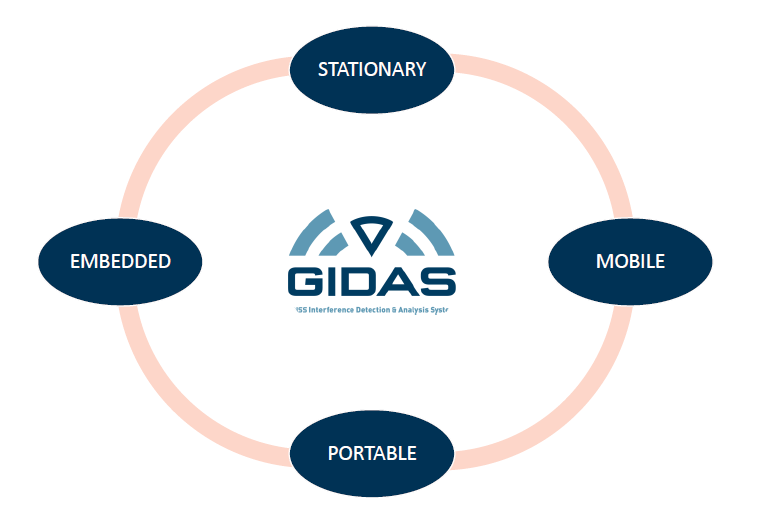

GIDAS系列干擾偵測與分析系統，透過其多樣化的部署形態，能夠對真實RF環境進行持續監測，為PNT數位分身的動態更新與威脅感知提供數據支撐。


物理世界的精確映射：六軸運動平台於PNT數位分身的整合

對於許多PNT系統（尤其是包含INS的GNSS/INS融合系統，或對天線姿態敏感的應用），除了RF環境的模擬，DUT本身的物理運動與姿態也是影響其效能的關鍵因素。高精度六軸運動平台 (Hexapod)（如奧創Hexapod解決方案）的引入，使得PNT數位分身能夠進一步擴展到物理域：

• 在HIL測試中施加精確的6-DOF物理運動：
  將待測的GNSS/INS單元或天線安裝在Hexapod上，使其經歷與數位分身中虛擬載具完全同步的俯仰、滾轉、偏航、顛簸等複雜物理運動。
• 驗證IMU感測器的真實動態響應：
  直接考驗IMU在物理應力下的誤差特性、校準精度以及與GNSS數據融合的效能，這對於CAST GNSS/INS即時模擬平台的HIL應用是極其重要的補充。
• 評估天線指向與姿態變化對PNT的影響：
  對於指向性天線或天線陣列，Hexapod可以精確模擬其在動態過程中的指向變化，驗證其訊號追蹤與波束成形等演算法。

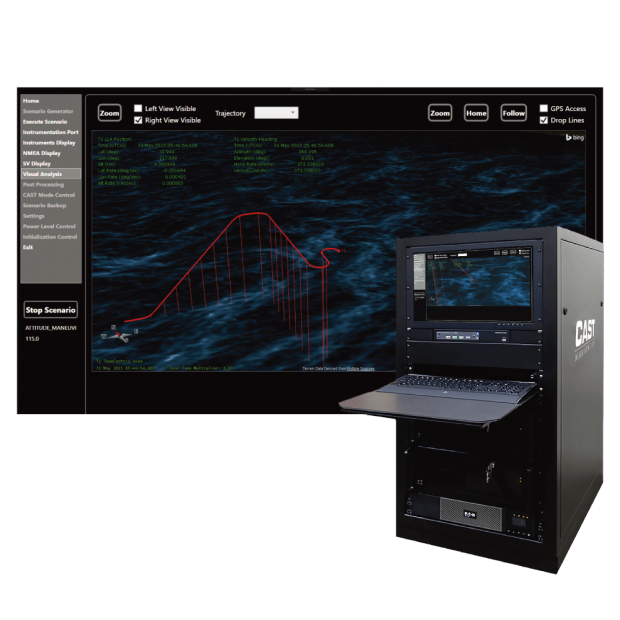

將CAST GNSS/INS即時模擬平台與六軸運動平台（Hexapod）相結合，可以在數位分身中實現對GNSS/INS系統訊號域與物理域的雙重高傳真模擬與驗證。

數據驅動的迭代與優化：實現數位分身的「進化」

RF與PNT數位分身的最高境界在於其持續學習與自我優化的能力，這需要建立一個從實場數據採集、實驗室模擬驗證、DUT效能反饋到模型更新的閉環迭代流程，例如，sPositioner400精準點定位系統在經過數位分身環境的嚴苛測試後，其在真實世界中的表現數據又可以反過來用於進一步優化其演算法模型和數位分身的測試場景。

RF與PNT數位分身－驅動未來高可靠無線系統驗證的智慧引擎

「RF與PNT數位分身」不僅僅是一個技術流行詞，它代表了一種全新的、貫穿產品全生命週期的設計、開發與驗證範式。透過在數位空間中創建物理世界的高傳真映射，並結合來自真實環境的動態數據反饋，我們能夠以前所未有的深度和廣度，對複雜的RF與PNT系統進行預測性分析、極限邊緣測試以及持續性優化；從利用XPLORA系列和CAST系列模擬器構建精密的訊號源，到透過ACE Client雕琢逼真的傳播通道，再藉由GNSS導航干擾模擬系統注入可控的電磁威脅，輔以RP-6500和GIDAS捕捉的現實「脈搏」，以及Hexapod六軸平台賦予的物理維度——這些尖端技術的融合，共同鑄就了RF與PNT數位分身的強大能力。

展望未來，隨著AI/ML技術的進一步發展，RF與PNT數位分身將變得更加「智慧」，能夠自主學習環境變化、自動生成最具挑戰性的測試案例、甚至預測潛在的系統故障；基於雲的數位分身平台也將使得協同設計與分佈式測試更加便捷高效。這場由數位分身引領的驗證革命，必將為下一代超可靠、超智能的無線通訊與PNT系統的誕生奠定堅實的基礎。
奧創系統深刻理解RF與PNT數位分身對於推動技術創新的核心價值，我們致力於整合全球領先的模擬、測試與量測技術（包括上述提及的各類先進儀器與平台），為客戶提供從單點工具到複雜數位分身系統整合的一站式解決方案與專業諮詢服務，無論您是致力於開發下一代GNSS接收機、自動駕駛PNT系統、還是尖端RF通訊設備，奧創系統都有能力協助您構建專屬的、高度優化的數位分身驗證環境，加速您的研發進程，降低測試風險，共同邁向「虛實無界、智聯未來」的新境界。
