接收器與 LNB 特性測試 — 升級衛星與雷達產業應用
隨著衛星通訊（SATCOM）與航空航太防衛（A&D）需求增加，高靈敏度接收器與低雜訊轉換轉換器（LNB）的性能測試成為關鍵環節，這些高增益頻率轉換器需要精確測試其增益、群延遲、交互調變、雜訊指數與壓縮特性，以確保在實際環境中穩定運作；對此精準可靠的測試儀器需求因而誕生。
R&S®ZNA 向量網路分析儀（VNA）配備兩個埠與簡單測試設定，即可完成高增益接收器與 LNB 的特性測試，提供完整可靠的分析結果。

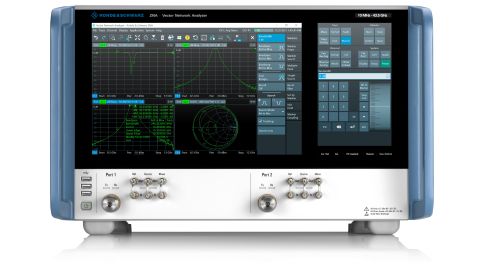

R&S®ZNA 向量網路分析儀（VNA）
高增益轉換器的測試具有諸多挑戰，對於配備雙本地震盪器（Local Oscillator, LO）的裝置，測試交互調變偏移而影響測試結果，在無法直接存取 LO 的情況下，混頻器的群延遲測量也變得困難，此外，頻率轉換裝置的雜訊指數測試要求高度精準，即便在極低激勵功率下，測試仍需維持極低的雜訊干擾並縮短測試時間，以達到可靠且快速的量測效果。

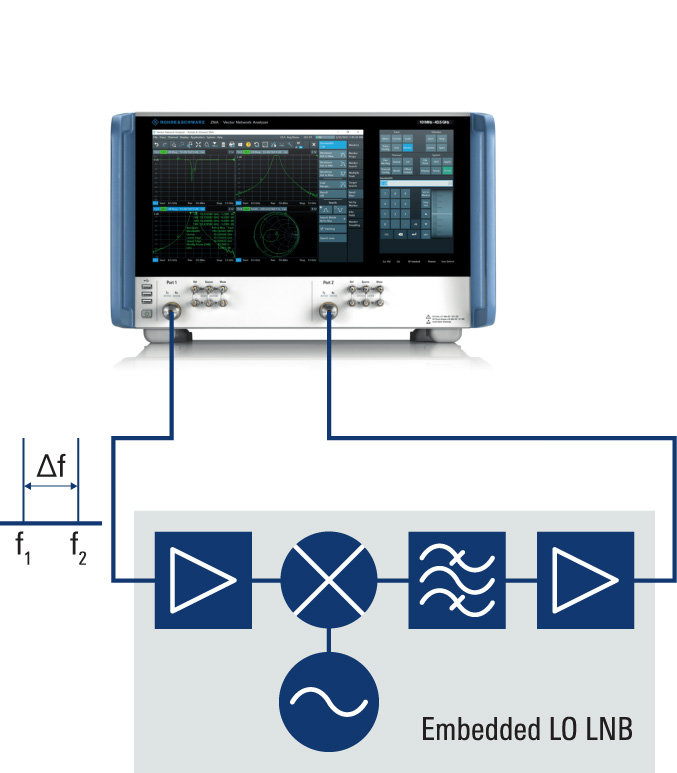

LNB 特性測試 — 利用兩個內部 RF 訊號源、內部合波器與專用功能，R&S®ZNA 兩埠即可完整測試內建 LO 的 LNB。
Rohde & Schwarz 解決方案
透過 LO 追蹤與雙音群延遲測量等專用功能，R&S®ZNA 可在無法存取內部 LO 的情況下，可靠且完整地測試頻率轉換器。

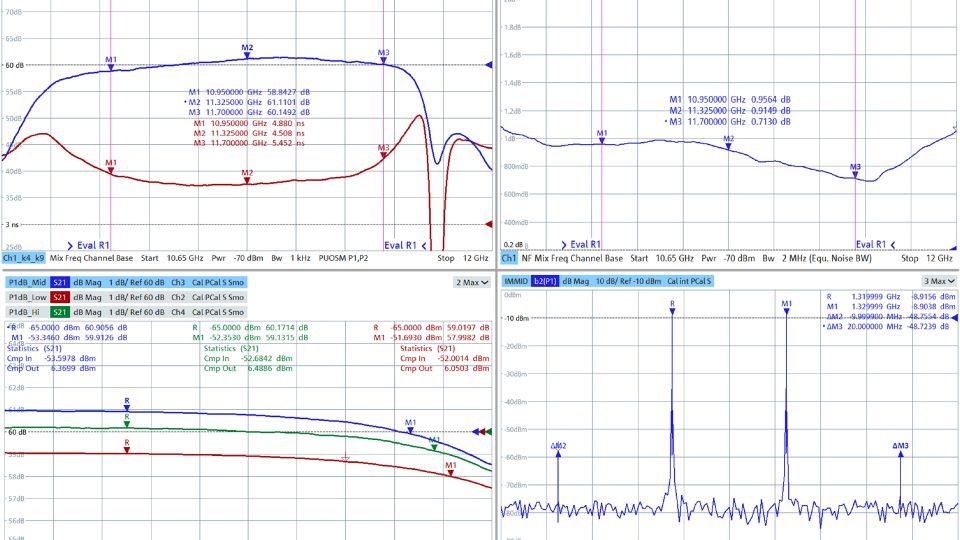

內建 LO 轉換器測試範例結果畫面：轉換增益、群延遲、雜訊指數、壓縮、互調（參見 R&S®ZNA 型錄第 49 頁）
特色與優勢
- 兩埠配置：
配備兩個訊號源及內部合波器即可完成內建 LO LNB 的全方位測試（轉換增益、匹配、群延遲、互調、雜訊指數等）。 - 四埠配置：
對於可存取 LO 的轉換器，可使用最多四個 RF 訊號源進行雙頻轉換接收器的交互調變測試。 - 群延遲測試：
獨特的嵌入式 LO 轉換器群延遲測試（R&S®ZNA-K9 選配）及 LO 追蹤功能，可靠測量 DUT LO 漂移下的群延遲。 - 靈活頻率轉換測試：
支援混頻器相位測量、LO 串擾等 - 可選參考訊號存取：
即使低激勵功率，也可獲得足夠強的參考訊號以降低量測雜訊 - 寬功率掃描範圍：
100 dB 自動電平控制（ALC），確保低功率測試與壓縮測試的高精度 - 埠隔離放大器：
提供極低雜訊的刺激訊號 - 雜訊指數測試選配：
搭配混頻器測試，無需重新接線即可完成雜訊指數測試，包括無需雜訊源的測試
R&S®ZNA 提供全面的硬體與軟體功能，可完整測試衛星與雷達接收器與頻率轉換器，其主要特色包括：出色的接收器靈敏度、寬功率掃描範圍、最多四個內部訊號源（含 LO 輸出）、LO 追蹤功能，以及群延遲與交互調變測試能力，這些功能使 R&S®ZNA 能夠應對最具挑戰性的 A&D 與 SATCOM 衛星測試任務，包括：高增益接收器、嵌入式 LO 低噪聲轉換器（LNB）、頻率轉換器的雜訊指數、增益、匹配及壓縮特性測試；無論是低功率激勵下的精密量測，還是多頻轉換器的交互調變分析，R&S®ZNA 都能提供可靠、快速且高精度的測試解決方案，滿足現代衛星通訊與雷達系統對測試效率與準確度的高要求。
