【測試效率革命】別再讓S參數蒙蔽你！一次搞懂PA全方位特性分析
S參數的迷思—完美曲線下的隱憂
在射頻工程師的日常中，一個常見的場景是：一顆功率放大器（PA）的規格書展現了近乎完美的S參數曲線 — 增益（S21）在目標頻段內平坦如砥，輸入與輸出反射損耗（S11、S22）也極為出色，然而，當這顆看似完美的PA被整合進通訊系統原型後，災難卻悄然而至：系統的位元錯誤率（BER）居高不下，鄰近通道洩漏嚴重，整體訊號品質一塌糊塗，這個矛盾的場景，直指一個長期存在於業界的迷思核心：S參數，儘管至關重要，卻遠非故事的全貌。
散射參數（S-parameters）作為一種線性、小訊號的分析工具，其本質是描述在特定且受控的條件下（如50歐姆阻抗、單一連續波頻率、低輸入功率），功率波在元件各埠之間如何反射與傳輸，它們是分析增益、穩定性及阻抗匹配等線性特性的基石；然而，S參數的核心假設 — 待測物（DUT）的行為是線性的 — 在面對功率放大器時徹底崩潰，PA的核心使命恰恰是在大訊號領域工作，其非線性效應在此區域佔據主導地位。
真實世界的通訊訊號，例如：5G NR或Wi-Fi 6所使用的複雜調變訊號，並非簡單的連續波（CW）音頻，而是具有高峰均功率比（PAPR）的寬頻訊號，這類訊號會將PA推向其深度非線性區，業界為了彌補此一落差，發展出「大訊號S參數」或「熱S參數」（Hot S-parameters）等概念，然而，這正凸顯了一個根本性的衝突：試圖將一個熟悉的線性框架（S參數）應用於一個本質上非線性的問題，這種做法可能產生誤導，例如，一次「大訊號S22」量測或許能顯示PA在高功率下的輸出匹配情況，但它依然無法捕捉由多音頻交互作用產生的交互調變失真，也無法描述複雜調變訊號所引發的頻譜再生（spectral regrowth）；問題的根源不僅在於「線性與非線性」的差異，更在於測試激勵源（簡單的CW音頻）與實際工作激勵源（複雜的調變訊號）之間存在著巨大的鴻溝，因此，要真正理解PA的性能，必須超越S參數的範疇。
揭開功率放大器的全面貌：S參數之外的關鍵指標
要全面評估一顆功率放大器在真實應用中的表現，必須深入檢視其在S參數之外的幾項關鍵性能指標，這些指標共同描繪了PA在複雜訊號環境下的真實行為，直接關係到整個通訊系統的成敗。
線性度 (Linearity): 訊號失真的真實面貌
線性度是衡量放大器能否忠實複製輸入訊號波形的關鍵能力，任何偏離線性的行為都會導致訊號失真，產生有害的雜散訊號。
1dB 增益壓縮點 (P1dB - 1dB Gain Compression Point)
- 定義與意涵：
1dB增益壓縮點（P1dB）被定義為當放大器的實際增益，相較於其理想的線性（小訊號）增益下降1 dB時的輸出功率位準，它標示了放大器尚能維持合理線性操作範圍的上限。 - 圖形化表示：
在典型的輸出功率（Pout）對輸入功率（Pin）關係圖中，理想的線性放大器會呈現一條斜率為1的直線，然而，實際放大器的響應曲線會隨著輸入功率的增加而逐漸飽和彎曲，P1dB點即為實際響應曲線與理想線性直線在垂直方向上相差1 dB的位置。 - 系統影響：
當放大器工作在接近或超過P1dB點時，會產生嚴重的訊號失真，其中最顯著的是「振幅調變對振幅調變」（AM-AM）失真，即輸出訊號的振幅不再與輸入訊號的振幅成線性比例關係，這對於依賴振幅資訊進行編碼的調變格式（如QAM）而言是致命的，會直接導致解調錯誤。
諧波失真 (Harmonic Distortion)
- 產生機制：
諧波失真是由於元件的非線性轉移函數所致，會使得輸出端產生輸入訊號頻率（f0）整數倍（2f0、3f0等）的非預期訊號。 - 系統影響：
雖然諧波可能造成干擾，但它們的頻率通常遠離基頻訊號，因此可以相對容易地透過輸出端的低通濾波器加以抑制，相較於接下來要討論的交互調變失真，諧波失真通常是較容易處理的問題。
三階交互調變點 (IP3/TOI - Third-Order Intercept Point)
- 通訊系統的關鍵威脅：
在所有線性度指標中，三階交互調變點（IP3）對通訊系統的威脅最為直接且嚴重，當兩個或多個不同頻率的訊號（f1、f2）同時通過一個非線性元件時，它們會相互混頻，產生新的頻率成分，其中，位於 $2f1−f2 和 2f2−f1 的三階交互調變失真（IMD3）產物尤其危險，因為它們的頻率通常非常靠近原始訊號，甚至落在目標訊號的頻寬之內，使其幾乎不可能被濾波器移除。 - 定義與圖形化表示：
IP3是一個理論上的功率點，在Pout對Pin的對數圖上，基頻訊號的功率以1:1的斜率增加，而IMD3產物的功率則以3:1的斜率急劇增加，這兩條外插直線的交點，即為三階交互調變點；IP3值越高，代表放大器的線性度越好，IP3可以參考至輸出端（OIP3）或輸入端（IIP3），兩者之間透過增益相關聯：OIP3 = IIP3 + Gain。 - 系統影響：
差勁的IP3性能會直接導致鄰近通道干擾（ACI），降低接收機的靈敏度，並惡化整個通訊鏈路的預算，IP3的重要性體現在：元件的IIP3每提升1 dB，其產生的IMD3干擾雜散將降低2 dB，顯示出其對系統性能的巨大影響力。
雜訊性能 (Noise Performance): 微弱訊號的生死線
雜訊指數 (Noise Figure, NF)
- 定義與意涵：
雜訊指數（NF）被定義為訊號在通過一個元件後，其訊噪比（SNR）劣化的程度，它量化了元件本身為訊號疊加了多少額外的雜訊。 - 重要性：
對於接收系統而言，低雜訊指數是決定其能否偵測和解調微弱訊號的生命線，接收鏈路前端的雜訊指數每增加1 dB，整個系統的靈敏度就會直接下降1 dB。 - 量測原理：
Y係數法（Y-Factor method）是業界公認的標準量測技術，此方法使用一個經過校準、具有已知超額雜訊比（ENR）的雜訊源，來精確測定待測物所增加的雜訊量。
穩定性 (Stability): 振盪或放大的分水嶺
穩定因子 (K-factor)
- 振盪的風險：
放大器作為一個具有增益的元件，天生就存在變成振盪器的風險，如果輸出端的能量以恰當的相位和幅度回饋到輸入端，就會形成正回饋，導致自發性振盪，這種情況可能因為連接到放大器的源或負載阻抗非預期地變化而觸發。 - Rollett穩定性條件：
穩定因子（K-factor）是根據元件的S參數計算得出的一個指標，用以預測其穩定性，根據Rollett的穩定性條件，如果一個元件在所有關注的頻率點上，其K值皆大於1，且其S參數矩陣的行列式$|\Delta|$小於1，則該元件被視為「無條件穩定」（Unconditionally Stable）。 - 設計的必要條件：
無條件穩定性 (Unconditional Stability) 是衡量放大器性能的關鍵指標，意指放大器在端接任何被動源或負載阻抗時，均能維持穩定、不產生振盪；在穩健的放大器設計中，確保無條件穩定是首要原則；相對地，條件穩定 (K < 1) 的放大器在實際應用中，會因天線失配或系統阻抗變化而存在振盪風險，可能導致整個系統失效。
這些看似獨立的性能指標，在實際設計中卻是相互牽制、彼此權衡的，例如，追求極高的線性度（高IP3）通常需要提高元件的偏置電流，這會犧牲功率效率，並可能惡化雜訊指數；同樣地，為了穩定一個潛在不穩定的放大器（提升K-factor），往往需要在電路中加入電阻性元件，而這會直接損耗增益並增加雜訊，這揭示了PA設計的真正挑戰：它是一門在多維度性能空間中尋求最佳平衡的藝術；因此，一個高效的測試方案必須能夠快速、準確地表徵所有這些相互關聯的參數，讓工程師能夠即時洞察任何設計變更對整體性能的影響。這也正是傳統測試方法所面臨的瓶頸。
告別手忙腳亂：傳統多機測試的夢魘
為了全面地描繪一顆功率放大器的特性，傳統的測試流程往往是一場耗時費力且錯誤叢生的夢魘，讓我們跟隨一位射頻工程師的腳步，體驗這個過程的繁瑣與挑戰。
這一天，工程師的任務是完整地特性分析一顆PA。這趟旅程涉及多個獨立的測試站點：
- 第一站（向量網路分析儀 VNA）：
首先，將PA連接至VNA，進行S參數與穩定因子（K-factor）的量測，這需要執行一套完整的校準程序，量測完成後，再小心地將PA拆下。 - 第二站（IP3 測試台）：
接著，將PA移至另一個測試台，此處需要兩台高階訊號產生器，透過一個功率合成器（combiner）將兩個測試音頻饋入PA輸入端，輸出端則連接至一台頻譜分析儀，工程師必須謹慎設定頻率與功率位準，並透過衰減器等手段確保訊號產生器本身不會產生交互調變產物而污染量測結果，完成IMD3量測後，再次拆下PA。 - 第三站（雜訊指數分析儀）：
隨後，PA被帶到雜訊指數分析儀前，將一個經過校準的雜訊源連接至PA輸入端，執行Y係數法的量測程序，量測結束，再次拆卸。 - 第四站（P1dB 測試台）：
最後，PA可能需要回到VNA，或連接至由訊號產生器和功率計組成的測試台，進行功率掃描，以找出1dB增益壓縮點。
這個看似有條不紊的流程，實則隱藏著巨大的效率陷阱與品質風險：
- 致命的低效率：
整個過程是手動、序列式的，每一次更換測試項目都代表著重新接線、重新配置儀器，以及執行一套全新的、耗時的校準程序，這在研發週期中形成了一個巨大的瓶頸，嚴重拖慢了產品的迭代速度。 - 高錯誤風險：
每一次的連接與拆卸都引入了潛在的誤差來源，不同的纜線、轉接頭，以及各儀器間獨立的校準狀態，都會導致量測結果的關聯性差、可重複性低，一個微小的連接扭力差異，都可能讓不同測試項目之間的數據無法對齊比較。 - 高昂的成本與空間佔用：
這種傳統方法需要對多種高階儀器（VNA、頻譜分析儀、兩台訊號產生器、雜訊指數分析儀、功率計等）進行龐大的資本投資，同時也佔用了寶貴的實驗室桌面空間。
然而，這種傳統方法最隱晦卻最致命的成本，並非儀器或時間本身，而是「工程決策的延遲」，當工程師在電路上做了一個微小的設計調整後，若需要花費半天甚至更長的時間才能重新獲得完整的性能數據，那麼整個設計的迭代循環將被迫放緩，工程師可能會因為重新測試的「成本」（時間與精力）過高，而對一些探索性的設計改動望而卻步，這種猶豫不決會扼殺創新，直接延誤產品的上市時程；因此，一個快速、整合的測試方案所帶來的真正價值，不僅僅是「效率」，更是「加速創新」的能力。
化繁為簡：用一台儀器洞悉全局的現代化測試方案
面對傳統多機測試的種種弊病，射頻測試領域迎來了一場典範轉移，現代化的整合型向量網路分析儀（VNA），如羅德史瓦茲（Rohde & Schwarz）的ZNA/ZNB系列，已不再是單純的S參數儀器，而是進化為功能全面的元件特性分析平台。
單次連接，多重測量
現代整合型VNA的核心理念是「單次連接，多重測量」（Single-Connection, Multiple-Measurement），工程師只需將待測的PA連接至VNA的測試埠一次，即可透過儀器內建的軟體應用程式，自動化、序列化地完成前述所有關鍵參數的量測。
- S參數與穩定性：
這是VNA的基礎功能，可提供高精度的S參數數據，並直接計算出K-factor等穩定性指標。 - 增益壓縮（P1dB）：
VNA內建了精確的功率掃描功能，能夠自動掃描輸入功率，並準確找出1dB增益壓縮點。 - 交互調變失真（IP3）：
高階VNA內部整合了多個高穩定性的訊號源與合成器，並配備了高動態範圍的接收機，使其能如同頻譜分析儀一般運作，這使得在儀器內部即可完成經過完整校準的雙音頻IMD量測，無需外部設備。 - 雜訊指數（NF）：
現代VNA採用先進的「冷源法」（cold-source technique）進行雜訊指數量測，此技術利用VNA本身經過精密校準的接收機以及S參數測量結果，來精確計算出待測物的雜訊指數，無需傳統雜訊源在「開」和「關」狀態之間切換，這種方法不僅簡化了硬體設置，更在量測速度與準確度上帶來了顯著優勢。
整合校準的力量
整合型方案的另一大優勢在於其單一且全面的校準程序（例如R&S的SMARTerCal），工程師只需執行一次校準，系統性的誤差就會被校正，並且這個校準結果將應用於後續所有的量測項目（S參數、增益壓縮、雜訊指數等），這確保了所有數據都在同一個校準基準下獲得，大幅提升了數據的一致性與可信度。
傳統與現代測試方法對比
為了更直觀地展現現代化測試方案的優勢，下表將兩種方法進行了直接比較，這張表格不僅是本文核心論點的總結，也為需要向管理層證明採購新設備合理性的工程師提供了清晰的商業案例。
特性 |
傳統多機測試方法 |
現代整合型VNA方法 |
|
設置複雜度 |
極高（多台儀器、複雜纜線連接、多種軟體介面） |
極低（單一儀器、一次性DUT連接） |
|
測試時間 |
數小時（手動序列化設置、量測與拆裝） |
數分鐘（自動化序列量測） |
|
校準 |
需為每個測試項目進行獨立、耗時的校準 |
單次、全面的向量誤差修正，適用於所有量測 |
|
準確度/可重複性 |
較低（來自多儀器、纜線、校準的誤差疊加） |
較高（誤差源減少、一致的校準平面） |
|
實驗室空間 |
佔用空間大（整個機櫃的設備） |
佔用空間小（單一儀器） |
|
測試成本 |
高（高昂的設備資本支出、高昂的人力操作成本） |
較低（設備資本支出降低、高測試通量、人力成本降低） |
擁抱整合測試思維，加速創新研發
本文從一個簡單的問題出發：為何完美的S參數曲線無法保證放大器的實際性能？答案引導我們深入探索了功率放大器在真實世界中的複雜行為，從線性度的極限（P1dB、IP3），到微弱訊號的生死線（雜訊指數），再到穩定運行的基石（穩定因子），我們也看到了傳統多機測試方法在面對這些複雜需求時的力不從心 — 效率低下、錯誤頻繁，成為了研發流程中的沉重枷鎖。
最終，我們見證了現代化整合型VNA所帶來的測試革命，透過「單次連接，多重測量」的理念，它將原本分散、繁瑣的測試流程，整合到單一、高效且高度準確的平台之上。
在當今競爭異常激烈的無線通訊市場（5G、6G、衛星通訊），產品的開發速度與設計信心已成為決定成敗的關鍵，一套支離破碎、緩慢且易錯的測試方法，已不再僅僅是效率問題，而是直接阻礙創新的戰略性短板。
因此，對射頻工程師與測試管理者而言，重新評估現有的特性分析工作流程已是刻不容緩，採納整合測試的思維，不僅僅是採購一台新設備，更是對研發引擎的根本性升級，這代表著縮短設計迭代週期、降低開發風險，並最終能夠更快地將性能更卓越的產品推向市場，贏得先機。
從特性分析到設計優化 — Load-Pull 與整合方案專家
擁抱整合型VNA測試方案是提升研發效率的關鍵第一步，但對於追求極致效能的工程師而言，挑戰並未就此結束，下一個問題是：如何從「特性分析」邁向「設計優化」？如何確保PA在真實世界多變的阻抗條件下，依然能發揮最佳的功率與效率？答案就在於更先進的測試技術——負載拉伸（Load-Pull）。

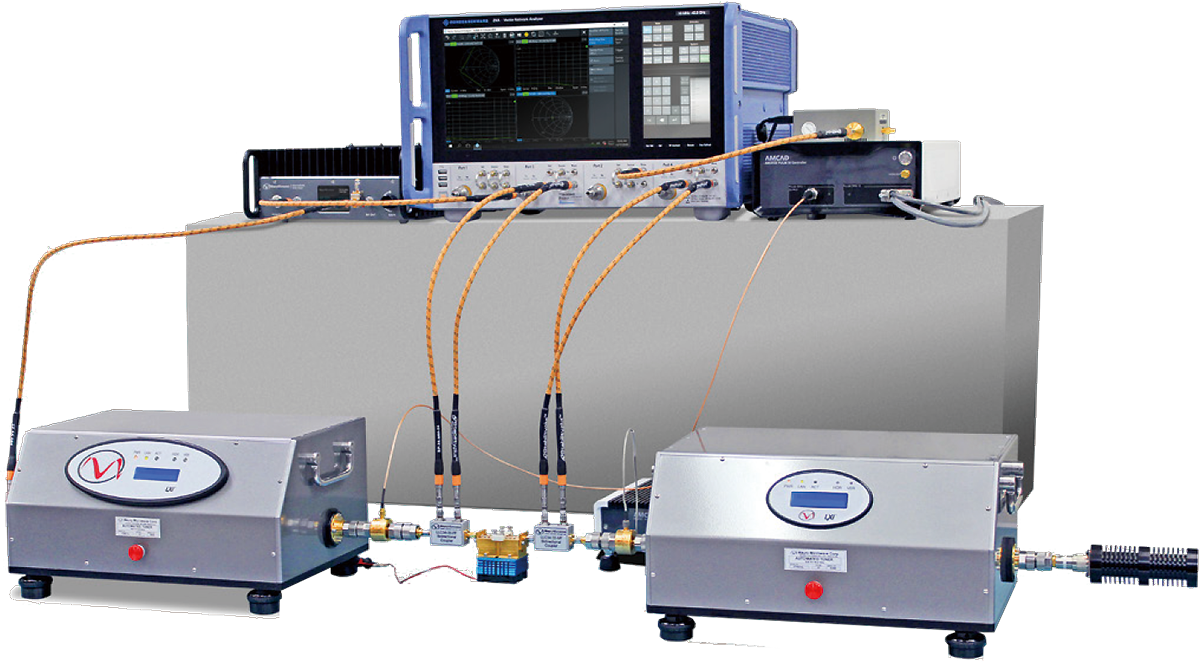

負載拉伸是一種強大的優化技術，它透過系統性地改變待測物（DUT）所看到的源和負載阻抗，即時繪製出PA在不同阻抗下的性能等高線圖（contours），從而找到能實現最大輸出功率、最高功率附加效率（PAE）或最佳線性度的「甜蜜點」；而更進階的「諧波負載拉伸」（Harmonic Load-Pull）技術，則透過精準控制基頻與諧波頻率的阻抗，能更進一步地雕琢電流與電壓波形，將PA的效率推向物理極限。
實現這些先進的量測，需要高度整合且專業的測試系統，奧創系統科技 (Ultrontek) 作為射頻測試領域的專家，提供從基礎的 VNA/頻譜整合分析，到尖端的負載拉伸（Load-Pull）與諧波負載拉伸（Harmonic Load-Pull）測試方案，奧創系統科技的整合系統不僅能解決傳統多機測試的痛點，更能協助工程師深入挖掘 PA 的潛力，實現最佳的功率、效率與線性度平衡，在激烈的市場競爭中取得致勝先機，無論您是剛開始導入整合測試，或是尋求極致的 PA 效能優化，奧創系統科技都能提供專業的諮詢與解決方案。
