奈米級六軸平行運動學系統：航太動態測試與逆矩陣控制技術



在先進國防與航太工程領域中，不論是低軌道（LEO）衛星網路的雷射通訊終端、深空探測用的超高解析度星象儀（Star Trackers），還是極音速載具上的微機電慣性導航系統（MEMS INS），這些設備在正式發射升空前，都必須在地面實驗室經歷最嚴苛的動態姿態模擬與空間幾何校正，隨著光學與感測器技術逼近物理極限，這些航太酬載的指向精度要求已下探至次微徑度（Sub-microradian）甚至次角秒（Sub-arc-second）的微觀層級。

長期專注於航太級度量衡與高階運動力學的測試，當我們檢視最新的實驗室校正數據時，會發現一個極為弔詭的工程瓶頸：當我們試圖在三維空間中，同時對一個重達數十公斤的航太感測器進行六個自由度（6-DOF）的奈米級微調時，傳統的機械架構與控制邏輯會瞬間土崩瓦解，這不再只是單純的「馬達推動滑台」問題，而是一場牽涉到空間幾何學、非線性動態矩陣運算以及材料力學的極限戰爭，本文將捨棄產品層面的探討，純粹從平行運動學的底層數學模型、多自由度幾何干涉以及驅動器物理學出發，深度剖析現代航太測試工程師在實務上所面臨的嚴苛法規與三大核心技術難題。

國際航太測試規範的演進：空間姿態模擬的極限容忍度

在深入探討具體的運動學與數學痛點之前，我們必須先理解指導這些尖端航太元件性能的國際最高準則，以最新的美軍環境工程考量與實驗室測試標準（MIL-STD-810J，特別是針對複雜震動與動態姿態模擬的附錄），以及國際電機電子工程師學會針對太空級光學慣性傳感器的測試規範（IEEE Std 1554-2026）為例，對於地面測試設備的「空間絕對定位純度」與「動態複合循跡能力」提出了前所未有的嚴苛限制。

在現代衛星雷射通訊終端的對位測試中，地面設備必須模擬衛星在軌道上因為姿態調整、動量輪運轉或太陽能板展開所引發的微小且複雜的空間擾動，規範要求測試平台必須能夠在承載超過五十公斤的酬載下，於三維空間中輸出振幅僅有幾十奈米（Nanometers）、角度變化僅有零點零幾角秒的高頻複合震動，更關鍵的是當平台進行任何一個單一維度（例如純粹的俯仰角 Pitch）的運動時，其對其他五個維度所產生的「寄生位移（Parasitic Motion）」與「正交性誤差（Orthogonality Error）」必須被壓制在百奈米以內。

這種「大負載」、「極微小增量運動」與「絕對多維度解耦」的複合極限要求，直接宣判了傳統基於單軸線性滑台與旋轉盤層層堆疊的「串聯運動學（Serial Kinematics）」系統的死刑，工程師被迫轉向採用結構更為強悍的「平行運動學（Parallel Kinematics）」架構，卻也因此開啟了潘朵拉的數學與控制學魔盒。

三大平行運動學控制難題

在上述嚴苛的物理限制與航太法規框架下，研發工程師在導入六軸平行運動學系統（如俗稱的史都華平台 Stewart Platform）時，無可避免地會面臨三道極難跨越的技術高牆，這三大難題分別牽涉到空間幾何的阿貝誤差轉換、非線性逆運動學的時域運算瓶頸，以及致動器在奈米尺度下的物理摩擦與遲滯。

串聯堆疊的物理死局與平行架構的幾何耦合

在傳統的三次元測試中，工程師習慣使用Ｘ軸疊加Ｙ軸、再疊加Ｚ軸與旋轉軸的「串聯式」設計，這種設計在數學控制上極為簡單，每個馬達只負責一個維度的運動；然而，在航太級的微觀尺度中，串聯結構存在著無法克服的「阿貝誤差（Abbe Error）」放大效應，底層Ｘ軸導軌上幾角秒的微小偏擺，會透過上方層層堆疊的機械力臂被線性放大，最終在頂層的感測器端產生數微米的巨大空間偏移，此外，層層堆疊的巨大質量會導致系統動態剛性（Dynamic Stiffness）極差，根本無法模擬高頻的太空擾動。

為了解決這個問題，業界導入了六軸平行運動學平台，在這種架構中，六根獨立的驅動支柱（Struts）共同連接在一個底部基座與一個頂部動平台之間。這種並聯設計帶來了革命性的優勢：負載由六根支柱共同分擔，賦予了系統極高的結構剛性與負載重量比；且誤差是被「平均分配」而非線性累積的。

然而，這種物理結構的優勢，卻是以「極端複雜的幾何耦合（Geometric Coupling）」為代價，在平行機構中，六個自由度（X, Y, Z, 滾轉, 俯仰, 偏擺）完全交織在一起，動平台上任何一個單一維度的微小直線位移或角度旋轉，都需要六根支柱「同時」進行長度與速度各不相同的精密伸縮，這意味著平行機構不存在純粹的機械獨立軸，所有的運動都必須仰賴上位機進行嚴密的空間幾何同步，一旦六根支柱中有一根的響應出現微小落後，原本預期的純旋轉動作就會瞬間變形，產生致命的空間寄生平移，徹底摧毀光學對位的焦點。

非線性逆運動學（Inverse Kinematics）矩陣的時域運算極限

在航太光學測試中，最核心的應用之一是建立「虛擬旋轉中心（Virtual Pivot Point）」，工程師需要讓衛星感測器精準地繞著其內部光學鏡片的焦點（這個點在空間中是虛擬的，位於機台物理結構之外）進行俯仰與偏擺掃描，而不產生任何ＸＹＺ軸的線性位移。

為了達成這個目的，控制系統必須執行極其複雜的「逆運動學（Inverse Kinematics）」運算，也就是說，系統必須先在軟體的三維「世界座標系」或「工具中心點（TCP）座標系」中，定義出這個虛擬焦點的軌跡；然後透過複雜的非線性數學矩陣（雅可比矩陣 Jacobian Matrix），將這個高階的空間軌跡，即時反向拆解並計算出六根物理驅動支柱各自需要的「絕對長度」、「速度」與「加速度」。

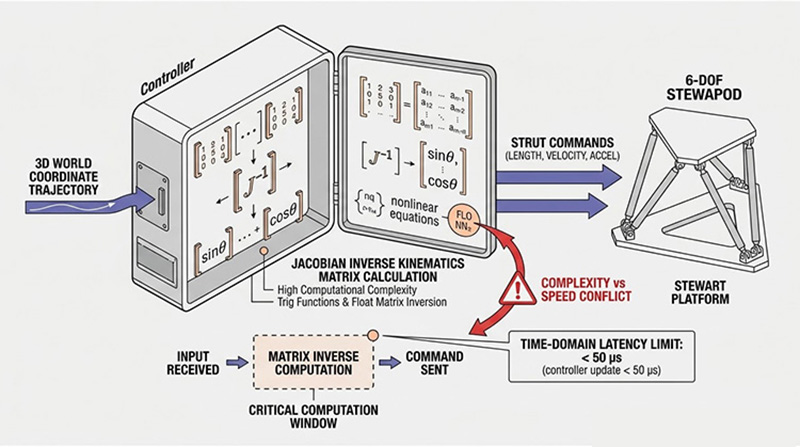

這裡面臨的終極難題在於「龐大運算量與時域延遲（Time-domain Latency）的衝突」，在模擬高頻率的空間震動時，控制迴路的更新率（Update Rate）往往高達每秒兩萬次（20 kHz），這意味著控制器必須在短短的五十微秒（Microseconds）內，完成一整套包含大量三角函數與浮點數矩陣反演的複雜代數運算，並將指令無延遲地發送給六個伺服驅動器。

在傳統基於工業電腦（IPC）搭配標準乙太網路（如一般的 EtherCAT）的拼裝架構中，這種極限運算往往會造成處理器負載過載，更嚴重的是，網路封包的傳輸會產生非確定性的時基抖動（Jitter），只要運算或通訊延遲了幾微秒，六根支柱的動作就會產生相位差（Phase Shift），在奈米級的空間中，這種相位差會導致動平台在運動過程中產生高頻的幾何扭曲與虛假震盪，使得虛擬旋轉中心發生嚴重的空間漂移，導致光學訊號瞬間丟失。

驅動器底層的摩擦力、背隙與次微徑度解析度極限

解決了數學運算的問題後，最後一道高牆落在「物理驅動機構」的極限上，要讓一個承載著五十公斤航太酬載的六軸平台，在三維空間中走出最小步進僅有十五奈米（15 nm）、角度偏擺僅有零點零四角秒（0.04 arc-sec，約 0.2 微徑度）的極致微動，對致動器（Actuator）的物理設計是極大的考驗。

傳統商用的六軸平台，其支柱內部通常採用直流碳刷馬達搭配減速齒輪箱來驅動滾珠螺桿，這種設計在宏觀運動中看似可行，但在要求奈米級最小增量運動（Minimum Incremental Motion）的航太測試中，卻充滿了致命缺陷。

首先是「機械背隙（Backlash）」與「遲滯（Hysteresis）」，齒輪箱內部不可避免的咬合間隙，會使得支柱在進行微小反轉（例如模擬微小的震動波形）時，產生數微米的控制死區；其次是直流馬達的「頓轉轉矩（Cogging Torque）」與摩擦力。當平台試圖進行極低速（例如每秒追蹤幾個角秒的星體移動）的平滑運動時，馬達內部的磁極阻力與機械摩擦，會讓支柱的運動呈現「黏滯－滑動（Stick-Slip）」的跳躍現象。這些微觀的物理不連續性，會直接轉化為動平台在空間中的高頻雜訊，完全淹沒了航太感測器試圖量測的真實訊號。

拼湊式架構與通用演算法的崩潰

總結上述的幾何學、數學控制與底層物理分析，我們可以得出一個嚴格的結論：在追求奈米級多維度力學與次微徑度動態量測的先進航太測試中，傳統依賴「通用型數學運算軟體」、「基於乙太網路的獨立驅動器」以及「齒輪驅動支柱」的拼裝式六軸系統，已經徹底達到了物理學與資訊科學的死胡同，無論上位機的軌跡規劃多麼平滑，都無法挽救底層因為矩陣運算延遲造成的空間扭曲，以及因為齒輪背隙與摩擦力導致的物理跳動，要突破這道航太測試的高牆，唯一的解答是從支柱的無刷直驅力學設計、硬體級的矩陣運算引擎，到次奈秒級的光纖通訊匯流排，進行徹底的系統級典範轉移。

奧創系統推薦導入專為超精密定位設計的 HexGen® 六軸平行運動學系統 與次世代 Automation1 控制架構，我們能有效協助客戶克服多維度干涉與逆矩陣挑戰，實質提升航太感測器的測試精準度：

突破物理摩擦極限：無刷直驅與精密預載支柱設計

針對最棘手的微觀遲滯與背隙難題，我們的解決方案徹底揚棄了傳統的直流馬達與減速齒輪箱，在 HexGen 系列六軸平台（如針對空間受限的高精密 HEX150 系列，或針對中高負載的 HEX300 / HEX500 系列）中，六根驅動支柱全面採用了特殊設計的「交流無刷、無鐵心伺服馬達（AC Brushless, Slotless Servomotors）」，並直接耦合至超高精度的預載滾珠螺桿，這種直驅技術從根本上消除了齒輪背隙與馬達頓轉轉矩，配合超低摩擦的高剛性萬向接頭，使得系統在承受高達百公斤級（如 HEX500 可達 200kg 垂直推力）的巨大負載下，依然能展現出令人驚嘆的 15 至 20 奈米的最小增量運動（Minimum Incremental Motion），以及 0.2 微徑度（甚至 0.04 角秒）的極致空間角度解析度，提供航太級完美的平滑追蹤。

Aerotech HEX500-350HL Hexapod 提供六自由度高精度運動控制，適用於 X 射線繞射、傳感器測試、及高負載設備操作，支援真空環境，適用於半導體、光學及航太應用。

消滅運算延遲的控制大腦：Automation1 與硬體級 TCP 引擎

為了解決龐大逆運動學運算帶來的時域延遲與寄生位移，我們推薦導入了 Automation1 iSMC 智能軟體控制器，這套系統內建了強大的工具中心點（Tool Center Point, TCP）程式設計模組與硬體級的平行運動學運算引擎， 工程師不再需要處理繁瑣的雅可比矩陣，只需在直覺的介面中定義航太感測器的「虛擬旋轉中心（Virtual Pivot Point）」座標。Automation1 控制器能以 20 kHz 的超高頻率，在毫秒內自動將三維空間的複雜軌跡（包含直線、圓弧、甚至螺旋掃描）無誤差地轉換為六根支柱的絕對位置與速度命令，確保在任何複雜姿態變化下，都能維持次微米級的三維向量循跡精度，徹底消滅空間寄生運動。

毫秒不差的六維度神經網路：HyperWire 光纖通訊匯流排

要讓六根支柱在奈米級別的微觀世界中完美同步，通訊的穩定性是最後的關鍵。Aerotech 的系統架構基於專利的 HyperWire® 光纖通訊網路（頻寬高達 2 Gbps），這條光學傳輸層徹底消除了傳統工業乙太網路的封包碰撞與非確定性延遲，成功將多軸之間的同步抖動（Jitter）壓制在不可思議的 1 奈秒（Nanosecond）以內。這使得六軸平台在執行高頻震動模擬或高速姿態改變時，六根支柱宛如一體，確保動態力學特徵的絕對純粹。

每個尖端實驗室與國家級航太設施的需求皆獨一無二，實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援，協助您找到最適合您實驗室的完美解答。
