多光譜融合夜視測試：MSS 光源與距離閘控相機之同步校準極限

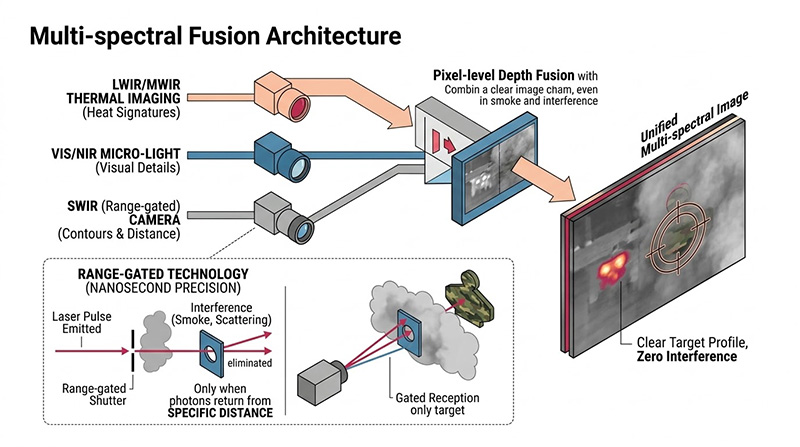

進入 2026 年，現代戰場的極端天候與複雜偽裝，使得單一波段的偵蒐設備已無法滿足全天候的目標辨識需求，新一代無人載具 (UAV) 與先進步兵觀瞄系統已全面邁向「多光譜融合 (Multi-spectral Fusion)」架構，將長/中波紅外線 (LWIR/MWIR) 熱像儀的熱特徵探測，與具備雷射測距及「距離閘控 (Range-gated)」技術的短波紅外線 (SWIR) 或微光可見光 (VIS/NIR) 相機進行像素級的深度融合，距離閘控技術透過發射奈秒級的脈衝雷射，並嚴格控制接收器快門的開啟時間（僅在光子從特定距離反射回來的瞬間開啟），能徹底消除大氣散射與煙幕干擾，提供極致清晰的遠距離目標輪廓。

當這類高度整合的混合訊號 (Mixed-signal) 系統進入硬體迴路 (HWIL) 與量產驗證階段時，測試規範要求必須同時向待測物 (UUT) 投射「均勻的黑體熱輻射」以及「具備精確時域延遲的脈衝雷射」，以同步驗證其熱影像解析度與距離閘控邏輯，然而，試圖在實驗室內建構一套能同時處理光學空間融合與微秒級時間同步的跨頻譜測試平台，測試工程師正面臨著三大極度矛盾的物理與光學難題。

外部光學組合 (Optical Combination) 的空間錯位與波前畸變

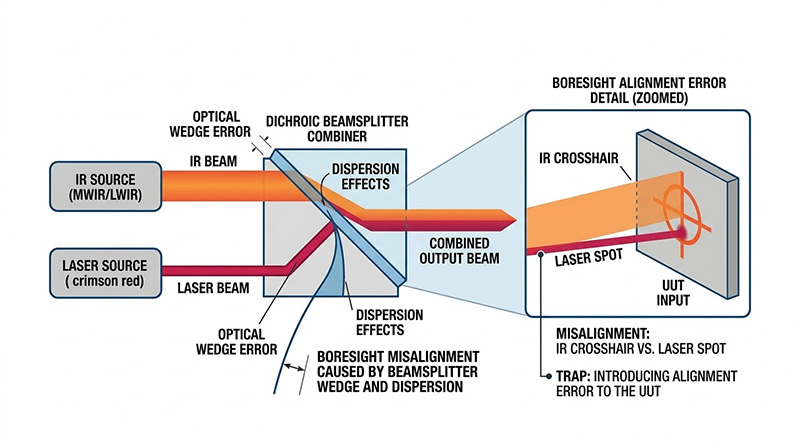

傳統上，為了解決跨頻譜測試需求，工程師會使用多個獨立的光源（熱黑體、可見光積分球、雷射發射器），並依賴龐大且複雜的「二向色分光鏡 (Dichroic Beamsplitters)」將這些光束在物理空間中強行合併，然而分光鏡天生存在光學像差、色散效應以及穿透/反射路徑的幾何偏差，在進行融合感測器的「瞄準軸共位校準 (Boresight Alignment)」時，任何由測試機台分光鏡引入的微小光楔誤差或機械漂移，都會導致投射到 UUT 的紅外線十字準星與雷射目標在空間中發生錯位，這使得系統將測試設備自身的幾何瑕疵，誤判為融合感測器內部的組裝公差，徹底摧毀了跨頻譜共軸校準的絕對基準。

距離閘控的奈秒級時域同步 (Temporal Synchronization) 極限

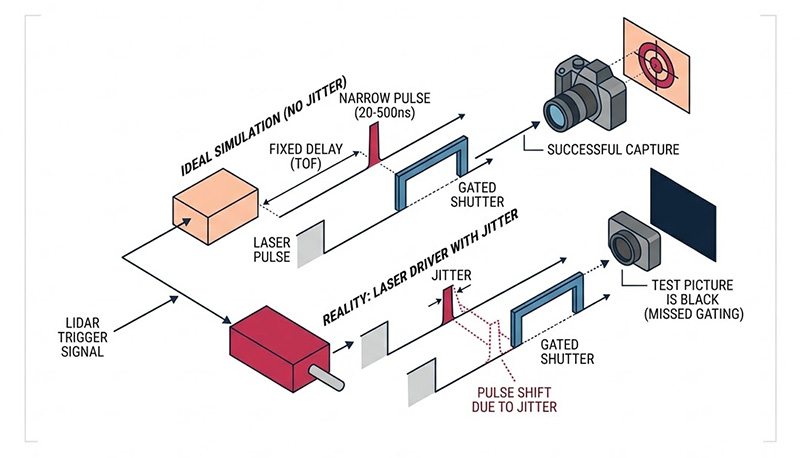

測試距離閘控相機 (Imaging LIDAR) 時，測試光源必須模擬真實戰場上的「光子往返飛行時間 (Time-of-Flight)」，這要求測試系統必須在接收到相機的觸發訊號後，經過一段精確計算的微秒級延遲，再發射一個脈衝寬度極窄（例如 20ns 至 500ns 之間可調）且邊緣極度銳利的雷射脈衝，若測試光源內部的雷射驅動電路存在微小的時脈相位抖動 (Jitter)，或是無法提供足夠的動態衰減範圍來模擬大氣損耗，距離閘控相機的極速快門將會「錯過」這道模擬回波，導致測試畫面呈現一片漆黑，要將這種高頻電子時序控制完美整合進龐大的光學測試機櫃中，是一項極端的系統工程挑戰。

積分球幾何中的「白黑體 (White Blackbody)」材料矛盾

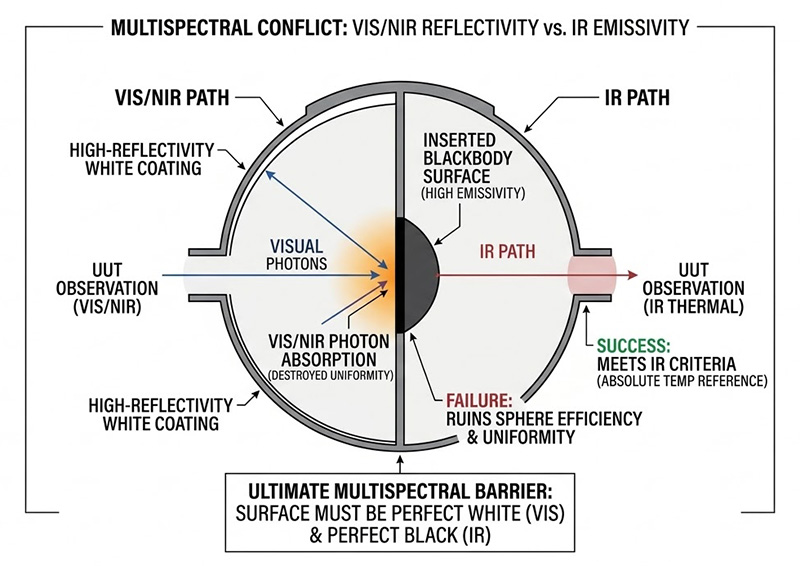

為提供均勻的可見光與近紅外光 (VIS/NIR) 照明，系統必須使用內部塗滿高反射率白色塗層的「積分球 (Integrating Sphere)」，但同時為了提供純淨的紅外線背景，系統又需要一塊具備高發射率（極黑）的黑體表面，這在材料學與幾何光學上形成了一個死結：如果將一塊黑色金屬板插入積分球內，它會像黑洞一樣吸收掉球體內部的可見光子，徹底摧毀積分球的均勻度與光學吞吐量；若不放黑體，又無法提供校準熱像儀所需的絕對溫度基準，如何在同一個物理空間內，讓一個表面「在可見光下是完美的白體，在紅外線下卻是完美的黑體」，成為多光譜光源開發的終極物理壁壘。

面對上述嚴苛的融合感測器測試挑戰與光譜物理限制，奧創系統推薦導入 SBIR MSS (Multi-Spectral Source) 多光譜積分球光源系統，我們深知，建構高保真度的跨頻譜測試環境絕非單純的設備堆疊（Box Moving），而是必須提供從微觀材料科學、奈秒時序控制到無像差光束融合的「從模擬到驗證的一站式方案 (Turnkey Solution)」。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。

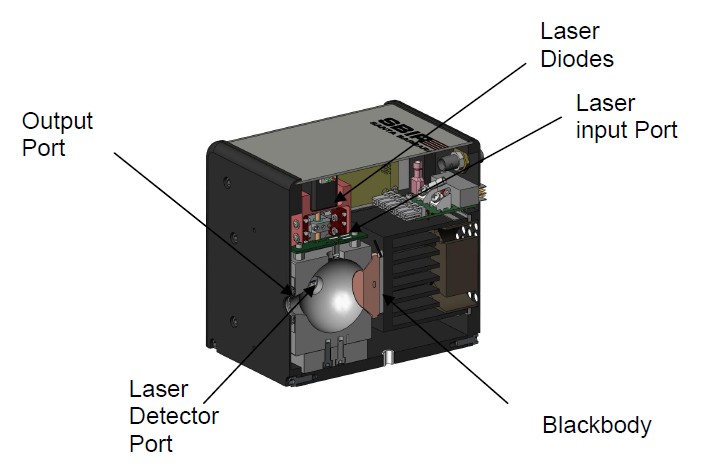

針對分光鏡帶來的空間錯位與波前畸變，MSS 系統採用了革命性的「非光學組合 (Non-optically Combined)」專利架構，該系統徹底捨棄了外部二向色分光鏡，將 1064 nm 與 1550 nm (或 1570 nm) 的脈衝雷射二極體、可見光源，以及延伸區域黑體，全部直接整合於單一個高階積分球的內部幾何結構中，這意味著所有頻段的測試光子（從可見光、雷射到長波紅外線），皆是從積分球的「同一個實體出口孔徑 (Exit Aperture)」均勻且同時地發射出來。這種從物理根源上達成的空間共位，為多光譜融合感測器提供了絕對無誤差的瞄準軸校準 (Boresight) 基準。

為了破解積分球內的材料矛盾，SBIR 為 MSS 內部的黑體輻射板開發了專利的 「白黑體 (White Blackbody)」塗層，這種先進材料在可見光與 NIR 頻段下具備極高的反射率（近乎完美匹配積分球內壁的白色塗層，維持極致的空間均勻度），但在 MWIR (3-5 µm) 與 LWIR (8-12 µm) 頻段下，卻能展現出大於 0.9 的高發射率（如同黑體），結合 SBIR 獨家的 iProbe 智慧探棒技術，MSS 能夠在不受積分球熱負載干擾的情況下，提供不確定度優於 ±0.01°C 的絕對熱輻射控制。

SBIR iProbe 是一款智慧型溫度感測器，其校準獨立於黑體 (blackbody) 系統之外；若要重新校準系統，僅需更換為近期已校準的探棒即可，此設計無需特殊設備，可最大限度地減少系統停機時間

此外，針對距離閘控相機的測試，MSS 內建了強大的高速數位時序與脈衝控制電路，系統能無縫模擬從 100 公尺至 100,000 公尺的精確光子飛行時間 (ToF) 延遲，並支援 20ns 至 500ns 的可調雷射脈衝寬度與精確的光學衰減控制。工程師可以在感測器正常運作的狀態下，同步執行熱像儀的 MRT 解析度測試與 SWIR 相機的動態測距驗證，將原本需要數天的跨平台測試，壓縮至單一自動化流程中完成。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

SBIR 紅外線測試解決方案還包括有目標輪、雷射測試器、黑體校正源、光源積分球、高精差動溫度計、紅外線準直器、紅外線攝影機、以及 紅外線目標投影器；立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答。

實際系統配置將因應您的融合感測器波長組合、距離閘控演算法特性及光學平台場地限制而有所不同，如需深入規劃與自動化軟硬體選配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，提供從模擬到驗證的一站式 Turnkey 方案，隨時準備為您提供最專業的配置建議與技術支援。
