雷射測距回波模擬技術：大動態範圍與時域精準度測試解析



飛時測距 (ToF) 的物理本質與極端衰減環境

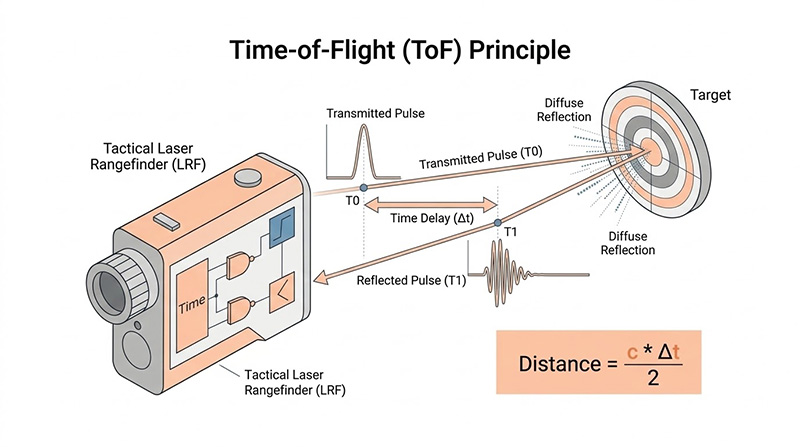

現代戰術雷射測距儀（LRF）運作的核心基礎為「飛時測距（Time-of-Flight, ToF）」原理，系統發射一束極短的雷射脈衝（通常為 1064 奈米或 1540/1570 奈米的人眼安全波段），光子在空間中以光速行進，擊中目標後產生漫反射，部分光子沿著原路徑返回並被接收器捕捉；系統透過計算發射與接收之間的時間差，推算出目標的絕對物理距離。

在實驗室環境中，要驗證一台設計用於數十公里外目標量測的雷射測距儀，工程師無法在室內建造一條長達數十公里的無塵光學通道，測試系統必須具備「接收待測物發射脈衝」並「延遲釋放模擬回波」的能力，然而光學訊號在長距離大氣中傳遞時，會經歷極端的幾何發散與吸收，根據輻射度學原理，返回接收器的雷射能量與距離的平方成反比，一發起始功率高達數百萬瓦（Megawatt）的雷射脈衝，在歷經數十公里的往返後，到達接收器時往往僅剩下奈瓦（nW）甚至皮瓦（pW）等級的微弱能量，如何在實驗室中精確重建這種極端微弱且帶有嚴格時序的光學特徵，是光電測試領域的重大工程挑戰。

工程實務中的三大雷射模擬難題

在評估雷射測距儀的測距精度、接收器極限靈敏度以及訊號鑑別邏輯時，測試系統需克服以下三個核心問題：

微弱能量控制與大動態範圍衰減極限

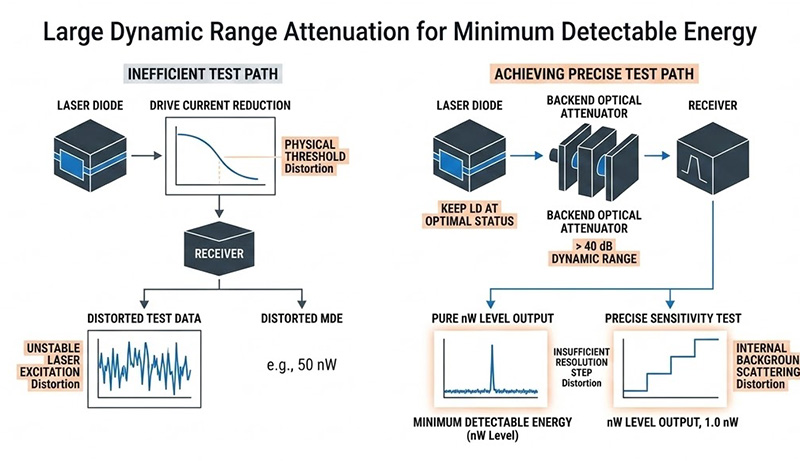

測試雷射接收器靈敏度的關鍵，在於找出其「最小可偵測能量」，這要求測試設備必須發射極其微弱的校準雷射脈衝； 實務上的難點在於，雷射二極體的驅動電流存在一個物理閾值，電流過低時無法產生穩定的雷射激發，且會導致脈衝寬度與光譜特性發生畸變；因此測試設備不能單純依賴降低驅動電流來減少輸出能量，必須讓雷射二極體在最佳狀態下運作，並透過後端的光學衰減器來精確降低光通量，要模擬從近距離強回波到數十公里外極弱回波的變化，系統必須具備超過四十分貝（40 dB）的大動態範圍，若衰減機構的步進解析度不足，或是內部光學元件存在微小的背景散射，將無法提供純淨的奈瓦級（nW）輸出，導致接收器靈敏度測試數據失真。

奈秒級時域抖動與測距精度誤差放大

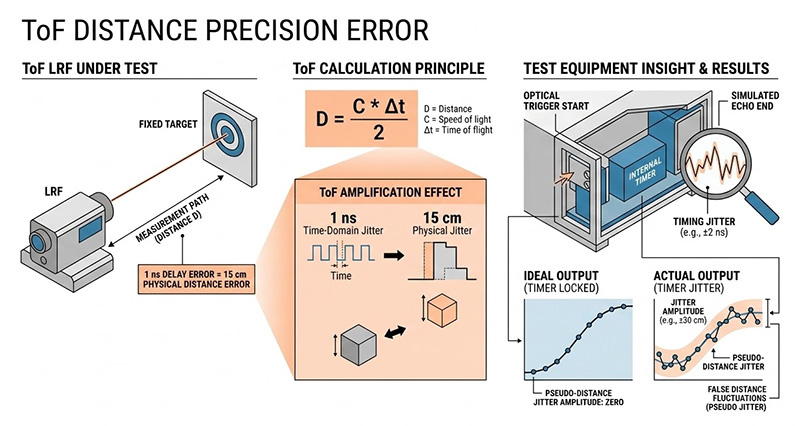

在飛時測距的計算中，時間就是距離，光速每奈秒（ns）行進約三十公分，這意味著雷射往返的測距誤差中，每一奈秒的時序偏差等同於十五公分的物理距離誤差，當測試設備以「光學觸發模式」運作時，它必須先偵測到待測物發出的雷射，接著啟動內部計時器，最後在精確的時間點發射模擬回波；若測試設備內部的光電轉換電路或時序產生器存在即使是幾奈秒的隨機抖動（Jitter），這個設備自身的時域雜訊將直接轉換為待測物的「虛假距離跳動」；要精確驗證現代 LRF 的距離解析度，測試設備的脈衝發射週期與延遲精度必須鎖定在極嚴格的容差範圍內。

多重回波環境與首末脈衝邏輯鑑別

真實戰場的雷射測距並非單一的理想反射，當雷射光束穿過樹冠層、偽裝網或戰場煙塵時，部分能量會被前景障礙物提前反射，剩餘能量才會擊中後方的真實目標，這會導致接收器在一次發射中，收到多個時間間隔極短的回波脈衝。 為了測試 LRF 的目標鑑別演算法（如首脈衝鎖定或末脈衝鎖定），測試設備必須能夠在單次觸發中，連續發射「雙重脈衝」；工程師面臨的挑戰在於：必須精確控制這兩個脈衝之間的相對時間延遲（模擬前景與背景的距離差），同時獨立調整兩個脈衝的能量振幅比例（模擬不同物體的反射率差異），缺乏此種動態雙脈衝生成能力的測試設備，將無法驗證雷射測距儀在複雜遮蔽環境下的實戰可靠度。

雷射回波模擬的系統化配置邏輯

為了解決大動態範圍能量控制、時域抖動與多重回波模擬，測試實驗室應採用專為短脈衝雷射設計的光電整合架構，其配置邏輯可歸納為三個主要方向： 首先，在能量控制上，採用高解析度電控可變衰減器結合光纖耦合網路，確保在不改變雷射二極體特性的前提下，實現精確的幅度調節；其次，在時域控制上，導入高速光電探測器與低延遲的數位時序電路，建立精準的光學觸發與延遲機制；最後，在光機幾何上，系統需配備自動準直（Autocollimation）參考鏡與微調雲台，確保測試光束與待測物接收孔徑的絕對空間對位。

客觀量化的雷射測距驗證架構

針對雷射測距儀與雷射接收器在極限距離與複雜環境下的測試需求，傳統的單一衰減片或簡易延遲產生器已無法滿足現代軍規標準，奧創系統所提供的方案，著重於將精密脈衝雷射源、高動態範圍衰減與自動化準直光學進行深度整合，為解決長距離回波模擬與接收器靈敏度驗證的工程挑戰，我們推薦導入 SBIR 的 雷射測距測試模組 (Laser Range Test Module, LRTM)，此系統透過客觀的數位參數設定，提供穩定且可追溯的雷射模擬基準。

SBIR LRTM 雷射測距測試模組，提供 1064/1540/1570nm 雷射源，專為雷射測距儀與接收器測試；支援光學/電氣觸發，動態模擬 50m 至 60km 距離 (精度 +/-1.5m 或 0.01%)；具備 >40dB 脈衝功率控制與首/末脈衝功能。

多波長支援與大動態範圍能量控制

LRTM 系統內部整合了精密脈衝雷射源（PPLS），可配置高達三種不同的雷射二極體，標準涵蓋 1064 nm、1540 nm 與 1570 nm 等戰術與人眼安全波段（頻寬 ≤ 10nm FWHM），針對極端靈敏度測試，該系統採用高解析度、大動態範圍（> 40 dB）的光學衰減器，結合光纖內建的校準光電探測器，LRTM 能夠將輸出脈衝功率精確控制在 0.5 nW 至 1000 nW (1 µW) 的寬廣範圍內（功率振幅精度 +/- 10%），這種精細的微弱能量控制能力，是評估接收器靈敏度與時間可程式增益（Time Programmable Gain）的關鍵硬體基礎。

奈秒級時序控制與動態距離模擬

在測距模擬方面，LRTM 具備強大的光學觸發模式，系統光學觸發靈敏度要求輸入脈衝 ≥ 150 kW 即可啟動，啟動後，模組能動態模擬從 50 公尺至 60,000 公尺 的目標距離，且模擬距離精度高達 +/- 1.5 公尺或 0.01%（以較大者為準），其標準脈衝寬度控制在 20 ns +/- 10 ns，確保模擬回波的時域特徵與真實目標反射高度一致，對於接收器測試，系統亦支援連續脈衝模式，在自由運轉下提供 50 msec 至 1 sec (20Hz 至 1Hz) 的脈衝週期，週期精度達 +/- 100 ns。

雙脈衝邏輯與精確空間對準配置

針對複雜遮蔽環境的模擬，LRTM 支援產生 雙重雷射脈衝，使用者可精確設定第二脈衝相對於第一脈衝的延遲時間（範圍從 +/- 10 ns 至 +/- 2,000 ns），並獨立控制第二脈衝的比例精度（設定值的 +/- 10%），完美支援 LRF 的首/末脈衝（First/Last Pulse）邏輯測試；在光機整合上，雷射脈衝透過光纖耦合準直儀輸出，提供發散角 < 2.5 mrad、直徑 0.3 英吋的投射光束，模組前端配備參考平面鏡與對準雲台（行程 > +/- 2 mrad，步進解析度 < 65 µrad），可利用自動準直技術，確保雷射光束與待測物（UUT）的光軸對準精度達到 < 100 µrad 內，此外系統支援 IEEE-488 (GPIB)、RS-232 或 Ethernet 介面，可無縫整合至自動化測試環境中。

若需進一步的系統規格配置建議或特定波段的評估，歡迎聯繫奧創系統技術團隊，我們將依據您的雷射系統特性提供專業的測試平台規劃。
