高能雷射光束輪廓與特徵分析：深冷型 SWIR 量測挑戰

從光譜理論到高階雷射輪廓的物理觀測邊界

在現代自由空間光通訊 (FSO)、車載光達 (LiDAR) 與精密雷射加工領域，1.5 µm 至 2.5 µm 頻段的短波紅外線 (SWIR) 雷射因具備極佳的大氣穿透率且符合「人眼安全 (Eye-safe)」規範，已成為先進光電研發的主流。為了精確評估這些雷射的絕對光束質量 (M² factor)、發散角與空間能量分佈，利用二維感測陣列進行高解析度的雷射光束輪廓分析 (Laser Beam Profiling) 是驗證其光學效能的核心環節。

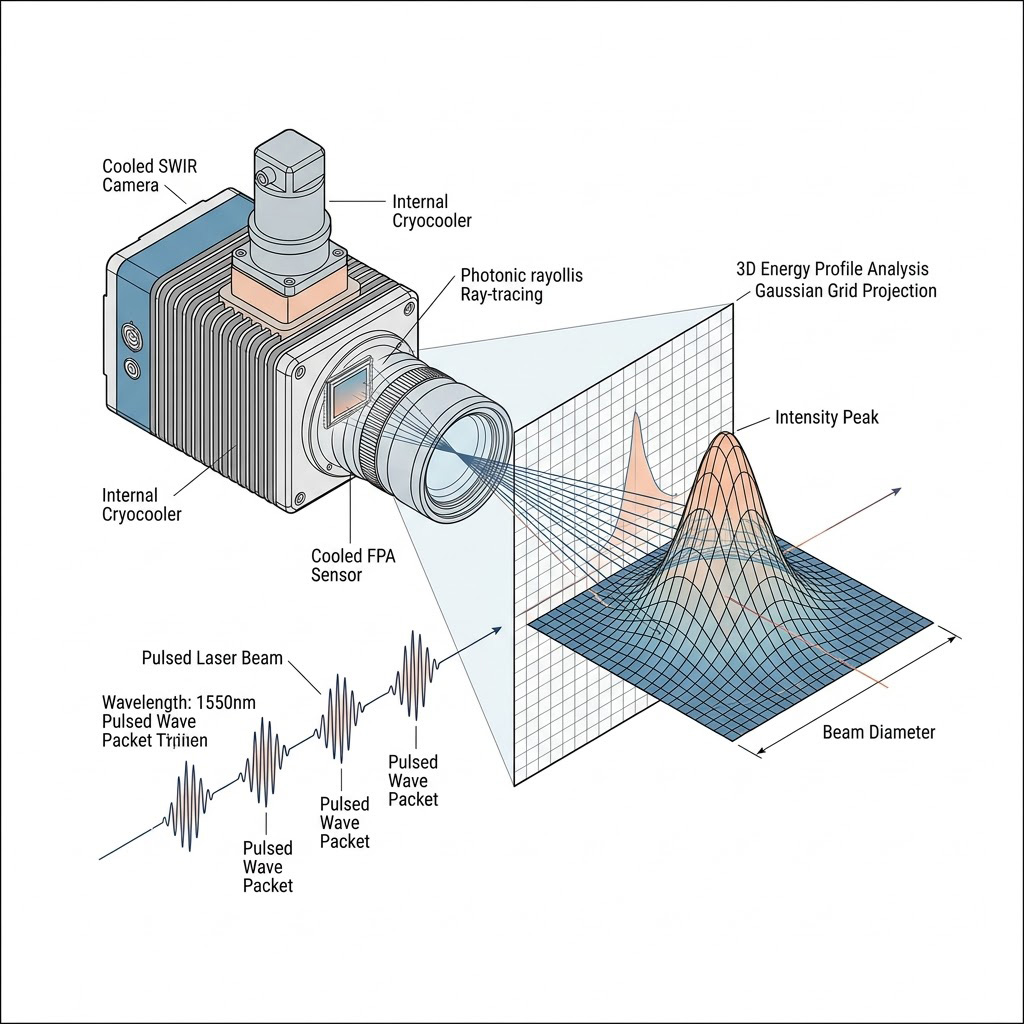

此示意圖展示冷卻式 SWIR 攝影機系統，對波長 1550 奈米的脈衝雷射光束（脈衝波包序列）進行光子射線追蹤，並產出包含強度峰值與光束直徑的 3D 高斯網格投影能量分佈分析。

然而，當研發人員試圖在實驗室光學桌上精準映射這些高能雷射的時空特徵時，系統便會遭遇感測材料與電子傳輸的物理極限，另一種觀點是採用常規的室溫銦鎵砷 (InGaAs) 相機搭配重度光學衰減片 (ND Filters)，在系統建置成本與操作門檻上具備明顯優勢；但在本文討論的「微弱邊緣光暈擷取」與「奈秒級單脈衝雷射分析」範疇內，非冷卻感測器的龐大暗電流與時間遲滯，通常會導致關鍵的雷射空間輪廓與峰值能量數據產生嚴重失真，為了在充滿極端光照動態的環境中取得純淨無染的科學數據，光電量測人員實務上必須克服以下三大工程壁壘。

自動化電動車電池雷射焊接與監控系統示意圖：機器人執行定位焊接，斯特林冷卻莢艙捕捉高速數據，利用熱消散消散偏差偏差邏輯執行實時品質驗證。過程熱曲線和缺陷檢測成功率圖提供實時回饋。

雷射特徵量測實務的三大工程壁壘

龐大暗電流對微弱邊緣光暈 (Halo) 的特徵吞噬

一個高質量的雷射光束除了擁有極高能量的中心峰值外，其周圍通常伴隨著由光學像差或繞射產生的微弱邊緣光暈與散射尾跡。若要將傳統 InGaAs 陣列的響應波段延伸至 2.5 µm (Extended InGaAs)，在未經深度製冷的狀態下，會激發出呈指數級飆升的熱暗電流 (Dark current)，這種龐大的儀器底噪會直接淹沒光束外圍最微弱的光子訊號，使得光束寬度 (如 1/e² 寬度) 的量測演算法無法準確定義雷射的真實物理邊界。

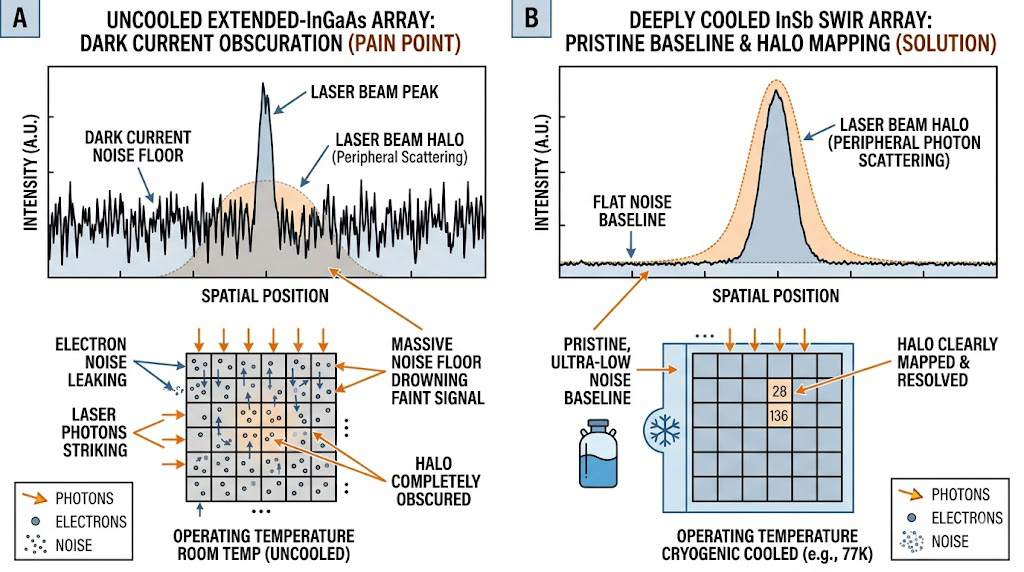

此圖比較非冷卻延伸銦鎵砷 (Extended-InGaAs) 陣列感測器與深冷型銻化銦 (InSb) 短波紅外感測器 (SWIR) 陣列在探測微弱光暈周邊光散射上的性能差異，非冷卻式 (A) 感測器受制於高暗電流雜訊基底，完全遮蔽了微弱光暈，造成探測痛點，深冷型史特林冷卻至 77K 技術 (B) 藉由深低溫冷卻操作與極潔淨低雜訊基線，精確對映解析出微弱散射光暈，完美解決了暗電流遮蔽痛點。

高斯能量峰值的極端動態範圍與飽和溢出 (Blooming)

雷射光束的能量分佈多呈現陡峭的高斯分佈 (Gaussian profile)，當中心極高密度的光子擊中感測器時，若相機的讀出積體電路 (RIIC) 缺乏足夠的井容 (Well capacity) 與抗光暈架構，高能區塊的電荷會瞬間充滿並向四周相鄰像素溢出 (Blooming)。這種嚴重的電子串擾 (Crosstalk) 會人為地「增胖」雷射的中心輪廓，徹底抹除峰值能量的真實空間分佈特徵，導致光學工程師對聚焦鏡組的像差補償做出錯誤判斷。

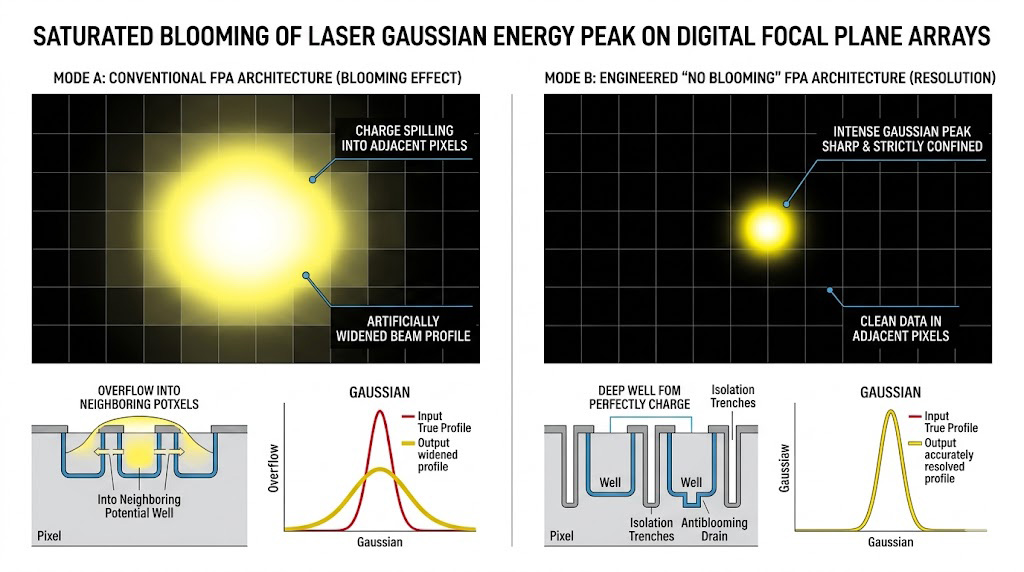

數位焦平面陣列對比雷射能量峰值的光暈效應示意圖：傳統架構（左）電荷溢散致輪廓擴大，先進架構（右）利用隔離結構精確解析並提升解析度。

奈秒級脈衝雷射的時間交疊失真與同步斷層

現代測距與光達系統多採用高頻的脈衝雷射 (Pulsed laser)，其單發脈衝寬度可能僅有數奈秒 (ns)，若量測相機的曝光機制無法與雷射發射器進行微秒級的精準相位鎖定，或是相機的底層硬體缺乏低延遲的同步介面 (Sync I/O)，感測器將隨機捕捉到脈衝的上升沿、下降沿，甚至是多次脈衝的疊加。這種時間交疊失真 (Temporal aliasing) 會使得每次擷取到的輪廓強度劇烈波動，無法提供客觀的單脈衝峰值功率 (Peak power) 特徵。

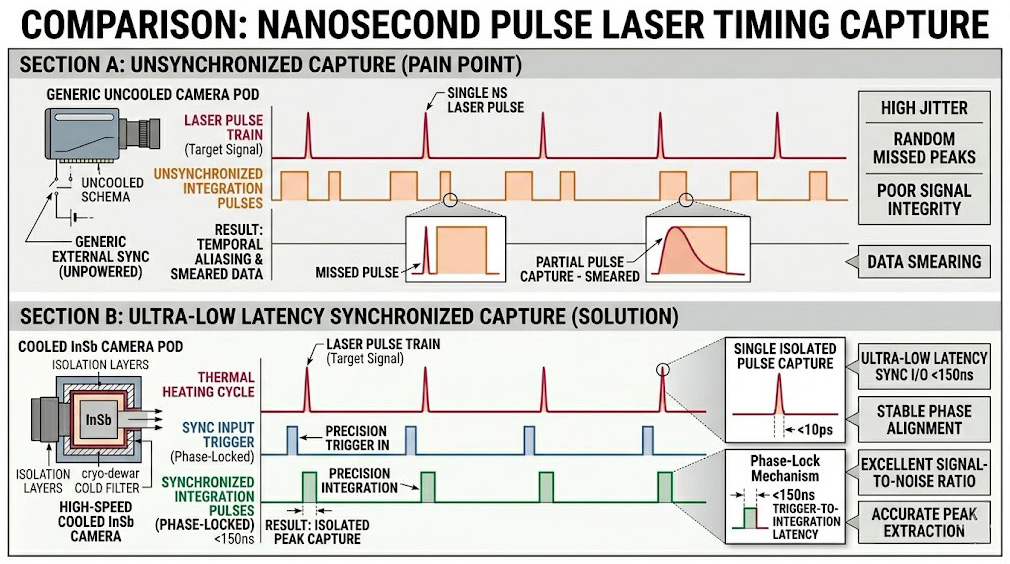

本示意圖對比奈秒脈衝雷射的擷取技術：上圖非同步採樣的未冷卻相機隨機積分，導致嚴重時間交疊失真、數據塗抹及峰值遺失。下圖冷卻式 InSb 相機具備小於 150ns 超低延遲同步及鎖相積分，能精確、單一擷取孤立脈衝，信噪比卓越且峰值提取準確。

突破雷射特徵分析極限的光電架構

面對上述嚴苛的雷射輪廓量測與光束動態驗證挑戰，奧創系統推薦導入 SBIR 基於深度製冷技術與全數位化驅動的高階 SWIR 影像量測架構，針對雷射光束分析實務上的痛點，我們推薦 IRCameras 旗下的 IRC906-SWIR與 IRC912-SWIR高階短波紅外線攝影機系列：

IRC906 SWIR 短波紅外線攝影機具備 900nm 至 2600nm 寬光譜響應與冷卻型 InSb 感測器，專為高階光譜學、雷射偵測與紅外線搜索追蹤設計，提供高速120Hz、低雜訊影像，滿足資深測試工程師最嚴苛的檢測需求。

首先為突破低照度光暈與暗電流的物理限制，IRC900-SWIR 系列採用了封閉式史特林製冷 (Stirling cooled) 的銻化銦 (InSb) 焦平面陣列，此架構在極低溫運作環境下，能提供從 960 nm 橫跨至 2600 nm 的平坦光譜響應，並將暗電流降至物理極限。這幫助確保了即使是雷射光束最外圍、僅有中心強度萬分之一的微弱散射光暈，也能在極高訊雜比 (SNR) 的狀態下被清晰解析。

左右兩側分別展示了航行中與停泊於碼頭的船隻，中間則呈現了起伏的山脈地形，畫面高對比度地展現了該短波紅外線攝影機在不同戶外環境下的清晰觀測能力。

其次，面對雷射中心極端的能量峰值，該系列感測器具備優異的硬體底層設計，達到了「零電子串擾與零光暈 (No blooming and no cross talk)」的嚴格標準。結合其 14-bit 高解析度類比數位轉換與千萬級電子井容 (7M electrons well capacity)，系統能在承受高強度雷射中心照射的同時，維持周邊像素的絕對銳利度，提供真實無扭曲的空間能量分佈模型。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

最後，針對奈秒脈衝雷射的時間同步難題，IRCameras 全系列內建了超低延遲硬體同步介面 (Ultra-low latency Sync I/O)。這允許相機的積分時間直接受控於雷射的 Q 啟動 (Q-switch) 觸發訊號，積分時間更可極限壓縮至 150 奈秒 (<150 ns) 以下。搭配高達 475 Hz 的超高幀率 (如 IRC906HS 機型)，確保系統能完美「凍結」並鎖定單一高速雷射脈衝，徹底消除時間交疊失真。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的高能雷射光束分析與光電量測環境，由於實際的系統配置將高度因應您的雷射波長、脈衝重複頻率 (PRF)、峰值功率及所需搭配之空間衰減濾光模組而有所不同。如需深入規劃 IRCameras 系列高階短波紅外線攝影機（如 IRC900-SWIR 系列）的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的高階光學系統與雷射量測導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
