無人機感測器模擬的算力瓶頸與 COTS 架構的必要性

在當前無人飛行載具（UAV）與航太國防模擬訓練的發展軌跡中，訓練核心已由早期的「基本飛行動力學」大幅轉移至「高階感測器酬載操作」與「超視距（BVLOS）戰術演練」，隨著無人機搭載的電光（EO）、長波/中波紅外線（LWIR/MWIR）與微光夜視（NVG）設備日益精密，模擬器必須在虛擬環境中即時重現這些感測器的物理運作邏輯；然而，要達成「物理級精確」且「視覺上無延遲」的紅外線影像輸出，對底層運算硬體帶來了前所未有的嚴苛挑戰。

從技術實作的角度觀察，真實世界中的紅外線熱成像並非單純的色彩濾鏡疊加，而是極度複雜的熱力學運算，系統必須根據 3D 地形的材質分類（Material Classified Maps）、日照歷史（晝夜熱循環）、大氣散射，甚至車輛引擎的運轉狀態，逐一計算每個像素的熱輻射值；當酬載操作員在操作高倍率雲台攝影機進行高速目標追蹤時，若底層算力不足導致畫面幀率（Frame Rate）不穩、甚至低於 60Hz，將會產生明顯的視覺延遲（Latency）與畫面撕裂（Tearing），這不僅會嚴重破壞訓練的沉浸感，導致學員產生「模擬器暈眩症（Simulator Sickness）」，更會造成肌肉記憶的錯誤建立，對實戰操作產生潛在的負面影響。

針對這項產業難題，部分傳統軍事模擬系統過去傾向採用專屬的封閉式硬體架構；然而，隨著運算需求的呈指數級增長，這類封閉架構往往面臨升級困難與生命週期成本過高的風險，基於此，Quantum3D 推出的 Independence IDX 系列影像產生器（Image Generators, IG） 採取了商用現成產品（COTS, Commercial-Off-The-Shelf）的開放式架構策略，透過結合企業級 Intel Xeon 伺服器平台與最新世代的 NVIDIA Quadro RTX 專業級繪圖晶片（如 RTX A6000），IDX 系列成功地將龐大的熱傳導物理運算與感測器後處理任務轉移至強大的 GPU 陣列上並行處理。

IDX 9000 提供最強大的即時圖像產生技術，具備4U 高密度計算架構，支援4 張 NVIDIA RTX GPU、Intel Xeon 可擴充處理器，並相容CIGI 4.0、OpenFlight、CDB 等標準；內建 15m 全球範圍地形資料庫，可插入高解析度影像資料，支援夜視、紅外線、電光模擬

這種高度依賴 COTS 先進算力的架構設計，不僅確保了在高解析度、多通道的無人機模擬環境中，紅外線與光電影像能維持 60Hz 以上的穩定輸出，更實現了極低延遲的視覺回饋（Visual Feedback Loop），在現有技術條件下，IDX 系列被視為目前最具經濟效益且具備高度未來擴充性的運算基石，確立了其在高階航空與國防訓練市場中的核心地位。

解決方案特色：從硬體底層到軟體引擎的無縫算力整合

Independence IDX 系列影像產生器 之所以能在複雜的感測器模擬中達成 60Hz 以上的高擬真與低延遲輸出，並非單靠單一硬體的堆疊，而是建立在硬體架構、GPU 協同與軟體引擎（MANTIS）深度優化的基礎之上，以下為其核心技術特色：

COTS 開放式架構與高密度運算

IDX 系列的設計哲學在於極大化單位機架空間內的運算密度，同時控制長期維護成本，以 IDX 9000 旗艦級系統為例，其將雙 Intel Xeon Scalable 處理器與最多 4 張 NVIDIA Quadro RTX（如 A4000、A5000 或最高階的 A6000）GPU 整合於單一 4U 機箱（IGU 渲染單元）內，這些基於 Ampere 架構的 GPU 具備海量的 CUDA 核心與極高的記憶體頻寬，為處理 GeoScapeSE WWDB 全球資料庫中龐大的高解析度紋理（高達 15M/10M）與 3D 建築模型提供了充沛的硬體資源，COTS 策略也意味著當下一代 NVIDIA 晶片問世時，系統具備快速升級的潛力，確保訓練設備不會因技術迭代而迅速遭到淘汰。
IDX 9000 Datasheet Download >

WWDB全球資料庫（World-Wide Database）範本

GPU 加速的物理級感測器運算（ViXsen & Quest2）

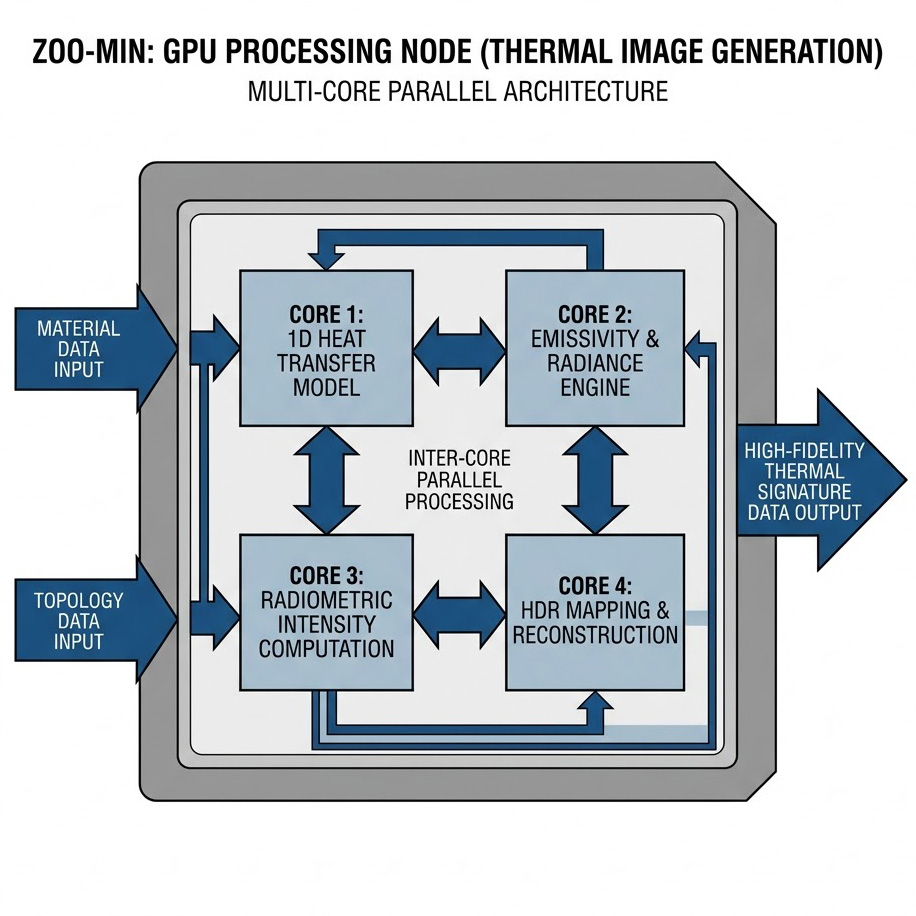

無人機紅外線影像的零延遲輸出，高度仰賴渲染引擎的優化。IDX 系列針對 Quantum3D 的 MANTIS 軟體進行了深度硬體匹配。當執行 ViXsen 物理感測器模組時，GPU 將接管複雜的 1D 熱傳導方程式，即時計算地形與動態模型在日夜交替中的熱容量變化；而 Quest2 感測器後處理模組 則利用 GPU 著色器（Shader-based rendering），在極短的渲染週期內完成自動增益控制（AGC）、高動態範圍（HDR）極性切換（白熱/黑熱）、以及隨機/固定雜訊的模擬，透過將這些密集的像素級運算留在 GPU 內部完成，避免了不必要的 CPU-GPU 資料傳輸瓶頸，從而確保感測器影像能穩定維持 60Hz 以上的幀率。

Quest2 與 ViXsen 提供即時感測器模擬，支援電光（EO）、紅外線（IR）、夜視（NVG）影像處理與物理模擬，MANTIS 方案助您實現精確的感測器影像與後處理效果。

多通道硬體視訊同步（NVIDIA Quadro Sync）

在大型的無人機或航空訓練中心，一套系統往往需要驅動多個顯示器（例如 OTW 視窗外視景、多組 EO/IR 螢幕、以及教官站介面），IDX 系列（如 IDX 900 與 IDX 9000）整合了 NVIDIA Quadro Sync 與精確的硬體同步模組，這項技術能強制所有 GPU 的垂直同步（V-Sync）訊號與畫面刷新週期完全鎖定，因此即便無人機在複雜的城市峽谷中進行高速盤旋，橫跨多個螢幕的連續視景也不會出現畫面撕裂或微小的時間差，維持了極致的視覺連貫性。對於需要長時間緊盯螢幕的酬載操作員而言，這是降低視覺疲勞的關鍵機制。
IDX 900 Datasheet Download >

Quantum3D Independence IDX 900 搭載 MANTIS 圖像產生器，支援 8 張 GPU、16 通道、4K 60Hz 顯示，適用於固定翼航空、駕駛模擬、軍事訓練，4U 高密度設計，提供企業級穩定性與效能。

多線程任務處理（MFP）與 CPU 卸載

為了讓 GPU 專注於高擬真影像的渲染，IDX 系統充分利用了 Intel Xeon 處理器的多核心優勢，MANTIS 軟體內建的「多線程任務處理（Multithread Mission Functions Processing, MFP）」模組，會將視線查詢（LOS）、地形高度（HAT/HOT）以及碰撞檢測等戰術運算交由獨立的 CPU 核心非同步執行，這種 CPU 與 GPU 職責分明的非同步協同架構，有效避免了因複雜戰術邏輯運算而拖慢畫面渲染幀率的風險，是實現「零延遲」體感的另一項底層保障。

靈活的機箱設計與可擴展性

為了適應不同的場域限制與專案規模，IDX 系列提供了高度彈性的物理配置。對於空間受限的研究實驗室或可攜式地面控制站（GCS），IDX 80或 IDX 90 提供輕巧的塔式桌機或單一 4U 機架配置，並能支援 4 至 8 個顯示通道,；而對於建置大型全動態模擬器（Full-Flight Simulators）或聯合戰術演練中心，IDX 900（16通道） 或 IDX 9000（高達 50 通道以上） 則提供高密度的機櫃型部署。全系列均共用相同的核心架構與軟體生態，確保了訓練內容與技術驗證的跨平台一致性。

Independence IDX 80 影像產生器提供高性價比 Level D 飛行模擬訓練方案，適用於航空、軍事、海事及 VR 模擬應用；支援 MANTIS 軟體與高密度 Pascal GPU 架構，確保優異視覺品質與效能。


Quantum3D Independence IDX 90，精巧高效能視覺運算系統，適用於飛行、軍事、汽車、VR 模擬，支援 4-8 顯示通道，整合 MANTIS 軟體與全球地形資料庫。

解決方案應用：由強大算力驅動的無風險高階演訓

在 IDX 系列 所提供的充沛運算餘裕下，無人機訓練與相關航太國防模擬得以突破過往在幀率與畫質之間妥協的困境，並在多個高階應用場景中展現其無可取代的價值：

硬體迴路（HIL）感測器與飛控驗證

在新型無人機（如 QUAV 雲下自主無人機）的研發階段，工程團隊需要驗證真實的光電雲台與自動駕駛演算法，透過將真實的飛控電腦連接至 IDX 影像生成器，系統能在極低延遲的狀態下，將渲染出的高解析度 OTW 畫面與紅外線熱訊號回傳給感測器處理單元進行識別，若影像產生器發生幀率掉格或延遲，HIL 測試中的控制迴路將會產生震盪甚至失效，IDX 系列憑藉 RTX A6000 級別的算力與穩定的 60Hz 輸出，為這類嚴苛的工程研發提供了穩固的測試基準。

超視距（BVLOS）酬載操作員密集訓練

針對情報、監視與偵察（ISR）任務，酬載操作員必須長時間盯著多個螢幕，判讀熱成像畫面並進行雷射標定，在 IDX 系列驅動的訓練平台中，學員可以體驗到與真實地面控制站（GCS）毫無二致的流暢度。無論是在複雜的阿富汗山區地貌中追蹤高速移動的車輛，或是在 MANTIS 進階天氣模組生成的暴雨中切換感測器極性（白熱/黑熱），充沛的 GPU 算力確保了畫面的平滑縮放（Zoom）與無延遲的動態平移（Pan），顯著提升了目標鎖定的訓練成效。

MANTIS 為 Quantum3D 研發的即時影像產生軟體，支援 CDB、感測器模擬、環境特效、飛行與車輛模擬等應用，提供高擬真 3D 圖形，適用於訓練與模擬市場。

大規模多領域聯合作戰預演

現代戰爭高度依賴空地協同，在大型戰術訓練中心，系統可能需要同時模擬在空中盤旋的無人機、地面推進的裝甲部隊，以及操作「砲兵前線觀測員訓練模擬器（AFOS）」的人員，IDX 9000 等旗艦級設備能夠透過分散式互動模擬（DIS）或高層架構（HLA）協定，在數十個通道間同步渲染包含曳光彈、飛彈軌跡、爆炸與物理煙塵等高耗能特效，在這種極端負載下，強大的運算叢集是確保整個合成戰場環境不致崩潰、且所有參訓人員皆能獲得即時視覺回饋的唯一解方。

城市戰術環境（MOUT）下的精密偵蒐

在城市環境中，無人機感測器會面臨極高密度的幾何多邊形（如密集的建築群）與複雜的光源干擾（如路燈、車燈產生的光暈），IDX 系統能流暢載入高解析度的城市插入影像（如坎大哈機場或舊金山特定區域），配合 Quest2 模組，GPU 能即時計算高動態範圍（HDR）下的光線對比，讓操作員練習在強烈背景光害中，精確辨識隱藏於暗巷中的敵方熱源，而不會遭遇任何畫面卡頓。

圖片中展示了夜視模擬技術，模擬夜視鏡（NVG）環境中的視覺效果，畫面中的發光點代表熱源或光源，提供增強夜間識別與戰場感知能力，該技術可應用於軍事訓練、航空航太、無人機操作與感測器測試，提升在低光或全暗環境下的目標識別與戰術規劃能力。

產業應用與客製化矩陣

考慮到各機構在預算、空間與任務複雜度上的差異，Independence IDX 系列 提供了明確的階梯式解決方案，以下矩陣總結了各型號如何對應不同層級的無人機與航空模擬需求：

透過此矩陣，整合商與終端用戶能夠在「算力需求」與「建置成本」之間取得最佳平衡，確保每一分投資都能精確轉化為 60Hz 穩定輸出與無延遲的訓練成效。

其他解決方案

強大的 IDX 硬體算力需要與先進的軟體與外圍模擬系統緊密結合，才能發揮最大的綜效，Quantum3D 提供以下完整的模擬訓練生態系：

MANTIS 即時場景管理軟體

專為 IDX 系列設計的 64 位元視覺模擬引擎。支援 CIGI 協定，內建完整的環境天候特效（如 3D 體積雲、海浪反光），並可無縫整合 Quest2 與 ViXsen 外掛，是驅動無人機高擬真視覺的核心靈魂。
觀看 MANTIS 影片展示 >
MANTIS Datasheet Download>
MANTIS 4.1.2 Release Notes Download >

GeoScapeSE WWDB 全球特定地理資料庫

針對 IDX 設備優化的無縫全球地貌庫。提供 15M/10M 解析度的基礎覆蓋，並支援插入如機場或城市的高解析度（High-Res Insets）3D 模組，讓無人機能夠在虛擬環境中進行不受地理限制的長程 BVLOS 巡航演練。
GeoScapeSE WWDB Datasheet Download >
WWDB Regional Areas Download >

GeoScapeSE WWDB 影像範例

SM200 / SM500 6DOF 專業飛行模擬器

針對固定翼與旋翼機設計的全動態平台（支援 200kg 至 500kg 負載），具備高達 ±400°/s² 的俯仰與橫搖加速度，搭配 IDX 系統的零延遲影像輸出，能為有人駕駛飛行員提供極致的物理動態沉浸感。

SM500 是一款 6DOF 專業飛行模擬器，提供俯仰、橫搖、偏航、前衝、側移與垂盪的全動態模擬，具備 500kg 載重能力、± 500°/s² 偏航加速度與零延遲回饋，為飛行訓練、航太研發提供最逼真的駕駛體驗。


SM200 是一款 200kg 級 6DOF 全動態模擬平台，擁有高達 ± 400°/s² 的滾轉和俯仰加速度，具備零延遲回饋迴路和客製化運動核心，完美適用於專業飛行訓練、航太研發測試及追求極致真實感的娛樂體驗。

eVTOL 混合實境（MR）訓練模擬系統

針對新世代的電動垂直起降飛行器（eVTOL）與無人機遠端操控所設計，結合 Varjo XR-3 高解析度 MR 頭戴顯示器與 IDX 系列的強大算力，使用者能在看見實體儀表板與自己雙手的同時，沉浸於 360 度的虛擬飛行環境中，取代了龐大昂貴的傳統球幕投影系統。
eVTOL Simulator Flyer Download >

Quantum3D 提供混合實境（MR）視覺模擬系統，適用於 電動垂直起降飛行器（eVTOL）、先進航空運輸（AAM）/城市航空運輸（UAM），支援高擬真影像生成、360° 視角、MR/AR 互動與 VR 訓練模擬，提升飛行體驗與訓練效率。

專屬訓練環境建置與技術支援

實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
