突破極音速 UAV 複雜 3D 曲面加工極限：七軸雷射工作站與 iPC 資安控制架構



在先進國防與航太載具設計中，極音速無人載具（Hypersonic UAV）與第六代戰機的物理外型正經歷著顛覆性的改變，為了兼顧極音速飛行時的空氣動力學與全周向的雷達隱形（Stealth）能力，「通訊感知一體化（ISAC）」陣列不再是平面的板狀結構，而是被完全共形（Conformal）整合進機翼的前緣（Leading Edge）或機身的高度彎曲表面中。

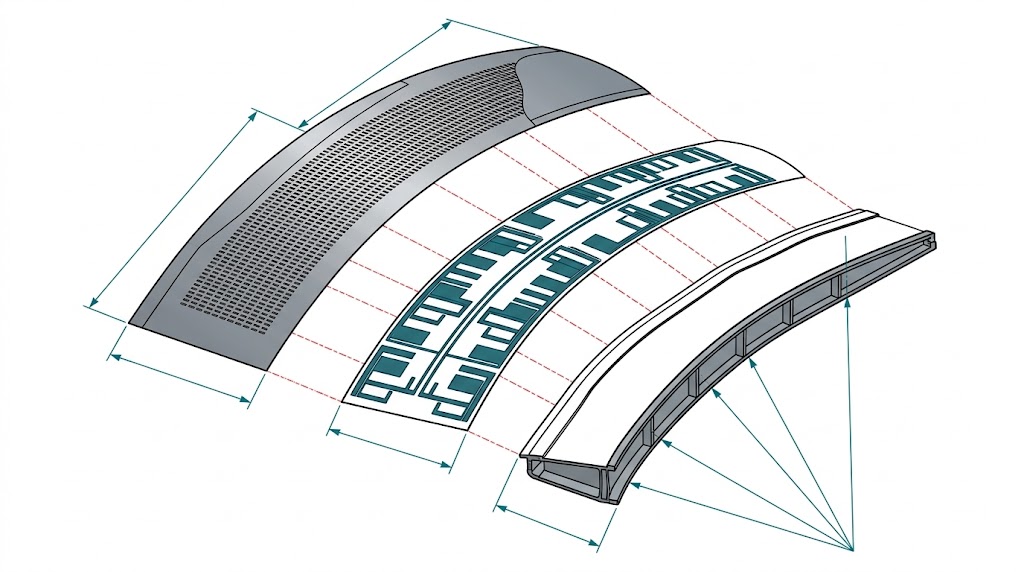

圖中詳解多層微型裝置組裝：金屬網、圖案化電路與結構框架精密對位，尺寸線與對位線突顯精度，常用於微流體與封裝研發。

要在這些具有極端 3D 曲率的鈦合金或複合材料上，精準雕刻出數以百萬計、帶有特定入射角度的微波穿透槽與冷卻孔，是一項製造工程上的終極挑戰，長期專注於航太級雷射微細加工與高階自動化工控架構，當我們檢視這些高單價零件的加工產線時會發現傳統的雷射設備面臨著力學與資訊科學的雙重死胡同：當機台試圖在複雜 3D 曲面上結合機械五軸與雷射掃描器時，各自獨立的控制器會引發嚴重的幾何撕裂；更致命的是，負責控制機台的商用 Windows 電腦，其不可控的背景更新與資安漏洞，正成為國防產線上最危險的不定時炸彈；本文將純粹從 3D 空間運動學、高動態光學循跡以及底層 IT 作業系統穩定度出發，深度剖析現代航太製造工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太與軍工製造規範：3D 共形加工與工控資安容忍度

在探討具體的機台痛點之前，我們必須先理解指導這些尖端 ISAC 零件的最高製造與廠房準則，以美軍針對保形雷達天線（Conformal Antenna）的幾何加工標準，以及國防部對生產設備的網路安全成熟度模型驗證（CMMC）為例，對於加工機台在「3D 空間良率」與「IT 系統確定性」提出了嚴格的限制；在幾何加工上，規範要求微波開槽的側壁必須與 3D 曲面的法向量（Normal Vector）保持絕對平行，這意味著雷射光束必須在 3D 空間中不斷改變其姿態角度，同時還要進行微米級的 2D 高速幾何雕刻。任何在曲面交界處的「拼接接縫」，都會被視為應力集中的瑕疵而遭到退件。

在廠房 IT 規範上，進行加工的工業電腦絕對不允許發生「非預期性的系統中斷」，傳統作業系統的自動更新、背景特徵推送（Feature Updates）或防毒軟體掃描，若在長達數十小時的航太零件加工中途觸發並導致電腦重啟，將直接報廢價值數百萬美元的無人機透波外殼 (Radome) ，這種對「巨型七軸同動純粹度」與「絕對 IT 系統穩定度」的雙重苛求，直接宣告了傳統拼裝機台與商用作業系統的死刑。

實務上三大 3D 共形加工與控制難題

在上述嚴苛的物理限制與軍規資安框架下，系統整合工程師在建構次世代 UAV 複雜 3D 曲面雷射加工機台時，無可避免地會面臨三道極難跨越的技術高牆。

3D 曲面加工的「步進與重複（Step-and-Stare）」效能瓶頸

當面對一個具有巨大弧度的機翼前緣時，傳統的雷射加工系統通常依賴一個機械五軸轉台來翻轉工件，並搭配一個上方的 2D 雷射掃描振鏡，在傳統架構中，這兩個系統是無法「同時」運作的，機台必須先轉動沉重的機械五軸，將 3D 曲面的一個小區塊「轉平」並對準雷射；機械軸煞車停止後，雷射振鏡才開始在幾十平方毫米的視野內進行高速雕刻；雕刻完後，機械軸再轉動到下一個曲面區塊。

這種「步進、停止、雕刻、再步進」的模式，在處理面積龐大的 UAV 透波外殼 (Radome) 時，不僅耗費了大量等待機械軸整定（Settling）的時間，導致產能極端低落，更會在相鄰的 2D 視野交界處產生無法避免的「拼接誤差（Stitching Error）」，這些交界處的雷射過度燒蝕會破壞複合材料的纖維結構，讓無人機在承受極音速氣動力時面臨解體的風險。

本圖對比3D曲面加工的兩種動態效能：左側展示基於不連續2D網格的步進移動，粗紅線凸顯因多次停頓導致的顯著接縫誤差（拼接瓶頸）；右側展示連續的7軸協調運動，完美螺旋軌跡平滑包裹整個3D曲面，消除了所有邊界停頓。

高加減速下的「轉角圓角化（Corner Rounding）」與軌跡失真

第二個難題發生在雷射光學的微觀動態追蹤上，ISAC 天線的微波開槽通常包含許多尖銳的直角或複雜的幾何圖形，為了追求高產能，雷射掃描振鏡內部的微型馬達必須以極高的速度與加速度來驅動反射鏡片；然而當標準的雷射掃描器試圖在極高速下描繪一個 90 度的直角時，由於內部馬達慣性與位置回饋解析度不足，伺服系統會產生「追隨誤差（Following Error）」；反映在實際加工結果上，原本應該是完美的直角，會嚴重失真變成一個平滑的「圓角（Corner Rounding）」；而在畫圓時，則會出現起點與終點無法閉合的「頸縮（Necking）」現象；這種因為光學機構動態響應不足所導致的軌跡失真，會讓 ISAC 天線槽的有效面積發生改變，直接導致高頻微波發生頻率偏移與能量衰減。

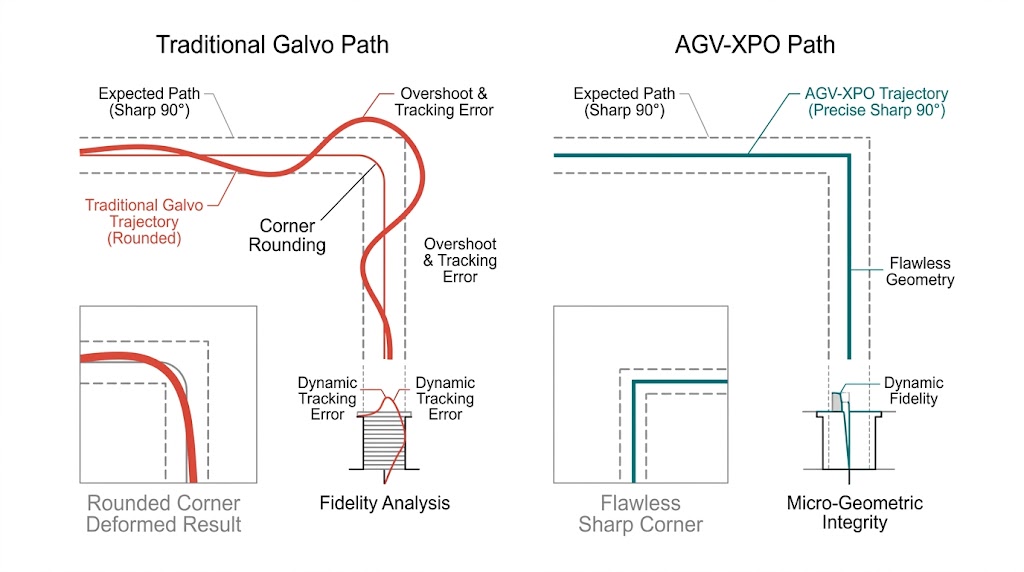

圖解傳統振鏡執行 90 度轉角之表現，傳統系統因追隨誤差導致過沖與圓角化；AGV-XPO 則展現無瑕幾何、保持銳角。

商用 PC 作業系統的「強制更新」與資安脆弱性

最後一個難題在於廠房端的底層資訊架構，許多高階雷射機台依賴一台運行標準 Windows 10 作業系統的工業電腦（IPC）來執行加工程式與人機介面；標準版的 Windows 作業系統設計初衷是為了辦公室應用，它會強制進行「功能更新（Feature Updates）」與定期的系統重啟，在國防工業中，一個大型航太零件的連續雷射加工可能長達 48 小時。如果在加工過程中，Windows 突然在背景啟動龐大的更新下載，會瞬間佔用 CPU 資源，導致底層的運動控制網路（如 EtherCAT 封包）發生時基抖動，甚至直接讓機台藍白畫面死機。

此外，標準作業系統充滿了不必要的附屬軟體與開放的網路連接埠，使其極易成為駭客或惡意軟體攻擊的目標，無法在 IT 系統底層阻絕這些不確定性干擾，是所有高階航太製造廠最深層的夢魘。

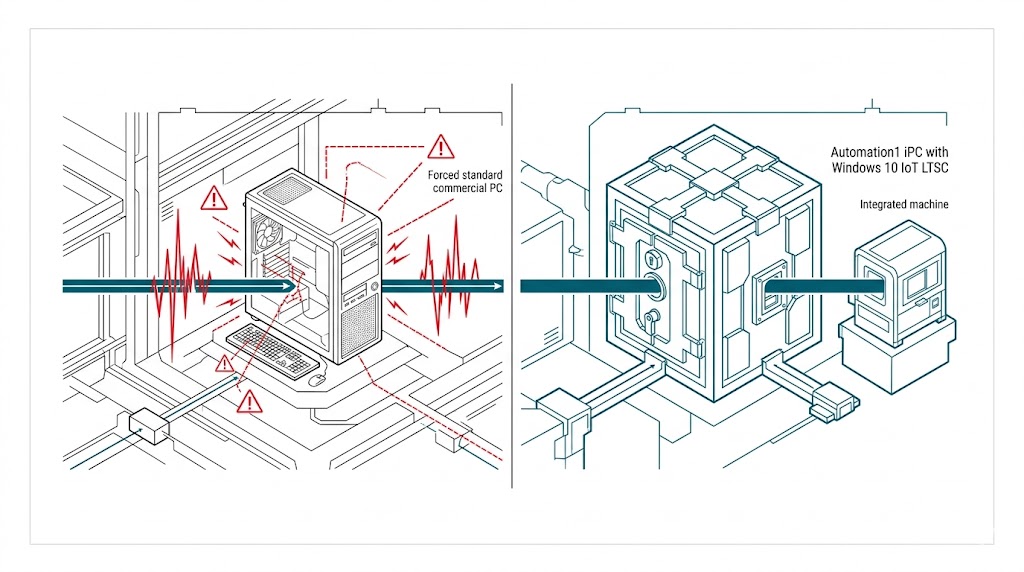

圖示傳統 PC 與 Automation1 iPC 對比，左側 PC 數據流被干擾中斷；右側 iPC 配備 Windows 10 IoT LTSC，確保數據流穩定不間斷，適用於工業控制。

面對上述嚴苛的 3D 共形加工規範與 CMMC 資安要求，單純依賴購買零散的五軸轉盤、市售振鏡與一般電腦，最終不可避免地將陷入無止盡的拼接瑕疵、轉角變形與系統當機中，我們為推薦 Aerotech 經過頂尖國防航太實驗室驗證的「實體自動化機台與高階工控產品」，從完美融合機械與光學的實體工作站，到徹底根除當機風險的智慧大腦，打造一站式的 3D 雷射加工解決方案。

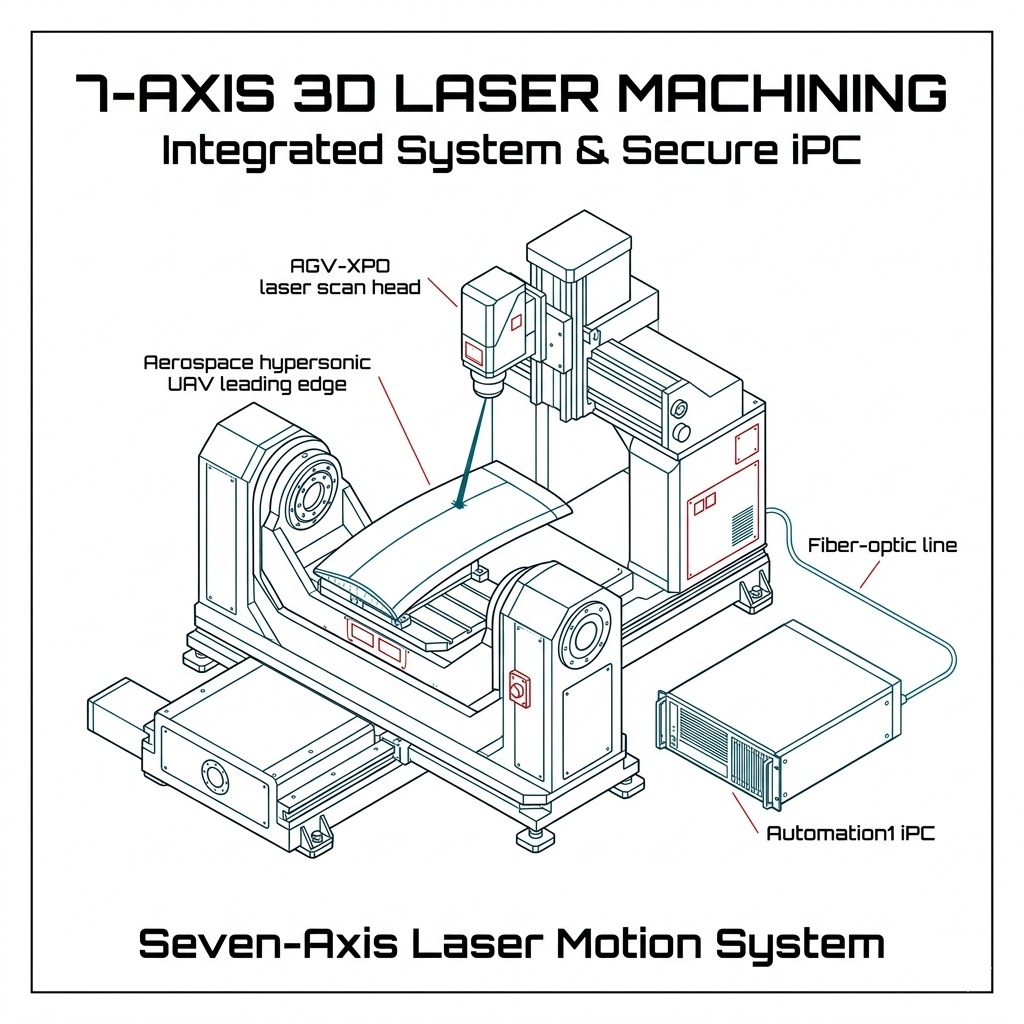

終結步進與拼接誤差的自動化巨獸：七軸雷射加工工作站

針對複雜 3D 曲面加工的效能瓶頸與拼接瑕疵，Aerotech 提供完整的整合自動化實體機台：七軸雷射加工工作站 (Seven-Axis Laser Motion System)，這是一台專為航太級複雜幾何打造的封閉式一站式（Turnkey）設備，內部配備了高達 25 公斤以上負載能力的五軸伺服機械系統與全套的雷射安全防護艙，最核心的突破在於，這台設備內的「五個伺服機械軸」與上方的「兩軸雷射掃描器」是完全由單一個 Automation1 控制器所統一協調的，透過內建的無限視野 (IFOV) 技術，機台能讓沉重的 3D 機翼部件進行平滑且連續的機械翻轉與平移，同時上方的雷射掃描器在移動中即時進行高頻的微雕；這種「七軸同動」的極致能力，徹底淘汰了步進與重複加工，將 3D 曲面上的拼接誤差降至絕對的零，同時將產能提升數倍。

七軸雷射動態控制系統提供高速高精度雷射加工，適用於雷射微加工、鑽孔與表面結構化，搭載五軸伺服與雙軸振鏡掃描，承載 25 公斤以上，確保加工精度與靈活度。

消滅轉角圓角化的高動態神經：AGV-XPO 高動態雷射掃描器

面對高加減速下導致的軌跡失真與微波槽變形，這台七軸工作站上方標配了最高階的光學硬體：AGV-XPO 高動態雷射掃描器 (High-Dynamic Laser Scan Heads)，AGV-XPO 專為極端動態精度所設計，它採用了低慣量、高效率的驅動馬達，更關鍵的是，它內部搭載了超高解析度的位置回饋系統 (Ultra-high resolution feedback)，這使得 AGV-XPO 在以高達每秒數公尺的速度進行急停與 90 度直角轉彎時，依然能維持個位數微米級 (Single-digit micron-level) 的極致循跡精準度，將轉角圓角化 (Corner rounding) 與頸縮現象徹底抹除，確保您的 ISAC 微波開槽幾何形狀完美無瑕。

AGV-XPO 為一款高性能二軸雷射掃描頭，採用低轉動慣量馬達與超高解析度位置回授技術，實現優異的動態精度與極低的追隨誤差；可選配氣冷與水冷，適用於高速鑽孔、飛秒加工等精密應用，並透過 IFOV 功能擴展工作範圍。

打造不容侵犯的資安與穩定堡壘：Automation1 iPC 智慧型工業電腦

為了徹底根絕商用 Windows 系統的強制更新當機與資安漏洞，Aerotech 為這套系統配置了最高規格的控制大腦：Automation1 iPC 智慧型工業電腦 (Intelligent Industrial PC)，這並非市面上的普通電腦，Automation1 iPC 在出廠時即搭載了最高穩定級別的 Windows 10 IoT Enterprise Long-Term Service Channel (LTSC) 作業系統，LTSC 版本的核心價值在於「企業級管理性與絕對穩定」：它被微軟移除了所有不必要的附屬軟體與背景應用，並且絕對不會進行強制性的功能更新 (Feature Updates)，您的電腦只會接收最嚴格的安全修補程式，且完全受您的廠房 IT 部門控制。 這意味著在進行長達數十天的航太零件雷射加工時，iPC 絕對不會因為微軟的強制重啟而中斷您的製程，搭配內部強悍的 Intel Core i7 處理器與零抖動的 HyperWire 光纖通訊網路，iPC 為您的國防生產線提供了堅不可摧的穩定度與最高級別的工業資訊安全。

Automation1 iPC 為一款專為工業自動化設計的智慧型工業電腦，搭載 Intel Core i7 處理器與 Windows 10 LTSC，確保系統長期穩定運作，透過 HyperWire 光纖匯流排提供高效能即時運動控制，並提供多種尺寸規格，可大幅縮短系統整合時間。

打造頂尖的國防 ISAC 與極音速 UAV 3D 雷射加工平台沒有單一標準答案，實際的機台配置將因應您的透波外殼 (Radome) 物理尺寸、雷射源波長（如超快飛秒雷射）以及廠房的無塵與排煙規範而量身打造，如需針對 Seven-Axis Laser Motion System 實體機台或 Automation1 iPC 系統進行深入的硬體選配與自動化整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級大型自動化設備建置經驗，隨時準備為您提供最專業的配置指南。
