吸濕性對 Dk/Df 的影響：為什麼高濕度會毀了你的高頻電路？



在 5G 毫米波、低軌衛星與車用雷達等高頻應用中，訊號傳輸對材料的電氣特性極為敏感，然而研發工程師常發現一個令人挫折的現象：在實驗室乾燥環境下測得完美的材料數據，一旦應用於戶外高濕環境或歷經長時間老化後，電路效能卻大幅衰退，元兇往往不是溫度而是水分，水分子具有極高的介電常數與損耗，即使是微量的吸濕，也能顯著改變基板的 介電常數 (Dk) 與 損耗因數 (Df)，本文將從水分子極化的物理機制出發，探討吸濕性如何破壞阻抗匹配與相位一致性，並解析如何透過 SPDR 與 SCR 等諧振腔技術結合環境試驗箱，進行「原位 (In-situ)」的高濕動態量測，以確保產品在真實世界中的可靠度。

被忽視的環境變數——濕度

在電子材料的規格書 (Datasheet) 上，常看到詳盡的頻率響應曲線與介電常數溫度係數 (Tcc)，但關於「濕度」對電氣特性的影響，往往只有一個簡單的「吸水率 (Water Absorption)」重量百分比數據；對於低頻或消費性電子產品，這或許足夠，但在 28GHz、39GHz 甚至 77GHz 的高頻世界裡，這個單一數字掩蓋了潛在的危機。

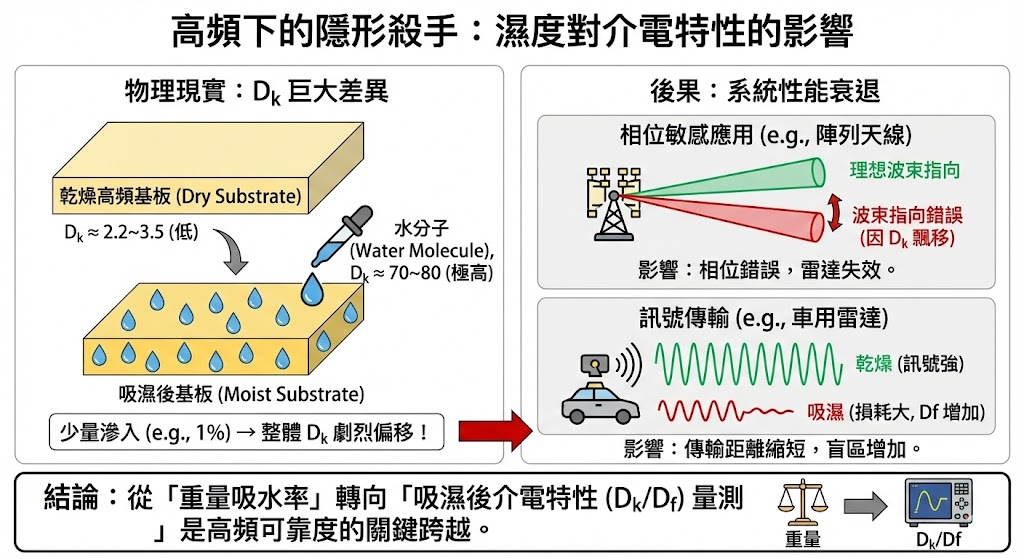

• 物理現實：
  水的介電常數 (Dk) 在常溫下約為 70 至 80，而一般高頻基板 (如 PTFE、LCP、碳氫樹脂) 的 Dk 僅約 2.2 至 3.5，這意味著哪怕材料內部僅滲入 1% 的水分，根據混合介質理論，整體的有效介電常數就會發生劇烈偏移。
• 後果：
  對於對「相位」極度敏感的陣列天線 (Phased Array) 或車用雷達，Dk 的飄移會導致波束指向錯誤；而水分子帶來的巨大損耗 (Df)，則會直接縮短訊號的傳輸距離。

因此，從單純的「重量吸水率」轉向「吸濕後的介電特性量測」，是高頻可靠度工程必須跨越的門檻。

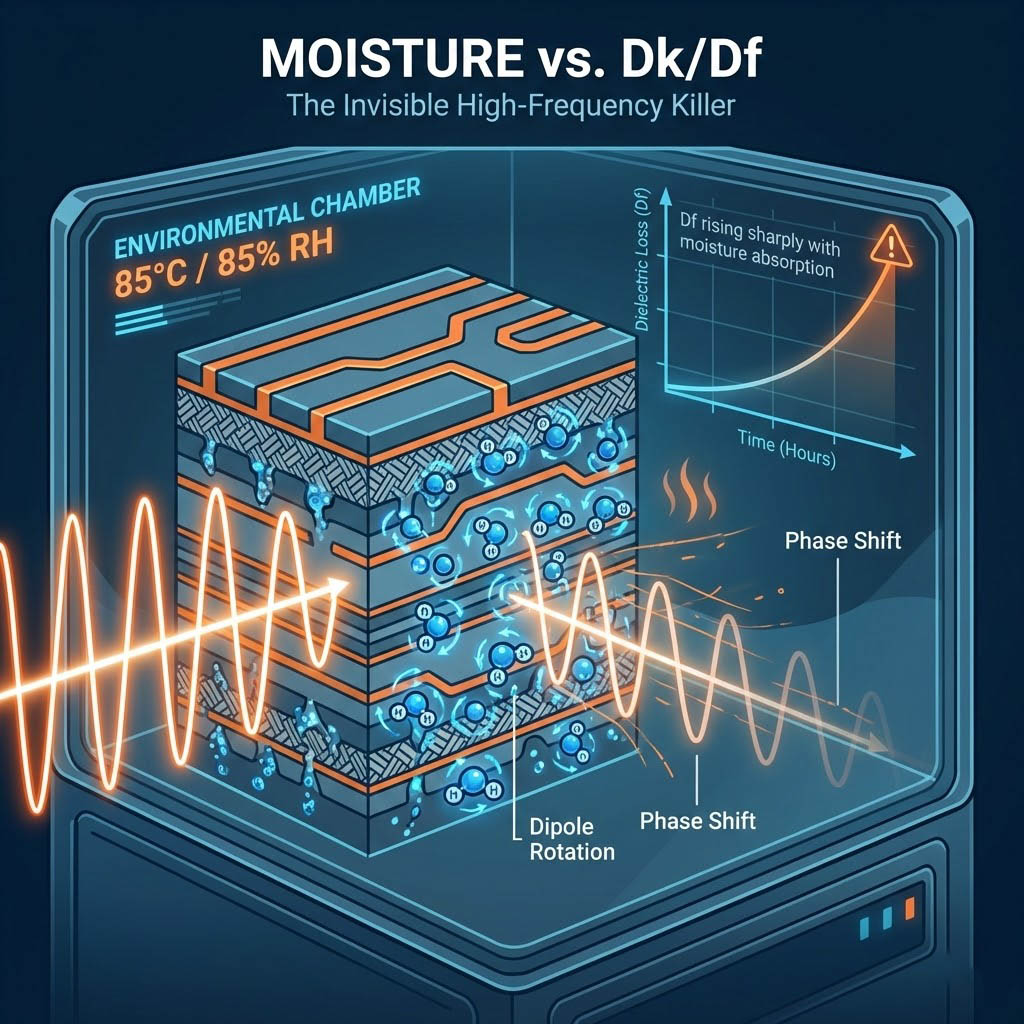

物理機制：水分子如何破壞電氣特性？

要理解濕度的破壞力，必須先從微觀視角觀察水分子與電磁波的交互作用，我們不需要複雜的公式，只需想像水分子的行為即可。

極性分子的轉動與介電常數 (Dk) 的升高

水是一種強極性分子，您可以將每一個水分子想像成一個微小的磁鐵，具有正極與負極，在電路板通電產生電場時，這些「小磁鐵」會嘗試跟隨電場的方向進行排列與轉動；儲能效應增強：介電常數 (Dk) 本質上代表材料儲存電能的能力，當非極性的基板材料（如 PTFE）吸收了極性的水分子，材料內部能響應電場的粒子變多了，整體儲存電能的能力就會顯著上升，這就像是在原本平靜的池塘中加入了許多活躍的魚，整體的波動能量自然增加，由於水的 Dk 值是一般基材的 20 倍以上，極少量的水就能顯著拉高整體的 Dk 值。

偶極弛豫與損耗因數 (Df) 的暴增

水分子不僅會增加 Dk，更是訊號能量的殺手。

• 介電弛豫 (Dielectric Relaxation)：
  在微波頻段，電場變化的速度非常快（每秒數十億次），水分子的轉動受到周圍環境的阻礙，無法完全跟上電場的快速變化，這種「跟不上」或「滯後」的現象，會導致電磁能量轉化為分子的隨機熱運動。
• 微波加熱效應：
  這正是微波爐加熱食物的原理，當電路板吸濕後，傳輸線中的訊號能量被困在材料中的水分子「摩擦」掉，轉變為熱能，導致 插入損耗 (Insertion Loss) 急劇上升，對於追求極低損耗 (Ultra Low Loss) 的 5G 電路，吸濕後的 Df 可能暴增數倍，使昂貴的高階材料瞬間降級為普通材料。

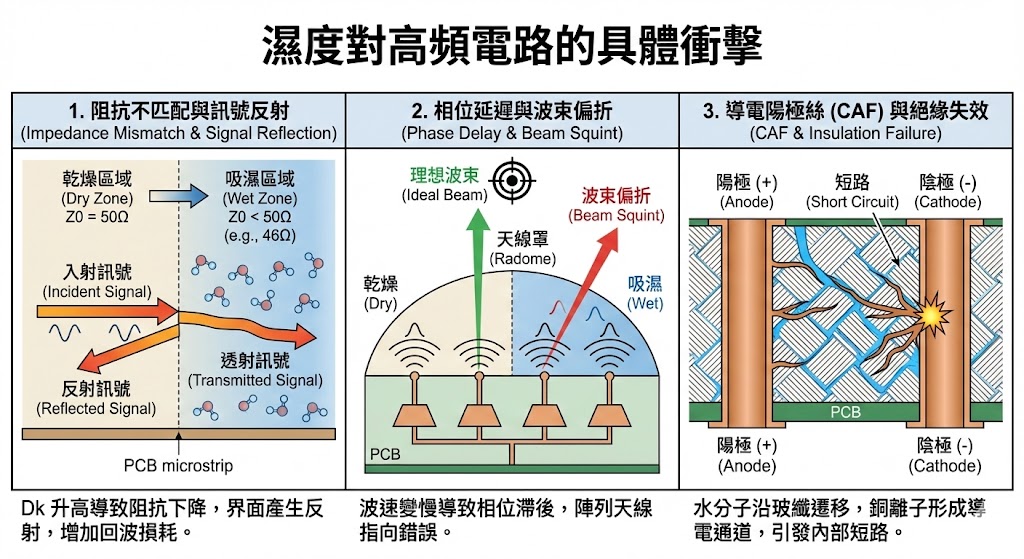

對高頻電路的具體衝擊

濕度對材料特性的改變，會直接反映在電路效能的劣化上。

阻抗不匹配 (Impedance Mismatch)

傳輸線的特徵阻抗與介電常數密切相關，簡單來說介電常數越高，電路的等效電容就越大，這會導致特徵阻抗下降，當 Dk 因吸濕而升高，原本設計為 50 歐姆的傳輸線阻抗可能會下降（例如降至 46 歐姆），這種阻抗的突變會導致訊號在發射端與接收端發生反射（Reflection），就像水流遇到管徑變化的接口會產生回流一樣，這不僅增加了回波損耗，還可能產生駐波，干擾訊號的完整性。

相位延遲與波束偏折

在 5G Massive MIMO 或車用雷達中，天線陣列依賴精確的相位差來控制波束方向，電磁波在介質中的傳播速度與介電常數的平方根成反比，換句話說介質越「濃」（Dk 越高），波跑得越慢，當天線罩 (Radome) 或 PCB 吸濕後 Dk 升高，訊號傳播速度變慢，導致相位延遲增加；若材料吸濕不均勻，這會導致雷達原本瞄準前方的波束發生偏折 (Beam Squint)，使雷達誤判目標位置，或造成通訊中斷。

導電陽極絲 (CAF) 與絕緣失效

除了介電性能，長期高濕還會引發電化學遷移，水分子在玻璃纖維與樹脂的介面間擴散（毛細現象），在電壓驅動下，銅離子會沿著玻纖束遷移，形成導電通道，最終導致內部短路。這雖然屬於安規可靠度範疇，但其前兆往往是 Df 值的異常升高。

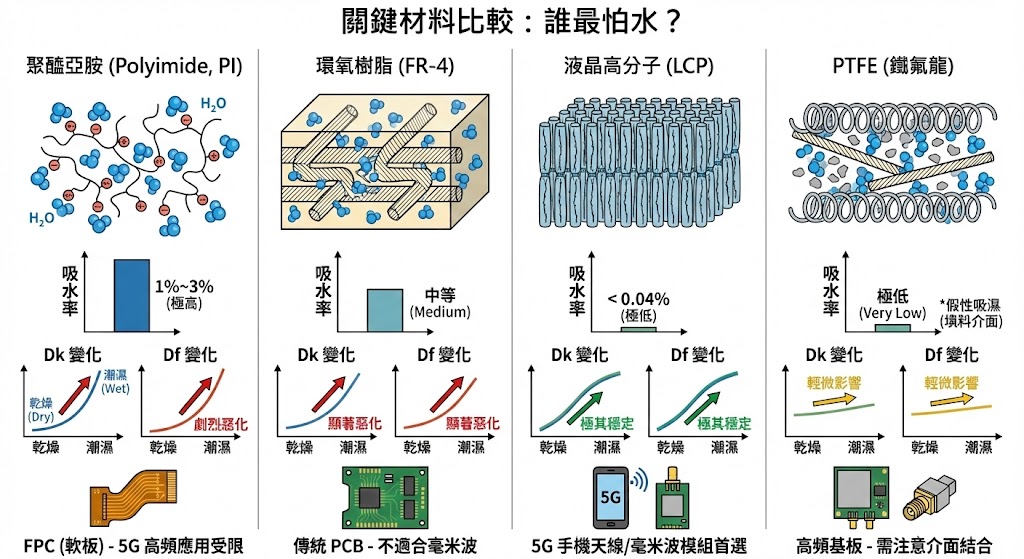

關鍵材料比較：誰最怕水？

不同化學結構的材料，對水分的親和力截然不同，透過吸濕測試，我們可以清楚區分優劣。

• 聚醯亞胺 (Polyimide, PI)：
  常見於軟板 (FPC)，PI 分子鏈中含有親水基團，吸水率極高（可達 1%~3%），在高濕環境下，其 Dk/Df 會劇烈惡化，因此在 5G 高頻軟板應用中，逐漸被 LCP 或 MPI 取代。
• 環氧樹脂 (FR-4)：
  傳統 FR-4 吸水率中等，但在高頻下損耗本來就高，吸濕後更是雪上加霜，不適合毫米波應用。
• 液晶高分子 (LCP)：
  LCP 具有緻密的結晶結構，吸水率極低 (< 0.04%)，且具備優異的氣密性，這使其成為 5G 手機天線與毫米波模組的首選材料，能在潮濕環境下維持穩定的 Dk/Df。
• PTFE (鐵氟龍)：
  PTFE 本身疏水吸水率極低，但為了增強機械強度，通常會添加玻璃纖維或陶瓷粉末，若樹脂與填料的結合介面不佳，水氣仍可能滲入微觀孔隙中 (Micro-voids)，導致「假性」吸濕。

量測技術的挑戰與解決方案

知道濕度可怕還不夠，重點是如何準確量測高濕狀態下的 Dk/Df。

傳統方法的盲點：離線量測 (Ex-situ)

傳統做法是將樣品放入高溫高濕箱（如 85°C/85% RH）一段時間，取出後拿到常溫環境下的儀器上測量，問題是樣品離開濕熱環境的瞬間，水分就開始揮發（排濕效應），等到架設好治具開始測量時，樣品的含水量已大幅下降，導致測得的數據嚴重低估了濕度的影響，這就像把冰淇淋拿出冰箱後過十分鐘才量溫度，數據絕對不準確。

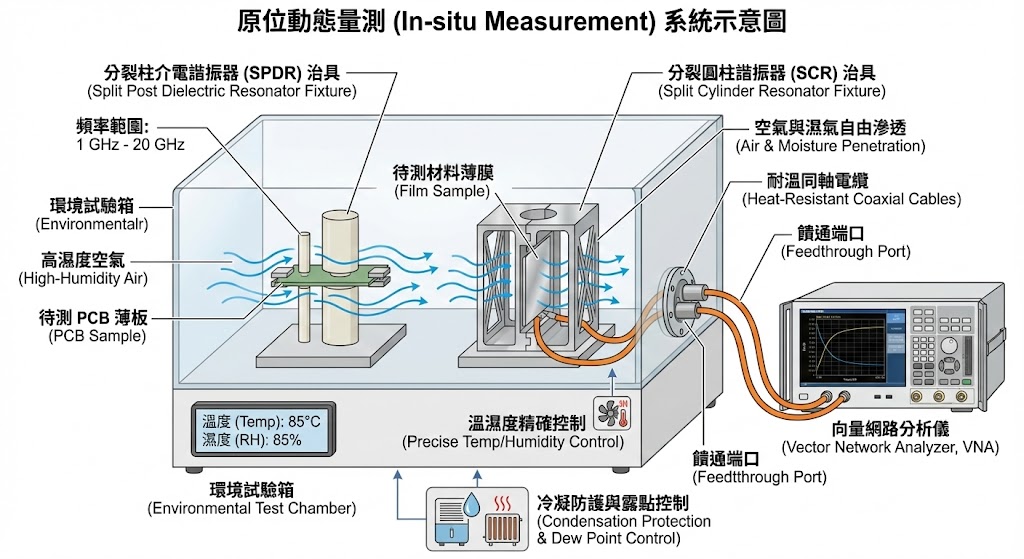

解決方案：原位動態量測 (In-situ Measurement)

真正的解決方案是「將測試治具放入環境試驗箱中」，透過耐溫電纜連接外部的向量網路分析儀 (VNA)，在受控的溫濕度下即時進行量測，適用治具技術：

分裂柱介電諧振器 (SPDR)：

• 優勢：SPDR 為開放式結構，空氣與濕氣可以自由接觸樣品表面並滲透進入，非常適合測量 PCB 薄板、薄膜 (Film) 在不同濕度下的平衡態 Dk/Df。
• 頻率範圍：主要適用於 1 GHz 至 20 GHz。

分裂圓柱諧振器 (SCR)

• 優勢：同樣具備開放結構，且金屬腔體耐受性佳，SCR 能覆蓋 10 GHz 至 80 GHz 頻段，是評估 5G/車用雷達材料耐濕性的標準利器。

環境控制重點：

• 冷凝防護：在高濕測試中，若溫度劇烈變化，治具表面可能凝結水珠，導致品質因子 (Q值) 驟降（金屬壁損耗增加），先進的量測系統需具備露點控制或特殊的腔體表面處理，並透過軟體演算法扣除背景濕度對空氣 Dk 的微小影響。

動態監控的重要性

透過自動化系統，工程師可以繪製出 Dk/Df 隨時間 (Time) 與濕度 (RH%) 的變化曲線。

• 擴散速率分析：
  觀察 Dk 達到平衡需要多久，可以反推水分子在材料中的擴散速度。
• 遲滯效應：
  比較「吸濕過程」與「排濕過程」的曲線，若兩者不重合，代表材料內部可能發生了不可逆的物理破壞（如介面剝離）。

將濕度納入設計餘裕

在 5G 與 6G 的時代，對「低損耗」的追求不能僅停留在乾燥的實驗室數據，吸濕性是材料的隱性殺手，能輕易吃掉設計師辛苦爭取來的訊號餘裕 (Margin)，研發團隊應建立標準化的「溫濕度偏壓測試 (THB) + 介電量測」流程：

• 在選料階段，利用 SPDR/SCR 進行吸濕敏感度篩選，優先選擇 LCP 或高品質 PTFE 等低吸濕材料。
• 在模擬階段，應導入高濕環境下的 Dk/Df 數據進行最壞情況 (Worst-case) 分析，確保產品在熱帶雨林或海上環境中仍能正常運作。

唯有正視濕度的影響，才能打造出真正強韌的高頻通訊系統。
