突破重型裝甲與 RCWS 武器站測試極限
超大負載 6DOF 動態穩定與 HIL 硬體迴路驗證技術解析

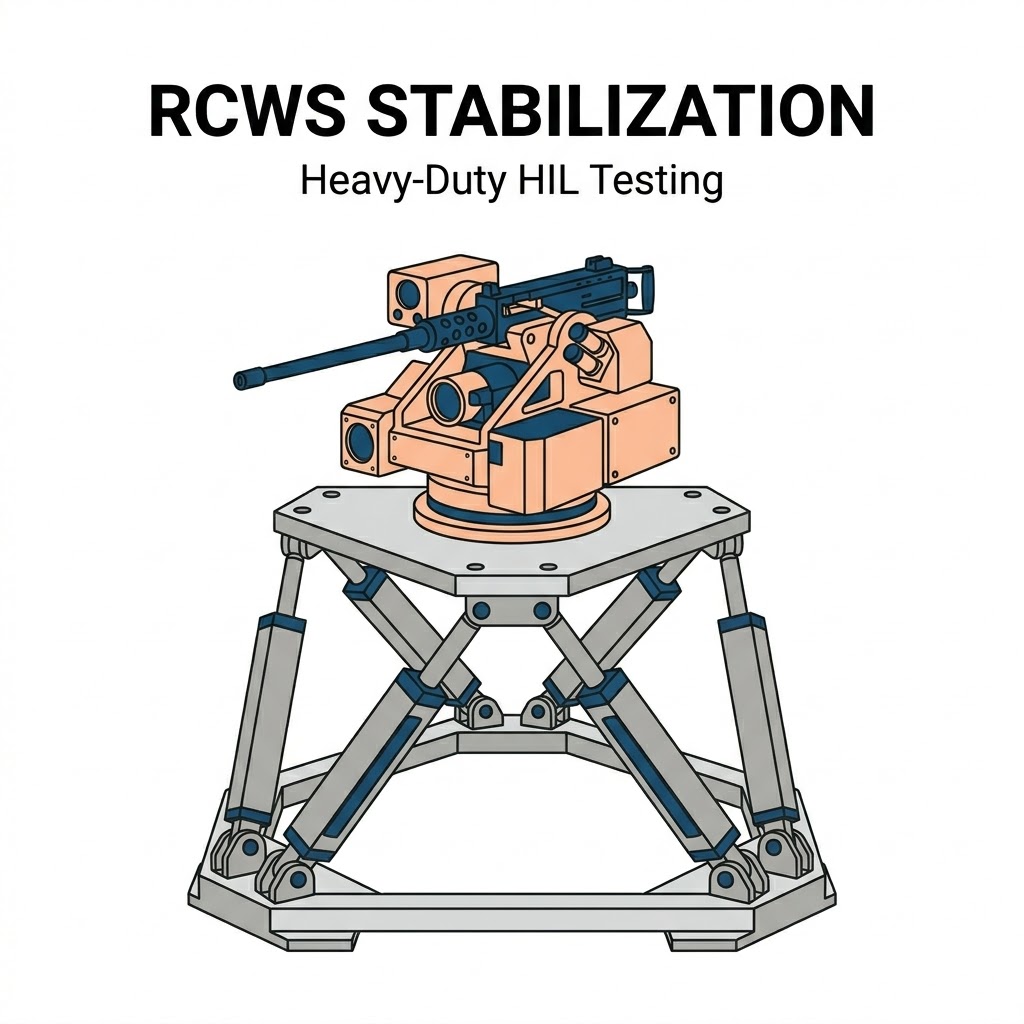

在現代不對稱戰爭與全天候作戰的戰略需求下，不論是主力戰車（MBT）、八輪裝甲運兵車，或是無人地面載具（UGV），其核心戰鬥力皆建立在「遙控武器站（Remote Controlled Weapon Station, RCWS）」或大型砲塔的精準度之上，為了讓載具在崎嶇不平的越野地形中以高速行駛時，依然能精確鎖定並打擊數公里外的目標（即 Shoot-on-the-Move 動對動射擊能力），武器系統必須配備極度靈敏且強悍的雙軸或三軸陀螺穩定系統（Gyroscopic Stabilization System）。

這套穩定系統的運作物理學極其複雜：當車輛底盤因為輾過岩石而產生劇烈的俯仰（Pitch）與滾轉（Roll）時，安裝於砲塔上的慣性測量單元（IMU）會瞬間捕捉到這些角速度變化，系統的數位訊號處理器必須在幾毫秒內計算出逆向的補償矩陣，並驅動砲塔的伺服馬達產生完全相反的角位移，以抵消車體的震動，確保砲管始終指向絕對的空間座標。

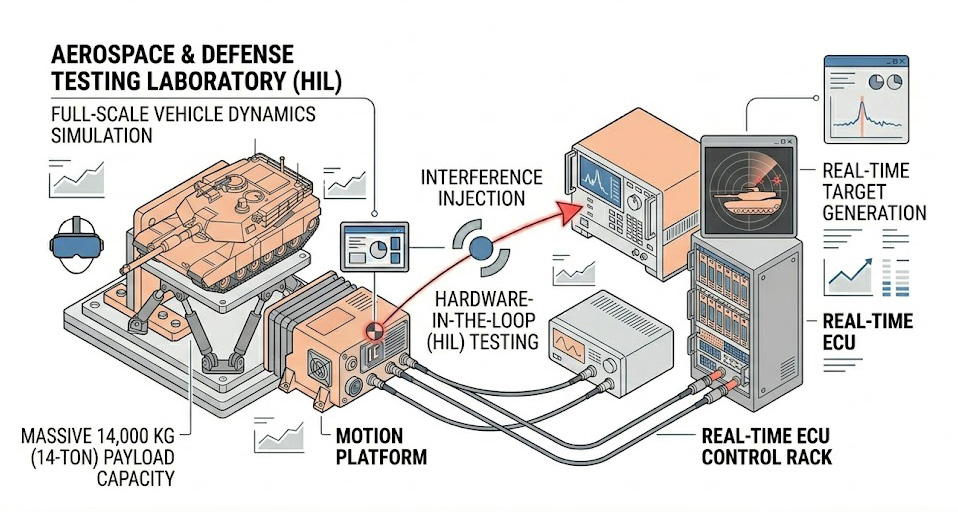

為確保這些武器系統在交付前符合嚴格的軍用規格（如美國國防部的 MIL-STD-810G 環境工程考量與實驗室測試規範），研發工程師不能僅依賴造價高昂且變數難控的戶外實車野測，產業界必須在室內建立基於「硬體迴路（Hardware-in-the-Loop, HIL）」的封閉式模擬實驗室，在此架構中，一套實體的六自由度（6DOF）運動平台被用來扮演「虛擬車輛的底盤」，而真實的砲塔與武器系統則直接安裝於其上。

然而當測試工程師試圖在實驗室內重現重裝甲載具的極端越野動態時，實務上將立刻遭遇三大深藏於機電工程、材料力學與控制理論底層的嚴酷物理挑戰，若無法跨越這些極限，所測得的砲塔穩定數據將完全脫離實戰參考價值。

超大質量物體的「極限運動慣量」與致動器堵轉 (Actuator Stall) 危機

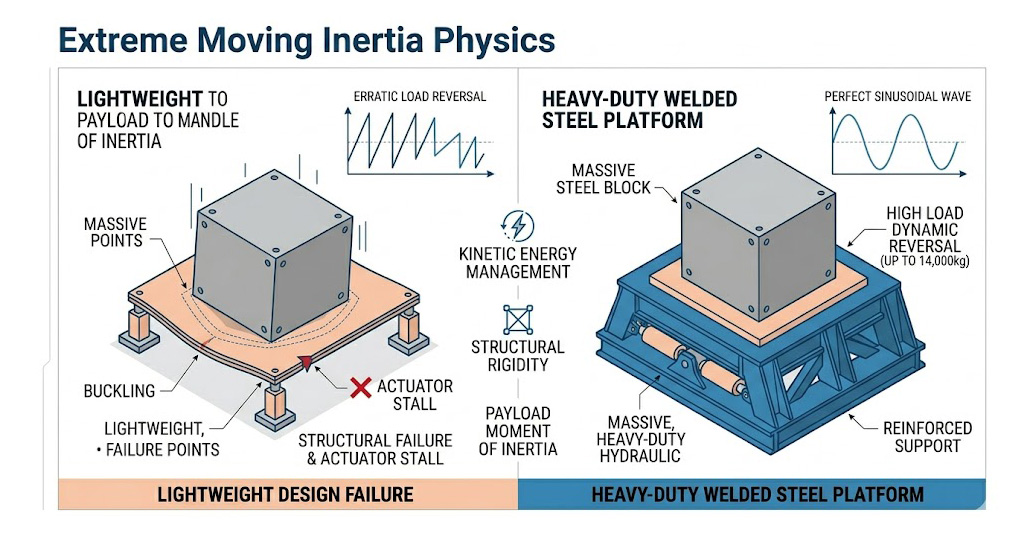

測試光學感測器與測試重型武器站，在物理尺度上是完全不同的兩個世界，一個全尺寸的裝甲車砲塔或大型 RCWS，其重量往往從一千公斤起跳，甚至高達十四公噸（14,000 kg），將如此龐大的質量安裝於距離地面數公尺高的 6DOF 平台上，會產生極其驚人的「轉動慣量（Moment of Inertia）」。

在模擬車輛以時速六十公里衝過壕溝的劇烈動態時，運動平台的六根致動器必須在幾分之一秒內，將這十幾噸的鋼鐵結構向上拋起，並在達到頂點時瞬間煞車，隨即反向猛烈拉回，根據牛頓第二運動定律，這種高頻率的動態反轉需要極端龐大的瞬間峰值推力。傳統輕量化的運動平台若嘗試乘載此等重量，其結構鋼架會在動態應力的撕扯下發生金屬疲勞與永久變形；而內部的伺服馬達則會因為無法克服龐大的反電動勢與負載轉矩，瞬間觸發過載保護機制，導致致動器堵轉（Stall）甚至燒毀。

此外，傳統解決大推力需求的液壓系統（Hydraulic Systems），雖然力量強大，但其油路的流體力學特性天生存在嚴重的遲滯現象與非線性死區（Deadband），完全無法重現履帶車輛壓過碎石路面時的高頻震動頻譜，工程師陷入了兩難：需要液壓的巨大推力，卻又需要機電系統的精準高頻響應。無法妥善處理超大運動慣量動能管理的平台，將使得重型裝甲的 HIL 測試淪為紙上談兵。

MIL-STD 嚴苛環境測試箱內的「氣候防護崩潰」與凝露腐蝕

軍規 RCWS 必須證明其在極地酷寒、沙漠高溫以及高鹽分的海島氣候中皆能維持精準的伺服追蹤，為此完整的系統驗證通常要求將「整個測試平台連同待測砲塔」一起推入巨大的環境測試箱（Environmental Chamber）中，在 -20°C ~ +50°C 的劇烈溫度循環，甚至伴隨鹽霧與暴雨灑水的環境下進行 6DOF 動態運作。

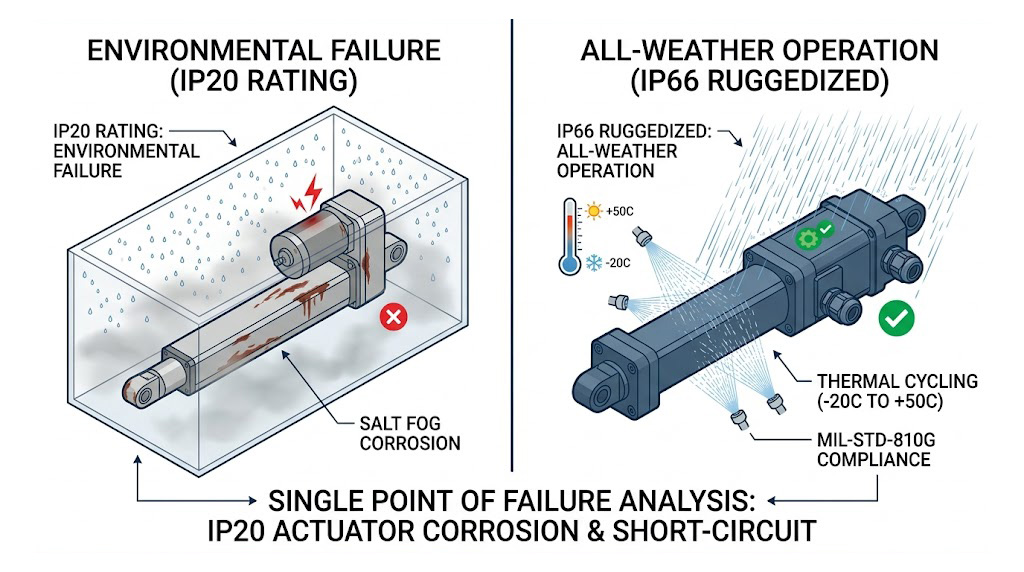

實務上的災難在於，絕大多數商用或實驗室等級的 6DOF 運動平台，其防護等級僅有 IP20 或 IP54，這些設備的致動器外殼充滿散熱孔，電纜接頭也未經防水處理，當環境測試箱進行劇烈降溫時，平台內部的精密滾珠螺桿與伺服馬達會因為熱脹冷縮產生嚴重的「凝露效應（Condensation）」，水氣會直接破壞馬達的定子線圈絕緣，導致致命的短路。若進行鹽霧測試，未經特殊防腐蝕處理的金屬伸縮桿與萬向接頭會在短短數十小時內嚴重生鏽卡死。

如果運動平台無法承受這些極端氣候條件，工程師就被迫將測試拆分為「靜態高低溫測試」與「室溫動態測試」，這種妥協徹底剝奪了驗證武器系統在「金屬因極寒收縮導致摩擦力劇增的同時，還要進行高速動態穩定」這種最嚴苛複合邊界條件的能力。

HIL 架構下工業通訊的「網路抖動 (Jitter)」與 PID 迴路時序脫節

在一個標準的砲塔穩定 HIL 測試迴路中，時間就是精準度的絕對真理，即時車輛動力學兵推主機（如 dSPACE 系統）必須以高達 1000 赫茲（每毫秒一次）的頻率，計算車輛的 3D 座標，並將指令傳送給運動平台的控制器，平台依據指令傾斜後，裝在砲塔上的陀螺儀感知到傾斜，將訊號傳回給砲塔控制器，砲塔控制器再驅動馬達轉動砲管，最後由測試系統量測砲管的絕對指向誤差。

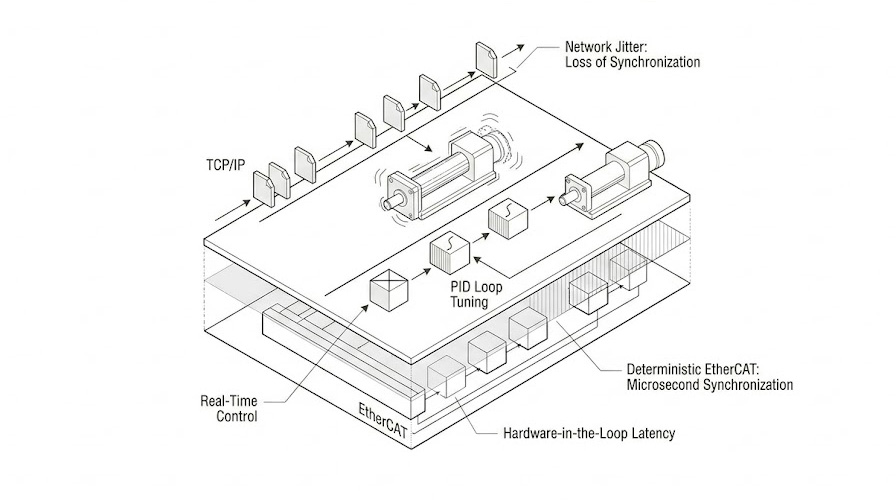

這個閉環控制（Closed-loop Control）必須如同時鐘般精準，如果平台與兵推主機之間的通訊採用的是傳統的 TCP/IP 乙太網路或 USB 介面，這些非確定性（Non-deterministic）的通訊協定會因為封包碰撞與作業系統排程，產生無法預測的「網路抖動（Network Jitter）」。

假設某一個瞬間，要求平台向下傾斜的數位封包因為網路抖動延遲了 15 毫秒才到達，平台就會慢半拍才動作，但兵推系統的時間軸已經往前走了，這種通訊底層的時序脫節與相位落後（Phase Lag），會直接污染整個 PID 控制迴路；當研發工程師發現砲管的指向發生嚴重震盪與發散時，他們將無法釐清這究竟是因為自己設計的砲塔穩定演算法寫得太差，還是因為測試機台的網路通訊延遲導致的偽性誤差，缺乏微秒級（Microsecond）同步能力的工業級通訊架構，將徹底摧毀國防科研數據的可信度。

面對主力戰車砲塔與遙控武器站（RCWS）在研發與驗證上所遭遇的極限質量慣量、嚴苛天候防護以及底層通訊同步崩潰等三大工程挑戰，我們提供專為極端重載與耐久性測試打造的軍規級運動平台解決方案，協助客戶打破質量與環境的物理枷鎖，確保武器系統在任何絕境下皆能百發百中。

征服極端運動慣量的鋼鐵心臟：SANLAB SMotion 重載系列運動平台

針對中超大質量物體的致動器堵轉與結構崩潰危機，我們推薦導入 SANLAB SMotion 巨型六軸平台 (SM8000 至 SM14000 型號)。

SMotion14000 是一款 14000kg 超旗艦級有效負載、1030mm 超長行程的 6DOF 運動平台，具備 22,000 kg·m² 頂級慣性矩，專為最嚴苛的航太、鐵道或結構耐久性測試而設計。

SANLAB 是業界極少數專注於極限重載技術的製造商，其 SM14000 平台具備高達 14,000 公斤 (14 噸) 的總有效負載能力，並提供超過一公尺 (1,020 mm) 的超長致動器行程，這不僅能輕易乘載主戰坦克的全尺寸砲塔或大型海軍雷達基座，更重要的是其結構設計，平台本體採用極度厚實的重型焊接鋼構，徹底抵禦高頻動態反轉時的撕裂應力，其驅動核心採用了高扭矩的 工業級 AC 伺服馬達結合重型滾珠螺桿 技術，在提供足以撼動十幾噸鋼鐵的龐大推力時，依然能維持極高的機電控制精度，完美重現履帶車輛在碎石路面上的複雜震動頻譜，是驗證重型裝甲「動對動」穩定極限的唯一解方。

無視氣候極限的軍規級裝甲：IP66 全天候防護與寬溫域運作設計

為克服難題二中 MIL-STD 嚴苛環境測試箱內的凝露與腐蝕崩潰，SANLAB 的平台設計充分展現了其作為「戰場級測試設備」的強悍體質。

SANLAB SMotion 系列平台可選擇具備 IP66 級別的防塵防水能力，並且其致動器與萬向接頭的表面均經過嚴格的防腐蝕與耐候塗層處理，這種防護設計，工程師可以放心地將整個重型 6DOF 平台直接推入大型氣候測試艙中，無論是進行攝氏零下低溫的結冰測試、高溫高濕的熱帶叢林模擬，或是直接進行高壓水柱灑水與鹽霧腐蝕測試，平台皆能穩定運作不宕機，這協助國防研發單位能在最真實、最殘酷的複合環境變數下，精確驗證武器站內精密伺服馬達與潤滑油脂的極限耐受力。

毫秒不差的 HIL 同步中樞：原生的 EtherCAT 與 CANBus 工業通訊架構支援

針對 HIL 測試迴路的網路抖動與 PID 時序脫節，SANLAB 在控制底層提供了最為嚴謹的工業標準解決方案。

不同於一般採用 USB 或消費級網路介面的設備，SANLAB 的硬體即時控制器 (Hardware Real-time Control) 原生支援 EtherCAT 與 CANBus 等具備確定性 (Deterministic) 傳輸能力的工業現場匯流排，透過 EtherCAT 分散式時鐘的絕對同步機制，兵推主機下達的姿態座標矩陣能以低於毫秒級的延遲與極致的穩定性，直接寫入平台的伺服驅動器中。這種消除網路抖動的底層架構，確保了虛擬兵推的時間軸與實體砲塔的物理傾斜達成完美的相位對齊，提供最純淨無污染的閉環測試環境，讓演算法工程師能放心地微調卡爾曼濾波器與 PID 增益，大幅縮短武器系統的研發迭代週期。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援，共同打造堅不可摧的國防安全基石。
