GNSS 模擬與監測深度解析：保障航太、機場導航安全與訊號完整性

精準定位的守護者：深入解析 GNSS 模擬與監測技術，捍衛航太及關鍵設施安全


從 XPLORA 虛擬天空到 GIDAS 即時防護，剖析導航訊號完整性挑戰與前瞻解決方案

想像一下，從洲際飛行的客機、探索未知宇宙的衛星，到維繫全球經濟脈動的地面運輸，乃至於我們口袋裡的手機，無一不仰賴著來自太空的微弱訊號——全球導航衛星系統（GNSS），這個無形的網絡以前所未有的方式將世界連結起來，然而，在這便利與高效的背後，潛藏著日益嚴峻的挑戰，訊號的完整性與可靠性正成為攸關安全的關鍵命脈。
當飛機準備降落、當衛星需要精確入軌、當關鍵基礎設施需要穩定運作時，任何對 GNSS 訊號的干擾或欺騙，都可能引發災難性後果，本文將深入淺出地剖析 GNSS 模擬與監測這兩大核心技術，探索它們如何成為捍衛我們天空與地面安全的隱形守護者，並介紹如 OHB Austria 提供的 XPLORA 與 GIDAS 等先進解決方案，如何應對這些挑戰。

GNSS 模擬與監測是什麼？為何如此重要？

GNSS 不僅僅是美國的 GPS，它是一個涵蓋多個系統的總稱，包括歐洲的 Galileo、俄羅斯的 GLONASS 以及中國的北斗等，它們透過發射精確計時的訊號，讓地面接收器能計算出自身的位置、速度與時間（PNT, Position, Navigation, and Timing），然而，這些從數萬公里外傳來的訊號極其微弱，容易受到各種自然與人為因素的影響。

  • GNSS 模擬（Simulation）：
    這項技術的核心，是在受控的實驗室環境中，人為地產生與真實 GNSS 訊號特性完全一致的訊號，它允許工程師與科學家「創造」出各種可能的天空場景，包括不同的衛星軌道、大氣層延遲、多路徑效應，甚至是敵對的干擾（Jamming）與欺騙（Spoofing）訊號，其重要性在於，它能在產品開發的早期階段，以低成本、高效率且可重複的方式，對接收器的性能進行壓力測試與驗證，避免將未經充分測試的設備投入實際應用。
  • GNSS 監測（Monitoring）：
    相較於模擬的「創造」，監測則是「傾聽」與「分析」，它專注於即時接收並評估真實世界中的 GNSS 頻段，其主要任務是偵測任何可能影響 GNSS 訊號品質與完整性的異常現象，特別是干擾，隨著廉價干擾設備的普及，機場、港口、金融中心等關鍵基礎設施周邊的 GNSS 環境變得日益複雜且脆弱，24/7 全天候監測能提供預警，協助管理者快速定位干擾源並採取應對措施，確保營運安全。

在航太這個對安全與品質要求極為嚴苛的產業，模擬與監測更是不可或缺的兩翼，它們共同確保了從設計、製造到實際運行的每一個環節，都能擁有可靠且可信賴的導航能力。

核心原理深入解析

理解了模擬與監測的重要性後，我們進一步探討其背後的運作原理，並以 OHB Austria 的產品線為例。

GNSS 模擬器 (XPLORA 系列)：建構虛擬天空

GNSS 模擬器就像一位能編導太空歌劇的導演，它能精確控制每一個「演員」（衛星）的「劇本」（訊號），其核心功能包括：

  • 訊號產生：
    模擬器必須能產生符合各 GNSS 系統（GPS, Galileo, GLONASS, BeiDou 等）規範的訊號，包括訊號結構、調變方式、導航電文等。
  • 動態模擬：
    對於移動中的接收器（如飛機、衛星），模擬器需要能模擬其高速運動、高加速度甚至高角速度下的都卜勒效應與相對論效應。
  • 場景建構：
    使用者可以設定時間、地點、接收器天線特性、大氣層模型（電離層、對流層）、多路徑效應以及干擾訊號。

OHB Austria 的 XPLORA 系列便體現了不同的模擬需求：

  • XPLORA One：
    作為最具成本效益的 GNSS 模擬器，它適合進行基礎的功能驗證與教育訓練，提供核心的模擬能力。
  • XPLORA Pro：
    這款適用於高階應用的即時 GNSS 模擬器，強調高動態性能與即時運算能力，能滿足航太與國防等領域最嚴苛的測試要求。
  • XPLORA Trace：
    則提供GNSS 紀錄與回放功能，它能捕捉真實世界的 GNSS 訊號環境，並在實驗室中精確重現，對於分析特定地點或特定事件下的接收器表現極具價值。

GNSS 監測系統 (GIDAS 系列)：捕捉真實威脅

GNSS 監測系統則像一位警覺的哨兵，時刻掃描著電磁頻譜，尋找潛在的威脅，其關鍵在於：

  • 寬頻接收：
    能覆蓋所有主要的 GNSS 頻段。
  • 訊號分析：
    不僅分析 GNSS 訊號本身，更重要的是分析頻段內的所有射頻（RF）活動。
  • 異常偵測：
    運用先進的數位訊號處理（DSP）與演算法，識別干擾訊號的特徵，如寬頻干擾、窄頻干擾 (CWI)、脈衝干擾等。
  • 定位與告警：
    部分高階系統甚至能結合多個監測站的資料，對干擾源進行定位，並即時發出告警。

GIDAS 系列正是為此而生：

  • GIDAS Stationary：
    設計用於關鍵基礎設施的24/7 GNSS 監控，提供長期、不間斷的防護。
  • GIDAS Rackmount：
    19 吋機架式設計，方便整合至現有的監控中心或測試機櫃。
  • GIDAS Portable：
    獨立式設計，提供移動監測能力，適用於臨時場勘、事件調查或投資前評估。

關鍵技術細節與規格探討

要實現精確的模擬與靈敏的監測，背後需要眾多關鍵技術的支撐。

模擬器關鍵參數

  • 訊號通道數：
    決定了能同時模擬多少顆衛星訊號，影響模擬的真實性與多系統支援能力。
  • 更新速率：
    模擬器更新衛星位置、訊號參數的頻率，對於高動態應用至關重要，XPLORA Pro 在此表現突出。
  • 訊號保真度：
    模擬訊號與真實訊號的接近程度，包括相位雜訊、頻率穩定度、碼片速率精度等。
  • 干擾模擬能力：
    能否模擬多種複雜的干擾類型與欺騙攻擊。

監測系統關鍵指標

  • 靈敏度：
    能偵測到多微弱的干擾訊號。
  • 偵測機率 (POD) 與 誤報率 (FAR)：
    評估偵測演算法有效性與可靠性的核心指標。
  • 分析頻寬：
    監測系統能處理的頻寬範圍。
  • 資料紀錄與回溯能力：
    能否詳細記錄頻譜資料與事件，供後續分析。

技術比較與優劣勢分析

為了更清晰地理解這些技術的價值，我們可以進行一些比較。


比較項目

GNSS 模擬器 (如 XPLORA)

真實天空測試 (Live Sky)

環境控制

極高，可設定任意條件

極低，受實際環境限制

可重複性

極高，可精確重現測試

低，每次條件都不同

測試覆蓋

全面，可測試極端與危險場景

有限，無法測試所有可能性

成本/效率

較低/較高，實驗室內完成

較高/較低，需外場與時間

真實性

依賴模型，非 100% 真實

100% 真實



比較項目

GNSS 監測系統 (如 GIDAS)

標準 GNSS 接收器

核心功能

干擾偵測、頻譜分析

定位、導航

抗干擾性

高，專為惡劣環境設計

低/中，易受影響

預警能力

具備，能主動偵測威脅

無，通常失效後才知

分析能力

強大，提供頻譜與事件資料

有限，僅提供 PNT 結果

製造或實作挑戰與研究突破

儘管 GNSS 模擬與監測技術已相對成熟，但仍面臨挑戰：

  • 模擬真實性：
    如何更精確地模擬複雜的多路徑、大氣閃爍及城市峽谷效應。
  • 欺騙攻擊防禦：
    欺騙攻擊日益複雜，如何有效偵測並加以區分是監測技術的一大難題。
  • 多系統融合：
    如何有效模擬與監測多個 GNSS 系統及其增強系統（SBAS）的互動。
  • 成本與體積：
    高階模擬與監測設備的成本仍然高昂。

研究突破正不斷湧現，人工智慧（AI）與機器學習（ML）被引入干擾模式識別與自適應模擬，軟體定義無線電（SDR）技術降低了硬體成本並提高了靈活性，新的訊號認證機制也在開發中，以對抗欺騙攻擊。

應用場景與市場潛力

GNSS 模擬與監測的應用遍及航太產業的各個角落：

  • 航太與太空：
    確保衛星、火箭與太空載具的導航精度與可靠性，OHB Austria 的方案在此領域扮演重要角色。
  • 飛機製造：
    在設計與生產階段，使用 XPLORA 等模擬器對機載 GNSS 接收器進行嚴格測試，確保符合安全與品質標準。
  • 機場安全：
    部署 GIDAS 系統對機場進行 24/7 監控，防止無人機非法入侵或惡意干擾影響飛航管制，保障航班起降安全。
  • 衛星製造：
    利用 XPLORA 模擬在軌 GNSS 訊號，並使用 XPLORA Trace 記錄 SBAS 訊號以評估其性能。
  • 太空地面系統：
    在高度關鍵的地面站部署 GIDAS，確保任務控制不受蓄意干擾的影響。

隨著無人機、自駕車、物聯網（IoT）等新興應用的發展，對高精度、高可靠性 GNSS 的需求將持續爆發，這也意味著 GNSS 模擬與監測的市場潛力巨大。

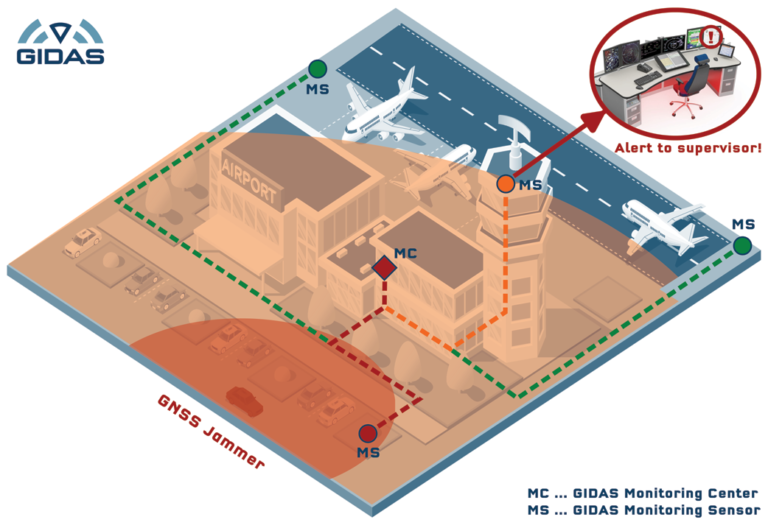

GIDAS 系統在機場環境的部署示意圖，展示了監測感測器 (MS) 如何分佈於機場周邊與關鍵區域，即時偵測如 GNSS 干擾源 (Jammer) 等威脅，並將警報即時傳送至監控中心 (MC) 的監管人員，有效保障機場的導航訊號完整性與飛航安全。


未來發展趨勢與技術展望

展望未來，GNSS 模擬與監測技術將朝向更智慧化、整合化與強韌化的方向發展：

  • AI 賦能：
    AI 將更深入地應用於模擬場景生成、即時干擾預測與智慧化監測告警。
  • 多感測器融合：
    GNSS 將與慣性導航（INS）、視覺感測、雷達等更多感測器深度融合，模擬與監測也需要支援這些整合系統的測試。
  • 低軌衛星導航（LEO PNT）：
    隨著 LEO 衛星星座的部署，模擬與監測需要擴展以支援這些新的訊號源與挑戰。
  • 雲端化與服務化：
    模擬與監測功能可能以雲端服務的形式提供，提高可及性並降低入門門檻。
  • 量子技術：
    長期來看，量子感測與量子通訊可能為 PNT 帶來革命性的改變，模擬與監測也需隨之演進。

結論

GNSS 訊號如同現代科技社會的空氣與水，無所不在卻又極易受到污染，從翱翔天際的飛機到探索深空的衛星，其安全與效率高度仰賴這些微弱訊號的純淨與可靠，GNSS 模擬與監測技術，正是確保這份純淨與可靠的關鍵屏障。

透過 XPLORA 系列模擬器在實驗室中千錘百鍊，以及 GIDAS 系列監測系統在真實世界中時刻警惕，像 OHB Austria 這樣的企業，正在為航太產業乃至整個社會，提供不可或缺的導航安全保障，隨著技術的不斷演進，這些「守護者」將變得更加智慧與強大，持續為人類探索天空與太空的旅程保駕護航。
