無人機夜間巡航驗證  GeoScape 全球地形庫與 LWIR 紅外線模擬



無人機夜間巡航的環境挑戰與全球地形模擬的重要性

在當前航太國防與公共安全領域的發展軌跡中，無人飛行載具（UAV）的任務型態已由早期的日間視距內飛行，全面轉向全天候、跨區域且高度依賴感測器的超視距（BVLOS）夜間巡航，隨著任務複雜度的提升，無人機所搭載的感測器酬載——特別是長波紅外線（LWIR）、中波紅外線（MWIR）與夜視鏡（NVG）——成為了決定任務成效的核心樞紐；然而，要驗證這些精密光電與紅外線（EO/IR）感測器在極端地形下的表現，並訓練操作員正確判讀複雜的夜間熱成像畫面，在現實物理世界中面臨著難以跨越的實務挑戰。

從產業發展的角度觀察，傳統的實機外場測試與訓練存在顯著的邊界限制，首先是「地理環境的不可及性」：對於軍事與國防單位而言，許多關鍵的戰術預演場景（如阿富汗的崎嶇山區或特定敵對城市的密集建築群）無法在和平時期輕易進行實地飛行驗證；其次是「天候與物理條件的不可控性」：夜間熱成像的對比度極度依賴當下的氣溫、濕度與日照歷史（晝夜循環），要在現實中反覆重現特定的熱梯度（Thermal Gradient）交界條件以獲取可靠的測試數據，成本極為高昂且缺乏效率，此外，在夜間山區或無光源的城市邊緣進行密集的低空巡航驗證，伴隨著極高的機體損毀風險。

為了解決這些產業痛點，建構一個具備極高精確度、且能無縫覆蓋全球的「特定地理（Geo-Specific）合成環境」，成為了目前最具可行性與經濟效益的解答，GeoScapeSE WWDB 全球特定地理資料庫正是因應此需求而生的專業級解決方案，有別於僅能提供近似外觀的「地理典型（Geo-Typical）」系統，GeoScapeSE 提供基於真實衛星影像與高程數據（DTED）還原的全球地貌，當這套龐大的視覺資料庫與先進的紅外線底層物理模擬技術相結合時，不僅能為固定翼與旋翼無人機提供穩定的視窗外視景（OTW），更能透過材質分類圖（Material Classified Maps），精確驅動感測器的熱傳導運算。

這種從「地理幾何還原」到「物理熱能模擬」的深度整合，使得系統開發商與任務操作員能夠在實驗室的安全環境中，針對特定的高風險地形（如佈滿岩石與植被的阿富汗山谷），反覆驗證無人機 LWIR 鏡頭的解析度、熱對比表現與目標鎖定能力，這不僅大幅縮短了新型感測器與無人機平台的研發週期，更顯著提升了酬載操作員在複雜夜間任務中的決策準確度與環境感知能力，確立了高擬真全球資料庫在現代無人機測試技術中不可或缺的基礎地位。

GeoScapeSE WWDB 全球特定地理資料庫覆蓋範圍，提供無縫的全球飛行基礎，並支援高解析度局部影像嵌入。

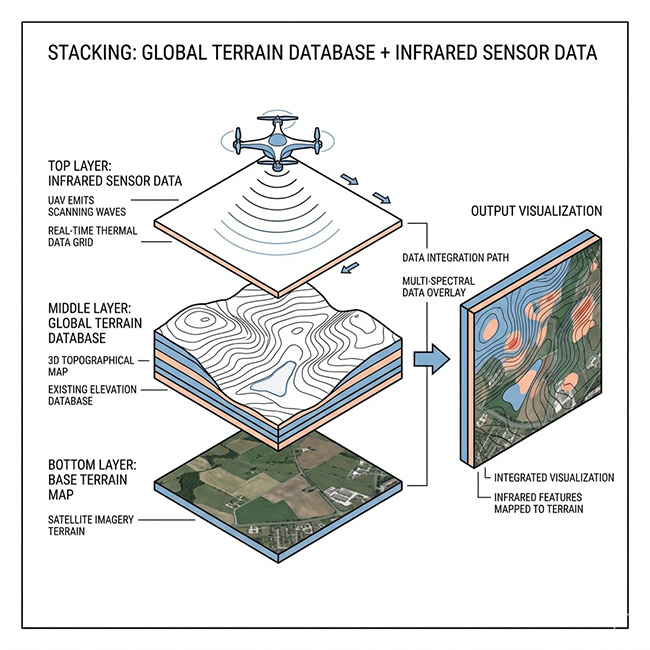

解決方案特色：從宏觀地貌到微觀熱源的雙層架構

GeoScapeSE WWDB 的設計哲學在於「宏觀的無縫覆蓋」與「微觀的高精細度」之間的完美平衡，為了達到優化無人機夜間巡航與感測器驗證的目標，該解決方案在資料庫結構、硬體最佳化與物理屬性映射上，具備以下幾項核心特色：

無縫全球覆蓋與特定地理影像

在長程無人機（如 QUAV 雲下自主無人機或高空長程 UAV）的夜間巡航演練中，跨越數百公里的任務路線是常態。GeoScapeSE 採用商用現成（COTS）技術，提供業界首創的無縫全球覆蓋（除南北極極冠區域外），其背景影像具備 15 公尺（15M）或 10 公尺（10M，特別針對美國等地區）的真實地理解析度，並採用 Level 1 DTED（數位地形高程資料）構建地形起伏，這意味著無人機在虛擬環境中跨越洲際或國界時，不會遭遇破壞沉浸感的載入停頓或邊界斷層，確保了連續飛行模擬的穩定性。

高解析度插入影像的彈性擴充

對於戰術目標區或關鍵航點，15M 的解析度可能不足以支撐低空偵察與精確鎖定，GeoScapeSE 支援動態嵌入（Drop-in）高解析度關注區域（AOIs），系統已內建多個高精度區域，例如美國的坎普彭德爾頓基地（Camp Pendleton）、內利斯空軍基地（Nellis AFB），甚至包含阿富汗的坎大哈國際機場（Kandahar International）與辛丹空軍基地（Shindand Air Base），這使得無人機在廣域巡航時能節省運算資源，而在進入這些高解析度戰術區時，又能獲得極致的地貌與建築細節，完美契合偵蒐至打擊（Sensor-to-Shooter）的任務預演需求。

GeoScapeSE WWDB 影像範例

材質分類映射與感測器底層物理支援

GeoScapeSE WWDB 的價值不僅在於「看起來像真的」，更在於「物理上符合真實」，資料庫中的 3D 模型與地形紋理，可支援材質分類圖（Material Classified Maps, MCMs），每一個 RGB 視覺紋理背後，都對應著反射率（Reflectance，影響環境光與雷射反射）、發射率（Emittance，影響熱成像）以及熱容量（Thermal Data）等多層物理參數。當這些資料交由 ViXsen 物理感測器模組 運算時，能夠精確計算出地形中的岩石、瀝青道路、金屬車輛與植被在夜間散熱速率的差異，進而生成極具說服力的長波紅外線（LWIR）或中波紅外線（MWIR）熱成像畫面。

Quest2 與 ViXsen 提供即時感測器模擬，支援電光（EO）、紅外線（IR）、夜視（NVG）影像處理與物理模擬，MANTIS 方案助您實現精確的感測器影像與後處理效果。

針對固定翼與旋翼機雙向最佳化的多通道渲染

該資料庫已針對 Quantum3D 的 MANTIS 影像產生軟體 及 Independence IDX 90/9000 系列影像產生器進行了深度最佳化，在架構上，支援高達 60Hz 甚至 120Hz 的穩定幀率輸出，無論是進行快速掠過地形的固定翼無人機夜間突透，或是進行低空滯空、需要極高近地細節的 VTOL（垂直起降）無人機任務，GeoScapeSE 都能確保視窗外視景（OTW）與感測器（Sensor）通道之間的嚴密同步與無延遲關聯。

IDX 9000 提供最強大的即時圖像產生技術，具備4U 高密度計算架構，支援4 張 NVIDIA RTX GPU、Intel Xeon 可擴充處理器，並相容CIGI 4.0、OpenFlight、CDB 等標準；內建 15m 全球範圍地形資料庫，可插入高解析度影像資料，支援夜視、紅外線、電光模擬


Quantum3D Independence IDX 90，精巧高效能視覺運算系統，適用於飛行、軍事、汽車、VR 模擬，支援 4-8 顯示通道，整合 MANTIS 軟體與全球地形資料庫。

MANTIS Datasheet Download>
MANTIS 4.1.2 Release Notes Download >

結合 CatalystSE DBGS 的靈活客製化開發

對於有特殊保密需求或需要快速應變的任務單位，系統支援透過 CatalystSE DBGS（資料庫建構系統） 進行在地化的開發與維護。這套基於 PC 開放架構的工作站系統，整合了 ESRI ArcGIS 與 Adobe Photoshop，並配備 Celerity DBGS 優化工具，這讓資料庫開發人員能導入最新的空照圖或無人機測繪資料，快速更新合成環境中的局部地貌，確保夜間巡航訓練所依據的地形資料具備高度的時效性。

CatalystSE DBGS 提供可自訂配置、基於 PC 的開放架構 COTS 資料庫解決方案，使客戶能開發、修改及維護大範圍、高解析度的地理特定合成環境；支援 ESRI ArcGIS、Quantum3D MANTIS、Adobe Photoshop 等專業工具。


模擬機場場景的 3D 資料庫建構過程，左圖顯示線框模型，中圖為無紋理 3D 幾何模型，右圖為完整渲染後的高擬真模擬環境。

CatalystSE DBGS Datasheet Download >

解決方案應用：特定地形的無人機夜間鏡頭性能驗證

將 GeoScapeSE 的高解析地形庫與先進感測器模擬技術相結合，能在多種極端且複雜的環境中，發揮驗證無人機鏡頭性能與訓練操作員的巨大價值。以下探討幾個最具代表性的特定地形應用場景：

山區場景：複雜高程與晝夜熱循環（Diurnal Cycle）的考驗

在中亞或阿富汗這類充滿深谷與陡峭岩壁的地形中進行夜間巡航，對無人機操作員的空間感知能力是極大的考驗。在實務上，白天強烈的日照會讓岩石吸收大量熱能，而當夜間氣溫驟降時，岩石的散熱速率與隱藏其中的金屬載具、或是人體散發的熱量截然不同。

透過 GeoScapeSE 提供的高解析度地形（如辛丹空軍基地周邊），結合 ViXsen 模組的「1D 熱傳導演算法」，系統能夠精確模擬這段「晝夜熱循環」，在模擬器的夜間（LWIR）模式下，操作員會觀察到傍晚時分，被太陽曬熱的山壁在熱像儀中仍呈現明亮的白色（白熱模式），這種強烈的背景熱雜訊（Thermal Clutter）會嚴重掩蓋敵方車輛的訊號。隨著虛擬時間推移至深夜，岩石冷卻，金屬與引擎的熱信號才逐漸凸顯，這種基於地理特性的動態物理現象重現，對於驗證無人機鏡頭在特定時段的目標解析度，以及訓練操作員調整自動增益控制（AGC）以過濾熱雜訊的能力，具有無可取代的價值。

城市戰術環境（MOUT）：光暈抑制與高密度雜訊判讀

在城市環境中（如 GeoScapeSE 內建的舊金山高精度資料庫或自訂的城市戰術區），無人機夜間巡航面臨的挑戰從地形高低差轉變為「極端的光源干擾」，在現代城市或工業區中，密集的路燈、車輛頭燈、以及工廠的熱排放，會對無人機搭載的微光夜視鏡（NVG）與紅外線系統造成嚴重的視覺干擾。

在此應用中，GeoScapeSE 的材質地圖會告訴模擬系統哪些表面是玻璃反射、哪些是柏油路面，結合 MANTIS 軟體的 Quest2 感測器後處理技術，可精確驗證無人機鏡頭對「城市光暈（City Glow）」與「地平線光暈（Horizon Glow）」的抑制能力，操作員能在模擬環境中測試，當無人機鏡頭突然對準明亮的城市光源時，感測器的閃爍（Scintillation）現象、隨機雜訊，以及自動增益系統是否能迅速反應，並在強烈對比下依然辨識出隱藏在狹窄巷弄中的低熱源目標。

MANTIS 為 Quantum3D 研發的即時影像產生軟體，支援 CDB、感測器模擬、環境特效、飛行與車輛模擬等應用，提供高擬真 3D 圖形，適用於訓練與模擬市場。


Quest2 與 ViXsen 提供即時感測器模擬，支援電光（EO）、紅外線（IR）、夜視（NVG）影像處理與物理模擬，MANTIS 方案助您實現精確的感測器影像與後處理效果。

惡劣天候下的長波紅外線（LWIR）穿透力測試

除了地形本身，天候因素是影響夜間巡航的另一大變數，相較於可見光與短波紅外線（SWIR），長波紅外線（LWIR）在穿透特定濃度的煙霧與薄霧時具有物理上的優勢。

透過 MANTIS 內建的進階天氣模組，使用者可以在 GeoScapeSE 的任何特定地理區域中，任意佈署 3D 體積雲、大霧或降雨。在此合成環境下，工程團隊可以客觀地比較同一架無人機的 EO 鏡頭、NVG 鏡頭與 LWIR 鏡頭在面對逐漸濃密的霧霾時，視覺退化的曲線差異。操作員則可演練在視線不良的情況下，如何快速切換至 LWIR 模式，利用地形高程數據（DTED）輔助雷達或雷射測距，確保在低能見度的夜間山谷中安全導航並鎖定目標。

圖中為一架直升機在低空飛行，背景為山區與湖泊，地面有道路與建築物，呈現出高擬真的環境細節，展現精細的地景渲染與動態光影效果，適用於飛行訓練或戰術模擬應用。

邊境與海岸線防護：廣域監控與跨區巡航

對於執行邊防或海岸巡邏的無人機，其任務特性是需要連續飛行數小時並橫跨極大的地理範圍，GeoScapeSE 的全球無縫架構在此發揮了關鍵作用。操作員可以在沒有任何畫面載入中斷的情況下，沿著數百公里的虛擬海岸線進行夜間熱成像掃描，結合 MANTIS 進階海洋模組（模擬海浪反光與尾跡），操作員可以訓練如何在廣大的冷水域背景中，透過微小的熱異常（Hot Spots）識別出夜間非法越境的快艇，並利用畫中畫（PIP）放大功能進行細部追蹤。

Quantum3D Mantis Helicopter Demo

產業應用與客製化矩陣

由於 GeoScapeSE WWDB 的開放性與高適應力，其結合感測器模擬的技術不僅服務於單一領域，為了確保各產業能精確對接其訓練與測試需求，以下矩陣闡述了此地形與感測器整合技術在不同領域的應用維度與客製化方向：

透過此矩陣可以發現，GeoScapeSE 提供了一個寬廣且穩定的地理基底，而客戶可依據自身產業的獨特環境，將特定的地形特徵與感測器參數進行疊加，從而形成一套專屬於其應用場景的高擬真測試標準。

其他解決方案

建構一個足以驗證無人機夜間感測器性能的完整系統，除了依賴 GeoScapeSE 全球地形庫之外，還需要強大的底層引擎、物理模組與硬體平台的支撐，以下解決方案共同組成了 Quantum3D 高擬真合成環境的完整生態系：

MANTIS 即時場景管理軟體

作為驅動整個視覺環境的核心引擎，MANTIS 具備 64 位元原生多通道渲染能力。其強大的多線程任務處理（MFP）能高效處理視線查詢（LOS）與地形高度計算（HAT/HOT），確保在載入 GeoScapeSE 龐大的全球無縫數據時維持 60Hz 以上的穩定幀率；此外，內建的進階天氣與海洋外掛，為地形庫增添了動態的環境干擾因素。
MANTIS Datasheet Download>
MANTIS 4.1.2 Release Notes Download >

MANTIS 為 Quantum3D 研發的即時影像產生軟體，支援 CDB、感測器模擬、環境特效、飛行與車輛模擬等應用，提供高擬真 3D 圖形，適用於訓練與模擬市場。

Quest2 & ViXsen 高精度感測器模擬模組

若 GeoScapeSE 提供了感測的地貌基礎，ViXsen 與 Quest2 則賦予了感測器物理靈魂，ViXsen 負責像素級的底層熱傳導運算與大氣散射模擬，確保地形的熱輻射符合物理定律；Quest2 則負責感測器端的後處理特效，如 AGC（自動增益控制）、雜訊、模糊與極性切換（白熱/黑熱），兩者結合創造出足以欺騙視覺的擬真夜間監控畫面。

圖中展示了 Quantum3D 的訓練模擬技術，透過紅外線（IR）影像模擬呈現戰場環境，並清楚顯示坦克與周圍場景的熱對比效果。此技術適用於軍事訓練、戰術模擬與感測器測試，能夠精確模擬紅外線設備的視覺效果，以提升夜間作戰與偵查能力。

CatalystSE DBGS 合成環境資料庫建構解決方案

這是一套基於 PC 開放架構的專業工作站與工具軟體組合，結合 ESRI ArcGIS 與 Adobe Photoshop 等業界標準工具，CatalystSE 允許資料庫開發人員將高解析度的空照圖、3D 建築模型（如 Facets 模型庫）與材質分類屬性，無縫嵌入至 GeoScapeSE 的背景地圖中，並優化以產出符合 MANTIS 格式的即時渲染資料庫。
CatalystSE DBGS Datasheet Download >

模擬機場場景的 3D 資料庫建構過程，左圖顯示線框模型，中圖為無紋理 3D 幾何模型，右圖為完整渲染後的高擬真模擬環境

Independence IDX 系列影像產生器（IG）

為確保前述所有高解析度地圖與複雜的紅外線物理運算不發生延遲，高效能的運算硬體不可或缺，從精巧的高性價比 IDX 80 到支援大型多通道系統的旗艦級 IDX 9000，這些基於 Intel Xeon 處理器與多張 NVIDIA Quadro RTX 顯示卡的影像產生器，提供了極致的運算密度與精準的同步技術，是無人機感測器硬體迴路（HIL）測試與全動態模擬器的理想動力來源。

IDX 9000 提供最強大的即時圖像產生技術，具備4U 高密度計算架構，支援4 張 NVIDIA RTX GPU、Intel Xeon 可擴充處理器，並相容CIGI 4.0、OpenFlight、CDB 等標準；內建 15m 全球範圍地形資料庫，可插入高解析度影像資料，支援夜視、紅外線、電光模擬

混合實境（MR）eVTOL 與無人機模擬系統

針對新興的先進航空運輸（AAM）與無人機遠端操控，結合 Varjo 高解析度 MR 頭顯的訓練系統，能將 GeoScapeSE 的高擬真外部視景與實體的操控儀表板進行完美疊加。操作員可以在看見自己雙手與實際無人機遙控器的同時，沉浸於 360 度的夜間戰區或城市環境中，獲得前所未有的訓練實境感。

Quantum3D 提供混合實境（MR）視覺模擬系統，適用於 電動垂直起降飛行器（eVTOL）、先進航空運輸（AAM）/城市航空運輸（UAM），支援高擬真影像生成、360° 視角、MR/AR 互動與 VR 訓練模擬，提升飛行體驗與訓練效率。


UAV 無人機訓練系統結合高擬真飛行模擬、任務規劃與感測器模擬功能，支援多機型操作與團隊任務訓練。可攜式 IP67 結構，適用於教室與野外訓練環境。

專屬訓練環境建置與技術支援

實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
