突發訊號量測：緩衝模式精準分析RF脈衝特性

在現代射頻與微波工程領域，對突發脈衝訊號（Pulsed Signal）進行長時間且精密的量測，已成為一項日益重要的課題，無論是評估高功率放大器在長時間運作下的穩定性、分析複雜通訊系統中偶發的訊號異常，或是驗證雷達系統脈衝序列的精確性，都對量測技術提出了嚴苛的要求。傳統量測方法在面對長時間監測時，常因數據處理的瓶頸、儲存空間的限制，或無法有效區分有效訊號與雜訊，而顯得捉襟見肘；Boonton 創新的即時功率處理（Real-Time Power Processing, RTPP）技術，及其配套的 RTP 系列量測緩衝模式（Measurement Buffer Mode）應用程式，為此挑戰提供了強而有力的解決方案。本文將深入剖析此技術的核心原理、關鍵參數設定及其在各領域的應用潛力。

長時間脈衝訊號量測的挑戰與 RTPP 技術的應運而生

想像一下，我們需要長時間監控一個高功率放大器，其散熱問題可能導致輸出波形逐漸失真或功率下降；甚至可能因為過熱保護而短暫關斷，造成訊號遺失，這些微小的變化或偶發事件，若未被即時捕捉，便可能導致災難性的後果。又或者，在通訊系統中，工程師需要確保脈衝之間的間隔在長時間運作下依然保持一致，任何微小的漂移都可能影響系統的同步與效能。這些情境都突顯了長時間、高精度脈衝量測的必要性。

然而，長時間擷取原始波形數據會產生極為龐大的資料量，對處理器與儲存系統都是巨大的負擔；為此，Boonton 的 RTPP 技術採取了一種更為智慧的方法，它在感測器前端即時處理訊號，僅擷取每個脈衝週期內的峰值功率、平均功率、最小功率，以及該脈衝的起始時間與量測持續時間，透過這種方式，非相關區間的冗餘資訊被有效捨棄，大幅降低了所需儲存空間；更重要的是，這使得 Boonton 的射頻功率感測器能夠以近乎即時的方式，對無限長的脈衝序列進行功率量測，且在數據擷取或分析過程中達到零間隙（Zero Gaps），確保不遺漏任何關鍵事件。

RTP 系列量測緩衝模式深入解析

實現此高效長時間量測的關鍵，在於搭配 RTP4000 或 RTP5000 系列即時功率感測器使用的 RTP 系列量測緩衝模式應用程式，這款由原廠提供的便利工具軟體，允許使用者彈性設定多種「限定條件（Qualifier）」與「延遲（Delay）」選項（如圖一概念所示），精確定義如何判斷與擷取有效的脈衝訊號，從而計算出準確的峰值、平均與最小功率。

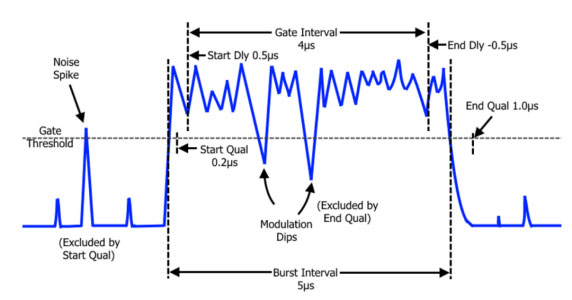

圖一：透過閘控限定與延遲選項的設定，可將期望的緩衝區間對準訊號脈衝的特定部分。

閘控限定條件（Gate Qualifiers）：精準觸發，排除偽訊號

在真實的量測環境中，訊號並非總是完美純淨，例如像 5G、LTE 或 Wi-Fi 這類採用正交分頻多工（OFDM）技術的訊號，其時域波形本質上就帶有類雜訊的特性，振幅起伏較大；在這種情況下，如果僅僅依靠一個簡單的功率門檻（Threshold）來觸發量測，任何高於或低於預設門檻的雜訊尖波（Noise Spikes）或調變引起的波谷（Modulation Dips），都可能被誤判為有效脈衝的開始或結束，進而扭曲量測結果。

為了解決這個問題，量測緩衝模式提供了「限定條件」作為預防措施：

• 起始限定（Start Qualifier）：
  此參數定義了訊號功率必須持續高於門檻值達到一段特定時間後，系統才正式啟動量測，這項設定能有效確保在脈衝實際關閉期間，那些短暫的、高於門檻的雜訊尖波不會被錯誤地識別為一個有效的量測事件，提升了觸發的可靠性。
• 結束限定（End Qualifier）：
  與起始限定類似，此參數定義了訊號功率必須持續低於門檻值達到一段特定時間後，系統才關閉量測視窗，這大大降低了因訊號調變造成的短暫功率下降，而被系統過早判定為脈衝結束的可能性，確保了完整擷取整個有效脈衝。

透過這兩項限定條件的智慧篩選，工程師能更有信心地從複雜或帶有雜訊的背景中，精準鎖定真正的訊號脈衝。

閘控延遲設定（Gate Delays）：聚焦關鍵，擷取有效區段

當訊號成功通過門檻並滿足起始限定條件後，量測緩衝模式還提供了「延遲設定」，賦予使用者更大的彈性，以選擇僅對脈衝波形的特定部分進行功率分析：

• 起始延遲（Start Delay）：
  一旦觸發條件滿足，此參數允許使用者設定一段等待時間，延遲之後才開始收集量測數據，這個功能非常實用，例如在分析 Wi-Fi 訊號時，工程師可能希望排除或專注於分析訊號起始處的前導碼（Preamble）部分。透過設定適當的起始延遲，可以精確地將量測視窗定位到感興趣的波形片段。
• 結束延遲（End Delay）：
  此參數則允許使用者在預設的、由使用者定義的時間參數到達之前，提早關閉閘控區間，與起始延遲配合使用，使用者可以更靈活地「框選」出波形中特定感興趣的部分進行峰值、平均與最小功率的計算。

這兩種延遲設定，使得功率分析不再局限於整個脈衝，而是能夠更精細地聚焦於波形內部的特定區域，獲取更具洞察力的資訊。

下表總結了閘控參數的主要功能：

Boonton RTP 系列感測器的技術優勢與規格

Boonton USB 射頻功率感測器結合 RTPP 技術與便捷的 RTP 系列量測緩衝模式應用程式，不僅提供了強大的長時間突發訊號量測能力，其本身卓越的硬體性能更是確保量測精準度的基石，這些感測器擁有領先業界的性能指標，能夠支援對整個波形以及突發訊號的精確功率讀取：

• 最寬影像頻寬（VBW）：
  高達 195 MHz，使其能夠精確捕捉和再現快速變化的訊號包絡，對於寬頻調變訊號尤為重要。
• 最快上升時間（Rise Time）：
  僅需 3 奈秒（ns），能夠快速響應脈衝的陡峭邊緣，確保對脈衝寬度、上升/下降時間等參數的準確量測。
• 最高量測速率：
  達到每秒 100,000 次量測，高密度的數據點擷取，確保不會錯失任何快速發生的瞬態事件或訊號細節。
• 最佳時間解析度：
  精細至 100 皮秒（ps），賦予感測器在時間軸上分辨微小變化的能力，實現極其精確的時序分析與事件定位。

這些優異的規格，使得 Boonton 的即時功率感測器成為分析複雜、動態射頻訊號的理想工具。

應用場景與市場潛力：功率放大器到無線通訊的測試革新

RTP 系列感測器搭配量測緩衝模式的解決方案，其應用潛力廣泛，幾乎涵蓋所有需要對突發或脈衝型射頻訊號進行精密分析的領域：

• 高功率放大器（HPA）測試：
  這是此技術最直接的應用之一，長時間監測 HPA 的輸出功率，可以有效評估其在不同工作條件下的穩定性、是否存在過熱導致的功率衰減（Power Droop）、以及是否會發生間歇性的訊號中斷或完全關閉。透過閘控設定，可以精確分析脈衝的頂部平坦度或特定時間點的功率。
• 現代無線通訊系統（5G, LTE, Wi-Fi）分析：
  這些通訊系統的訊號結構複雜，常包含突發式的數據傳輸。利用量測緩衝模式，工程師可以驗證訊號的脈衝時序是否符合標準、每個脈衝的功率是否在規範範圍內，並可透過閘控延遲功能，單獨分析訊號幀（Frame）中的特定部分，如控制通道或數據通道的功率特性。
• 雷達與電子戰（EW）系統測試：
  雷達系統發射的是一系列精密的脈衝串，對這些脈衝的功率、寬度、重複頻率以及脈衝間的穩定性進行準確量測至關重要。電子戰系統則可能需要分析捕獲到的未知脈衝訊號，RTP 系列的高速擷取與精細分析能力在此類應用中極具價值。
• 元件特性分析：
  對於射頻開關、混頻器等元件在脈衝操作模式下的性能進行評估，例如開關的響應速度、插入損耗的瞬態變化等。

此技術不僅提升了測試的深度與廣度，更因其高效的數據處理方式，縮短了測試時間，降低了整體測試成本。

精準、高效、長時間——次世代脈衝訊號測試的利器

面對日益複雜的射頻環境與更為嚴苛的訊號品質要求，傳統的功率量測方法已難以完全滿足長時間、高精度突發訊號分析的需求。Boonton 的 RTPP 技術及其 RTP 系列量測緩衝模式應用，透過智慧的數據擷取策略、靈活的閘控限定與延遲設定，成功克服了長時間量測所帶來的數據爆炸與分析困難等挑戰，它不僅能夠以近乎即時的方式無間隙擷取無限長的脈衝序列，更能讓工程師精準聚焦於訊號的關鍵部分進行深入分析。
結合其感測器本身領先的影像頻寬、上升時間、量測速率與時間解析度，這套解決方案無疑為高功率放大器測試、先進通訊系統驗證、雷達系統評估等領域的工程師們，提供了一把探索與駕馭複雜脈衝訊號的強大利器，助力其提升產品性能、加速研發進程，並確保最終系統的可靠性與穩定性。
