突破單一波段限制：SLS 寬頻紅外線攝影機在多光譜目標特徵分析中的應用與物理挑戰

在現代先進尋標器開發、雷射特徵檢測與高階光譜分析領域，單一波段的紅外線感測已逐漸無法滿足複雜環境下的目標辨識需求；傳統上中波紅外線（MWIR, 約 3-5 µm）在捕捉高溫目標與穿透特定大氣窗口時表現優異，而長波紅外線（LWIR, 約 8-12 µm）則對於常溫背景的微小溫差（如地貌或偽裝目標）具有較佳的解析能力；目前為了在實驗室或測試場中同時獲取目標在 MWIR 與 LWIR 的輻射特徵，工程師往往必須架設兩部獨立的攝影機系統。

然而，光電感測器（EO/IR）測試的嚴格化，使得「多波段融合」的物理與空間要求被推向極限，次世代的測試規範要求在寬廣的波段範圍內（如 2 µm 至 10.5 µm），進行無縫的光譜特徵擷取；傳統採用雙攝影機的光學組合架構，會衍生出難以根除的空間與時間對位誤差；而若採用早期的雙波段感測器，則常面臨量子效率（Quantum Efficiency）妥協或嚴苛的低溫冷卻限制，在此背景下，採用應變層超晶格（Strained Layer Superlattice, SLS）焦平面陣列技術的寬頻紅外線攝影機，憑藉其單一晶片即可覆蓋 MWIR 與 LWIR 的特性，成為了目前最具可行性的高階檢測方案之一。

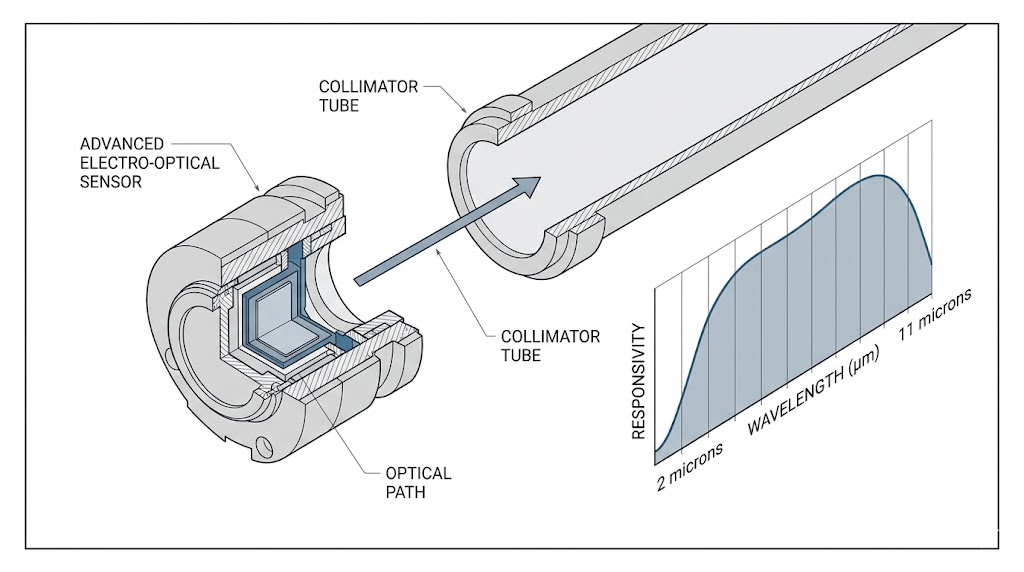

先進光電感測器與準直管剖面示意圖，顯示其光學路徑，右側圖表詳細呈現 2 至 11 微米中長波紅外線響應率。

有部分討論認為寬頻感測器可能會在特定狹窄波段內的峰值響應略遜於專為該單一波段優化的窄頻感測器；但在大多數情境下，單一光學路徑所帶來的空間保真度與測試靈活性，遠大於此微小的響應差異，儘管如此工程師在實務導入此類寬頻感測設備時，仍面臨著嚴峻的系統整合與物理量測挑戰。

實務上的三大難題

動態光譜擷取的波段切換遲滯與雜訊干擾

在進行化學氣體檢測或動態目標特徵分析時，往往需要在 MWIR 與 LWIR 之間，甚至在特定的窄頻子波段間進行高速切換，若依賴外部光學桌上的大型濾光輪，其機械旋轉的物理延遲將破壞高速幀率（如 400 Hz 以上）的時間連續性；此外將濾光元件放置於攝影機冷光罩（Cold shield）外部，會引入大量的環境熱背景輻射（Background flux），大幅降低系統的訊號雜訊比（SNR），使得微弱的目標特徵被環境熱雜訊淹沒。

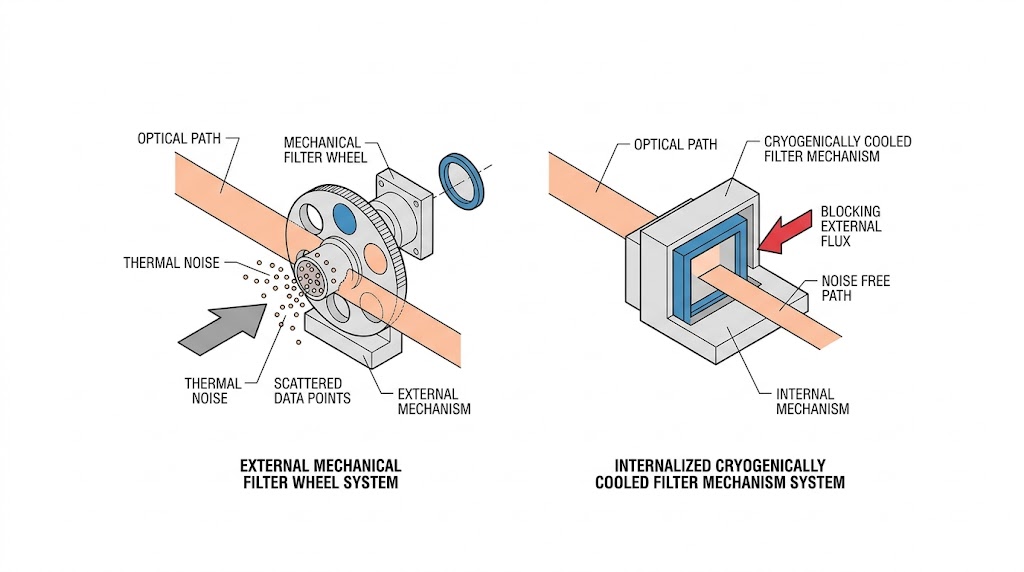

示意圖比較外部機械濾光輪與內建低溫冷卻濾光機制系統，外部濾光輪會產生熱雜訊並散射數據點；內建低溫裝置則能有效阻擋外部通量，提供無雜訊光路，提升高精密光學數據的精確度。

高動態範圍（HDR）場景下的積分時間極限與飽和盲區

真實測試環境中（如引擎點火、雷射激發或爆炸瞬間），目標的輻射量（Radiance）會在幾毫秒內跨越數個數量級，高靈敏度的製冷型紅外線感測器，若固定於單一積分時間（Integration time），往往面臨兩難：設定較長的積分時間以捕捉冷背景細節，會導致高溫目標區域的像素瞬間飽和（Blooming）與資料遺失；設定極短的積分時間以避免高溫飽和，則冷背景會陷入讀出雜訊（Read noise）的盲區，在傳統線性輸出的 14-bit A/D 轉換架構下，單一幀畫面在物理上無法同時涵蓋這種極端的高動態對比。

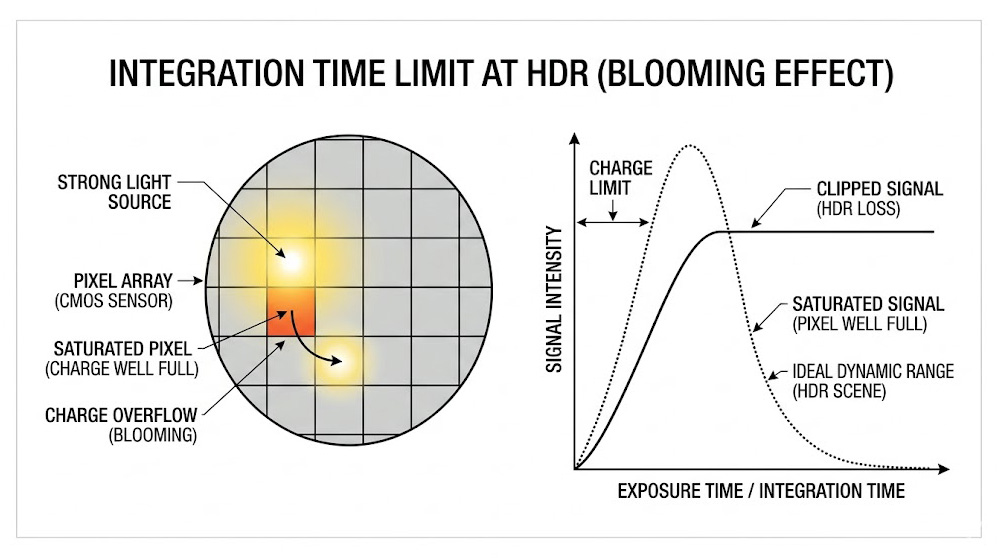

CMOS 感測器面對強光時，因曝光時間限制導致電荷井滿載飽和，多餘電荷溢出（Blooming）至鄰近像素，使訊號強度遭剪裁（Clipped），進而造成高動態範圍（HDR）細節遺失

雙攝影機架構的空間視差與時間同步誤差

在尚未導入單晶片寬頻感測器之前，實驗室必須使用一部 InSb（銦銻）攝影機加上一部微測輻射熱計（Microbolometer）或 QWIP 攝影機來分別捕捉中、長波輻射，這不僅需要複雜的分色鏡（Dichroic beam combiner），還會因為兩部攝影機的陣列尺寸、像素間距（Pixel pitch）以及讀出架構（快門機制不同）的差異，導致嚴重的空間視差（Parallax）與微秒級的時間同步延遲，這種頻帶間的光學與時間不同步，會直接汙染目標特徵分析的邊緣演算法，導致頻帶對位資料（Band-to-band registration）無效。

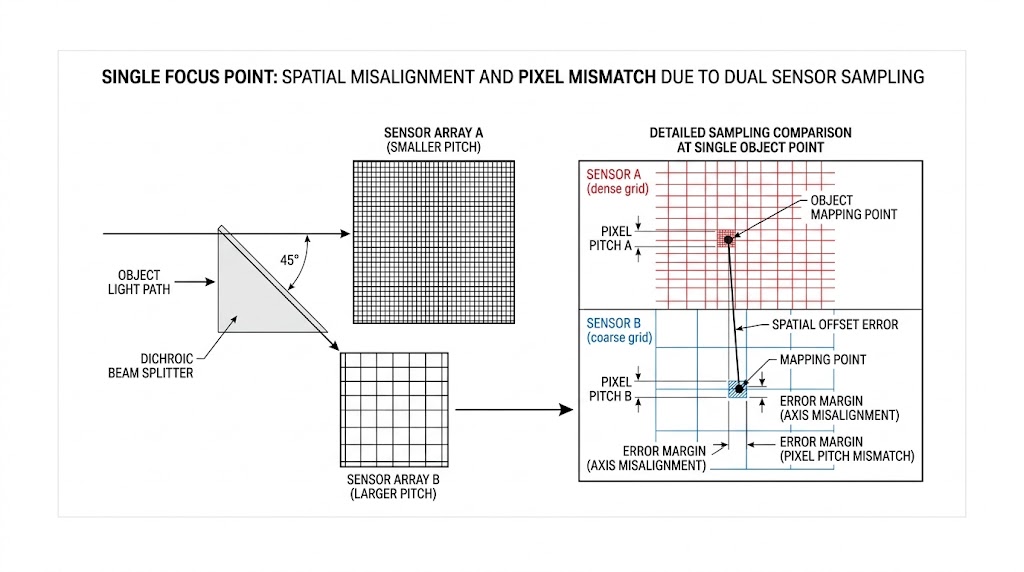

圖中解析二色分光鏡系統中，雙感測器取樣導致單物點空間錯位與像素不匹配，放大比較細/粗像素陣列映射，標示空間偏移與間距不匹配誤差。

面對上述嚴苛的測試挑戰，奧創系統推薦導入 SLS 技術的寬頻紅外線感測與測試架構，我們提供的是 SBIR IRCamera 從光譜過濾、動態範圍擴展到資料擷取分析的「從模擬到驗證的一站式方案（Turnkey Solution）」。

針對多光譜量測的痛點，我們推薦採用 IRCameras IRC906SLS 寬頻紅外線攝影機系列 搭配專屬的 WinIRC 測試分析軟體，首先 IRC906SLS 搭載了原生的應變層超晶格 (SLS) 數位焦平面陣列，其寬廣的光譜響應（2.0 µm 至 11.25 µm）能完美解決雙攝影機架構的空間與時間同步誤差；相當於將兩部高階攝影機融合為一，確保每一筆量測數據在光學路徑與時序上達到絕對的物理一致性。

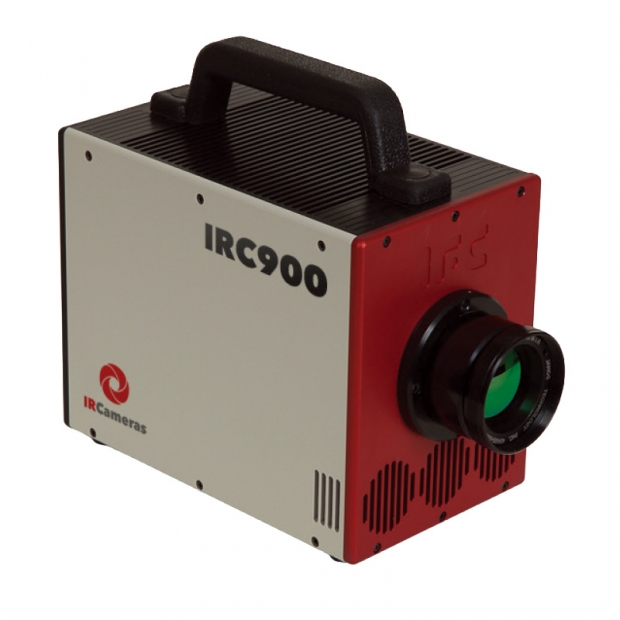

專為資深測試工程師打造的 IRC906SLS 寬頻紅外線攝影機，採用前瞻 SLS 感測器，光譜響應涵蓋 2.0μm 至 11.25μm，滿框高達 475Hz，結合 <35mK 高靈敏，是進階材料評估與光譜分析的首選。

其次針對濾光遲滯與背景雜訊，我們建議選配其內建的電動四段式冷濾光輪（Warm/Cold filter wheel option），將濾光片整合至低溫杜瓦瓶（Dewar）內部結構或緊鄰冷卻核心，能有效阻絕外部環境的熱輻射干擾，協助客戶在 MWIR 與 LWIR 的特定子波段中精準切換，提升測試效率與頻譜純淨度。

最後，為突破極端熱對比場景的物理極限，此系列方案內建先進的超幀技術（SuperFraming），該架構允許攝影機在連續的影格間自動切換多組極端不同的積分時間，並透過底層硬體演算法將這些影格即時融合，有效擴展動態範圍，這協助確保在捕捉極高溫特徵的同時，不會遺失低溫背景的微克耳文（mK）級細節。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的光譜檢測應用、感測器規範、場地限制及目標物特性而有所不同，如需深入規劃與 IRCameras 系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的光電測試系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
