守護天際線的數位雙生：塔台視覺與雷達模擬技術解密

在航空產業中，航空交通管制員（Air Traffic Controller, ATCO）被視為世界上壓力最大的職業之一，他們必須在瞬息萬變的天候與高密度的航班起降中，做出零失誤的決策，當濃霧鎖住跑道，或者雷達螢幕充滿雜訊時，管制員依賴的不僅是經驗，更是對環境的絕對掌控。

為了在不影響真實飛安的前提下培養這種能力，「ATC 模擬器」應運而生，這不只是一套昂貴的電玩遊戲，而是一個整合了地理資訊系統（GIS）、雷達物理模型與高階環境渲染的複雜工程系統，本文將深入解構現代 ATC 模擬器的技術架構，探討如何打造一個能預演「黑天鵝事件」的機場數位雙生（Digital Twin）。

為什麼 ATC 需要高擬真的「數位替身」？

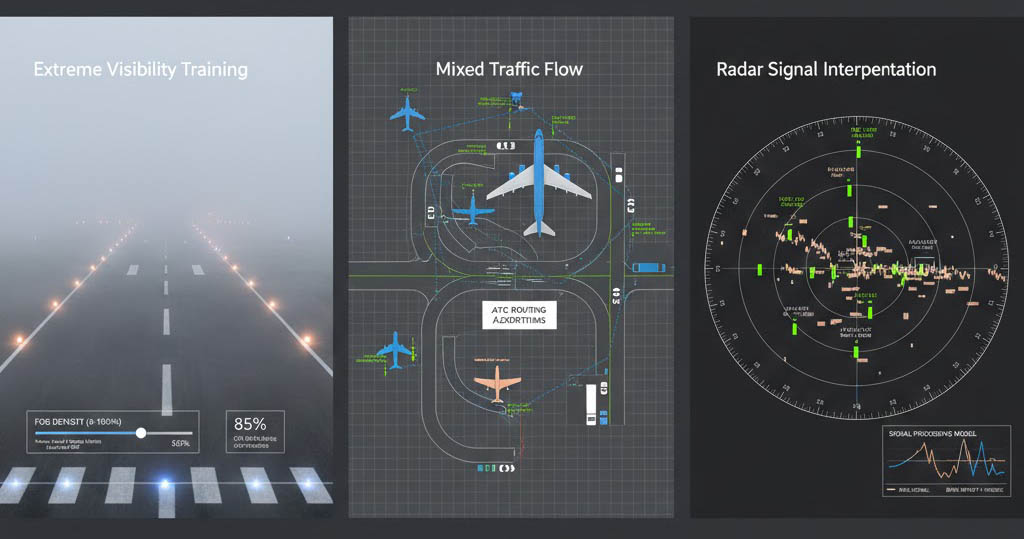

傳統的 ATC 訓練高度依賴「在職訓練（OJT）」，學員必須在真實的壓力下學習，然而 OJT 有其極限：你無法在真實機場隨意製造跑道入侵（Runway Incursion）、起落架故障或極端風切（Wind Shear）來測試學員的反應，現代 ATC 模擬技術的核心價值在於「可控的混亂（Controlled Chaos）」，透過軟體定義的虛擬環境，我們能重現：

1. 極端能見度訓練： 模擬從塔台視角看出去，跑道燈光在不同濃霧密度下的穿透率。
2. 混合交通流： 同時處理大型客機、輕型飛機與地面車輛的複雜動態。
3. 雷達訊號判讀： 訓練學員在真實與虛假訊號（Clutter/Noise）中識別目標。

現代 ATC 模擬技術場景示意圖

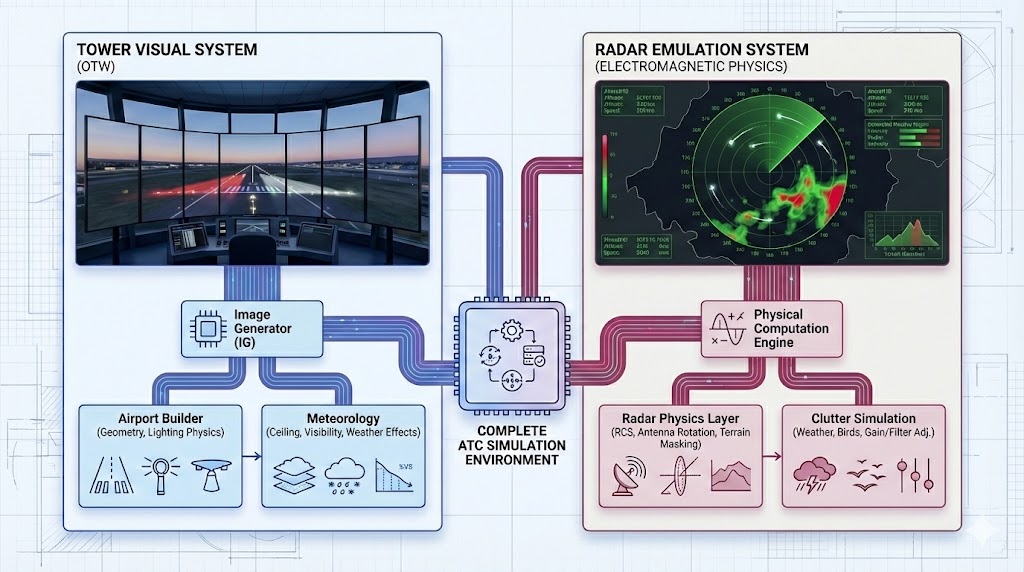

核心原理深入解析：塔台與雷達的雙重奏

一個完整的 ATC 模擬系統由兩個核心子系統組成：塔台視覺系統（Tower Visuals）與雷達模擬系統（Radar Emulation）。

塔台視覺：窗外視野的極致渲染

對於塔台管制員而言，肉眼觀察（Out-the-Window, OTW）是最後一道防線，模擬器必須利用 Image Generator (IG) 產生 360 度無死角的機場景觀。

• 機場建模（Airport Builder）：
  利用編輯器定義跑道、滑行道、停機坪的幾何結構，關鍵在於「燈光系統」的物理模擬，包括 PAPI（進場下滑指示燈）、跑道中線燈與滑行道邊燈，這些燈光必須具備正確的方向性與強度衰減。
• 氣象環境（Meteorology）：
  系統需模擬不同雲層高度（Ceiling）、能見度範圍（RVR）以及降雨/降雪對視線的遮蔽效果。

雷達模擬：看不見的電磁波

雷達螢幕上的綠點並非簡單的圖示，而是物理運算的結果。

• 雷達物理層： 高階模擬器會計算雷達截面積（RCS）、天線旋轉速度、更新率以及地形遮蔽效應。
• 干擾模擬： 模擬天氣雜波（Weather Clutter）或鳥群對雷達訊號的干擾，訓練學員調整增益（Gain）與濾波器。

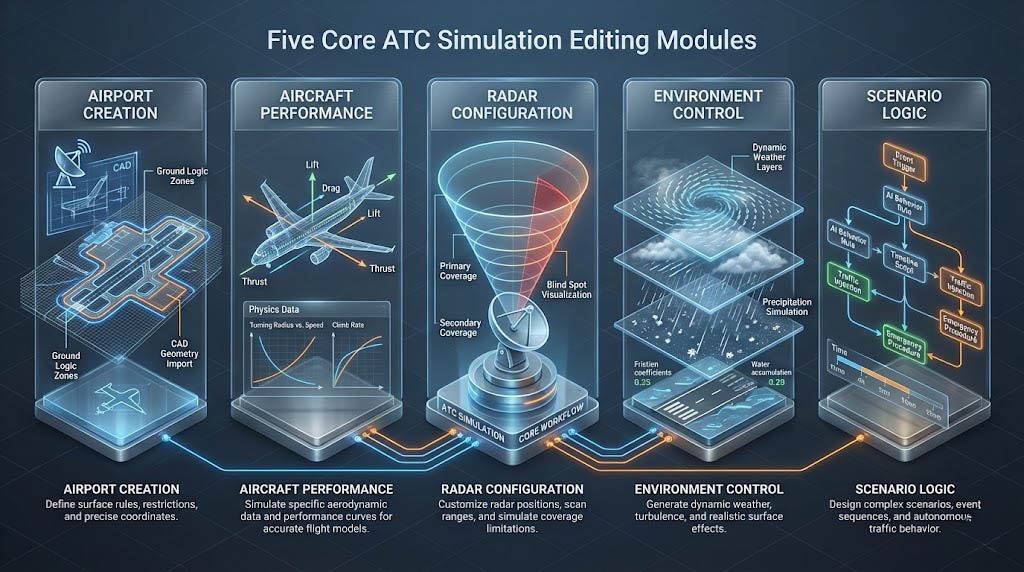

關鍵技術細節：五大核心編輯模組

要構建一個符合 ICAO 標準的訓練環境，通常需要一整套專用的編輯工具鏈，這通常包含以下五個技術維度：

1. 機場與地形產生 (Airport Creation)

透過專用編輯器（如 easyPORT），開發者可以將真實機場的 CAD 圖檔或衛星照片轉化為 3D 模型，技術重點在於地面邏輯（Ground Logic）的定義——告訴系統哪裡是草地（飛機不可進入）、哪裡是高速脫離道，以及登機門的精確座標。

2. 飛行器性能定義 (Aircraft Performance)

模擬器資料庫中必須包含各類航空器的氣動力數據（如 easyCRAFT）。
差異化模擬： 波音 747 與 塞斯納 172 的轉彎半徑、爬升率與煞車距離截然不同，模擬器必須依據這些物理參數來驅動虛擬飛機（Pseudo-pilots）的運動軌跡，確保雷達上的航跡真實可信。

3. 雷達與感測器配置 (Radar Configuration)

透過雷達編輯器（如 easyRAD），教官可以自定義雷達站的位置、掃描範圍與盲區，這允許模擬多種雷達系統，包括地面活動導引控制系統（A-SMGCS）、終端雷達（TRACON）與航路雷達（En-route）。

4. 氣象與環境控制 (Environment Control)

環境編輯器（如 easyMEC）負責產生動態天氣。
微氣候模擬： 除了基本的風速風向，還需模擬跑道積水導致的煞車效應降低，或是低空亂流對飛機進場姿態的影響。

5. 腳本與場景設計 (Scenario Logic)

這是訓練的靈魂。場景編輯器（如 easySCEN）允許教官編寫複雜的交通劇本，例如：「在 10:00 時，編號 A 的飛機在跑道上爆胎，同時編號 B 的飛機請求緊急降落。」系統需具備 AI 邏輯，讓虛擬飛機自動依照航管指令（如 "Hold Short", "Line up and Wait"）行動。

技術比較：遊戲級 vs. 專業級 ATC 模擬

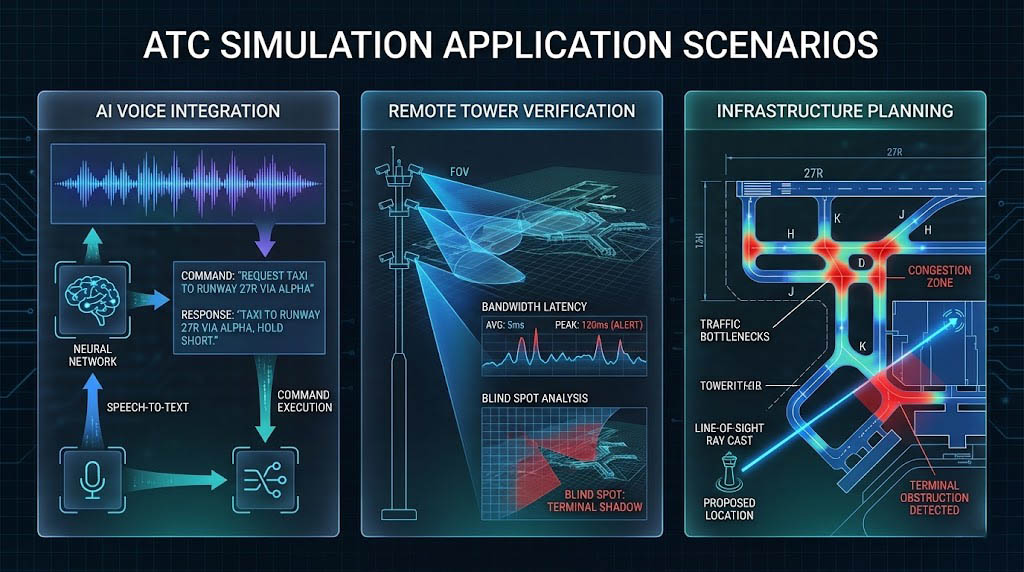

實作挑戰與應用場景

1. 語音辨識與 AI 整合

挑戰： 傳統模擬器需要「偽飛行員」在隔壁房間操作電腦並與學員對話。
趨勢： 導入語音辨識（Voice Recognition）與合成（Text-to-Speech）技術，讓 AI 自動識別學員的標準通話指令並執行動作，大幅降低人力成本。

2. 遠端數位塔台 (Remote Digital Tower) 驗證

隨著「遠端塔台」技術興起（即透過攝影機在異地管制機場），ATC 模擬器成為了驗證攝影機佈局、頻寬延遲與視覺死角的最佳測試平台（Testbed）。

3. 機場擴建規劃

在真實跑道動土前，機場規劃者利用模擬器測試新的滑行道設計是否會造成交通瓶頸（Bottleneck），或新的塔台位置是否會被航站樓遮擋視線。

實作挑戰與應用場景示意圖


ATC 模擬技術已經從單純的人員訓練工具，演變為機場運營的數位大腦，透過高度模組化的編輯工具與精確的物理引擎，我們不僅是在訓練管制員如何指揮飛機，更是在訓練他們如何管理「風險」，在航空業，安全沒有試錯的空間，而這正是數位雙生技術存在的最大意義。

Quantum3D Mantis 因斯布魯克機場著陸展示影片


Q3D 解決方案介紹

針對航空交通管制與機場模擬的專業需求，Quantum3D 提供了高度可客製化的整合方案：

• Air 高擬真空中交通管制模擬系統
  這是一套完整的統包式解決方案，整合了 2D 雷達模擬與 3D 塔台視覺，其核心優勢在於強大的編輯器套件，讓用戶能完全掌控訓練環境：
  • easyPORT： 機場建立與編輯器，可自定義跑道與燈光。
  • easyRAD： 雷達參數編輯器，模擬真實雷達物理特性。
  • easySCEN： 複雜交通場景與腳本編輯器。
  • easyCRAFT： 航空器性能參數編輯器。
  • easyMEC： 氣象與環境條件產生器。

Quantum3D ATC Sim 提供 360° 高擬真塔台視覺系統，支援進場、區域與塔台管制訓練，符合 EUROCONTROL 及 ICAO 標準。


• 即時場景視覺模擬 (MANTIS® & Independence® IDX)
  作為 ATC 模擬器的視覺引擎，MANTIS 軟體與 IDX 硬體提供了符合 Level D 標準的環境渲染，支援 3D 體積雲、霧氣分層與動態光影，確保塔台視野的極致擬真。

Quantum3D Independence IDX 900 搭載 MANTIS 圖像產生器，支援 8 張 GPU、16 通道、4K 60Hz 顯示，適用於固定翼航空、駕駛模擬、軍事訓練，4U 高密度設計，提供企業級穩定性與效能。


• Facets® Models
  提供豐富的民用與軍用航空器模型庫（如 737, A320, 747 等），支援多種塗裝與細節層次（LOD），讓塔台管制員能準確識別不同航空公司與機型。

Quantum3D 提供 Facets 即時 3D 模型庫，內含 900+ 獨特模型，涵蓋 51 種類別，支援多種細節層級（LOD）與業界標準格式。適用於視覺/模擬應用，兼顧擬真效果與即時效能。
