突破次世代 AESA 陣列雷達量產瓶頸：TRM 高通量自動化測試與校準技術解析

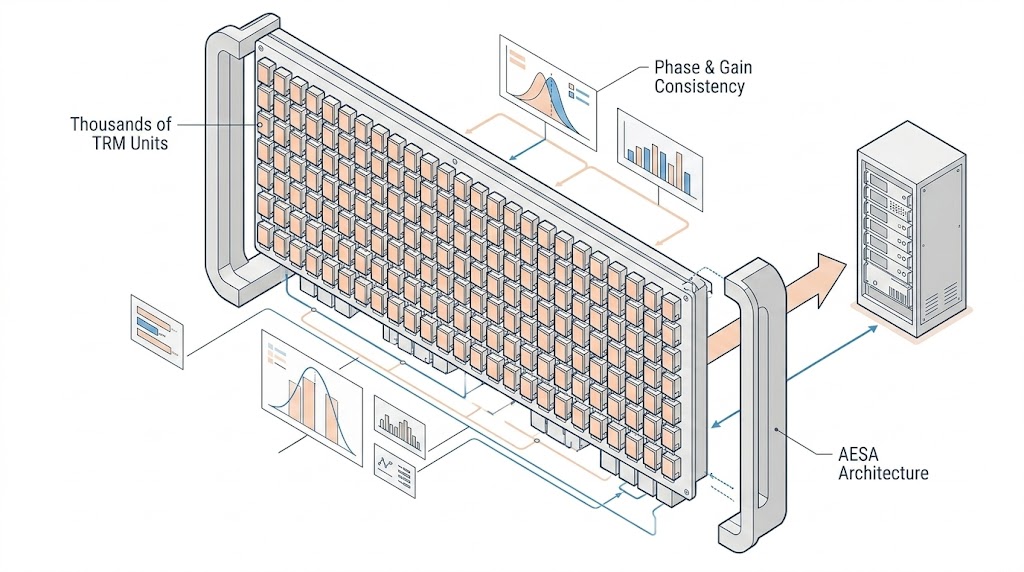

現代化航太與國防電子領域，主動電子掃描陣列（Active Electronically Scanned Array, AESA）雷達已全面取代傳統的機械掃描雷達，成為戰機、艦艇與地面預警系統的標準配備。AESA 雷達的威力，源自於天線陣面上成千上萬個獨立運作的傳輸/接收模組（Transmit/Receive Module, TRM）。在直接數位合成（DDS）技術與先進氮化鎵（GaN）高頻元件的推動下，現代 TRM 不僅具備極高的輸出功率密度，更能透過微秒級的相位與振幅控制，實現極速的波束成形（Beamforming）、多目標追蹤與空間零陷（Spatial Nulling）抗干擾能力。

然而，這種系統級的強大性能，建立在極端嚴苛的硬體一致性基礎上，國際軍工測試標準與 IEEE 相關雷達效能規範，對於 AESA 陣列中單一 TRM 的相位一致性、增益平坦度與雜訊指數，提出了近乎苛刻的容許誤差範圍。任何微小的模組變異，都會導致整體雷達天線旁瓣（Sidelobe）能量飆高，進而增加被敵方雷達預警接收機（RWR）截獲的風險，或是大幅降低雷達對微小雷達截面積（RCS）目標的探測極限。

為確保符合規範，測試工程師必須對每一個 TRM 進行詳盡的特性分析與生產線下線（EOL）測試。但在實務的工程現場，研發與產線團隊正面臨三大難以克服的技術難題：

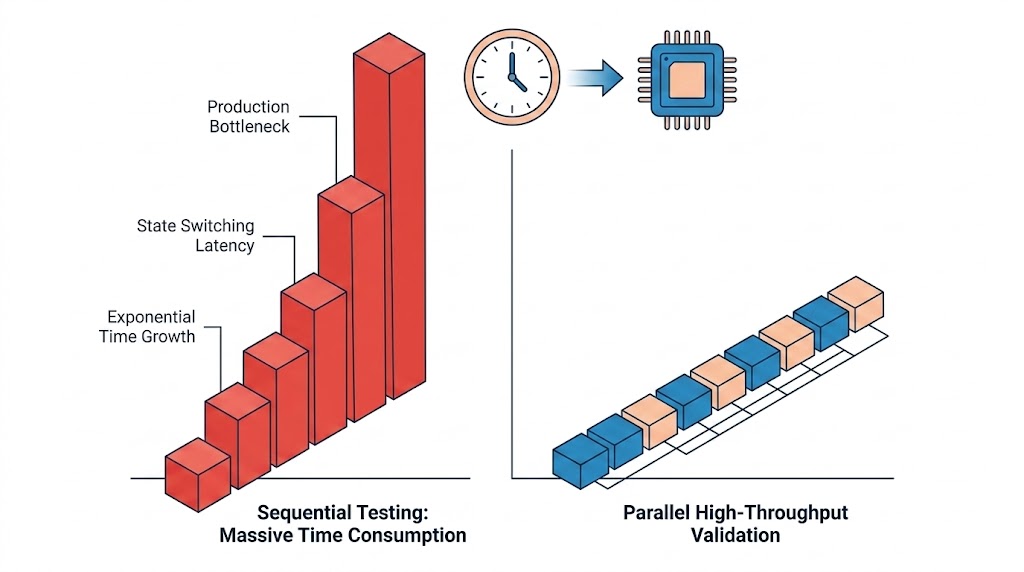

海量測試矩陣引發的「量產時間深淵」

AESA 雷達的測試複雜度呈指數型增長，一面現代化的預警雷達可能包含兩千至上萬個 TRM，每一個 TRM 內部都包含移相器（Phase Shifter）、衰減器（Attenuator）與高低功率放大器。在特性分析過程中，測試系統必須針對不同的工作頻率、不同的溫度狀態，以及 TRM 內部移相器與衰減器的所有可能組合（可能高達數千種狀態），逐一量測其發射功率、接收增益與相位偏移。

在傳統的測試架構下，儀器必須在每一個 TRM 狀態切換後，等待射頻訊號穩定才能進行擷取。如果每個狀態的切換與量測耗時十毫秒，一個 TRM 的完整測試可能就需要數十分鐘；若將此時間乘上數千個模組，單面雷達天線的 TRM 測試時間將長達數個月。這種循序漸進的單一通道量測模式，成為了雷達系統量產與列裝期程中最致命的效能瓶頸，嚴重拖垮了國防防務的建置效率。

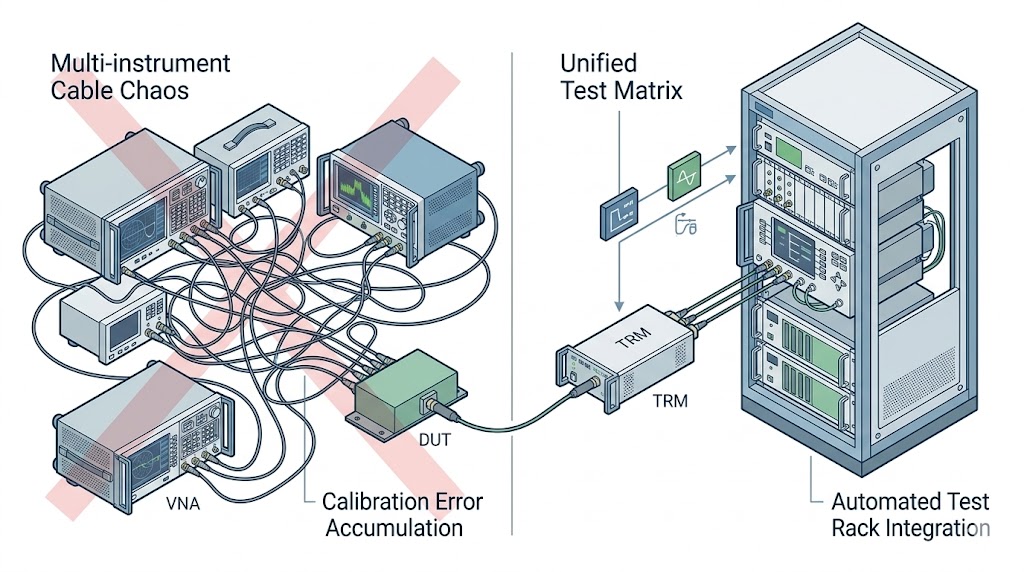

多儀器配置的線纜混沌與校準誤差累積

要完整評估一個 TRM 的射頻特性，單一儀器絕對無法勝任。工程師通常需要向量網路分析儀來量測高解析度的 S 參數（如反射損耗、傳輸增益與相位）；同時需要高階頻譜分析儀來捕捉高功率狀態下的脈衝雜訊指數（Pulse Noise Figure）、諧波失真與混散訊號；有時還需額外的訊號產生器與功率計。

在實務實驗室中，這意味著待測物必須在多台精密儀器之間頻繁切換，每一次的纜線拔插、每一次的切換矩陣（Switch Matrix）作動，都會引入額外的插入損耗與相位偏移。更棘手的是「校準（Calibration）」程序。針對多埠（Multi-port）且具備極端高低功率差異的 TRM 進行系統級校準，過程極度繁瑣且容易出錯。只要單一儀器出現突波或單一接頭未鎖緊，整個複雜的校準設定就可能完全失效。這種測試環境的硬體混沌，導致量測數據的重複性極低，工程師往往無法分辨量測出的瑕疵究竟是 TRM 本身的設計缺陷，還是複雜測試系統所產生的殘餘誤差。

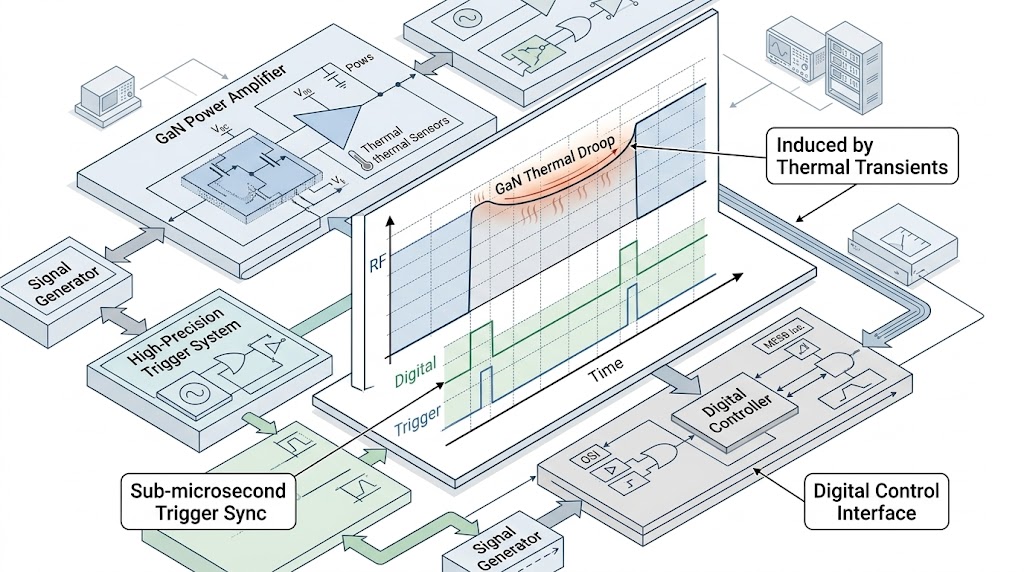

GaN 脈衝熱效應與待測物數位控制的時序脫節

新世代 TRM 大量採用氮化鎵（GaN）功率放大器，GaN 元件雖然具備優異的高頻大功率特性，但其在脈衝運作下會產生嚴重的熱瞬態效應（Thermal Transients）與記憶效應（Memory Effects），在脈衝啟動的微秒瞬間，元件溫度急遽上升，導致其增益與相位在單一脈衝寬度內發生動態漂移（Droop）。

為了精確捕捉這種動態漂移，測試系統的射頻觸發（RF Trigger）必須與 TRM 的數位控制指令達成次微秒級的絕對同步。傳統作法中，為了控制不同製造商專屬的機密 TRM 介面（如 LVDS、RS-422 或 TTL），工程師必須耗費數月時間，為每一次的專案重新編寫現場可程式化邏輯閘陣列（FPGA）的底層程式碼，一旦數位控制指令的下達與射頻儀器的量測視窗（Measurement Window）出現微小的時序脫節，系統便會擷取到錯誤的熱穩態數據，導致工程師對元件特性的誤判，使得高階雷達在實戰的高負荷脈衝運作中，面臨波束發散的致命風險。

面對次世代 AESA 雷達 TRM 在研發特性分析與量產測試中的嚴峻挑戰，我們為您推薦以下核心產品，協助研發與產線團隊大幅提升測試效率並符合嚴苛規範。

高通量全自動化測試中樞： R&S®TS6710 TRM 雷達測試系統

針對海量 TRM 測試所引發的量產時間深淵，我們推薦導入 R&S®TS6710 TRM 雷達測試系統，這是一套專為 AESA 雷達量身打造的統包解決方案（Turnkey Solution），該系統採用高度模組化設計，結合奧創系統科技的客製化能力，可針對不同場地與散熱需求（如雙熱流機溫度循環測試）進行彈性擴充，系統支援同時連接高達 8 個以上的 TRM 模組進行平行測試，透過智慧化的訊號處理單元與多工切換器，包含所有埠的切換在內，所有的測試項目都能在全自動化的環境下運行，將傳統需要數小時才能完成的完整 TRM 特性分析，成功縮短至幾分鐘內，徹底解放產線量能。

探索如何透過高效的 TRM 測試函式庫與 R&S®TS6710 自動化測試系統，簡化 AESA 雷達的傳輸/接收模組開發與生產測試，實現高速、高準確度的效能驗證。

化繁為簡的軟體核心：Rohde & Schwarz TRM 測試函式庫

為解決多儀器配置的線纜混沌與校準誤差，我們提供 Rohde & Schwarz TRM 測試函式庫軟體。

• 提升測試效率與精準度： 這套強大的軟體是整個測試系統的大腦，它能夠單獨控制一台網路分析儀完成所有典型的 TRM S 參數與連續波測試；若需進行脈衝雜訊指數等高階量測，軟體可無縫驅動選配的頻譜分析儀，客戶不再需要處理繁雜的跨儀器纜線拔插。
• 智慧軟體校準程序： 軟體內建特殊的自動校準程序，能將所有測試頻段、功率準位與埠路徑的校準需求，彙編成一個全面最佳化的序列，搭配多埠校準單元，系統能一鍵完成複雜的誤差修正，確保在簡化的設定下，依然獲得具備極高重複性與絕對精準度的射頻數據。

搭配 R&S ZVAX-TRM 訊號處理單元，所有測試都能在無需人為互動的情況下自動執行，包括埠多工處理

零時差的數位控制介面：Rohde & Schwarz CompactTSVP 模組化平台

針對 GaN 元件脈衝熱效應的捕捉，以及各家廠商機密 TRM 介面的控制難題，我們推薦 R&S®CompactTSVP 模組化平台。

• 開放且安全的 DUT 介面： 該平台提供了靈活的開放式待測物（DUT）控制介面，客戶的系統整合商可以於本地端安全地部署程式碼，完美保護 TRM 核心控制參數的機密性。
• 無 FPGA 編程的極速同步： 系統內建了適用於 LVDS、RS-422、RS-485 與 TTL 等常見通訊介面的「時間最佳化控制程序」。工程師無需撰寫複雜的 FPGA 底層代碼，即可實現儀器量測視窗與 TRM 狀態切換的微秒級同步。結合測試函式庫中「快速頻率掃描」與「單一脈衝內執行多重量測」的強大能力，系統能完美捕捉 GaN 元件在脈衝啟動瞬間的動態漂移，協助客戶精確驗證並調校雷達的數位補償演算法。

R&S®CompactTSVP 測試系統平台具備用於數位和類比量測的靈活且快速的控制介面，此配置在許多設置中無需對現場可程式化邏輯閘陣列 (FPGA, Field-Programmable Gate Arrays) 進行任何程式設計，即可實現更短的測試時間

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
