先進高頻功率元件熱分析：微尺度與高速暫態量測挑戰

隨著 5G 通訊、電動車與高頻電源供應器的快速發展，碳化矽 (SiC) 與氮化鎵 (GaN) 等寬能隙 (WBG) 半導體正逐步取代傳統矽元件，這類高頻功率元件能在極小的晶粒 (Die) 面積上處理龐大的電流密度，但也因此帶來了前所未有的局部高熱通量 (High heat flux) 挑戰，在現有技術條件下，精準掌握元件切換瞬間的微尺度熱暫態響應，與評估其封裝結構的熱阻與可靠度存在高度相關性。

為了在不干擾電路運作的前提下進行非接觸式觀測，中波紅外線 (MWIR, 3-5 µm) 熱影像分析已成為高階實驗室的核心檢測手段，然而當量測尺度縮小至微米 (µm) 級別的電晶體閘極，且時間解析度要求達到毫秒甚至微秒等級時；傳統工業級紅外線熱像儀的底層物理限制便會成為嚴重的誤差來源；部分使用熱電偶 (Thermocouple) 或雷射反射技術在建置成本與特定單點響應上具備優勢；但在文中討論的「全域二維高頻空間熱分佈」量測範疇內，這些接觸式或掃描式技術往往無法提供同步的暫態熱輪廓，實務上，要在光學實驗桌上擷取純淨無染的微尺度熱特徵，工程師必須面對以下三大技術壁壘。

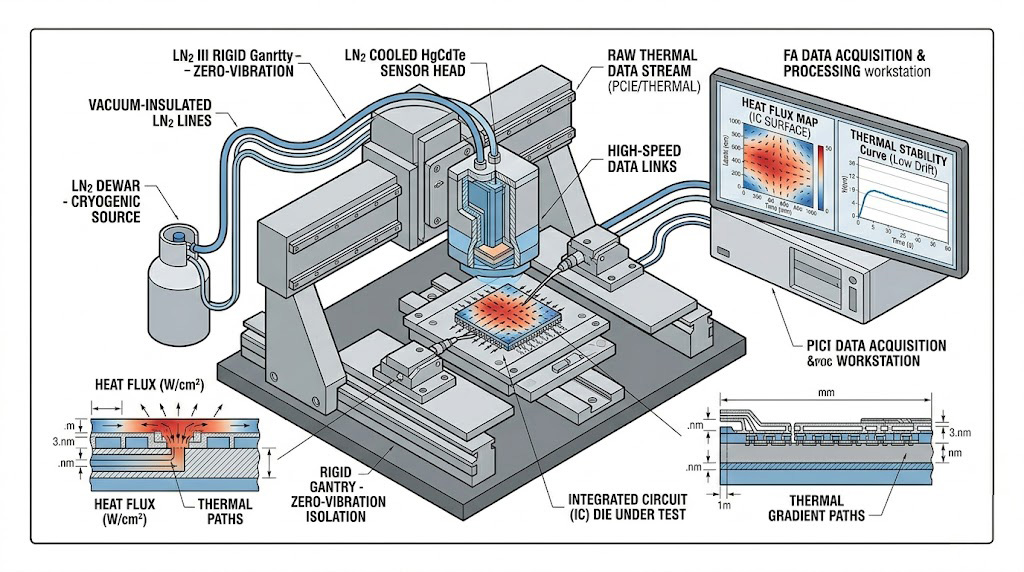

此技術圖展示具有零振動隔離龍門架和液氮冷卻碲鎘汞感測器的半導體失效分析裝置，精準繪製待測 IC 晶圓的熱流與熱梯度路徑，並連線失效分析工作站顯示熱流圖。

微尺度熱特徵量測的三大技術壁壘

機械微震動 (Microphonic Noise) 對顯微空間解析的致命破壞

在進行高倍率顯微熱影像分析時，光學系統的絕對靜止是確保空間解析度 (Spatial Resolution) 的首要條件，多數商用高階 MWIR 相機高度依賴封閉式史特林製冷機 (Closed-cycle Stirling cooler) 來降溫，其內部壓縮機在高速運作時，會產生高頻的機械微震動；這些震動經由機構耦合至焦平面陣列 (FPA) 或顯微鏡頭，會導致影像在次像素層級產生高頻抖動 (Jitter)，在觀測微米級的元件接面時，這種抖動會嚴重模糊熱梯度的邊緣輪廓，使得最高溫熱點 (Hotspot) 的峰值數據被周圍像素平均化而失真。

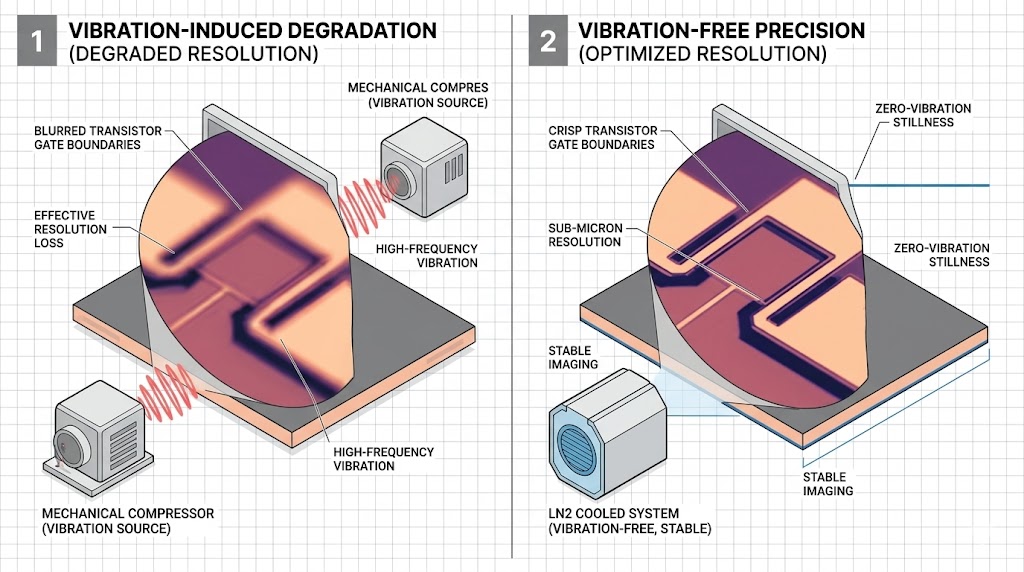

示意圖中比較機械震動（左）對電晶體閘極邊界模糊與損害解析度，以及液氮無震動（右）維持亞微米級清晰成像，突顯極致穩定在微觀熱成像中的關鍵性。

極端熱通量下的動態範圍飽和與溢出

功率元件在進行短路或崩潰測試 (Destructive testing) 時，局部熱點的溫度可能在幾毫秒內飆升至極高溫，而同一晶片上的基板與周邊封裝材卻仍維持在相對低溫，若感測器的積分時間 (Integration time) 設定過長，高溫區塊的電荷會瞬間充滿讀出電路井容 (Well capacity) 並溢出至相鄰像素 (Blooming)，導致核心失效數據完全流失；若大幅縮短積分時間以避免過曝，低溫背景的微小熱流變化將隱沒於系統底噪中，無法建立完整的熱擴散模型。

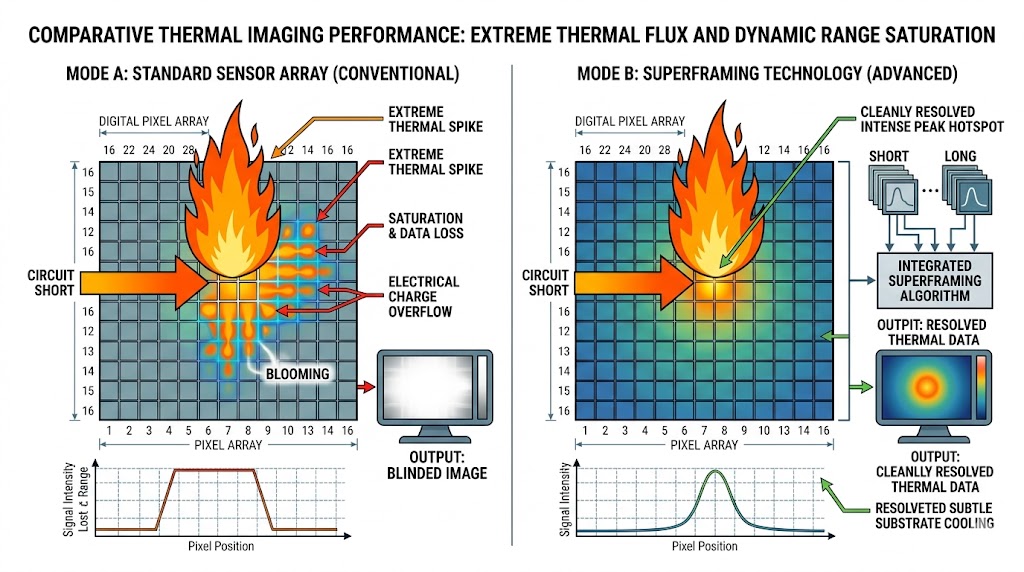

示意圖中比較熱成像感測器效能：左側標準感測器因電路短路導致電溢出與飽和，造成熱飽和失真；右側「超幀」（SuperFraming）技術能精確解析峰值高溫點，完整保留熱成像數據並呈現基板冷卻細節。

長時間老化測試 (Burn-in Test) 下的基線熱漂移

半導體可靠度驗證通常包含長達數小時至數十小時的連續通電老化測試，在這段漫長的觀測時序中，若熱影像系統本身的熱負載管理不佳，或製冷效率隨環境溫度產生微幅波動，將導致相機的雜訊等效溫差 (NEdT) 基準發生全域熱漂移 (Thermal drift)，這種隨時間累積的儀器雜訊，會汙染微克耳文 (mK) 等級的量測數據，使得研究人員難以釐清是元件封裝內部發生了微觀的熱阻退化，還是量測設備本身失去了穩定性。

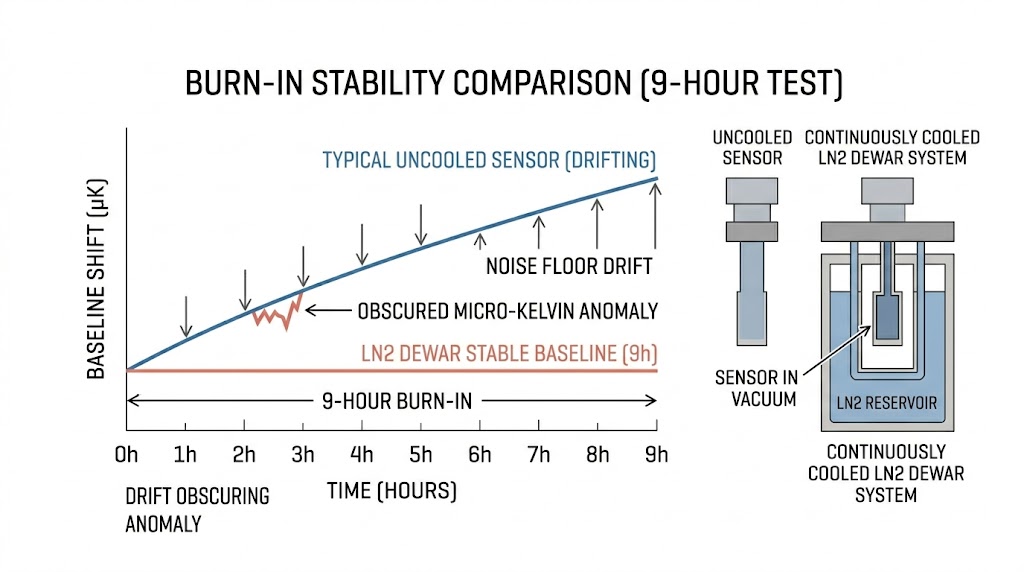

示意圖展示了長時間老化測試下，液氮杜瓦瓶冷卻系統的基線漂移遠小於未經冷卻的感測器，有效避免雜訊掩蓋微小的熱異常訊號。

面對上述嚴苛的微電子熱分析與可靠度驗證，奧創系統推薦導入 SBIR 專為科學級顯微量測設計的高穩定度 MWIR 影像架構，我們提供的是從零震動冷卻核心、動態範圍最佳化到長時間觀測的「從模擬到驗證的一站式方案 (Turnkey Solution)」，針對高階半導體失效分析的實務痛點，我們推薦 IRCameras 旗下的 IRC800 系列高階中波紅外線攝影機。

專為資深測試工程師打造的 IRC800 系列中波紅外線攝影機，搭載液態氮冷卻 InSb 感測器，具備無光暈、超低雜訊與 SuperFraming 高動態範圍技術，完美支援高階研發、光譜分析與高速熱動態測試，助您突破科技開發瓶頸。

首先，為徹底根除顯微量測中的微震動干擾，IRC800 系列採用了無任何運動部件的 1/3 公升液態氮 (LN2) 杜瓦瓶架構，完美取代了傳統的機械式史特林製冷機，這種設計確保了銻化銦 (InSb) 感測陣列在運作時能達到真正的「物理零震動 (Zero microphonic noise)」，在搭配高倍率紅外線顯微鏡頭時，能提供極致銳利的邊緣輪廓，協助精準定位微米級的早期熱點。

圖中展示了由 IRC800 系列攝影機拍攝的三張紅外線熱影像，由左至右分別為：水面航行的船隻、起伏的山巒地形，以及停泊船隻的港口設施，這些畫面充分展現了該相機具備高靈敏度與超低雜訊的優異觀測與細節捕捉能力。

其次針對極端熱對比的挑戰，該系列內建了先進的超幀技術 (SuperFraming)，此硬體底層架構能在連續影格間自動切換並融合多組長短不同的積分時間，這能顯著降低極端發熱瞬間的飽和溢出 (Blooming) 風險，同時保留周邊封裝材料低溫擴散的微小梯度，以單一數位資料流提供涵蓋全溫區的超高動態範圍。

最後，為滿足長時間老化測試的需求，IRC800 的 LN2 杜瓦瓶具備卓越的熱力學設計，在未供電狀態下可維持長達 20 小時的低溫，供電全速擷取時亦能維持高達 9 小時的絕對穩定觀測；搭配其優異的低 NEdT 特性，確保了在超長時序的分析中，量測基線維持如一，大幅提升實驗室的數據保真度與科學分析價值。

飛機起飛 - IRC812 高畫質中波紅外線 (MWIR) 液態氮冷卻銻化銦 (InSb) 攝影機：IRCameras 提供適用於科學、工業和軍事應用領域中，技術最先進的紅外線影像系統，除了豐富的標準商用攝影機與 IDCA（整合型杜瓦冷卻器組件）產品線之外，亦提供客製化的設計與製造服務，以滿足在光學、封裝以及空間限制上的獨特需求。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的微尺度熱分析環境，由於實際的系統配置將高度因應您的晶粒尺寸、封裝熱特性、實驗室場地限制及顯微光學放大需求而有所不同，如需深入規劃 IRCameras 系列（如無震動深冷型 IRC800）與光學元件的軟硬體整合架構，請聯繫「奧創團隊」，我們擁有豐富的光電與半導體量測系統導入經驗，隨時準備為您提供目前最具可行性的配置建議與技術支援。
