先進光電材料與雛形載荷研發：實驗室高靈敏度紅外線量測挑戰

在次世代光電 (EO/IR) 尋標器、多光譜感測器或先進熱傳導材料的「雛形開發 (Prototyping)」階段，工程師與科學家面臨的測試環境與量產線上有著本質上的不同，量產測試講求自動化與產量，而研發實驗室則要求量測設備必須提供絕對的物理基準與極致的彈性，為了在實驗室內精準描繪目標物的微小熱特徵 (Thermal signature) 或進行頻譜依賴性 (Spectrally dependent) 的化學氣體分析，中波紅外線 (MWIR, 3-5 µm) 因其優異的熱對比與較低的大氣衰減，成為高階量測的核心波段。

然而當測試層級深入到微克耳文 (mK) 等級的熱微幅變化，或是次像素 (Sub-pixel) 等級的空間解析時，傳統採用封閉式史特林製冷機 (Closed-cycle Stirling cooler) 的商用或工業級高階熱像儀，其物理限制便會成為研發數據的干擾源。反面論述指出，封閉式機械製冷機在免維護與長時間連續運作上具備無可取代的便利性；但在最嚴苛的光學實驗台上，這種便利性往往需要以犧牲極致的訊雜比 (SNR) 與空間穩定度作為妥協，為了取得未經汙染的原始數據，高階光電實驗室的測試人員在實務上必須克服以下三大技術挑戰。

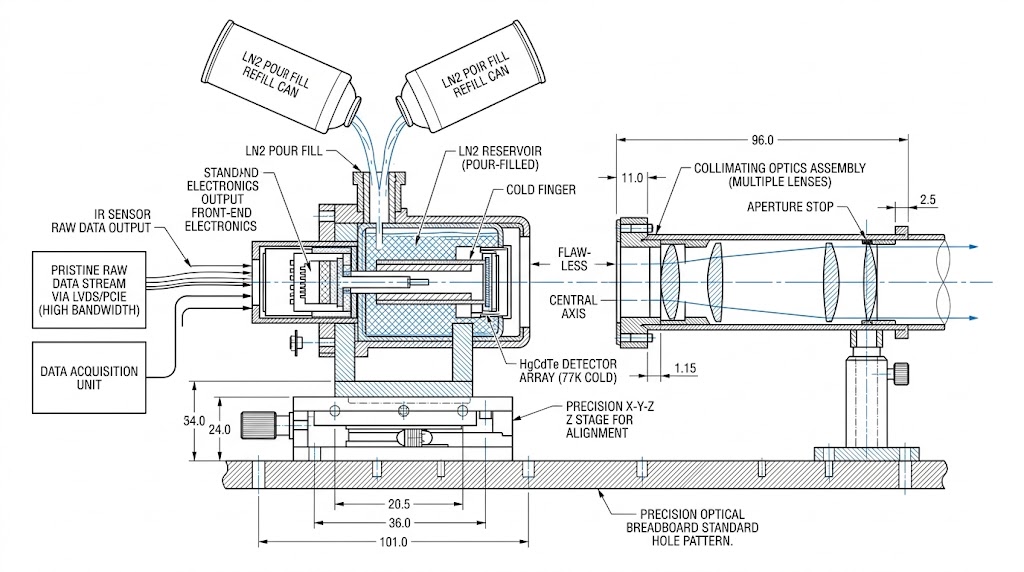

碲鎘汞 (HgCdTe) 光學探測器低溫表徵裝置剖面圖。展示液氮冷卻杜瓦瓶、精密對齊的準直光學組件及資料擷取流程。

實務上的三大難題

機械微震動 (Microphonic Noise) 對光學空間解析的破壞

在進行高倍率顯微熱影像分析或精密的調變轉換函數 (MTF) 量測時，相機本身的絕對靜止是首要條件，傳統史特林製冷機內部的活塞與壓縮機在高速運轉時，會產生無可避免的高頻微震動，這些震動會透過機構耦合至焦平面陣列 (FPA) 或光學鏡頭上，導致影像在次像素層級產生高頻抖動 (Jitter)，這種微小的空間位移會嚴重模糊目標物的邊緣輪廓，使得工程師無法真實評估雛形演算法的光學極限。

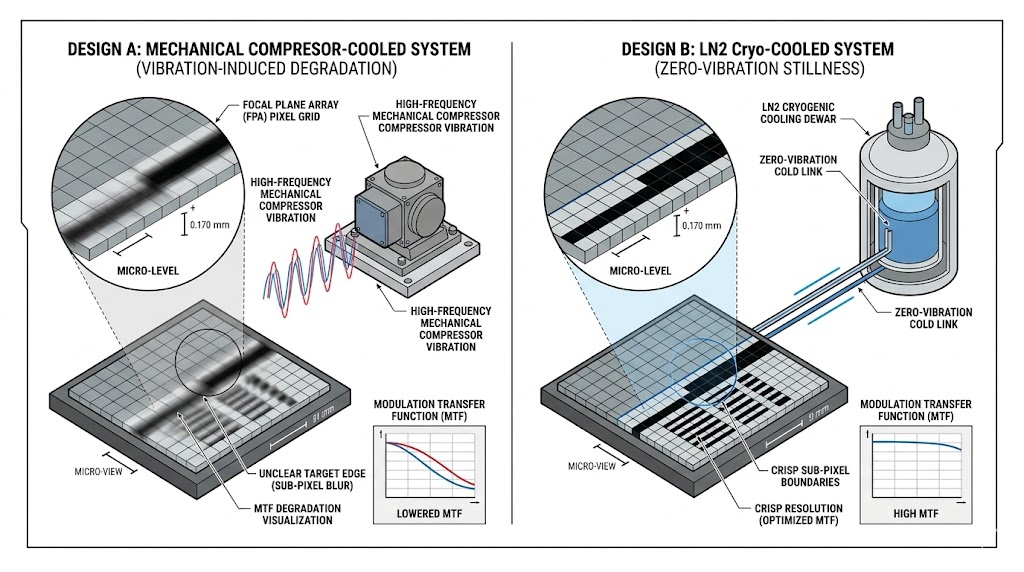

本圖展示兩種冷卻系統對成像解析度的影響。設計 A 機械壓縮機振動引起 FPA 次像素模糊和 MTF 退化，設計 B 液氮深度低溫冷卻杜瓦瓶提供零振動靜止，實現清晰的次像素邊界和優化的高 MTF

研發初期光譜定義不明確下的濾光片切換限制

在雛形系統開發階段，研究人員經常需要頻繁更換不同波段的濾光片，以找出最佳的目標探測頻譜（例如特定的 CO2 吸收帶或自訂的窄頻光譜），多數封閉式紅外線攝影機的冷濾光片 (Cold filter) 在出廠時即被密封於真空杜瓦瓶 (Dewar) 內，無法由使用者自行更換，若強行在鏡頭外部加裝常溫濾光片 (Warm filter)，將引入大量的環境背景熱輻射 (Background flux)，這會直接淹沒微弱的目標訊號，導致頻譜特徵數據失真。

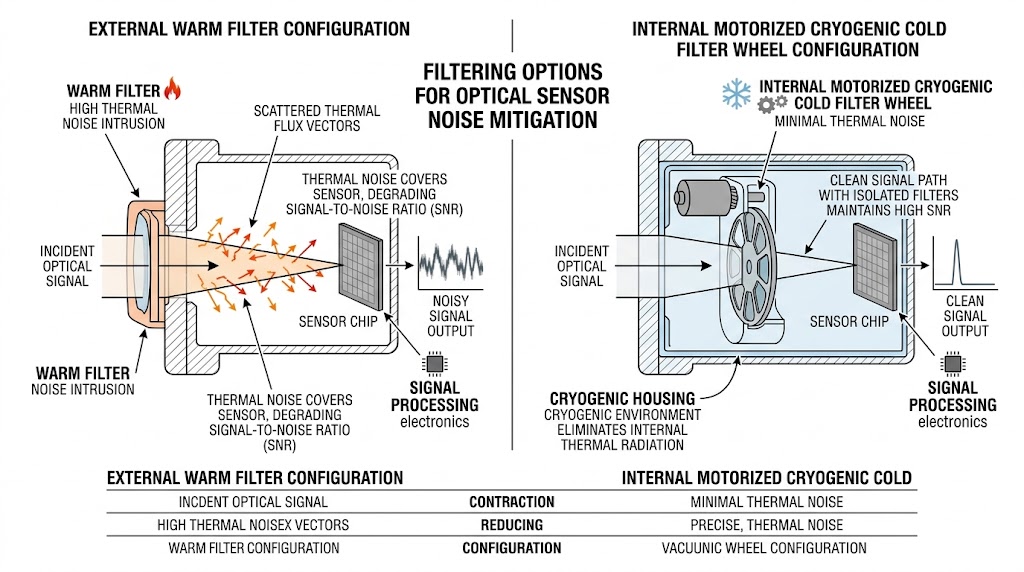

此示意圖對比了兩種光學濾波方案：左側「外部溫熱濾光片」配置顯示外部濾光片引入顯著熱雜訊（由橙色散射向量代表），導致訊號雜訊比（SNR）降低；右側「內部電動低溫冷濾光輪」配置則利用低溫環境消除熱輻射，電動輪可靈活切換不同濾光片，同時維持乾淨訊號路徑與高 SNR

超長時序觀測下的基線熱漂移與背景雜訊

某些基礎材料的熱暫態響應或化學反應過程，需要進行長達數小時的連續熱觀測，若感測器系統的熱負載管理不穩定，或暗電流 (Dark current) 隨時間產生微幅波動，將導致量測基線發生全域熱漂移，當系統本身的雜訊等效溫差 (NEdT) 無法長期維持在極低水準時，這種隨時間累積的儀器雜訊，將使研究人員無法區分究竟是材料本身發生了微小的熱傳導變化，還是設備本身產生了熱漂移。

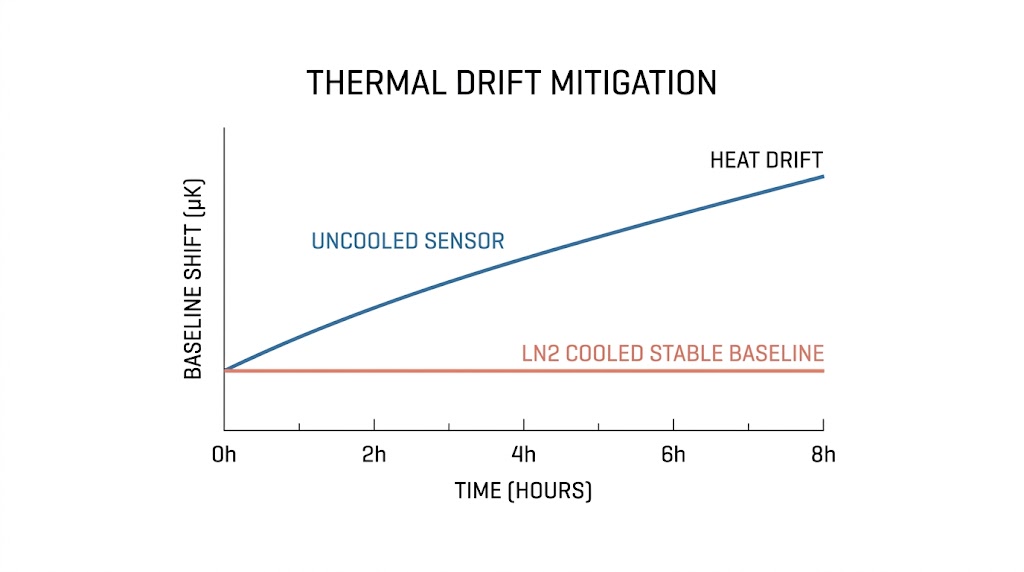

此示意圖比較了有無液氮冷卻的感測器之基線漂移，藍線代表未經冷卻的感測器隨時間推移產生的明顯基線漂移。

面對上述嚴苛的實驗室研發測試，奧創系統推薦導入基於液態氮 (LN2) 製冷架構的科學級紅外線量測方案，我們提供的是 SBIR IRCamera 從光譜客製、震動隔離到原始數據擷取的「從模擬到驗證的一站式方案 (Turnkey Solution)」，針對高階雛形開發與材料分析的實務痛點，我們推薦 IRCameras 旗下的 IRC800 系列高階中波紅外線攝影機。

專為資深測試工程師打造的 IRC800 系列中波紅外線攝影機，搭載液態氮冷卻 InSb 感測器，具備無光暈、超低雜訊與 SuperFraming 高動態範圍技術，完美支援高階研發、光譜分析與高速熱動態測試，助您突破科技開發瓶頸。

首先為徹底根除機械微震動對光學 MTF 的破壞，IRC800 系列捨棄了機械式史特林製冷機，採用了無任何運動部件的 1/3 公升液態氮 (LN2) 杜瓦瓶架構，這種設計確保了銻化銦 (InSb) 焦平面陣列在運作時達到真正的「零震動」，為次像素級的精密幾何特徵量測與高倍率顯微分析提供了絕對完美的光學穩定基準。

其次，針對研發階段頻繁切換光譜的需求，該系列提供了極致的光學靈活性，系統支援使用者自定義或更換冷濾光片，並可選配電動四段式冷濾光輪 (Cold filter wheel)，將客製化濾光片置於極低溫環境中，能徹底阻絕外部熱雜訊干擾，協助研究人員在完全純淨的條件下探索各類特殊窄頻或寬頻的光譜應用。

最後，為滿足長時間的穩定觀測，IRC800 的 LN2 杜瓦瓶在未供電狀態下可維持長達 20 小時的低溫，供電全速運轉時亦能維持超過 8 小時的穩定觀測，搭配其低於 18 mK 的極致 NEdT 表現與超幀技術 (SuperFraming)，幫助確保了在長時序的高動態對比量測中，系統能穩定捕捉最細微的熱梯度變化，大幅提升實驗室的數據保真度。

飛機起飛 - IRC812 高畫質中波紅外線 (MWIR) 液態氮冷卻銻化銦 (InSb) 攝影機：IRCameras 提供適用於科學、工業和軍事應用領域中，技術最先進的紅外線影像系統，除了豐富的標準商用攝影機與 IDCA（整合型杜瓦冷卻器組件）產品線之外，亦提供客製化的設計與製造服務，以滿足在光學、封裝以及空間限制上的獨特需求。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的光譜檢測應用、研發規範、場地限制及待測物特性而有所不同；如需深入規劃與 IRCameras 系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的光電測試系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
