先進積層製造與雷射加工監控：高速中波紅外線熱特徵量測挑戰

在現代工業中，金屬積層製造 (如選擇性雷射熔融, SLM) 與高能雷射銲接技術正快速普及，為確保成品品質並預測孔隙、殘餘應力或微裂紋等潛在缺陷，針對雷射與材料作用瞬間的「熔池動態 (Melt pool dynamics)」進行即時熱特徵監控，已成為製程最佳化的核心指標。

在此類觀測應用中，中波紅外線 (MWIR, 3-5 µm) 憑藉其極佳的熱對比度與穿透加工粉塵的物理特性，被視為擷取微小熱梯度變化的最佳波段，然而將實驗室等級的熱影像觀測技術轉移至極端嚴苛的雷射加工環境中，工程師面臨著多重物理與光電擷取極限。有些觀點認為常規的非冷卻型熱像儀在建置成本上極具優勢，且易於整合；但在捕捉百萬分之一秒級別的熱瞬變與微米級的空間細節時，其時間遲滯與熱靈敏度不足，往往使得關鍵的冷卻速率數據完全失真。為了在工業現場取得具備科學分析價值的純淨量測數據，實務上必須克服以下三大技術挑戰。

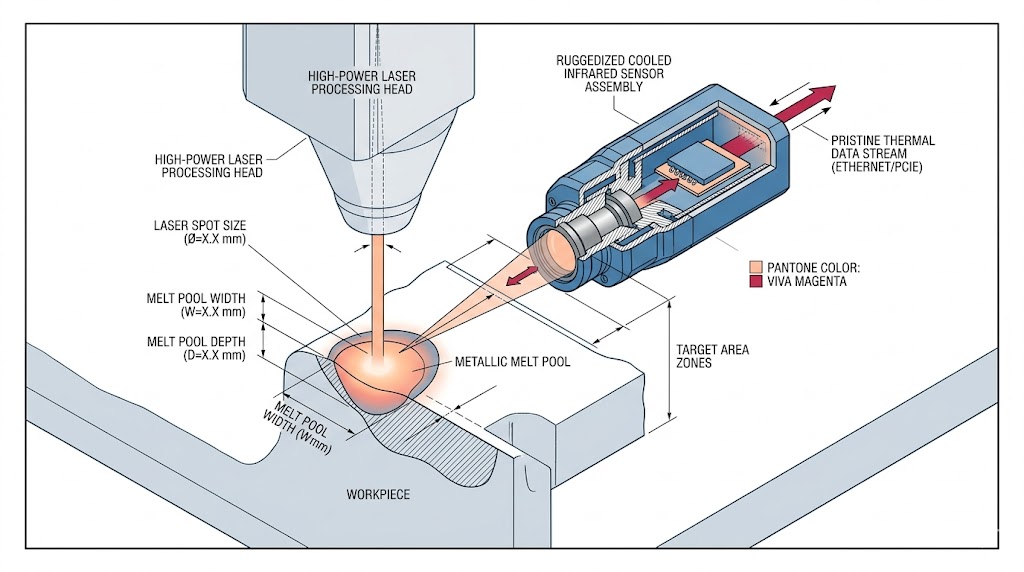

高功率雷射加工監測系統示意圖：左側雷射加工頭形成金屬熔池；右側加固型冷卻式紅外線感測器即時量測熔池熱特徵（含幾何參數），輸出原始熱數據流。

實務上的三大難題

極端熱梯度下的輻射動態範圍 (Dynamic Range) 飽和

雷射加工的熱場景具有極端的高動態對比，雷射光斑中心的熔池溫度可能瞬間飆升至 2000K 以上，而周圍的未熔化粉末床或基板則接近室溫 (約 300K)，若感測器採用固定的積分時間 (Integration time)，設定較長將導致熔池中心瞬間發生嚴重的飽和溢出 (Blooming) 與像素串擾，完全流失核心熱分佈數據；設定極短則會使周圍的熱影響區 (HAZ) 隱沒於數位底噪中，在單一影格內同時解析這種極端溫差，對傳統 A/D 轉換架構構成極大挑戰。

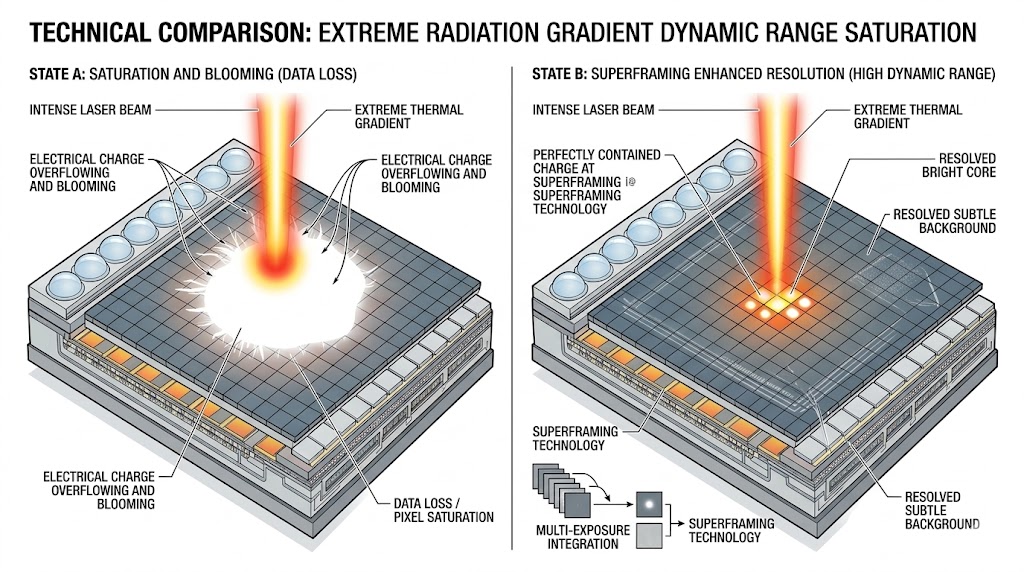

技術對比圖：本圖呈現感測器在極端輻射下，動態範圍飽和的兩種狀態。左側展示傳統感測器像素電荷溢出與溢散（Blooming）造成的資料遺失與全白飽和區。右側展示採用「SuperFraming 技術」的感測器，利用多重曝光整合完美收納電荷，即使面對強烈核心光束亦能精準解析結構，同時保留細微背景，展現卓越高動態範圍。

高速冷卻速率與全域幀率 (Frame Rate) 的時間採樣不匹配

金屬粉末從熔化到凝固的相變過程發生在幾毫秒之內。若熱影像設備無法提供 200 Hz 以上的全解析度幀率，系統將出現嚴重的時間採樣交疊失真 (Temporal aliasing)。實務上，為提升傳統攝影機的幀率，工程師通常必須大幅縮減感測視窗 (Windowing)；這雖然提升了讀出速度，卻犧牲了觀測視角 (FOV)，導致系統無法全面監控雷射掃描路徑與周圍熱應力傳導的完整動態過程。

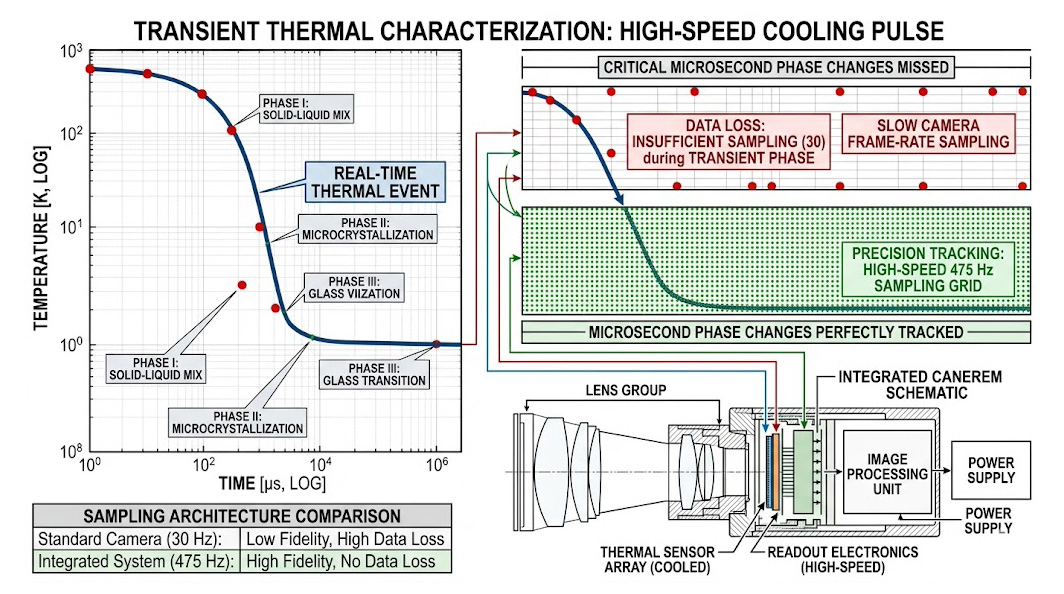

此示意圖針對高速冷卻脈衝之瞬態熱量特性進行分析，整合了相機架構，比較不同採樣率的效果，慢速相機採樣 (紅色)：在急遽降溫的瞬態階段，低密度採樣會導致關鍵數據點遺失；高密度 475 Hz 採樣網格 (綠色)：能精確追蹤微秒級的相位變化；下方相機架構圖展示了鏡頭群、冷卻型熱感測器陣列與高速讀出電路，並透過「採樣架構比較」表格，清晰對比了標準相機與整合系統在數據忠實度上的差異。

嚴苛工業環境對精密光電感測器壽命的破壞

高階製冷型紅外線攝影機內部搭載了極精密的光學冷卻核心與真空結構，在雷射加工與積層製造現場，設備必須面臨 24/7 的連續高負載運作，以及環境中潛在的高溫、震動與金屬粉塵干擾，若直接將一般實驗室級的開放式或塑膠機殼熱像儀部署於此類環境，其製冷機與外部構件的損耗率將大幅提升，導致系統熱基線漂移甚至硬體停機，嚴重影響自動化品管的可靠度。

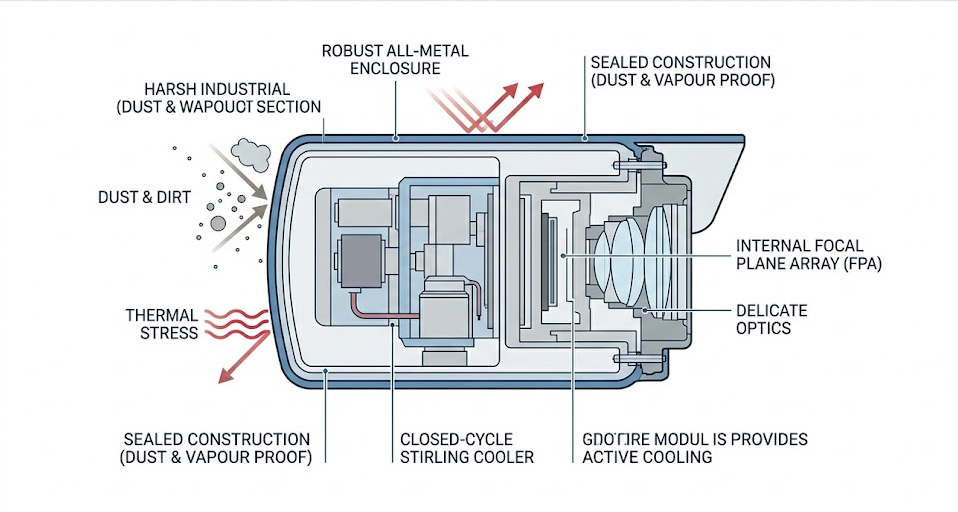

示意圖展示了嚴苛工業環境中感測器的防護結構，其採用全金屬外殼與密封設計，以抵禦粉塵及熱應力，並配備閉路式史特林冷卻器，有效維持內部焦平面陣列（FPA）及光學組件的精密運作。

面對上述嚴苛的先進製造監控與動態熱特徵分析，奧創系統推薦導入 SBIR 基於閉迴圈製冷技術與全金屬封裝的高階 MWIR 工業影像量測架構，我們提供的是 SBIR 從光學頻譜保護、動態範圍擴展到高速數據擷取的「從模擬到驗證的一站式方案 (Turnkey Solution)」；針對積層製造與雷射監控實務上的痛點，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 高階中波紅外線攝影機系列。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先面對熔池中心與冷背景的極端熱對比，IRC900 系列內建了先進的超幀技術 (SuperFraming)，此硬體底層架構能在連續的微秒級影格間自動切換多組不同的積分時間並即時融合，這協助確保在捕捉極高溫雷射光斑時能維持「零飽和與零溢出 (No blooming)」，同時完美保留周圍熱影響區的細微溫差，大幅提升動態範圍的解析能力。

其次，為突破高速熱暫態的時間採樣極限，我們推薦配置 IRC906HS 機型，其強大的數位資料傳輸能力能在 640x512 解析度下支援高達 475 Hz 的超高幀率；即便在全視野下也能穩健捕捉毫秒級的快速凝固過程，減少空間視窗縮減帶來的觀測死角，協助客戶精準重建熱衰減曲線。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

最後針對工業現場的環境挑戰，IRC900 系列採用了極致強固的設計，全機採用全金屬外部構件 (All metal external parts)，並搭載專為嚴苛環境打造的封閉式史特林製冷機 (Closed cycle Stirling coolers)，這確保了系統在面對產線高負載與惡劣環境時，仍能維持極長的使用壽命與極致的測量穩定度，是科學級分析邁向工業級品管的理想橋樑。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室或產線的完美解答，實際系統配置將因應您的製程分析應用、雷射波段、場地限制及加工材料特性而有所不同；如需深入規劃與 IRCameras 系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的高階光電量測與工業系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
