動態生存率：解構 6+2 軸複合運動模擬系統在非對稱作戰中的關鍵驗證角色

在當代國防科技的演進光譜中，裝備的驗證邏輯正面臨一場典範轉移，過去我們習慣於「靜態規格」的檢驗——確認雷達的最大偵測距離、無人機的最大航程，或是通訊系統的頻寬上限，然而隨著地緣政治局勢的升溫與「非對稱作戰」（Asymmetric Warfare）概念的實踐，戰場環境已演變為高機動性、強電磁干擾與極端物理條件並存的複合場域。

實戰經驗，特別是近期的區域衝突顯示，現代化裝備的失效往往並非發生在理想狀態下，而是發生在物理運動與訊號環境急劇變化的「動態過渡」階段，例如當一架無人機試圖在 5 級海象的惡劣條件下，降落於一艘正在進行戰術規避的巡防艦甲板時；或者當車載高能雷射武器在崎嶇路面行駛，試圖鎖定來襲的蜂群無人機時，這些場景要求的不再僅是單一功能的運作，而是系統在極端動態環境下的「動態生存率」（Dynamic Survivability）。

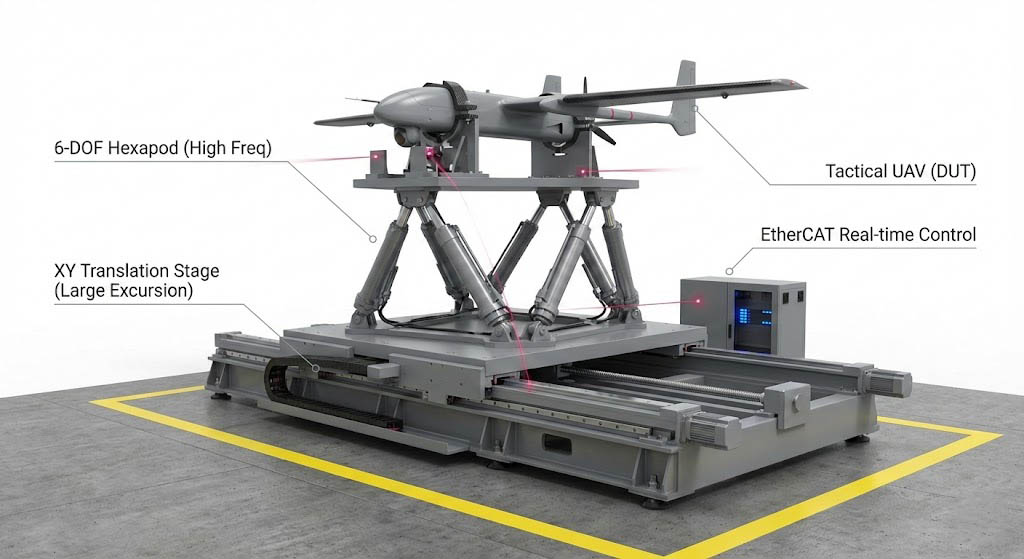

為了驗證這種能力，測試基礎設施必須進行革命性的升級，本文將深入探討一種突破傳統物理模擬限制的架構——「6+2 軸複合運動模擬系統」，透過將高頻響應的六軸史都華平台（Stewart Platform）與大行程的 XY 平移平台（Translation Table）結合，工程界終於找到了一種能同時模擬「微米級精密姿態」與「公尺級大幅度機動」的解決方案，為未來的自主系統（Autonomous Systems）、導能武器與高動態通訊提供了缺失已久的驗證環節。




系統工程邏輯：頻率與空間的完美解耦

要理解 6+2 軸系統的戰略價值，首先必須剖析傳統測試設備的物理侷限，傳統的六軸平台（Hexapod）擅長模擬姿態（Attitude），如飛機的滾轉或船艦的搖晃，但受限於機械結構，其水平位移能力通常僅在數十公分以內，相反傳統的線性滑軌雖然行程長，卻缺乏姿態變化的細膩度。

「6+2」架構的核心工程哲學，在於實現了頻率與空間的解耦（Decoupling of Frequency and Space）。

高頻姿態層：六軸史都華平台 (The High-Frequency Layer)

位於複合系統上層的是行程約 30 公分的高剛性六軸平台，在運動模擬領域，這類平台被定義為「戰術級」模擬器，與飛行模擬器動輒 1.5 公尺的軟腳架不同，其設計重點在於高頻響應（Frequency Response）與精密定位。

此層級負責模擬載台的姿態（Attitude）與高頻振動，它能產生高達 50Hz 以上的振動頻譜，精確複製柴油引擎的共振、路面碎震、火砲發射時的後座力衝擊，以及波浪拍打船體時的瞬間加速度（Slamming），對於精密的陀螺儀、光學穩定系統與飛控電腦而言，這層運動是用來驗證其抗震能力與濾波演算法的關鍵。

低頻大位移層：XY 平移平台 (The Large-Excursion Layer)

位於底層的是行程可達 ±1 公尺（總行程 2 公尺）的高精度 XY 平移台，這層結構賦予了系統模擬持續性橫向加速度（Sustained Lateral Acceleration）與大幅度位移的能力，這是傳統六軸平台物理上無法做到的。

此層級的核心功能在於模擬載台的軌跡機動（Maneuver），例如當一艘巡防艦在海浪中發生大幅度的橫移（Sway），或是一台裝甲車在泥地上高速轉彎發生側滑（Skid）時，其位移量往往超過 1 公尺，XY 平台的加入填補了這一物理模擬的缺口，使得測試系統能夠重現載台在戰術機動中的真實運動軌跡。

關鍵應用場景一：破解艦載無人機的「甲板逃逸」難題

在分散式海上作戰（Distributed Maritime Operations, DMO）的架構下，中小型無人機（UAV）與無人水面載具（USV）將成為艦隊的耳目，然而目前海軍技術最大的缺口之一，是如何在惡劣海象下安全回收這些垂直起降（VTOL）無人機。

「甲板逃逸」現象 (Deck Fugitivity)

在 4 級甚至 5 級海象下，艦艇的飛行甲板不僅會傾斜（Roll/Pitch），更會產生大幅度的水平位移（Sway/Surge），對於正在進場的無人機而言，甲板彷彿在「逃跑」，這種現象被稱為「甲板逃逸」（Deck Fugitivity）。傳統的測試僅能模擬甲板的傾斜，卻忽略了水平位移，這導致無人機的視覺伺服系統（Visual Servoing）在實驗室測試時表現良好，但一到海上遭遇湧浪推動船體時，因為無法即時追蹤快速橫移的甲板而導致降落失敗或撞毀。

6+2 軸系統的驗證方案

透過 6+2 軸系統，我們可以設計出極致的驗證場景：

1. XY 軸模擬漂移：
   設定 XY 平台執行模擬 4-5 級海象的 Surge/Sway 運動，振幅 ±0.8 公尺，模擬船體被浪推開的物理位移。
2. 六軸模擬姿態：
   同時疊加甲板的傾角與波浪拍打的高頻震動。

這種複合運動強迫無人機的光流感測器（Optical Flow Sensor）與導航電腦必須在極短時間內偵測到甲板的「逃逸」並進行軌跡修正，此外還能驗證起落架與輔助鎖定機構（如魚叉格網）在甲板傾斜且快速移動的瞬間，是否能準確嚙合，這是確保無人機在非垂直撞擊下不翻覆的關鍵測試。

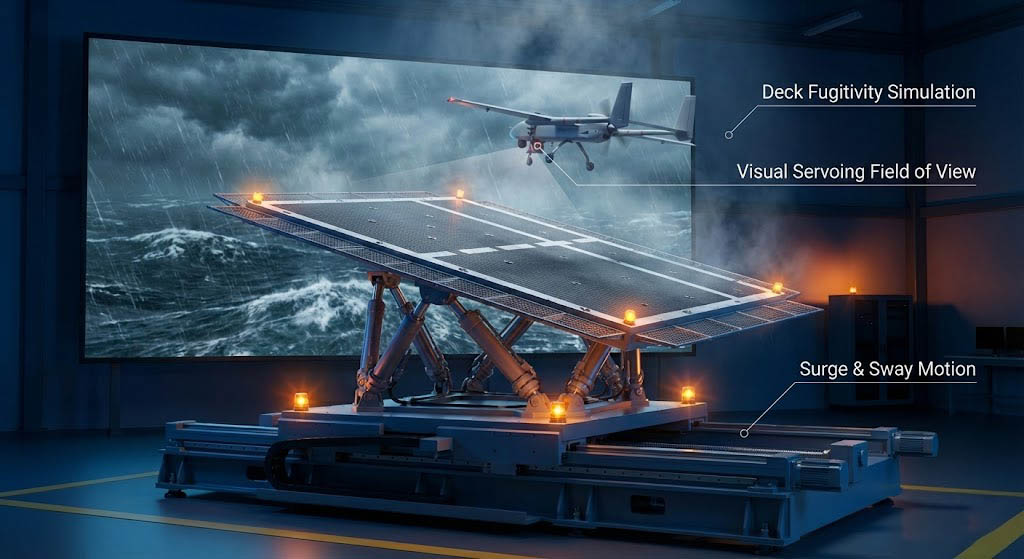

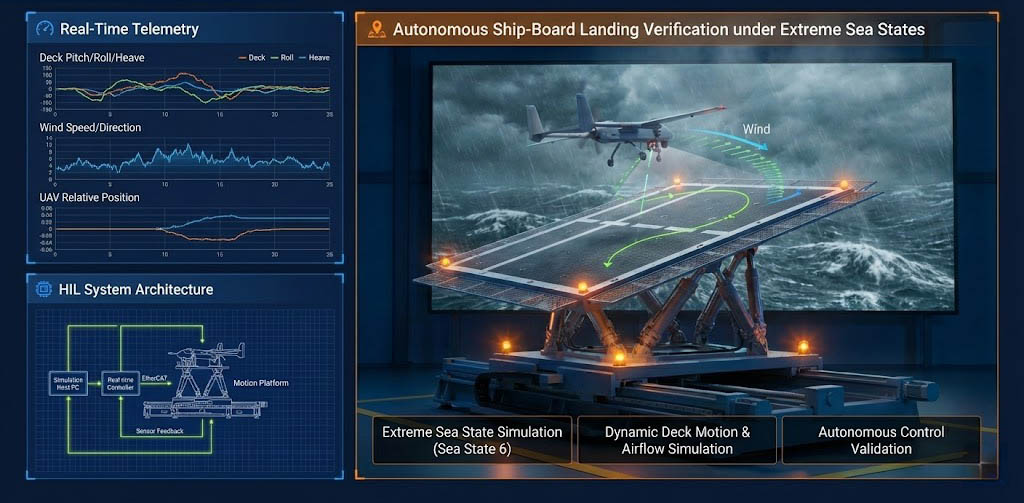

針對艦載無人機的自主起降驗證，需模擬極端海象下的甲板動態。

關鍵應用場景二：導能武器的光束控制與除抖動

高能雷射（High Energy Laser, HEL）被視為反制無人機群與巡弋飛彈的不對稱武器，然而雷射武器的殺傷力完全取決於光束能否長時間（數秒）聚焦在目標上的同一個點。這對載台的穩定性提出了物理極限的挑戰。

極致的指向穩定性 (Boresight Stability)

當雷射武器安裝在震動的卡車或行駛中的艦艇上，微小的機械振動（Jitter）都會導致光束在數公里外的目標上發散，使能量密度大幅下降，因此，雷射武器必須配備高頻寬的快速反射鏡（Fast Steering Mirror, FSM）來進行反向補償。

動態平台下的驗證

6+2 軸系統在此應用中扮演了不可替代的角色：

1. 六軸平台負責輸入高頻隨機振動譜（如 20-100Hz 的柴油引擎震動），測試 FSM 是否能以千赫茲（kHz）級的頻率消除光束抖動（Jitter Cancellation）。
2. XY 平台則模擬載台為了閃避攻擊而進行的戰術機動（如 S 型規避），測試粗追蹤（Coarse Tracking）雲台是否能在大動作下不丟失目標。

只有透過這種複合運動測試，才能確保雷射武器從實驗室走向戰場時，具備「指哪打哪」的實戰能力。

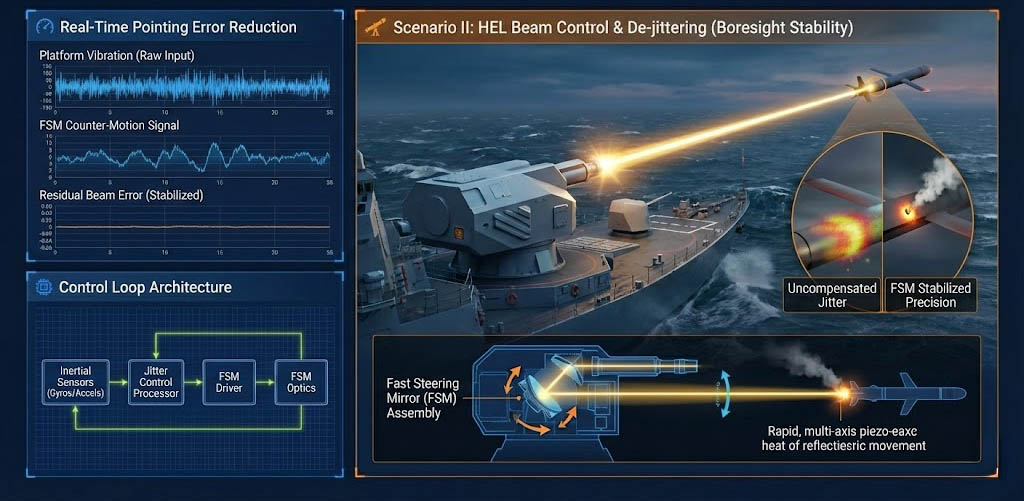

高負載運動平台可搭載光電追蹤系統或雷射指向器，進行高頻振動下的穩定性測試。

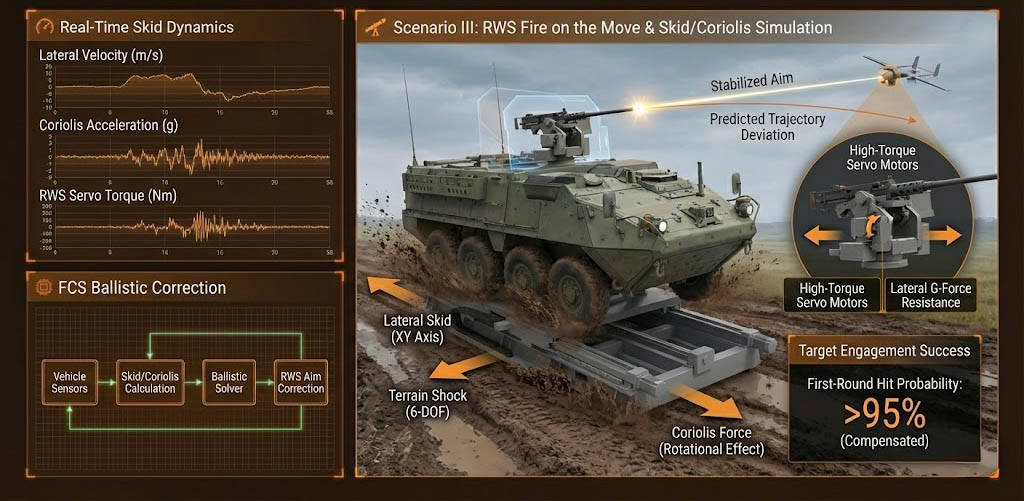

關鍵應用場景三：陸用系統的行進間射擊與防滑控制

陸軍現代化的重點在於賦予裝甲車（如 Stryker, 雲豹）或未來的機器人戰車（RCV）具備「行進間射擊」（Fire on the Move）的能力。

側滑與科氏力 (Skid and Coriolis Force)

傳統的六軸平台只能模擬車體在崎嶇路面的顛簸，然而，當車輛在泥濘地高速轉彎時，會發生側滑（Skid），這種側滑運動會產生強烈的科氏力（Coriolis Force），這對陀螺儀與穩定系統是極大的干擾源；利用 6+2 系統的 XY 軸，可以物理性地模擬車體突然向一側橫移 1 公尺的側滑運動，同時六軸平台模擬路面衝擊，這能驗證遙控武器站（RWS）的伺服馬達是否具備足夠的扭力來抵抗側向 G 力，以及射控電腦（FCS）能否正確解算側滑帶來的彈道偏差，確保首發命中率。

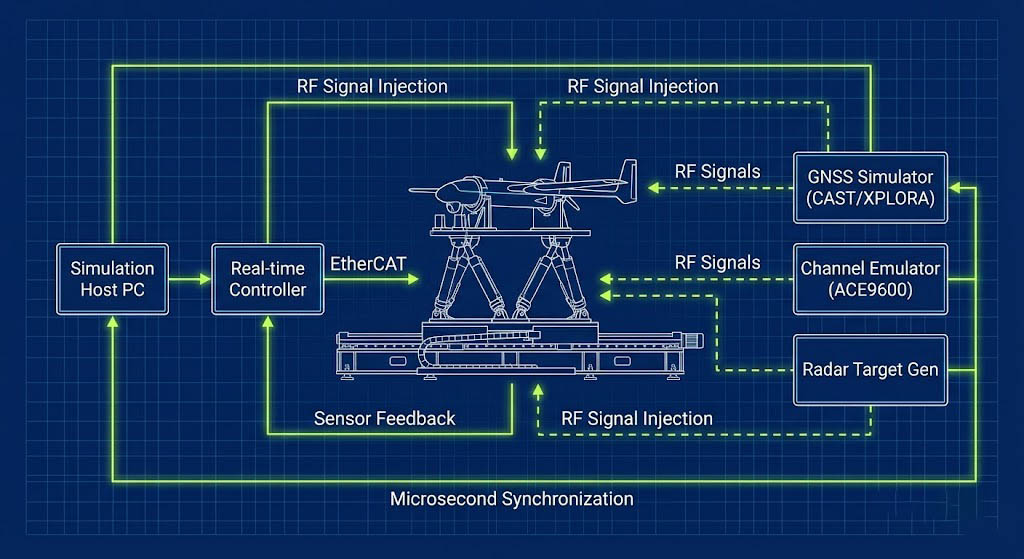

全域動態生態系：硬體在環 (HIL) 的深度整合

單有物理運動並不足以欺騙現代化的智慧武器系統，無人機或飛彈的導引電腦依賴感測器融合（Sensor Fusion）來感知世界，如果平台在動，但 GPS 訊號顯示靜止，電腦會立即判定感測器故障並進入失效模式，因此，必須建立一個「硬體迴路」（Hardware-in-the-Loop, HIL）的全域測試生態系。

機械與電磁的微秒級同步

為了實現這一點，必須透過 EtherCAT 等實時通訊技術，將物理平台的運動數據與各類電子訊號模擬器進行微秒級（<1ms）的同步。

1. 衛星導航模擬 (GNSS Simulation)：
   當 6+2 平台模擬無人機翻滾時，導航模擬器（如 CAST 或 XPLORA）必須同步產生對應動態的 GPS/GNSS 射頻訊號，針對電子戰環境，更需導入抗干擾天線（CRPA）測試模組，模擬來自不同方向的干擾波前（Wavefront），驗證導航濾波器在干擾下的強韌性。
2. 通道模擬 (Channel Emulation)：
   利用 ACE9600 等設備，根據載台與衛星/地面站的相對運動，即時加入都普勒頻移（Doppler Shift）與多路徑衰減（Multipath）。這對於驗證高動態衛星通訊（SATCOM-on-the-Move）在劇烈晃動下的連線品質至關重要。
3. 光電場景投射：
   配合平台的物理運動，利用動態目標投影器投射出虛擬的紅外線或可見光影像，讓影像感測器「看到」與慣性感受一致的畫面，從而驗證視覺導航演算法。

抗干擾天線 (CRPA) 測試架構圖，展示多角度訊號源模擬，此架構可與運動平台整合進行動態電子戰測試。

建構未來的動態驗證標準

綜上所述，建置「6+2 軸複合運動模擬系統」不僅是硬體設備的升級，更是國防科研從「靜態測試」邁向「動態作戰驗證」的關鍵里程碑，它填補了傳統震動機（缺乏位移）與飛行模擬器（頻率響應不足）之間的技術缺口，提供了獨有的複合運動線索。

面對未來戰場的複雜性，唯有透過這種結合機械力學、電磁頻譜與數位孿生的全維度測試場域，才能確保我們的無人載具、導能武器與通訊系統，在部署前已通過最嚴苛的物理環境考驗，真正具備「動態生存率」。

針對上述高科技測試需求，奧創系統科技（Ultrontek） 提供了完整的整合解決方案，奧創系統可為您提供 SANLAB 的高階運動模擬平台（涵蓋從 50kg 到 14 噸的 SMotion 系列），更具備深度整合 CAST Navigation 與 OHB XPLORA 衛星導航模擬器、Maury/dBm ACE9600 通道模擬器以及 R&S 雷達測試套件的工程能力，透過奧創的 Real-time HIL 整合架構，客戶可以獲得一套完整的 6+2 軸動態驗證實驗室，從無人機的甲板起降到雷射武器的光束穩定，提供一站式的技術支援與客製化服務，協助客戶在不對稱作戰的技術競賽中取得領先地位；歡迎洽詢奧創專業技術團隊為您進行完整的客製化系統規劃。
