5G NR – TDD 網路上行鏈路中的干擾查找

隨著 5G 部署規模擴大，維持頻譜乾淨與網路穩定成為營運商的重要課題，TDD（時分雙工）技術允許上行鏈路（UL）與下行鏈路（DL）共用相同頻段，由 3GPP 定義其時隙配置，雖然 TDD 技術成熟，但在實際應用中，干擾偵測與定位仍具挑戰性。

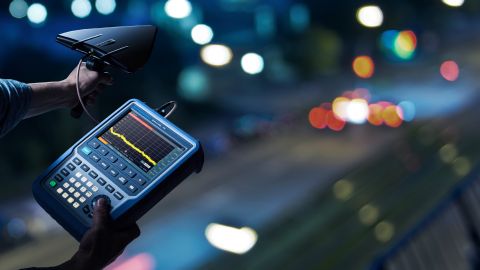

外型小巧，效能大幅提升：R&S FPH 和定向天線將提升干擾源的定位與識別效率，即使在 TDD 網路中也能高效演出。

上行鏈路干擾挑戰

上行鏈路訊號功率較低，容易受到干擾影響，在 FDD 網路中，UL 與 DL 使用不同頻段，可直接利用頻譜分析儀進行干擾查找；但在 TDD 網路中，UL 與 DL 共用頻率，下行訊號常掩蓋上行訊號，使干擾分析變得困難。

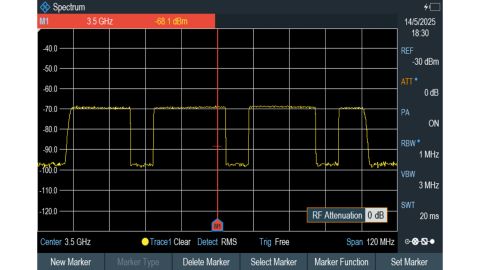

使用 R&S®FPH 在頻域中擷取的 5G NR TDD 訊號，該訊號取自模擬的 N78 頻段（中心頻率 3.5 GHz、頻寬 100 MHz、子載波間距 30 kHz）。

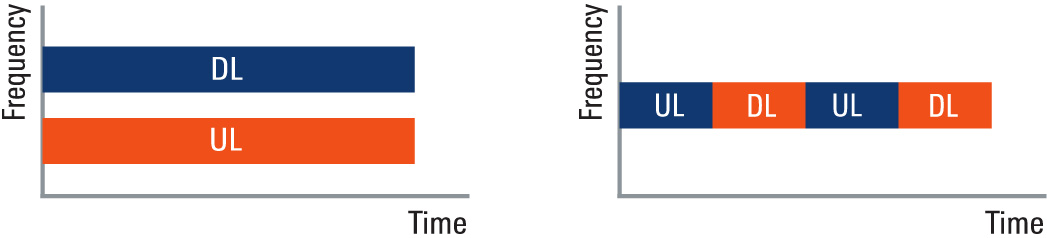

FDD 訊號 (左) 和 TDD 訊號 (右) 的典型配置

R&S® Spectrum Rider FPH 手持式頻譜分析儀 提供有效的 TDD 網路干擾查找功能，支援閥值觸發（Gated Trigger）與 零跨距（Zero Span）量測，可在時域中分離 UL 與 DL 訊號。

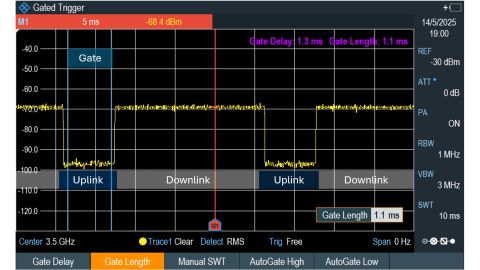

輕鬆的分離 UL 和 DL 的訊號

在零跨距模式下，儀器可顯示 UL/DL 時隙結構，使用者可在 UL 時隙內設定閥值，僅在上行期間開啟測量，從而精確觀察上行頻譜狀況與潛在干擾。

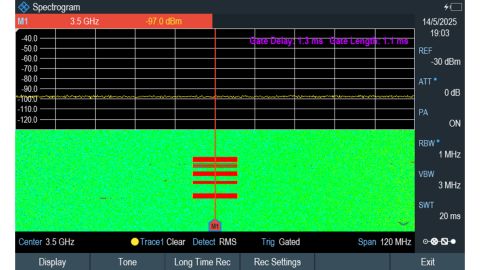

R&S FPH 使用閥值觸發功能將 UL 與 DL 分離，並清楚辨識間歇性干擾 (請參閱頻譜圖)

R&S® Spectrum Rider FPH 支援瀑布圖（Spectrogram），顯示及長達 999 小時錄波功能，可用於監測偶發性干擾或週期性干擾事件，使用者可設定觸發條件，在特定時間區段或功率閾值下自動錄製。

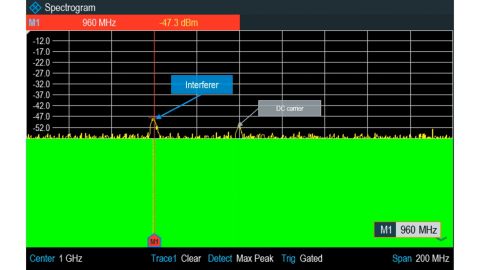

R&S FPH 顯示 UL 訊號中的干擾

儀器具備音調輔助功能，配合定向天線使用時，可依據音調高低辨識訊號強弱，協助快速確定干擾源方向。

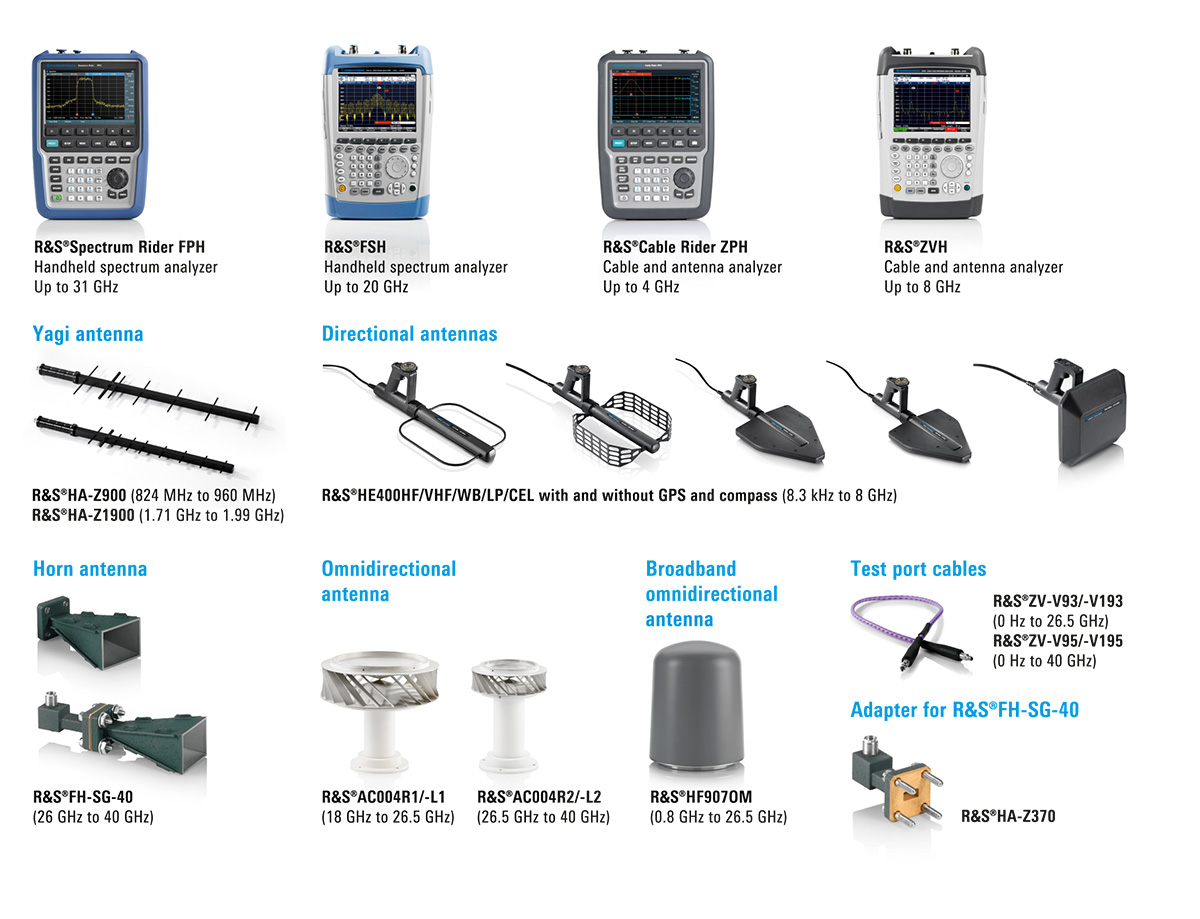

可用於 5G NR TDD 網路干擾查找的手持式分析儀、天線與配件

在 5G NR TDD 網路中，上行干擾分析具挑戰性，利用 R&S® Spectrum Rider FPH 的閥值觸發、時域視覺化、及錄波功能，可有效分離 UL 與 DL，協助工程人員快速識別並定位干擾源，提升網路維運效率。
