突破 4D 車用雷達與 ADAS 感測極限
毫米波 CATR 緊縮場 OTA 與極端溫溼度自動化量測技術解析



邁入二零二六年的全球汽車產業，高度自動駕駛（AD）與先進駕駛輔助系統（ADAS）正處於技術架構的臨界轉折點，為了滿足國際標準組織 ISO 26262 道路車輛功能安全（ASIL D 最高等級）以及 ISO 21448 預期功能安全（SOTIF）的嚴苛規範，車輛必須在暴雨、濃霧與極端光影變化下，具備絕對可靠的三維空間感知能力，這迫使傳統僅能測量距離、速度與水平方位角的 3D 毫米波雷達，全面進化為具備「垂直仰角（Elevation）」偵測能力的 4D 成像雷達（4D Imaging Radar）。

現代 4D 車用雷達普遍運作於 76 GHz 至 81 GHz 的超高頻段（W-Band），並導入了龐大的多輸入多輸出（MIMO）陣列天線架構，透過虛擬孔徑技術，雷達能在空間中產生高密度的三維點雲（Point Cloud），精確分辨前方的高架橋、靜止的拋錨車輛以及橫穿馬路的行人。

然而，當雷達的硬體架構變得如此複雜，傳統基於射頻電纜的傳導測試已完全無法驗證其空間波束賦形（Beamforming）與到達角（AoA）的精準度，國際車廠（OEM）的最新驗收規範強制要求，所有 4D 雷達必須在全尺寸的「空中傳輸（Over-The-Air, OTA）」環境下，進行涵蓋極端氣候條件的三維輻射場型（Radiation Pattern）完整特性分析，當射頻測試工程師試圖在產線或研發實驗室中建立這樣一套絕對精準的 OTA 測試系統時，實務上將不可避免地撞上三大違反直覺的微波物理與熱力學難題：

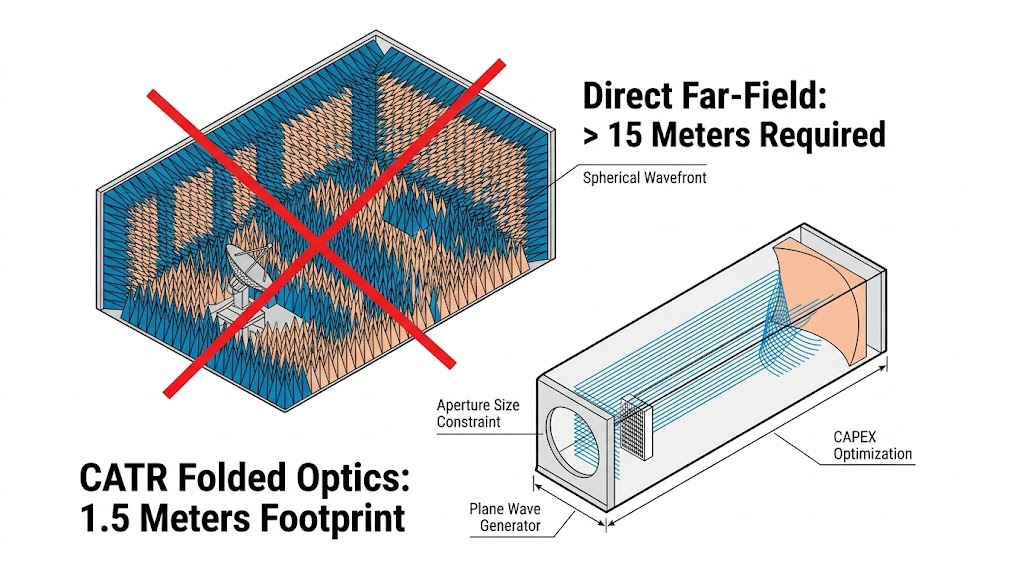

難題一：雷達方程式中的「遠場空間悖論」與龐大 CAPEX 資本支出深淵

精確的天線輻射場型量測，必須在嚴格的「遠場（Far-Field）」物理條件下進行。在遠場區域，照射到雷達天線陣面上的電磁波波前（Wavefront）會展開為近乎完美的平面波，這是確保相位量測無誤差的先決條件。

根據電磁學中的夫朗和斐距離（Fraunhofer Distance）公式，遠場的安全距離必須大於「天線最大孔徑平方的兩倍除以操作波長」，在 79 GHz 的頻段下，電磁波的實體波長僅約三點八毫米；傳統 3D 雷達的天線孔徑較小，其遠場距離尚可控制在兩至三公尺內。但現代 4D 成像雷達為了追求極致的角解析度，其物理天線孔徑往往擴展至十五公分甚至二十公分以上。

將這個孔徑代入公式計算，一個二十公分孔徑的 4D 雷達，其遠場距離將暴增至二十一公尺以上，這引發了毀滅性的「空間悖論」：企業若要進行合規的 OTA 測試，必須建造一個長度超過二十公尺的巨型微波暗室，這不僅需要消耗龐大的廠房面積，更致命的是，在二十一公尺的自由空間傳輸下，79 GHz的微波訊號將面臨極其嚴重的路徑損耗（Path Loss），為了在接收端獲得足夠的訊號雜訊比（SNR），測試系統必須配置極其昂貴的高功率放大器與超低雜訊接收機，這種龐大的空間需求與設備資本支出（CAPEX），對於需要部署數十個測試站點的量產工廠而言，是完全無法承受的經濟災難。

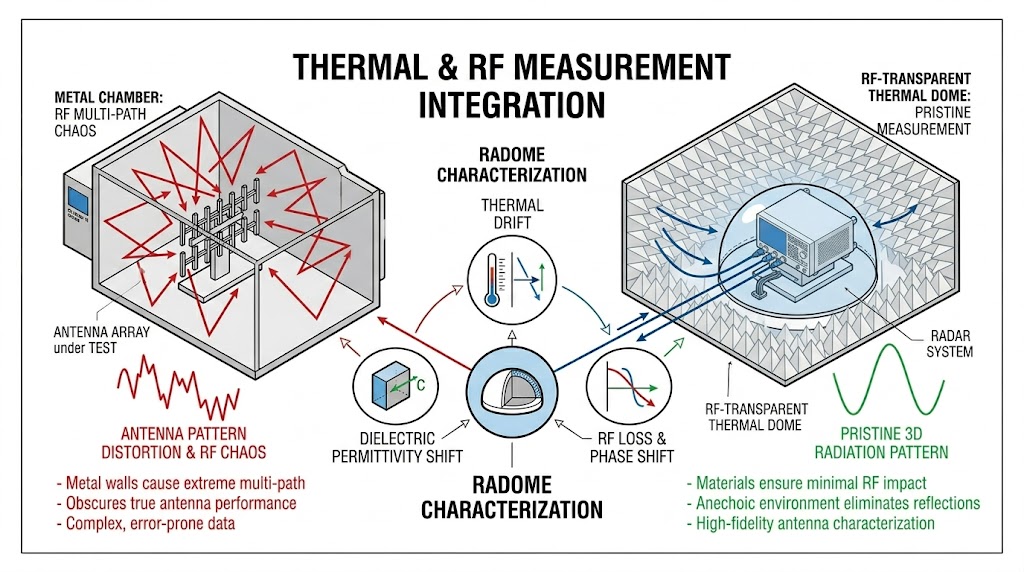

射頻純淨度與環境熱力學的物理衝突，以及雷達天線罩的介電漂移

車用雷達被安裝於車輛的保險桿內或水箱護罩後方，在真實世界中，它必須承受從極地嚴寒的攝氏負四十度，到沙漠酷暑或引擎室高溫的攝氏八十五度極端氣候，溫度的劇烈變化，會直接改變雷達內部印刷電路板（PCB）基板以及外部塑膠天線罩（Radome）的介電常數（Dk）與散散因子（Df），這種高頻材料特性的熱漂移，會導致雷達的波束指向發生數度的偏移（Beam Squint），甚至使原本被抑制的旁瓣（Sidelobe）能量異常突起，嚴重影響 ADAS 的判斷邏輯。

因此，法規要求必須在「極端溫度下即時量測雷達的射頻場型」，然而傳統的溫濕度試驗箱（Thermal Chamber）是由厚重的金屬艙壁與壓縮機所構成，如果將雷達放入金屬環境中啟動射頻量測，發射出的微波會在金屬壁之間產生瘋狂的多徑反射（Multi-path Reflections），徹底摧毀量測數據；反之，如果試圖改變整個微波暗室的溫度，巨大的空間將消耗驚人的能源，且極端的溫差會導致暗室內壁的高階微波吸波材料（Absorbers）脆化、剝落，失去吸收電磁波的能力。

此時陷入兩難，在沒有溫度的常溫暗室中量測，數據無法反映真實戰場的極端氣候；在有溫度的金屬箱內量測，數據只是一堆被多徑效應污染的無效雜訊，缺乏一種對射頻完全透明（RF-Transparent）的局部熱管理機制，SOTIF 的邊緣情境（Edge Cases）熱穩定性驗證便形同盲測。

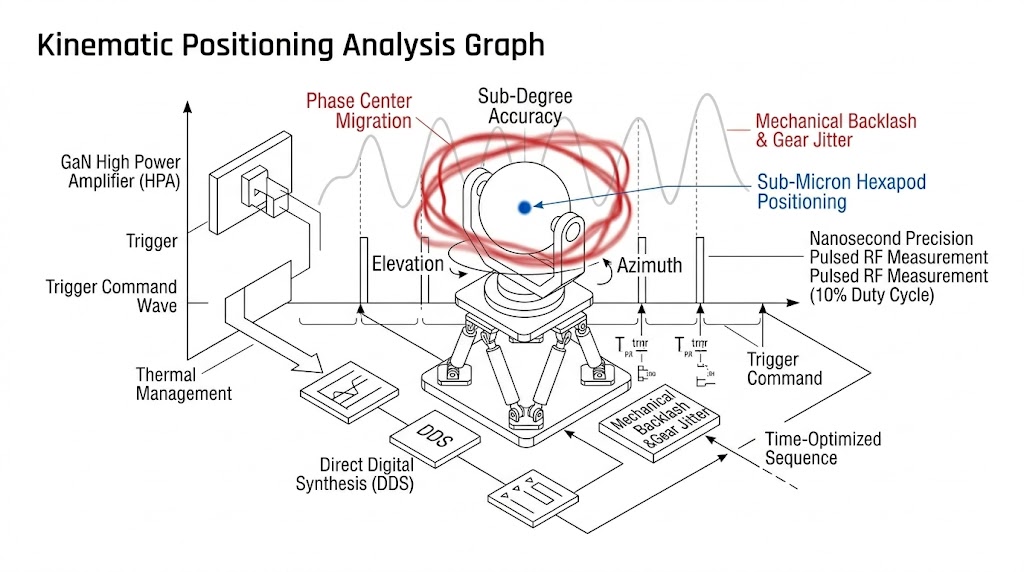

3D 球面掃描的次微米級相位中心偏移與機械背隙 (Backlash) 挑戰

為了完整評估 4D 雷達的空間點雲能力，測試系統必須精確描繪出其三維立體的輻射球體，這要求承載待測雷達的定位系統，必須在方位角（Azimuth）與俯仰角（Elevation）上進行連續且高解析度的雙軸旋轉掃描。

在 79 GHz的極短波長下，空間中的一公釐，就代表了超過九十度的電氣相位變化，在進行球面掃描時，雷達天線的「相位中心（Phase Center）」必須絕對鎖定在空間中的某個固定幾何原點上，任何承載機構的微小震動、齒輪咬合的機械背隙（Backlash）、或是旋轉軸心的偏心公差，都會導致雷達在旋轉過程中發生毫米級別的空間平移。

這種機械層面的位移，會不可逆地轉化為射頻量測上的相位雜訊（Phase Noise）與都卜勒頻移誤差，當演算法工程師試圖分析天線陣列之間的相位差來驗證到達角（AoA）精準度時，這種由測試機台機械結構所引入的偽性相位誤差，會導致高解析度演算法徹底發散；傳統由步進馬達與皮帶組裝而成的低階旋轉台，其機械幾何誤差遠遠大於毫米波的容忍極限，使得實驗室辛苦測得的 3D 輻射場型圖出現嚴重的非對稱性與散焦，根本無法作為量產調校的科學依據。

面對 4D 成像車用雷達在遠場空間膨脹、射頻熱漂移與三維相位對齊上所遭遇的極限物理挑戰，傳統的微波暗室與被動式量測設備已完全無法支撐次世代 ADAS 研發的嚴苛要求，我們深知車廠與一階供應商迫切需要一套能夠在極小空間內完美摺疊電磁波、同時掌控絕對溫度與次微米定位的系統級解答；為此我們提供專為高階汽車電子打造的緊縮場自動化量測解決方案，協助客戶打破空間與熱力學的物理限制，以最高計量精度驗證感測器的絕對穩健性。

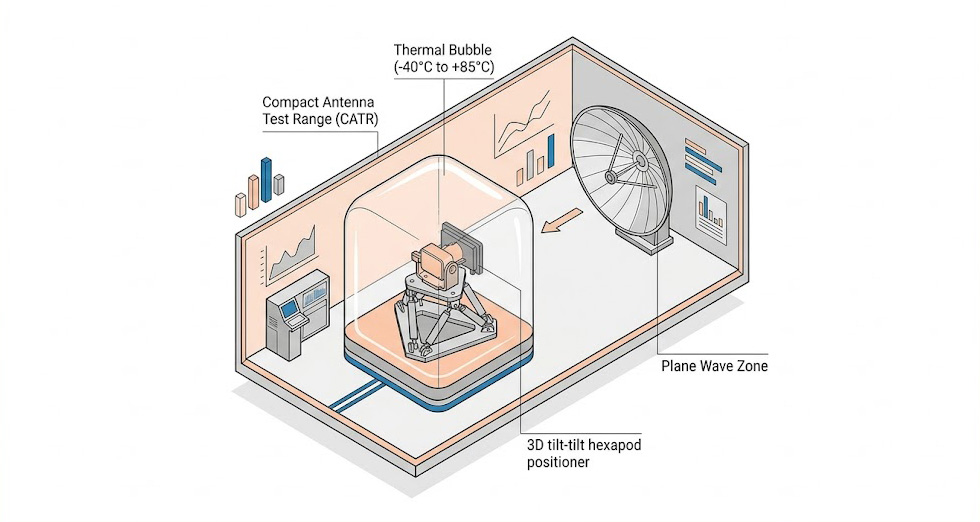

摺疊遠場空間與跨越熱力學極限：R&S ATS1500C 緊縮場天線測試暗室

針對二十公尺遠場空間的 CAPEX 夢魘，以及難題二中溫度與射頻純淨度的物理衝突，我們推薦導入 R&S ATS1500C 汽車雷達測試暗室，這是一套結合光學摺疊理論與極致微波工程的旗艦級 OTA 測試中樞。

R&S ATS1500C 是專為 77/79 GHz 車載雷達設計的 CATR 天線測試系統，具備 30cm 靜區與 3D 定位器，支援 4D 成像雷達研發、EIRP 量測及抗干擾測試，小巧機身提供實驗室級的精準遠場模擬環境。

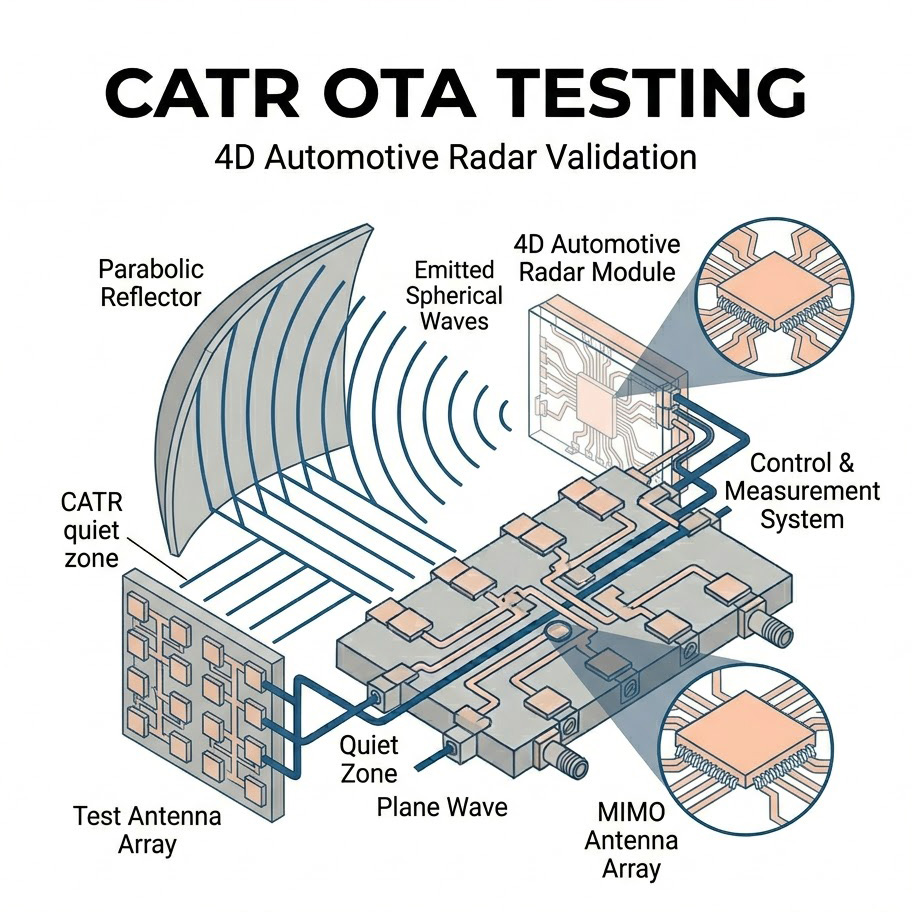

• 突破空間悖論的 CATR 技術
  ATS1500C 捨棄了傳統的直接遠場傳輸，採用了高階的緊縮場（Compact Antenna Test Range, CATR）技術，透過內部一面極高精度的拋物面反射器（Parabolic Reflector），它能將饋源天線發出的球面波，在極短的距離內精準「拉平」成完美的平面波，這項技術在僅需 1.3 平方公尺的超小型化佔地面積內，創造出高達 30 公分且相位極度均勻的「靜區（Quiet Zone）」，這不僅完美覆蓋了最新 4D 雷達龐大的天線孔徑，更讓企業能在有限的廠房內高密度部署測試站點，徹底解決了遠場空間的龐大建置成本。
• 無損射頻純淨度的極端溫度測試
  針對嚴苛的溫度環境規範，該系統配備了獨特的高階熱力學管理架構，它允許將待測雷達封裝在一個對射頻微波完全透明的溫度控制氣泡（Thermal Bubble）中，透過這個架構，系統能在 攝氏負四十度至攝氏正八十五度 的極端溫度下進行精確的加熱與冷卻，而不會對外部的微波暗室吸收材料造成破壞，更不會引入任何金屬艙壁的多徑反射干擾，這協助工程師精準評估天線罩材料在極端氣候下的介電漂移，確保 ADAS 系統在冰雪與酷暑中的感知絕對一致。

捍衛絕對相位中心的精密基石：Aerotech 高精度 3D 傾斜定位器與 Hexapods

為了解決難題三中球面掃描的相位中心偏移與機械背隙挑戰，我們提供 Aerotech 六自由度 (6-DOF) Hexapods與高精度 3D 俯仰調整器。

• 極致的機械穩定度與次微米級精度：
  Aerotech 定位系統代表了工業運動控制的最高標竿，其架構採用了無背隙的直接驅動技術與航太級的精密軸承設計，在進行 4D 雷達的方位角與俯仰角 3D 掃描時，該定位系統能提供令人驚嘆的次微米級（Sub-micron）定位精度與絕對穩定的旋轉阻尼，它確保雷達的相位中心在任何空間角度下，皆能像被釘死在真空原點般紋絲不動。
• 完美支撐高解析度波束診斷：
  這種超越微波波長極限的機械穩定性，徹底消除了測試過程中由硬體抖動引發的偽性相位雜訊，這使得搭配的高階網路分析儀能夠捕捉到最純淨的三維輻射場型與極微弱的旁瓣特徵，協助演算法團隊在開發 79 GHz 高密度 MIMO 陣列時，擁有無可辯駁的科學診斷依據，加速功能安全的驗證閉環。

Aerotech HEX500-350HL Hexapod 提供六自由度高精度運動控制，適用於 X 射線繞射、傳感器測試、及高負載設備操作，支援真空環境，適用於半導體、光學及航太應用。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的毫米波 OTA 測試應用、CATR 靜區規範、暗室場地限制及車用雷達待測物特性而有所不同，如需深入規劃與 R&S ATS1500C 或 Aerotech 高精度定位系統之軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
