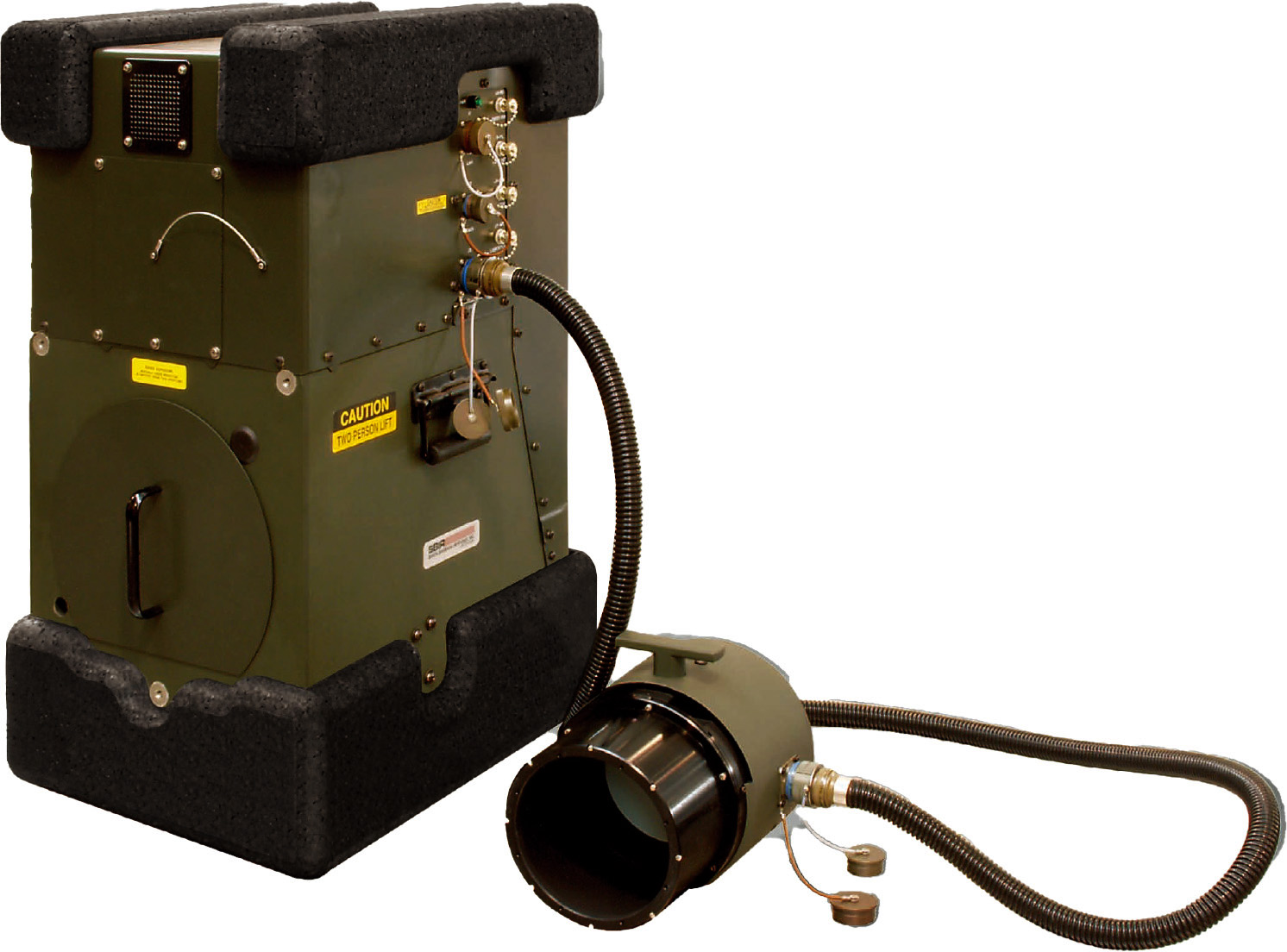

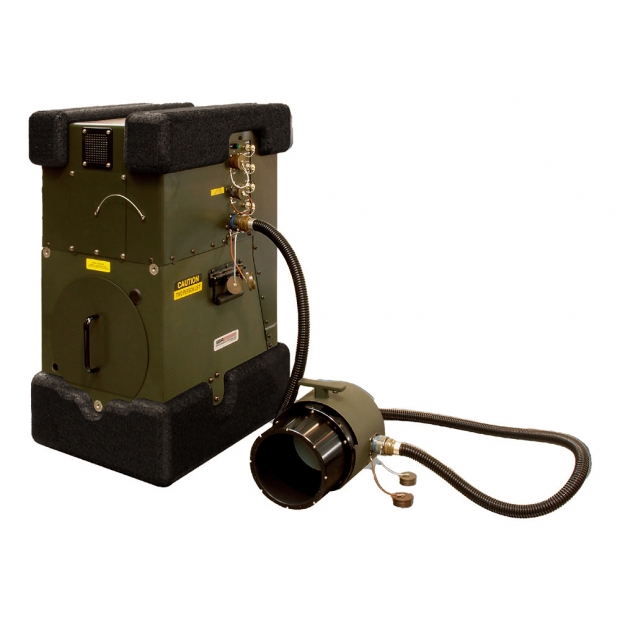

VEO-2 電光測試系統

小型化便攜設計，整合 IR、VIS、DVO 與雷射量測功能

SBIR 的 VEO-2 系統提供一套小型化、可攜帶、高效能的交鑰匙解決方案，用於對紅外線、可見光／電視、數位日視觀察裝置（DVO）以及雷射測距儀／標定器待測物（UUT）進行測試與評估。

VEO-2相較 TETS 機種，在品質、體積與系統複雜度皆大幅提升，並可裝載於單一運輸箱中；其小型化設計大幅提升了於空間受限區域的操作便利性。

此機種支援野外測試所需的關鍵技術規格，並提供相當水準的電光性能；VEO-2 系統整合 TETS 的多項功能，並透過歷屆及現有電光測試器開發計畫中累積的成果，進一步整合為模組數量更精簡的電光系統；系統控制與測試自動化作業由 IR Windows™ 測試軟體執行，並延用 TETS 系統所開發的作業基礎。



技術特點

主機組成包括所有 VEO-2 的量測元件，僅雷射測距與接收靈敏度量測功能另設於獨立模組中，稱為 LaRRS（Laser Range and Receiver Sensitivity）子系統，該模組可獨立安裝於測試治具上。


主機包含以下子系統與元件：

準直器子系統

• 準直光學元件：離軸拋物面鏡與折射鏡
• 回射器光學元件與組件

電光子系統

• 目標輪
• 光源：可見光、紅外線、雷射光軸對準
• 雷射相機
• 雷射能量探針（單位：焦耳）
• 支援選擇光源與相機／能量探針的滑動機構

電子子系統

• 核心乙太網路介面
• 指令與控制電子電路
• 目標輪、滑動組件控制
• 可見光源亮度控制
• 紅外光源溫度設定
• 雷射控制與溫度量測

LaRRS 子系統

• 執行距離量測
• 執行靈敏度量測
• 可與主機執行自準直量測

選配項目

VEO-2 調變光源

• 為支援 TOW 與其衍生應用，VEO-2 可整合現有 TETS 的調變光源光軸對準量測需求
• 目前此功能尚未內建於 VEO-2，但可根據需求輕鬆擴充，SBIR 可依照需求報價

IRWindows™ 4 TPS 開發環境支援

• VEO-2 測試設備亦可最佳化整合 SBIR IRWindows™ 測試系統
• IRWindows™ 是一套進階軟體工具，可自動化設定、執行、資料收集與結果分析，符合業界對紅外線、可見光與雷射感測系統之性能測試標準

機構尺寸

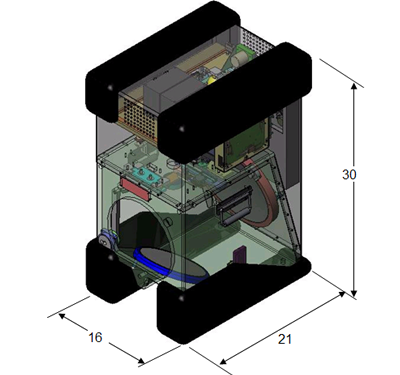

VEO-2 機體

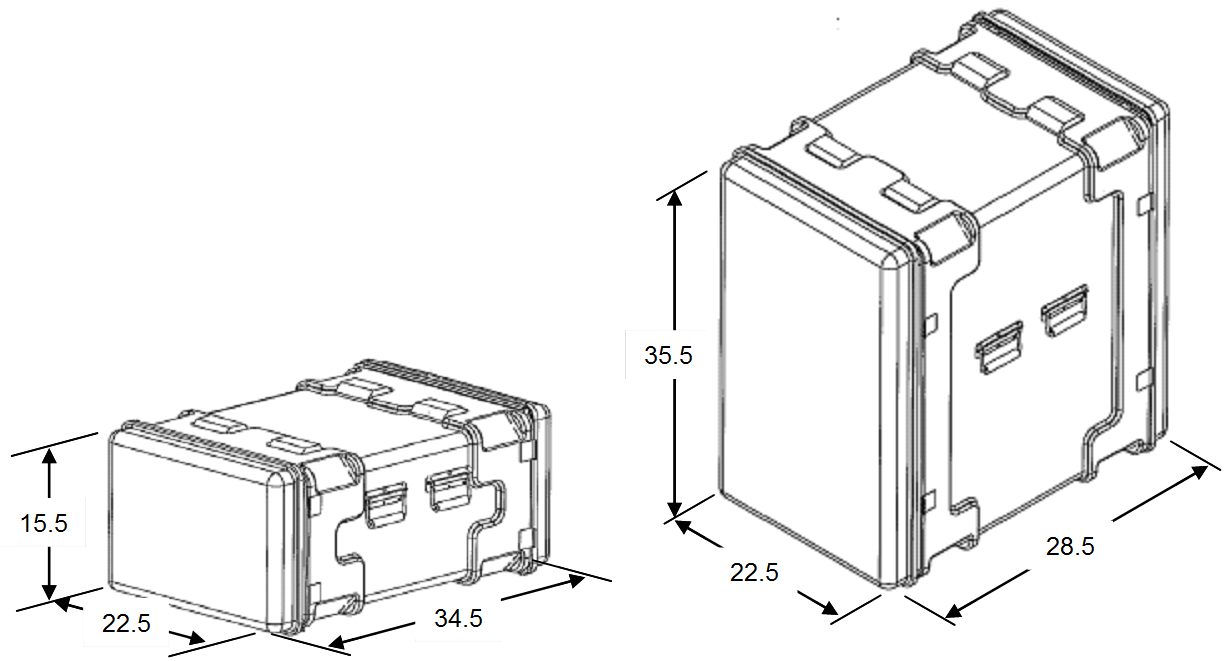

VEO-2 運輸箱
