R&S TS8991 OTA 效能測試系統

行動與無線通訊測試的一站式測試解決方案

具備無線功能的裝置在上市前必須通過多項產業與法規認證，儘管製造商 (OEM) 可以透過整合預認證模組來省略傳導測試，但輻射設備認證測試 (Radiated Device Certification) 則是每個無線裝置都必須執行的項目；R&S TS8991 OTA 效能測試系統是一套完整的一站式解決方案，包含電波暗室、定位設備、測試儀器與自動化量測軟體；Rohde & Schwarz 是業界唯一能提供由系統軟體與測試設備（採用內部設計與採購組件）組成的一站式方案的系統整合商，其核心 R&S CMW500 通訊測試儀可在單台儀器中支援所有相關的行動通訊與無線標準，系統的技術升級僅需極小的軟硬體變更，操作簡單且具備高度成本效益。

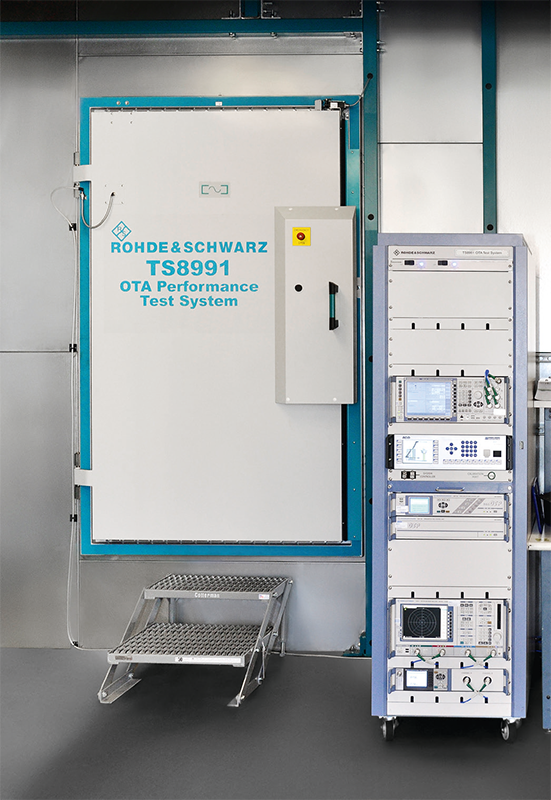

R&S TS8991 測試暗室與系統機架（由 7Layers 提供）

關鍵規格

• 符合 CTIA、CTIA 與 Wi-Fi Alliance  聯合測試計劃以及 3GPP 測試計劃。
• 模組化系統設計，支援客戶自定義配置。
• 單一供應商解決方案。
• 靈活且可升級的系統概念。
• 解決方案範圍涵蓋從入門級研發 (R&D) 到大型物件量測。
• 具備行動通訊 (2G, 3G, LTE, LTE 載波聚合) 與無線通訊 (A-GNSS, WLAN, Bluetooth ) OTA 測試能力。

核心量測項目與技術細節

R&S TS8991 不僅執行符合 CTIA 與 3GPP 規範的量測，還支援多種提升研發速度的自定義測試。

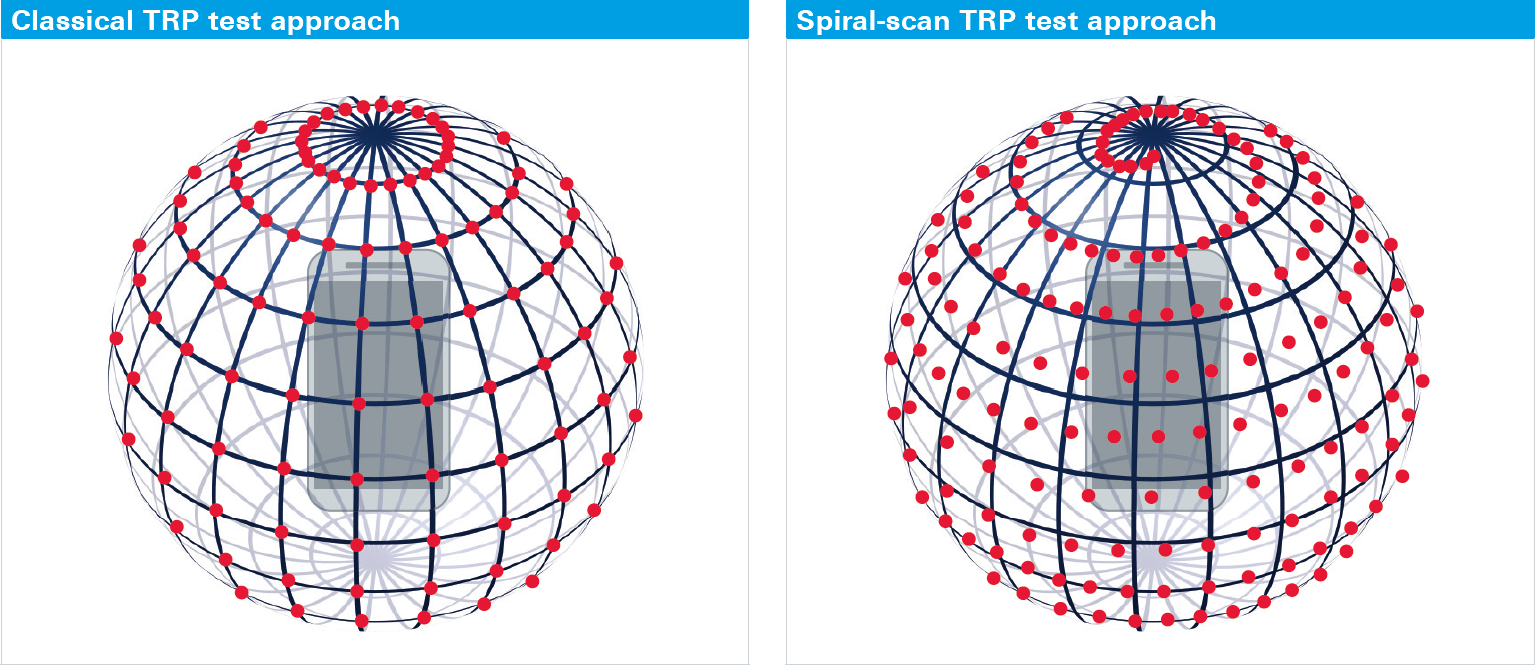

總輻射功率 (Total Radiated Power, TRP)

TRP 是評估待測物 (DUT) 發射機性能的關鍵指標，系統通常以 15° 的間隔量測方位角與仰角，利用雙線性極化測試天線，同時或依序捕捉兩個主極化方向（Theta 與 Phi），在每個位置與極化方向上量測等效等向輻射功率 (EIRP)，TRP 即為在 DUT 周圍均勻取樣的 EIRP 空間平均值。

螺旋掃描 (Spiral Scan) 技術

系統支援同時量測兩個主極化的 EIRP，並連續旋轉方位角與仰角定位器，使測試點沿螺旋路徑遍佈 DUT 周圍，顯著提升量測速度且不失準確度。

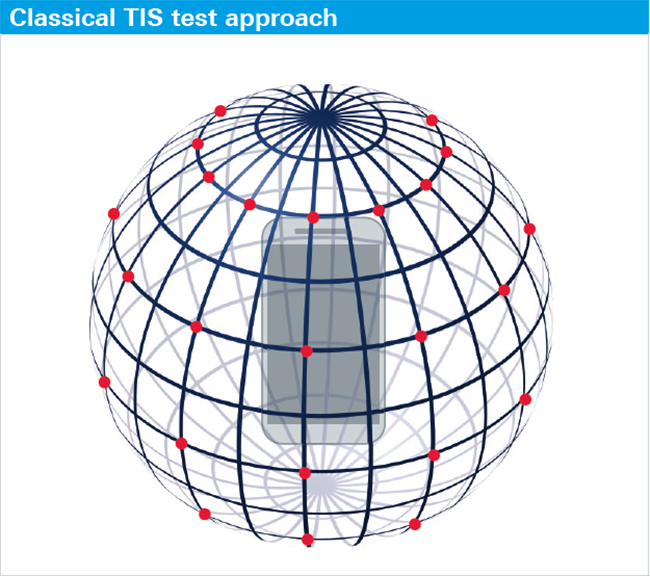

總等向接收靈敏度 (TIS, per CTIA) 與 總輻射靈敏度 (TRS, per 3GPP)

TIS/TRS 是評估 DUT 接收機性能的關鍵指標，涉及誤碼率 (BER)、誤塊率 (BLER) 或位元錯誤率 (PER)。

RSS 快速量測法

針對支援 RSS (接收訊號強度) 回報的技術（如 GSM、WCDMA、LTE），系統先蒐集固定下行功率電平下的 RSS 值場型，再進行線性化處理與 EIS 量測，大幅縮短量測時間。

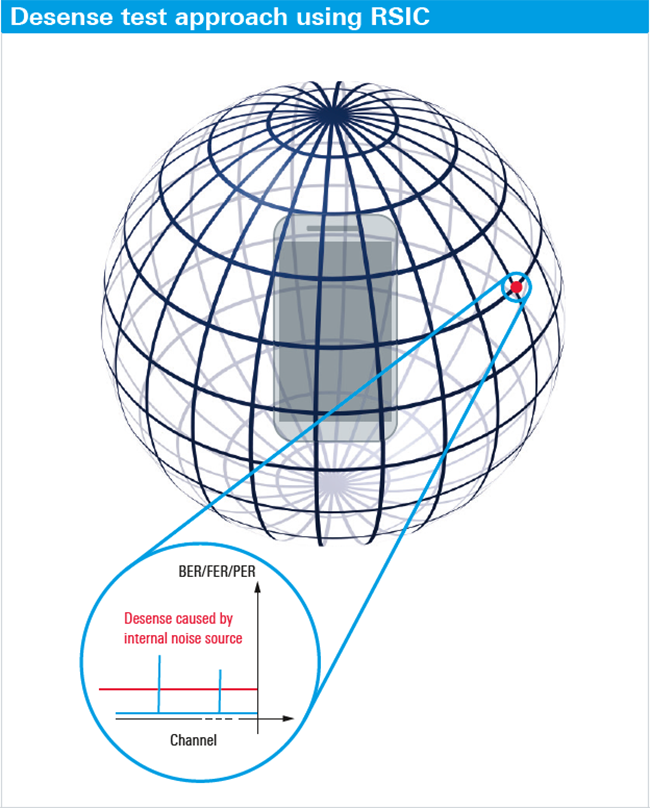

中間頻道輻射靈敏度 (RSIC) 與靈敏度惡化 (Desense)

通常每個頻段僅評估三個通道的 TIS/TRS，可能導致大量頻道未受測，RSIC 測試透過在 TIS 場型峰值位置進行誤碼率量測，快速評估頻段內是否存在接收機靈敏度惡化現象，判定接收機是否受內部雜訊源干擾。

共存性量測 (Coexistence)

評估一種技術/協定對另一種技術的干擾程度，通常在目標接收機上，於另一技術開啟與關閉的情況下分別進行定點誤碼率量測，以判定兩者是否能同時運作。

被動天線量測

專注於天線本身的性能（增益、效率與場型），通常使用向量網路分析儀 (VNA) 量測振幅與相位場型，並可用於確定圓極化、天線相關係數以及近場到遠場變換。

訊令 (Signaling) 與 非訊令量測

• 訊令量測：
  利用通訊測試儀模擬真實連線，包含物理層，多數產業測試案例均基於此。
• 非訊令量測：
  利用訊號產生器與分析儀在無訊令協定堆疊的情況下操作 DUT，R&S TS8991 同時具備這兩類測試能力。

系統配置與靈活性

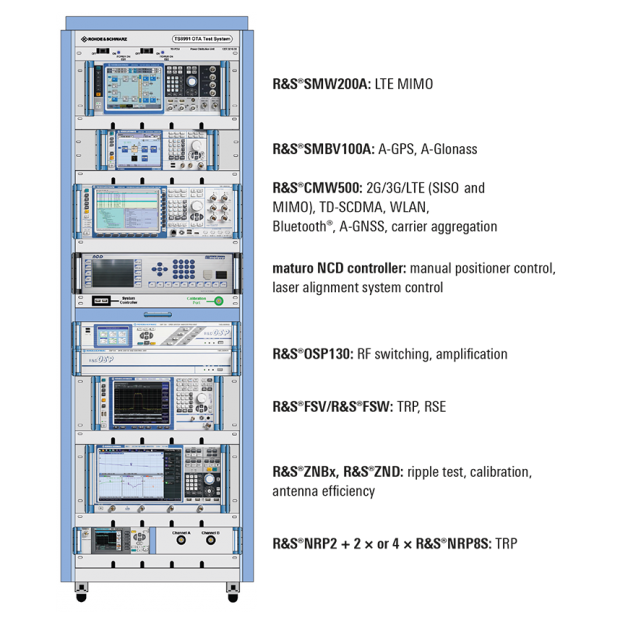

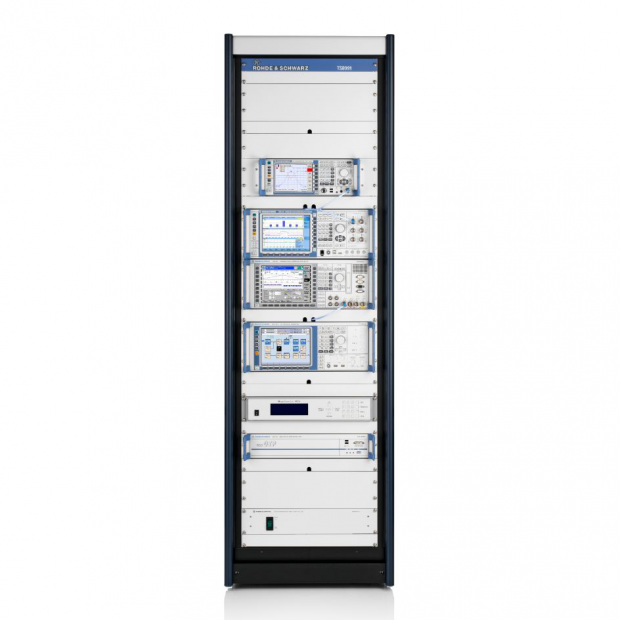

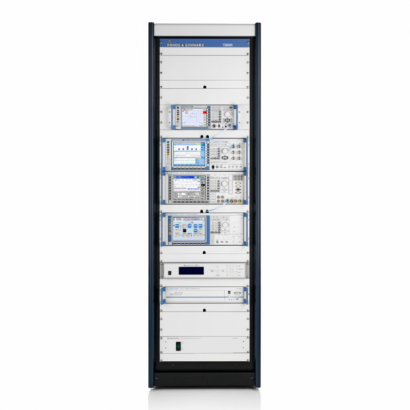

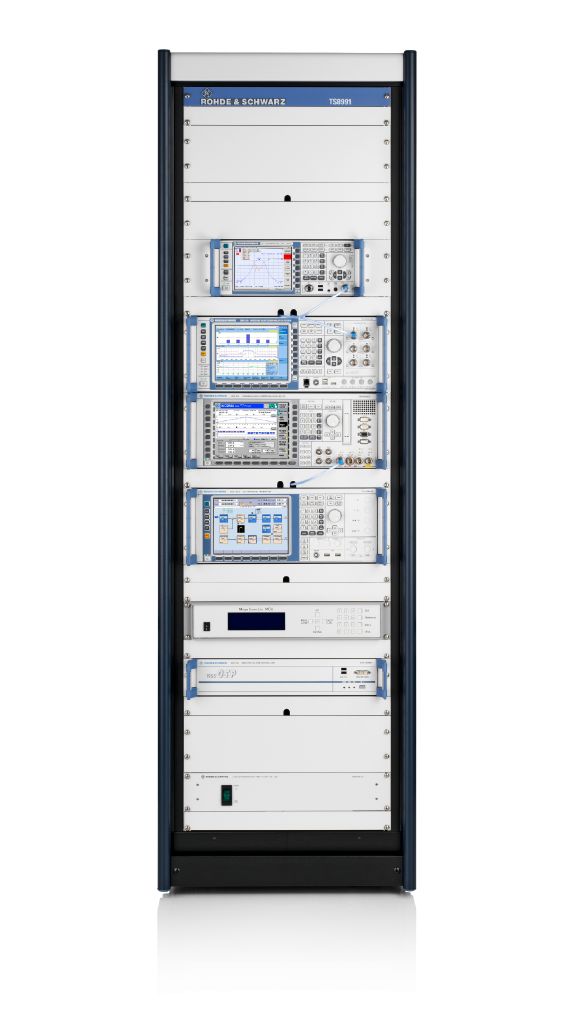

R&S TS8991 設備機架：靈活且具擴充性

R&S TS8991 OTA 測試系統可靈活配置以滿足特定需求，硬體與軟體的可擴展性有助於降低系統停機時間、複雜性與成本。

支援技術

LTE (FDD/TDD/U/CA)、WCDMA/HSPA+、TD-SCDMA、GSM/GPRS/EDGE、CDMA2000、A-GNSS、WLAN、Bluetooth 。

客製化配置

• R&S CMW500： 全能型無線通訊測試平台，支持所有行動與無線通訊技術。
• R&S SMBV100A： 用於 A-GNSS (GPS/Glonass) 衛星訊號模擬。
• R&S SMW200A： 用於 LTE MIMO 測試，作為 2x2 MIMO 的基頻衰減模擬器。
• R&S OSP 開放式切換平台： 負責儀器埠與暗室內天線埠的 RF 切換與路徑補償。
• R&S AMS32 軟體： 系統核心，負責自動化量測流程。

解決無線工程師的測試痛點

• 法規認證難題： 提供符合國際標準的一站式測試環境，確保產品能通過最終認證。
• 開發時程壓力： 透過螺旋掃描與 RSS 快速演算法，將測試效率提升至極致。
• 系統維護成本： 單一供應商方案消除了多廠商整合的技術隔閡與維護風險。

實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
