被動遙控門鎖系統的測試挑戰與解決方案
從研發到量產，一套可高度客製化的測試平台
完整涵蓋磁場定位與 UWB 飛行時間演算法的嚴苛驗證需求
出於近期的安全考量，超寬頻（UWB, Ultrawideband）技術正逐步導入汽車鑰匙中，而 Rohde & Schwarz 為此提供了兼具彈性的測試解決方案，能滿足研發階段的嚴格要求與生產環境的高傳輸量需求。
測試任務
免持鑰匙門鎖系統的開發與生產，需要執行大量多樣化的測試，以確保鑰匙能正常運作，無線鑰匙的使用在過去幾年中迅速成長，從高階車款普及到幾乎所有新售汽車，而鑰匙使用量的增加，也表示需要更精密的演算法來支援；這些演算法實現了額外的功能，例如：將鑰匙與車輛配對、精確測定鑰匙相對於車輛的位置、防止使用者意外將鑰匙鎖在後車廂，以及避免鑰匙的傳輸訊號遭到電子竊取。
為了確定鑰匙的位置，系統會量測車輛的磁場與訊號的實際傳輸時間，在透過低頻段觸發連結後，系統會使用一道射頻（RF）訊號來交換解鎖或啟動車輛所需的加密金鑰；為了降低攻擊風險，最新的智慧鑰匙通常採用超寬頻（UWB）通訊技術，運作於 3.1 GHz 至 10.6 GHz 的非授權頻段，其飛行時間（Time of flight）演算法能精準定位鑰匙，並可能取代傳統複雜的磁場偵測技術。
測試解決方案
Rohde & Schwarz 提供具備高度彈性的解決方案，不僅涵蓋所有相關技術，更能滿足在開發與生產過程中，對於無干擾功能測試的嚴苛要求，這套可高度客製化的解決方案，能在研發階段徹底檢驗嚴格的技術要求，並可針對生產階段的高傳輸量進行優化。

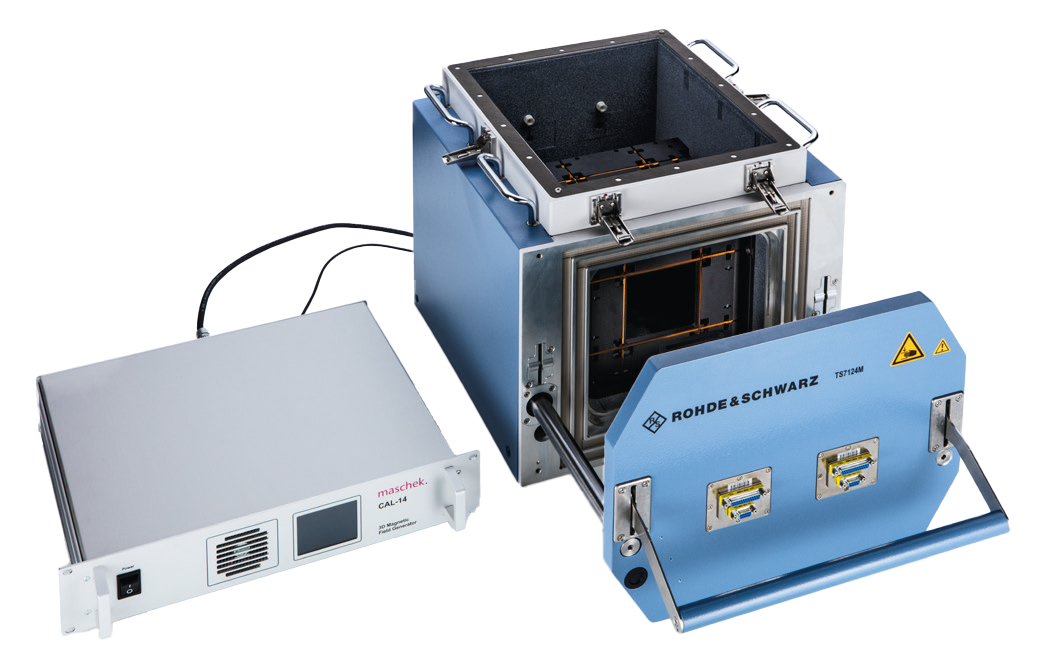

配備亥姆霍茲線圈與磁場產生器的 R&S®TS7124 射頻隔離箱。

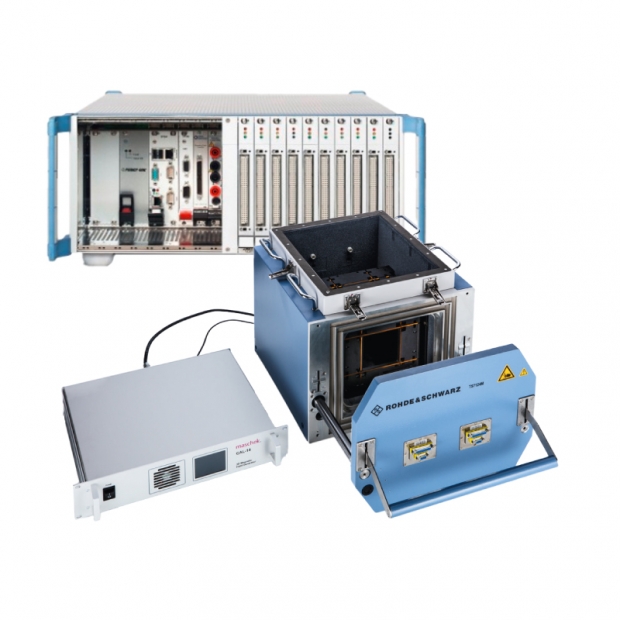

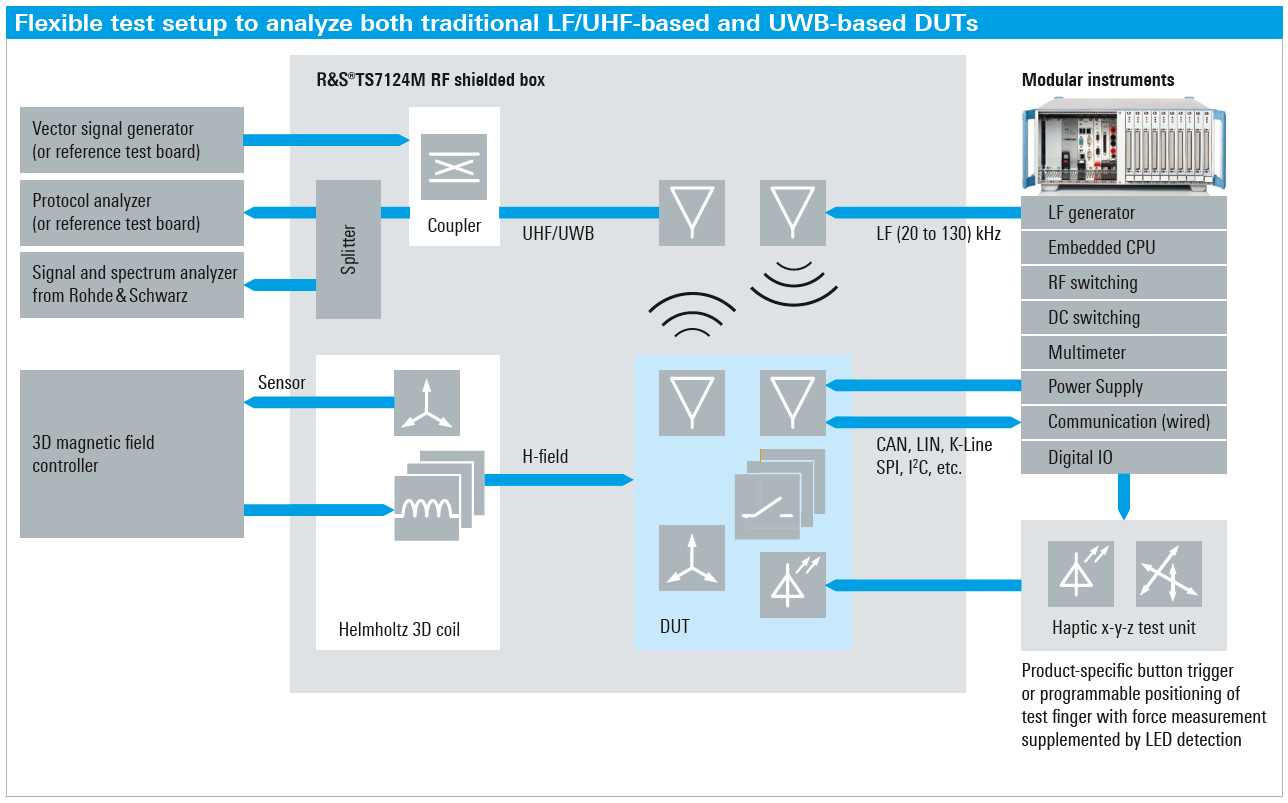

這套遙控門鎖（RKE, Remote Keyless Entry）測試系統解決方案，搭配全自動的 R&S®TS7124 射頻隔離箱，為待測物提供一個隔離的測試環境，該隔離箱可配備針對特定應用的待測物固定座與對應的天線系統。
一台 Rohde & Schwarz 訊號與頻譜分析儀負責接收傳輸的訊號，並量測如占用頻寬、通道功率、雜散發射與鄰近通道洩漏等參數；若要量測兩個超寬頻（UWB）待測物之間的飛行時間以進行距離測試，則需要額外搭配一個電子可程式化的延遲元件；針對傳統運用磁場技術的智慧鑰匙系統，則使用亥姆霍茲磁場線圈及對應的 3D 磁場產生器來進行測試與校準。
此測試系統由一個 R&S®TSVP PXI（PCI eXtensions for Instrumentation） 平台負責控制，並可選配嵌入式個人電腦，系統能夠量測不同操作模式下的供應電流，並使其與 UWB 訊號的 RF 叢發同步，而與待測物的通訊則可透過 LIN、CAN、I2C 或 SPI 等介面進行；測試人員可使用功能強大的 R&S®Quickstep 測試序列軟體來監控與調整測試條件，測試資料也能被收集起來，以便在測試系統之外進行後續處理；此解決方案採用的模組化設計，使其能輕易適應當前與未來的客戶需求。
主要優點
- 採用 PXI 架構的解決方案，支援多種汽車通訊協定
- 支援多待測物（Multi-DUT）測試配置，最多可同時測試八把鑰匙
- 配備亥姆霍茲磁場線圈，可對待測物進行 3D 磁場校準
- 搭載 R&S®Quickstep 軟體，能以直覺的圖形化介面調整測試序列
相關產品

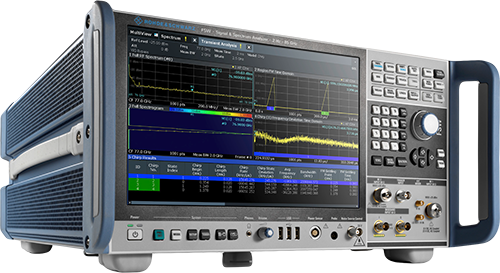

FSW 訊號與頻譜分析儀
樹立創新與實用性的標竿
FSW 是高精準度的高效能訊號與頻譜分析儀，能為您帶來卓越的日常使用體驗，這款功能強大的分析儀是從複雜的通訊系統到 RF 元件等各種應用的理想選擇，更是您獲得可靠量測結果與無與倫比相位雜訊效能的信賴夥伴；無論是開發高效能雷達，還是進行寬頻元件的特性分析，FSW 寬廣的內部分析頻寬與出色的準確度，都為訊號分析設立了標準，您可以日復一日地信賴 FSW，完成最嚴苛的任務。
主要特點
- 市場上無可比擬的低相位雜訊與最佳靈敏度
- 8.3 GHz 內部分析頻寬
- 800 MHz 即時分析頻寬
- SCPI 指令記錄器簡化程式碼的產生流程
- 高動態範圍實現卓越的 EVM 效能

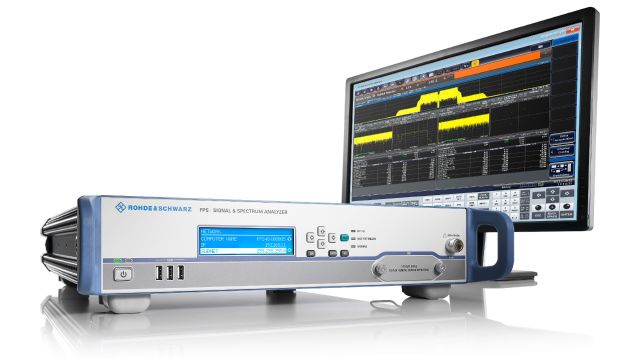

R&S®FPS 訊號與頻譜分析儀
為自動化測試而生的輕巧與高速
R&S®FPS 是一款極為快速且小型化的訊號與頻譜分析儀，專為追求效能的使用者設計，在生產與監控系統中，它僅需 2 HU 的機架空間，與標準儀器相比減少了 50% 的空間佔用。

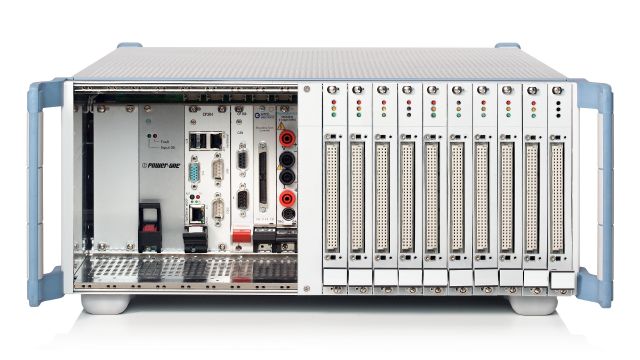

R&S®TSVP 通用測試系統平台
適用於高效能汽車應用的開放式測試平台
R&S®TSVP 系列產品是 Rohde & Schwarz 推出的開放式測試平台，非常適合高效能自動化測試設備（ATE, Automated Test Equipment）的應用，其機箱包含一個機械框架、數位背板、類比背板、電源切換與濾波模組、電源供應器以及診斷擴充功能，其中一大亮點是類比匯流排，可在不同插槽之間傳遞量測訊號，無需額外的外部接線，該平台提供三種不同的機型：
- R&S®ExpressTSVP，採用 cPCIe/PXIe 匯流排，適用於需要彈性使用第三方 PXIe 模組的測試與量測任務
- R&S®CompactTSVP，採用 cPCI/PXI 匯流排，適用於一般的測試與量測任務
- R&S®PowerTSVP，採用 CAN 匯流排，專為特定的大功率或切換應用而設計
使用者可以將 R&S®ExpressTSVP 或 R&S®CompactTSVP 與 R&S®PowerTSVP 結合，來建構更大型的 ATE 系統，平台提供多種適用於研發與製造等工業用途的量測模組；透過功能強大的嵌入式電腦，能輕易在單一機箱內實現完整的測試工作台，其模組化與可擴展的平台架構，確保了在現代製造組織的價值流程中，所有類型的電子測試站點都能高度重複使用。

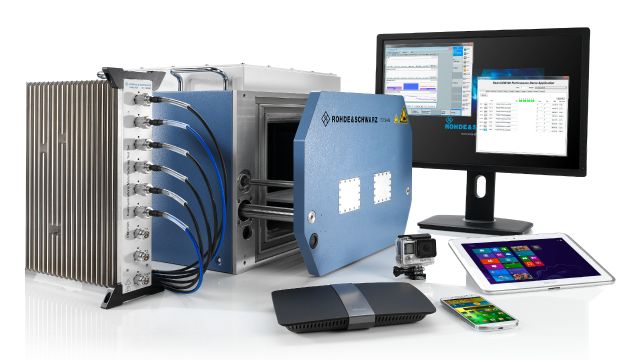

R&S®TS7124 射頻隔離箱
提供可靠、可重複的隔離環境
R&S®TS7124 射頻隔離箱能在隔離的測試環境中，實現可靠且可重複的量測，它提供高隔離效能、良好的天線耦合係數與堅固的機械設計，以確保結果的一致性；RF 測試箱不僅為產品設計師或產品優化所設計，也適用於無線裝置的生產線，其緩降關閉功能讓隔離箱的操作更加安全。
主要特點
- 隔離效能 > 80 dB
- 可客製化的天線配置
- 更寬敞的內部測試空間
- 緩降安全機制可防止人員受傷
- 專為超過 100 萬次開闔循環而設計的穩健性結構
