駕馭複雜的衛星軌道：在實驗室中，精準重現真實太空通道

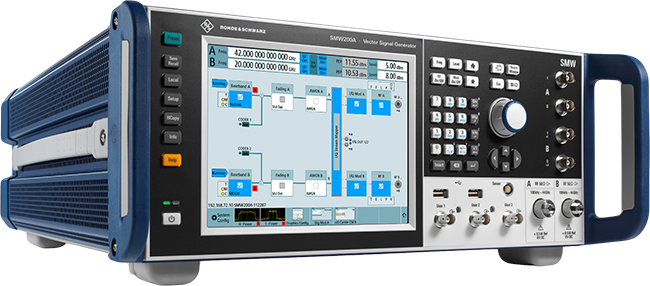

R&S®SMW200A 向量訊號產生器搭配 R&S® Space Nexus，為您的低地球軌道 (LEO) 與中地球軌道 (MEO) 衛星通訊系統，提供最真實的衰減情境模擬，助您加速開發、確保效能，並顯著降低任務風險。

今日衛星通訊的挑戰：速度、複雜性與風險

隨著 LEO 與 MEO 衛星星系的迅速崛起，寬頻數據連接的需求正以前所未有的速度增長，然而，這也帶來了嚴峻的測試挑戰，衛星通道會受到大氣效應、衛星與終端設備 (UE) 之間相對運動的劇烈影響，導致訊號頻率和功率位準不斷變化。

高昂的真實環境測試成本：
將設備發射至太空進行實測，不僅成本驚人，後勤挑戰也極為複雜。
劇烈變化的通道條件：
LEO/MEO 衛星的高速移動會產生巨大且快速變化的都卜勒頻移，以及訊號衰減、延遲和干擾，對系統效能構成重大威脅。
無法承受的失敗風險：
在發射前若未能充分驗證通訊系統的可靠性，任何潛在問題都可能導致昂貴的重工，甚至整個任務的失敗。

為了克服這些挑戰，您需要一個能在實驗室控制環境中，精準模擬真實世界條件的通道模擬解決方案。

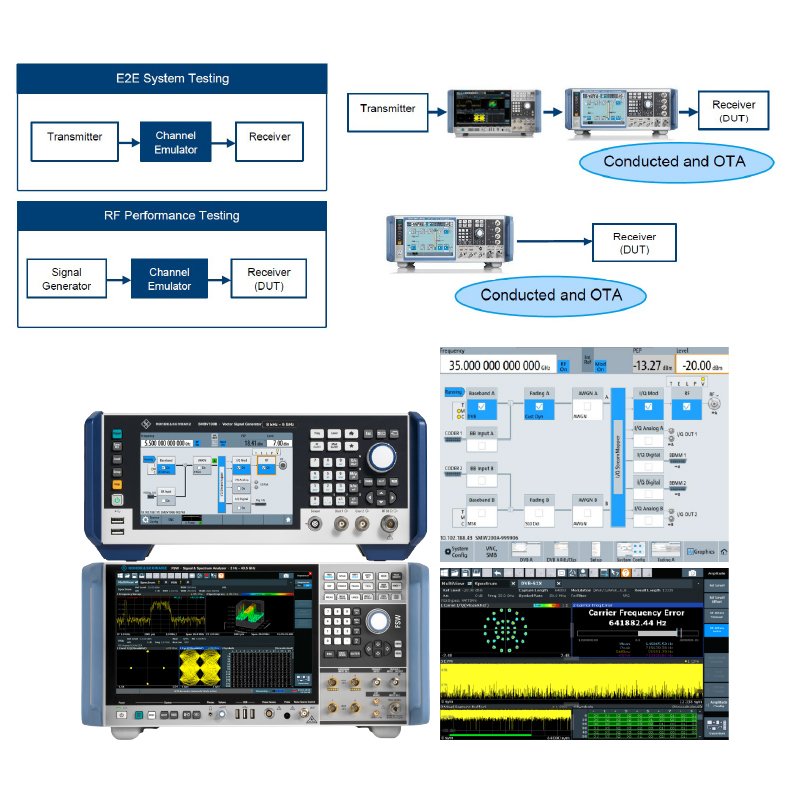

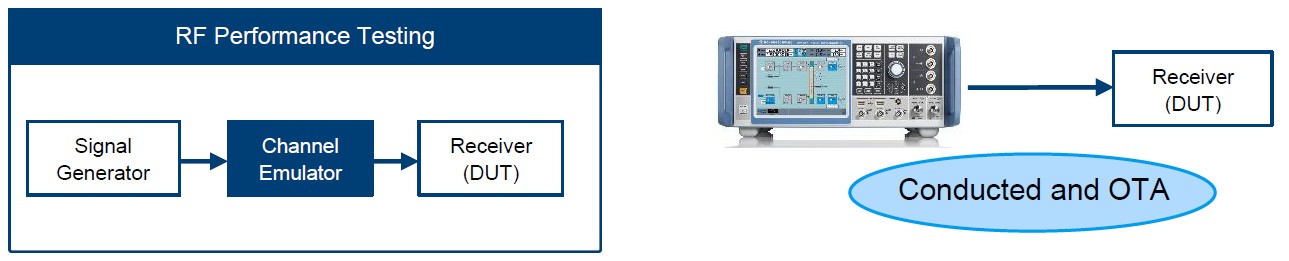

R&S 解決方案：從軌道數據到真實 RF 訊號的完整模擬

Rohde & Schwarz 提供 R&S® Space Nexus 軟體與 R&S®SMW200A 向量訊號產生器的全方位測試平台，讓您能將衛星的軌道數據 (TLE 檔案) 轉換為動態、真實的通道衰減情境，直接應用於待測物；這套解決方案讓工程師能夠在發射前，全面測試和驗證衛星通訊系統的效能，找出潛在問題並優化設計，確保在嚴苛的太空環境中維持最佳效能與可靠性。

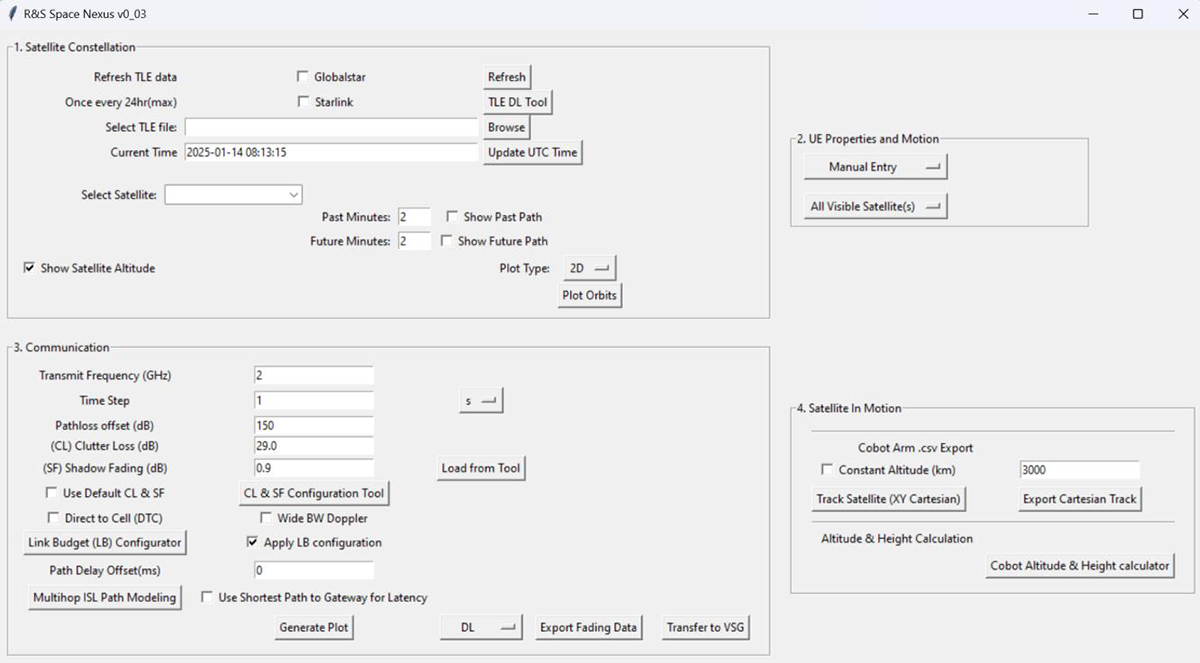

R&S Space Nexus 軟體介面總覽

核心功能：打造最貼近真實的測試情境

R&S 解決方案涵蓋從情境定義到硬體執行的每一個環節，提供無與倫比的真實性與靈活性。

真實情境建模與可視化

衛星星系導入與視覺化：
直接使用描述衛星軌道的 TLE 檔案，並在 2D/3D 圖上視覺化呈現整個星系的運行軌跡。
可見性分析：
根據您設定的地面使用者設備 (UE) 位置或移動軌跡，精準分析哪些衛星在何時可見，並計算可通訊的持續時間，為通訊鏈路規劃提供關鍵依據。
動態軌跡模擬：
建立衛星從 UE 視角飛掠的路徑動畫，更直觀地理解通訊過程中的幾何關係變化。

可見衛星路徑分析圖

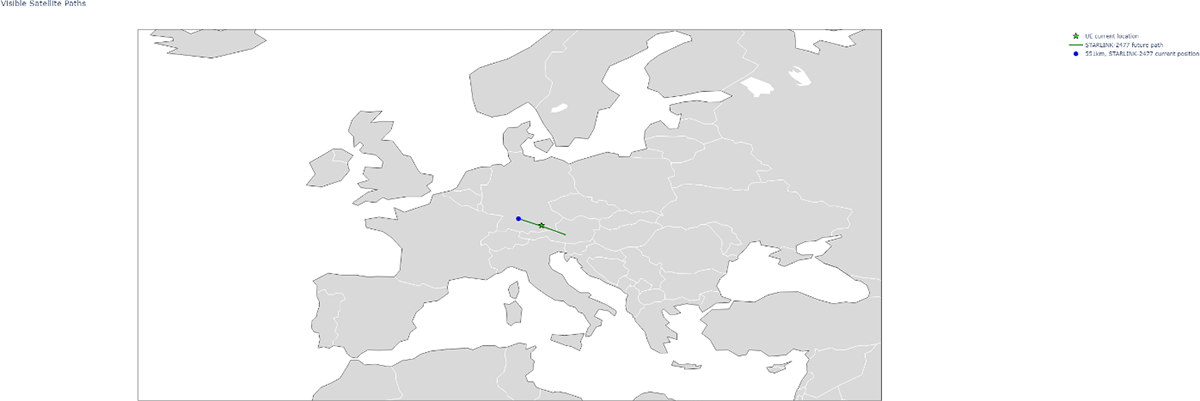

從慕尼黑選擇一顆可見的星鏈衛星

精密的通道條件模擬

全方位通道參數計算：
軟體能精準模型化並計算影響訊號品質的關鍵因素，包含因相對運動產生的都卜勒頻移、路徑損耗、訊號傳播延遲，以及因天氣（雨、霧、雲）、大氣氣體造成的環境衰減。
完整鏈路預算與延遲分析：
透過「鏈路預算配置器」與「衛星路徑延遲模擬器」，您可以模擬包含多重衛星跳接 (ISL) 的完整通訊路徑，從而獲得更真實的端到端訊號延遲與效能表現。

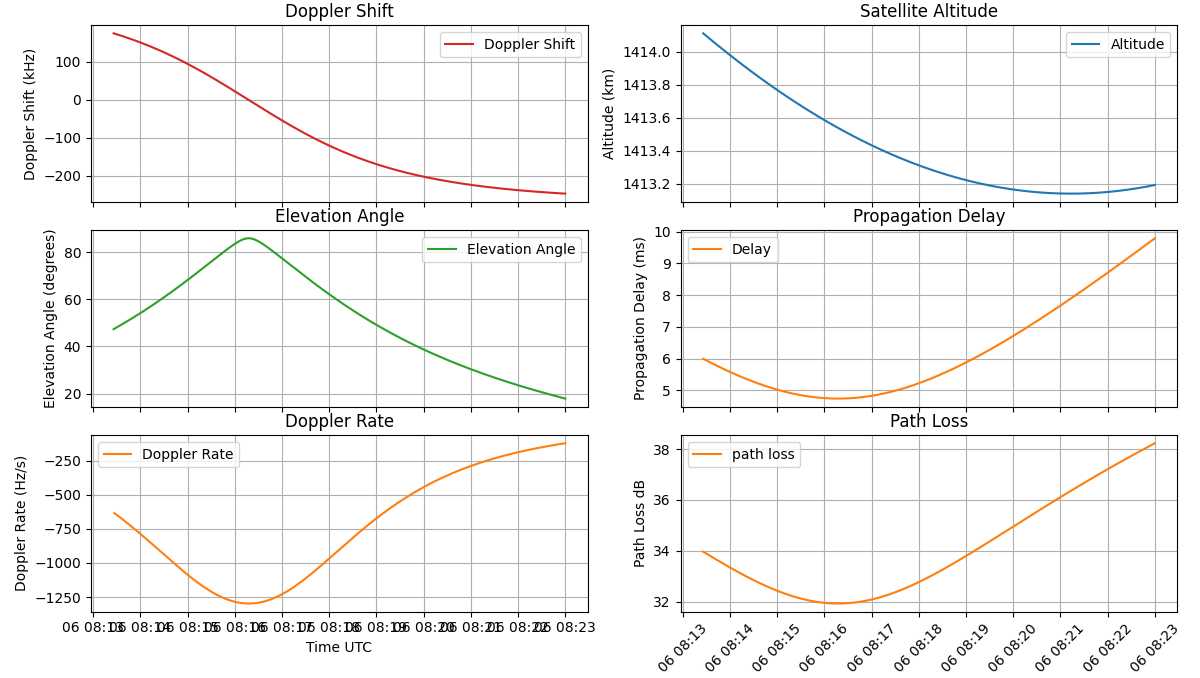

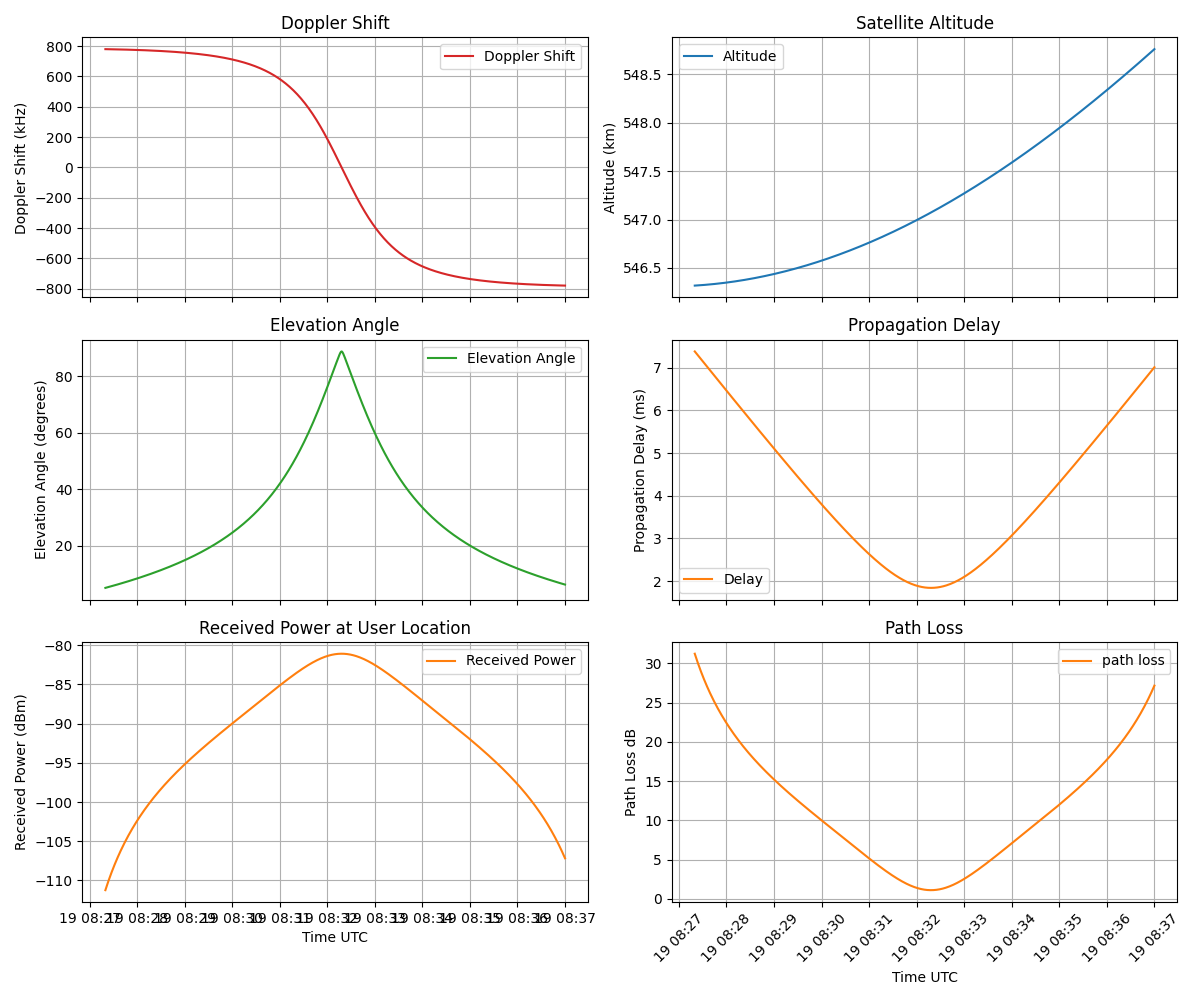

參數驗證與匯出：
在產生衰減檔案前，可繪製所有關鍵通道參數的變化圖，確保模擬情境符合預期，最終產生 R&S®SMW200A 所需的衰減檔案 (.fad_udyn)。
