雷達預警接收機 (RWR) 威脅模擬與驗證解決方案
在威脅升空前，於實驗室完美驗證
每一次的飛行測試，都代表著數百萬美元的成本與數月前就需排定的時程，在電子戰 (EW) 系統的開發中，您只有一個目標：確保您的雷達預警接收機 (RWR) 首次上機就能通過所有測試，任何失誤都可能帶來巨大的成本與時程風險。
然而，如何確保實驗室的測試足夠逼真、足夠可靠？當測試失敗時，您如何判斷問題是出在待測的接收機，還是測試訊號本身？
這正是R&S「RWR 威脅模擬與驗證解決方案」所要解決的核心難題，R&S 提供一套完整的生態系統，讓您能以循序漸進的方式，在實驗室中安全、精準地重現從單一威脅到高密度複雜戰場的各種情境，充滿信心地迎接每一次的實機挑戰。
驗證三部曲：從基礎到實戰，層層遞進
R&S 採用一種漸進式的測試方法，確保在每個階段都能快速釐清問題，穩固地建立您對產品的信心。
第一步：基礎威脅識別驗證 (Mission Data File Testing)
在進入複雜場景前，我們首先要確保您的 RWR 具備最基本、也最關鍵的能力：能否準確識別出資料庫中的每一個已知威脅？這個階段的測試，我們會一次模擬一個發射源的一種模式，並依序遍歷您 RWR 任務資料庫中的所有威脅，精準模擬出每個威脅的頻率、脈衝寬度、脈衝重複間隔與脈衝內調變等參數，並考量因距離和天線掃描造成的功率變化。
- 測試重點：
驗證 RWR 能否正確識別單一威脅的所有模式與波束，並在模式切換時持續穩定追蹤。 - 核心工具：R&S® Pulse Sequencer 軟體讓您能輕鬆建立、組合與排序各種威脅資料庫。

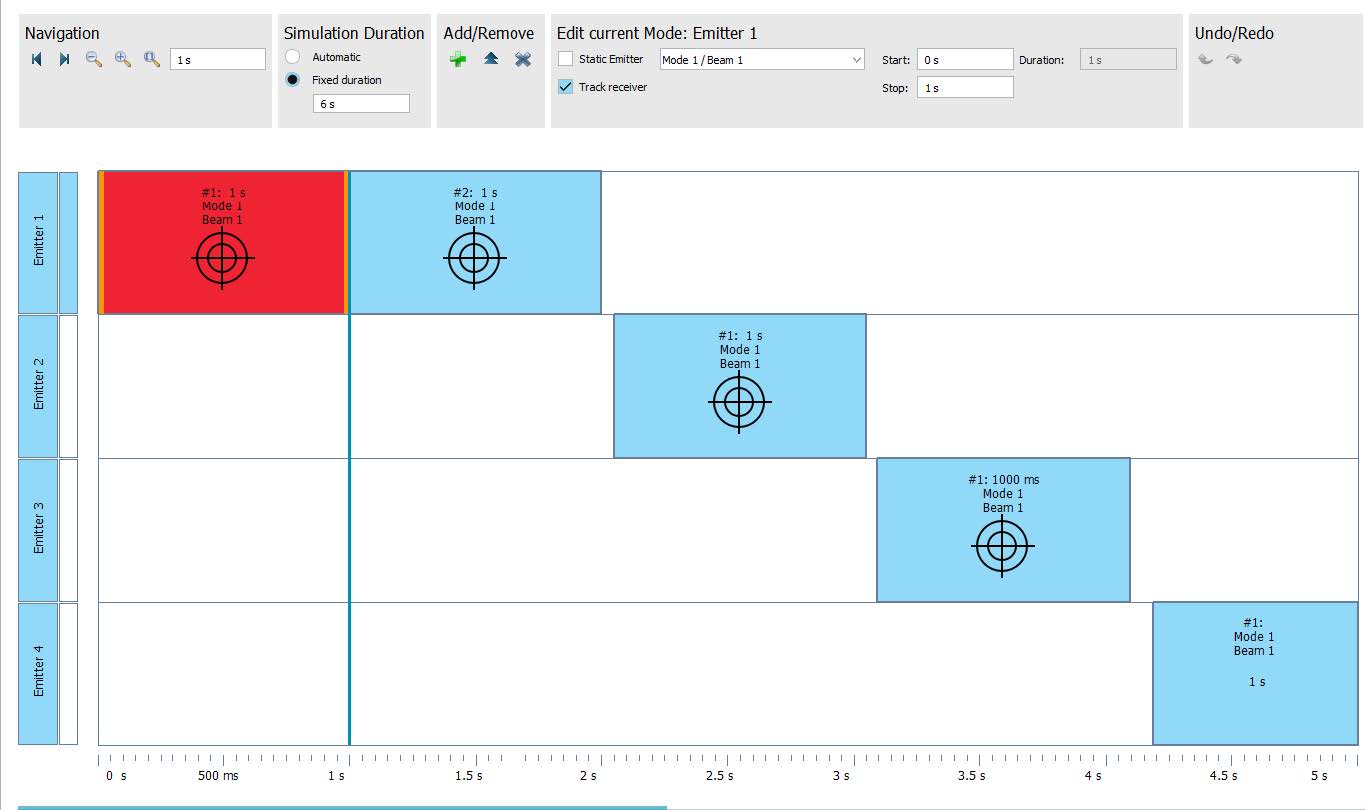

使用 Pulse Sequencer 軟體進行模式排序

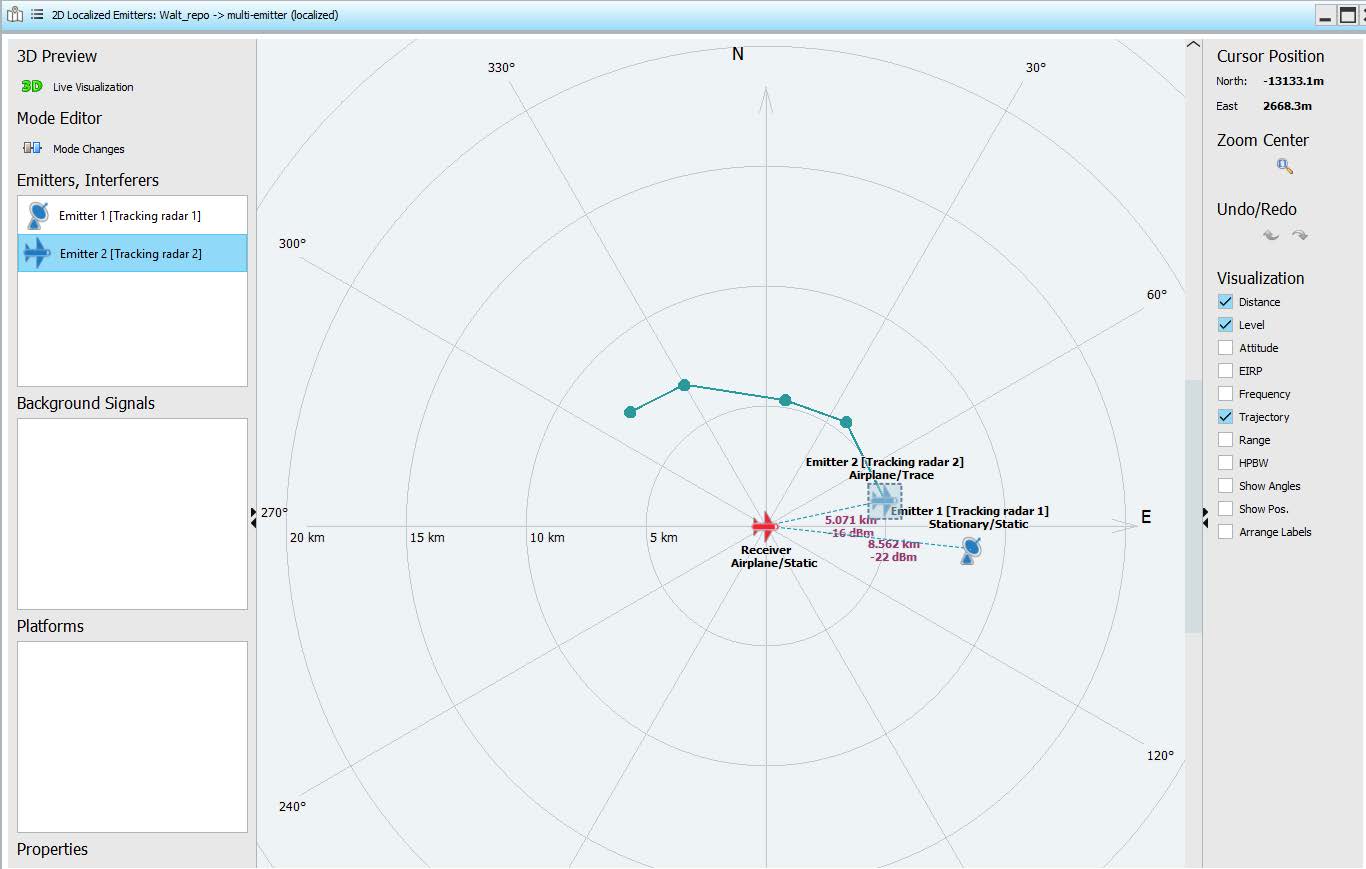

將發射源放置在地圖上，模擬移動平台與軌跡
第二步：高密度多重威脅模擬 (Multi-Emitter Simulation)
當您的 RWR 證明能單獨應對每個敵人後，真正的挑戰才剛開始，真實戰場上，威脅從四面八方而來，訊號密集且相互重疊 (Pulse-on-Pulse)，您的 RWR 能否在這種混亂的電子作戰序列 (EOB) 中，準確地排序、識別並追蹤最高優先級的威脅？

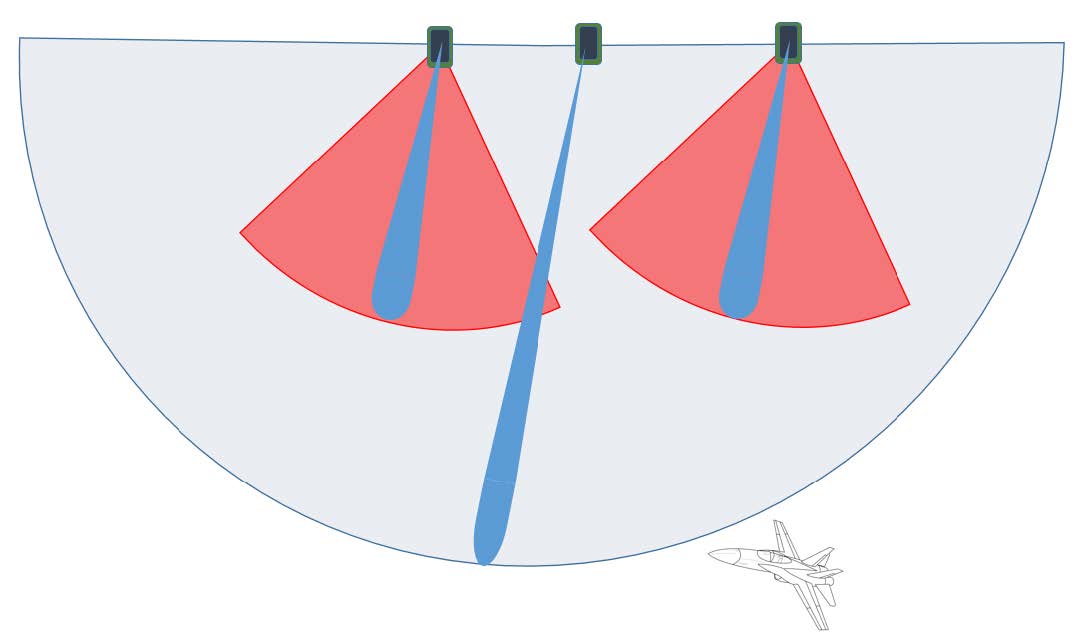

包含兩個追蹤雷達與一個搜索雷達的典型防空系統
傳統上，要模擬這種「脈衝疊加」的情境，需要多台訊號產生器，成本高昂且同步困難，而 R&S®SMW200A 徹底改變了這一切。
- 測試重點：
驗證 RWR 在高密度、脈衝重疊環境下的解交錯 (de-interleaving)、排序與追蹤能力。 - 核心優勢：
R&S®SMW200A 擁有多個獨立的基頻產生器，單機就能同時產生多個時間上重疊的威脅脈衝，用最精簡的硬體，實現最逼真的高密度威脅環境，大幅減少了傳統方法中因「脈衝丟棄 (pulse dropping)」造成的失真。

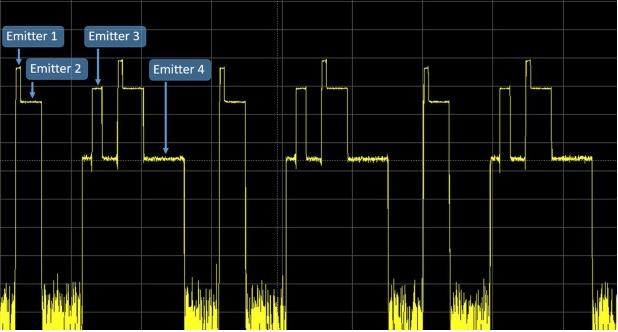

由一台 R&S®SMW200A 產生的四個時間重疊的威脅脈衝
第三步：即時、精準的威脅驗證 (Threat Verification)
這是我們方案中最關鍵的一環，當 RWR 測試失敗時，工程師最大的夢魘就是：「到底是我的接收機有問題，還是測試訊號源不對？」
為了消除這個疑慮，您可以透過「即時裁判」機制將 R&S®SMW200A 產生的訊號一分為二，一路送往待測的 RWR，另一路則送往 R&S®FSW 訊號與頻譜分析儀。

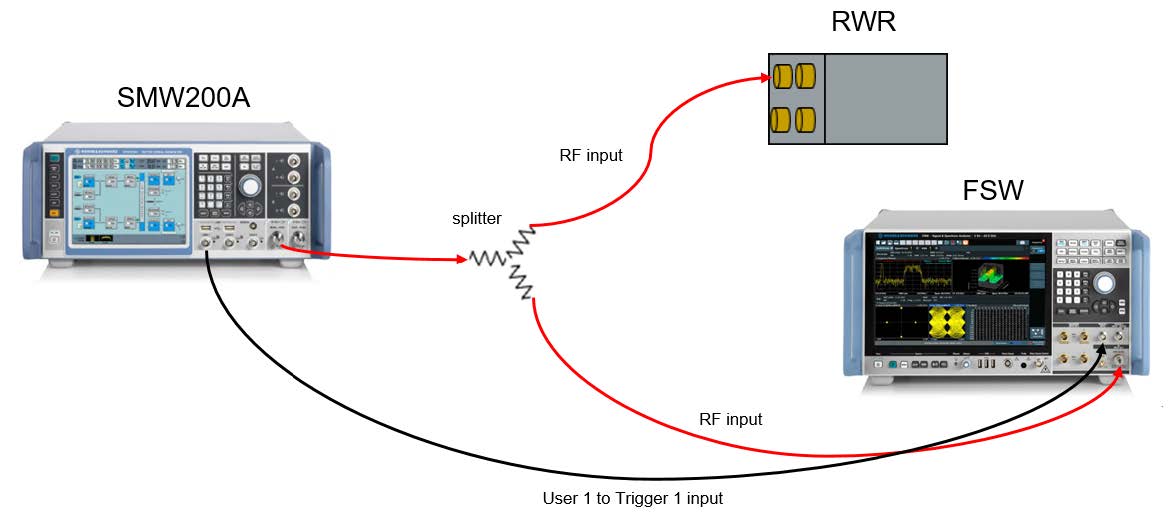

同時進行 RWR 測試與發射源驗證的設置
- 測試重點：
在測試的當下，即時量測並驗證輸入到 RWR 的每一個威脅脈衝的參數（功率、頻率、時序等）是否 100% 準確。 - 核心價值：
R&S®FSW 就像一位公正的裁判，它提供的量測數據就是「地面真相 (Ground Truth)」，這套閉環驗證機制，能讓您在幾分鐘內就釐清問題根源，無需再進行數小時的盲目排錯，大幅提升除錯效率。

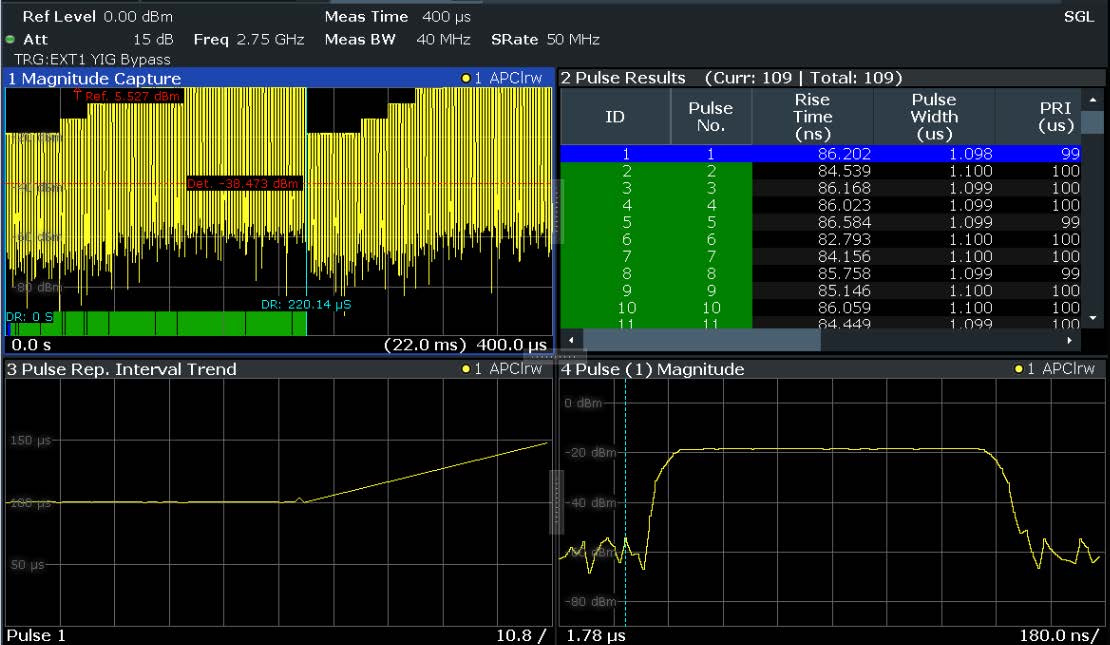

FSW 上的分段脈衝擷取與分析畫面

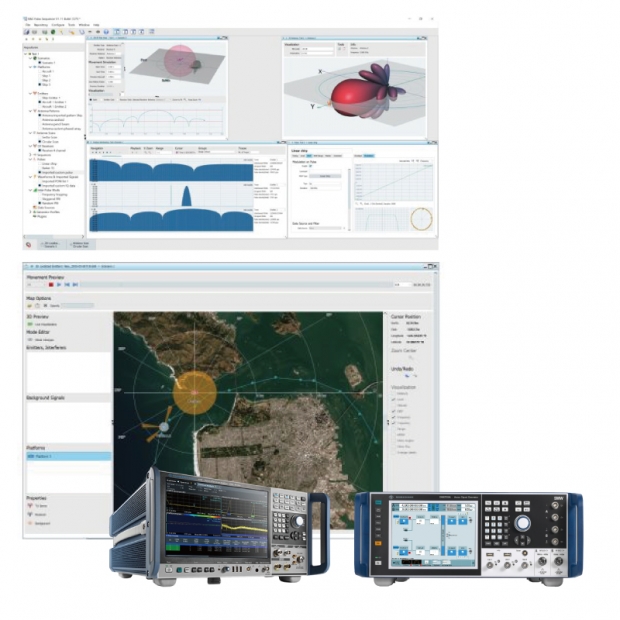

構成解決方案的核心產品鐵三角
R&S® Pulse Sequencer
這套強大的電腦軟體是您所有測試場景的大腦，從簡單的脈衝序列，到包含多個移動平台的複雜動態場景，您都可以在圖形化介面上輕鬆定義、預覽與管理，它能與我們的訊號產生器無縫協作，將您的戰術想定，轉化為精準的射頻訊號。
R&S®SMW200A 向量訊號產生器 - 最高擬真度威脅產生器
R&S®SMW200A 是產生高品質威脅訊號的核心，它不僅擁有比待測接收機更優異的射頻性能，確保訊號純淨無瑕，其獨特的多基頻架構，更是實現高密度「脈衝疊加」場景的關鍵，一台 SMW200A 就能完成過去需要多台儀器才能實現的複雜模擬。

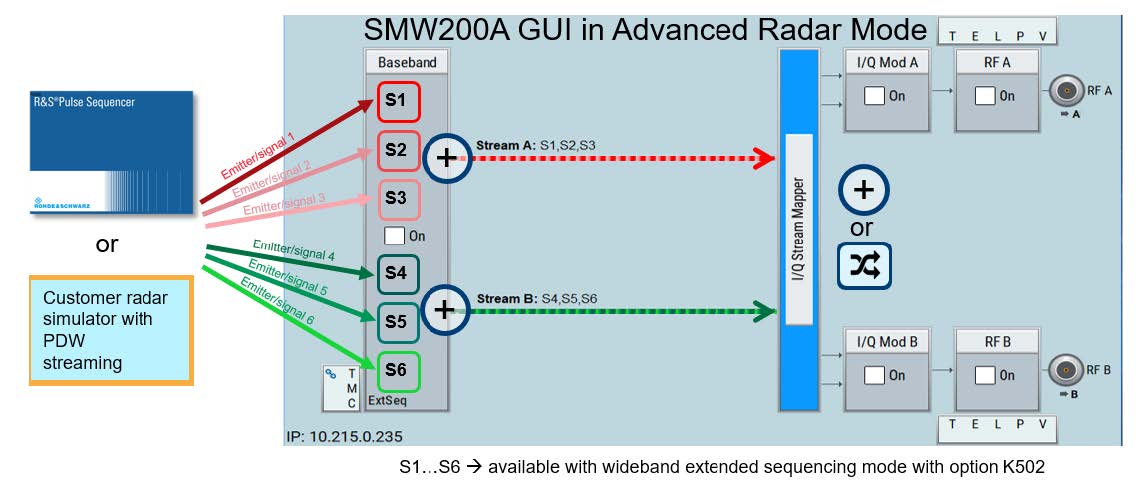

SMW200A 控制多個獨立基頻產生器的介面
R&S®FSW 訊號與頻譜分析儀 - 公正的裁判與分析儀
R&S®FSW 以其無與倫比的低相位雜訊和市場上最佳的靈敏度，為您的測試提供最可靠的驗證。當您需要確認威脅訊號的每一個細節時，FSW 的 K6 脈衝量測應用能提供最精準、最深入的分析，是您釐清問題、確保測試有效性的最終仲裁者。
