GNSS 接收器抗干擾測試解決方案
輕鬆應對歐盟 RED 指令與 CE 認證挑戰
透過一套可擴展的自動化測試系統，精準驗證 GNSS 接收器在複雜電磁環境下的韌性，滿足 ETSI EN 303 413 標準要求
測試 GNSS 接收器時面臨著哪些不同以往的挑戰？
隨著 5G 與物聯網 (IoT) 服務的普及，過去相對乾淨的 GNSS 鄰近頻段，現今已被各種高功率訊號佔用，這對許多（不僅是低成本的）抗干擾能力不足的 GNSS 接收器構成了嚴峻的挑戰，這種情況不僅影響定位服務的穩定性，也阻礙了監管機構將這些頻段分配給新的行動寬頻服務，與頻譜高效利用的目標背道而馳。
為提升頻譜使用效率，歐盟委員會的無線電設備指令 (RED 2014/53/EU) 第 3.2 條早已明確要求，所有 GNSS 接收器都必須確保具備抵禦鄰近頻段（合法）干擾的特定韌性；此指令要求所有類型的 GNSS 接收器（包含導航裝置、行動裝置、GPS 手錶、高階量測儀器及其他使用 GNSS 的設備）都必須通過認證，並遵循 ETSI EN 303 413 標準的最新適用版本來滿足此要求。
因此，自 2017 年 6 月 13 日起，所有在歐盟銷售的接收器都必須證明其符合此指令，才能取得 CE 標誌；GNSS 接收器製造商可以自行認證其產品的合規性，或將其送至公告機構（經認可的測試實驗室）進行測試。
我們的解決方案

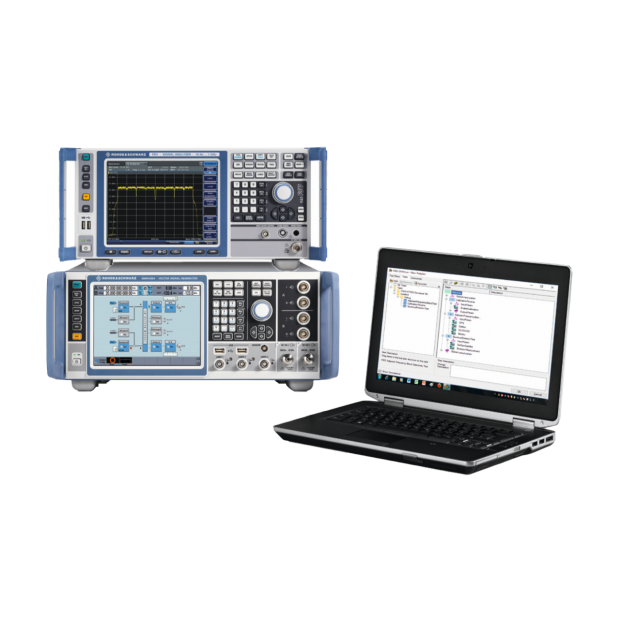

R&S GNSS-RxT 測試系統是一套可擴展且可重複使用的解決方案，專為滿足多樣化的 GNSS 接收器測試市場而設計；無論待測物為何，測試核心都在於 GNSS 接收器的雜散與鄰近頻段選擇性測試，並優先採用傳導式測試方法。
方便易用的圖形化使用者介面 (GUI)

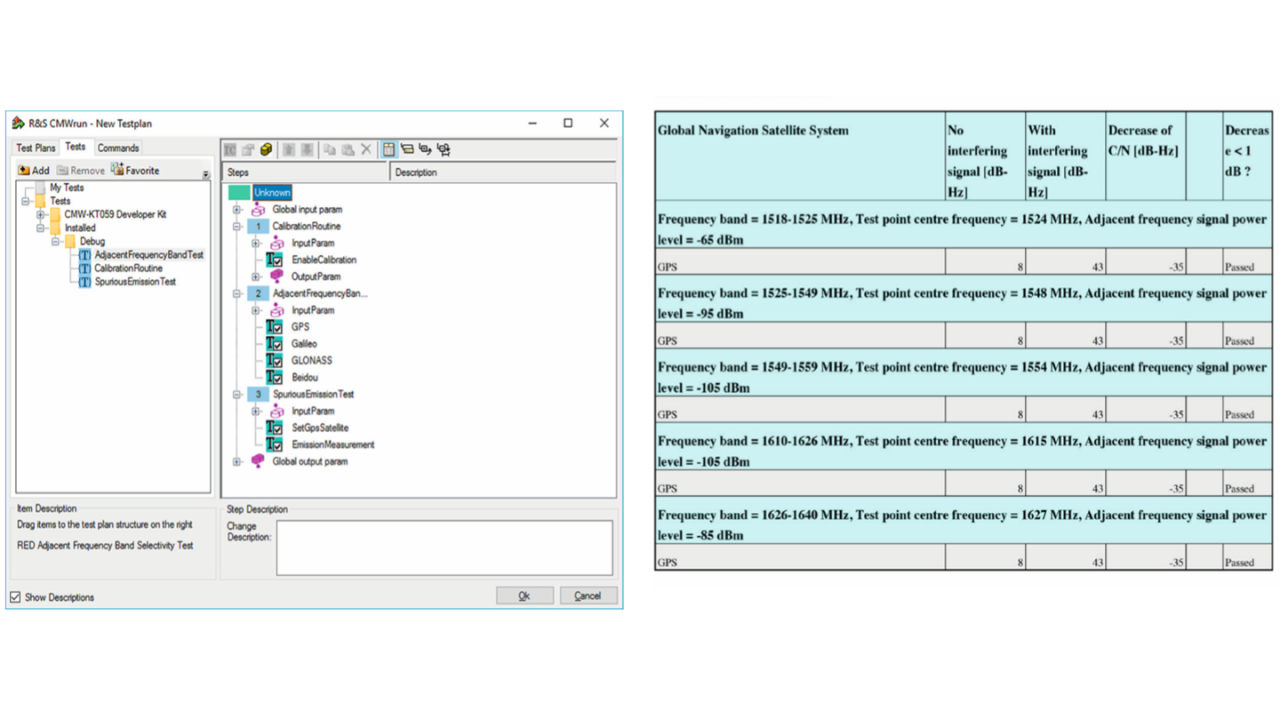

測試案例可透過廣受好評的 R&S CMWrun GUI 輕鬆執行與參數化；R&S CMWrun GUI 內建的自動化功能可加速測試時間並提供舒適的操作體驗，此 GUI 也同樣應用於 eCall 和 ERA Glonass 等其他應用中。
測試 GNSS 接收器雜散發射
與任何電子設備一樣，設計上的缺陷可能導致本地振盪器或時脈產生雜散發射；為排除對其他設備的潛在危害，EN 303 413 標準強制要求分析 30 MHz 至 8.3 GHz 的頻譜，這與 EN 300 328 中針對 2.4 GHz ISM 頻段的要求相似。
測試 GNSS 接收器鄰近頻段選擇性
透過 R&S GNSS-RxT 可執行以下全自動且可靠的量測：
- 在鄰近頻段無干擾源下的 C/N0 值 vs. 在鄰近頻段有干擾源下的 C/N0 值
- 干擾源訊號為一個 1 MHz 加窗的白高斯雜訊 (white Gaussian noise) 訊號
- 最接近的干擾頻率為 1554 MHz 與 1615 MHz，功率均為 –105 dBm
- 在 1524 MHz 時的最高干擾源功率為 –65 dBm
- 若接收器支援，可涵蓋 L1、L2 和 L5 頻段，以及 GPS、Glonass、BeiDou、Galileo、SBAS

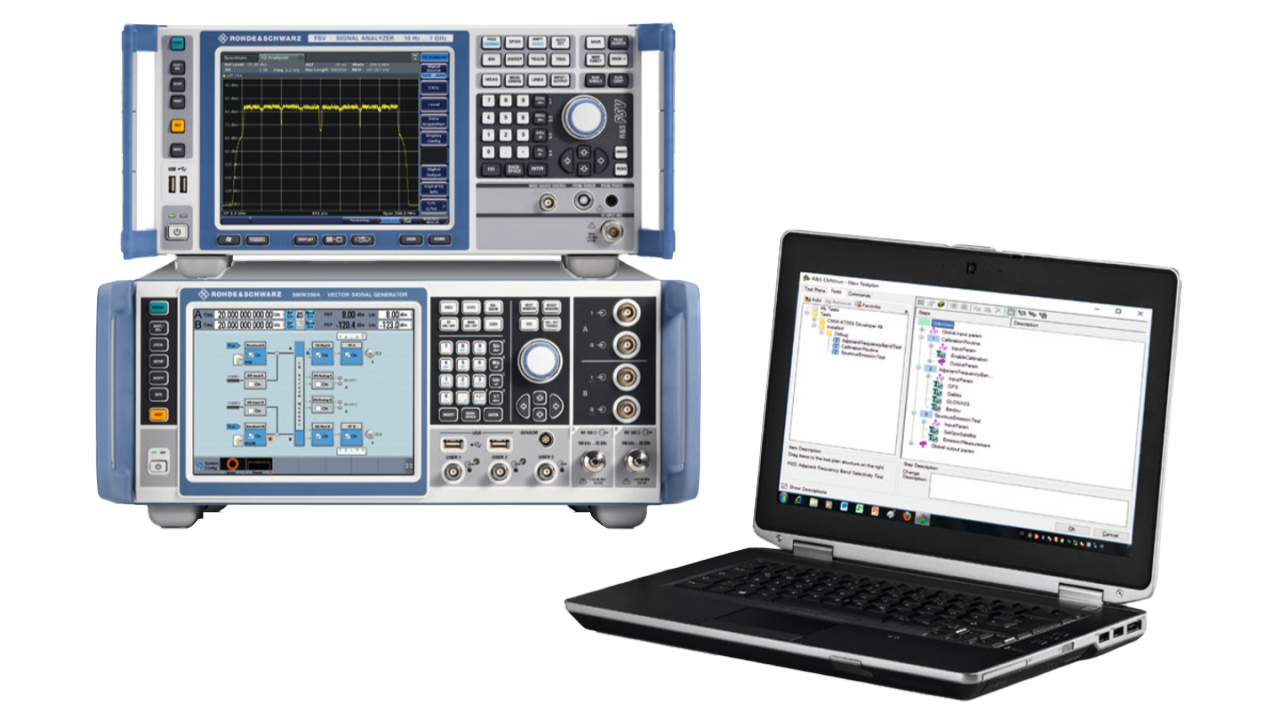

所需設備
- R&S FSV 頻譜分析儀 (已用於 R&S TS8997 WLAN 測試系統中)
- R&S SMW 雙通道向量訊號產生器 (與 R&S TS8997 WLAN 測試系統相容)
- 執行測試案例的個人電腦 (PC)
- 線纜組 (包含合路器與數條纜線)
支援的技術
- GPS
- Glonass
- BeiDou
- Galileo
- L1, L2, L5
為何選擇我們？
- 一站式採購，由單一來源提供統包解決方案
- 完整涵蓋 EN 303 413 (鄰近頻段選擇性與雜散發射)
- 支援具備 NMEA 功能裝置的自動化
- 支援 Android 裝置的自動化
- 可擴展的尺寸與便攜式設計
- 易於使用的 GUI
- 自動化校準程序
- 可與 R&S TS8997、R&S TS-LBS 等其他應用共用硬體，降低資本支出 (CAPEX)
- 可重複用於 EN 300 328 / EN 301 893 等其他 RED 測試
- 可擴展至輻射測試
- 自動產生測試報告
- 採用高精準度的 Rohde & Schwarz 訊號產生器與頻譜分析儀
相關產品

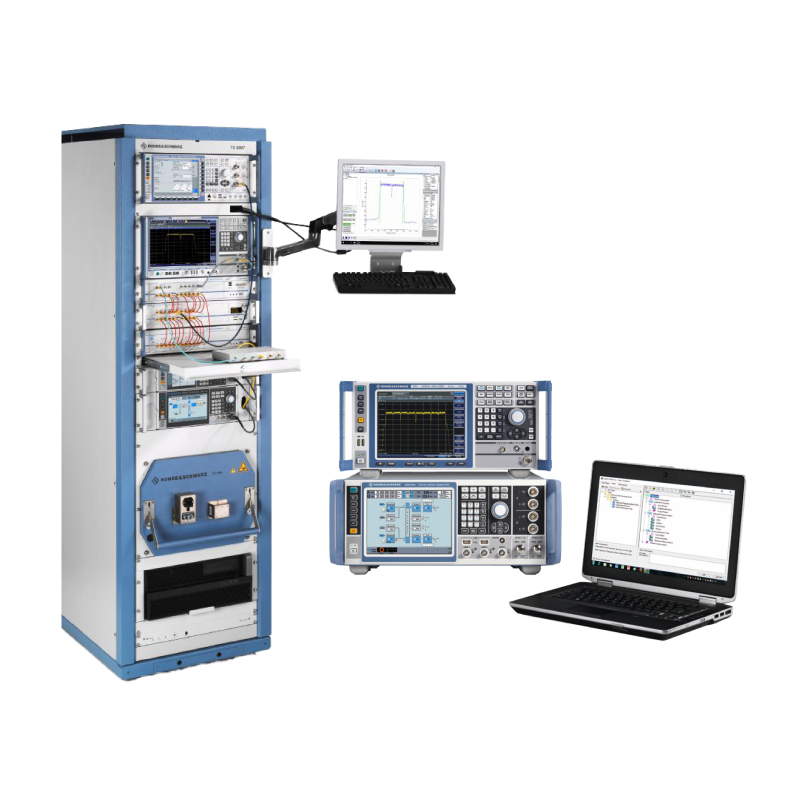

R&S TS8997 無線量測系統
針對 ISM 頻段的 ETSI 與 FCC 設備，提供市場上自動化程度最高的法規測試系統
R&S TS8997 是市場上最知名的無線量測系統，專為遵循 ETSI 與 FCC 標準的法規測試而設計，其涵蓋的標準包括：
- EN 300 328
- EN 301 893
- EN 303 687
- EN 300 220-2
- EN 302 502
- FCC §15.247
- FCC §15.407
此系統的核心是 R&S OSP-B157W8 PLUS 7.5 GHz 模組，具備多達八個通道，並採用固態繼電器 (SSR) 架構的印刷電路射頻交換板，它允許對所連接的待測物 (DUT)（最多八個埠）進行彈性操作，可用於功率量測、透過內建的衰減器、耦合器和合路器進行訊號處理，並結合 R&S OSP-B157WX 將射頻訊號切換至高達 40 GHz 的量測儀器，整個過程由 R&S WMS32 軟體進行控制。
主要特點
- 針對 ISM 頻段設備的法規測試，提供領先的平台
- 從研發 (R&D) 到一致性 (conformance) 測試，提供一致的射頻測試方法
- 涵蓋 ETSI 與 FCC 對無線設備的法規測試要求
- 在數百套測試系統中得到驗證的可靠性
- 透過自動化實現最高效率的軟體平台
R&S FSV3000 訊號與頻譜分析儀
透過快速、簡易的設定，迅速取得量測結果
R&S FSV3000 訊號與頻譜分析儀只需一鍵即可執行量測，利用事件觸發動作來擷取訊號，並透過 SCPI 記錄器簡化腳本程式設計，從而快速設定複雜的量測；此外，其高速的量測速度，能為生產應用帶來高傳輸量的另一大優勢。
主要特點
- 頻率範圍從 10 Hz 至 4、7.5、13.6、30、44、50 GHz
- 分析頻寬高達 200 MHz
- 在 10 kHz 偏移 (1 GHz) 下的 SSB 相位雜訊為 –114 dBc/Hz
- 具備多點觸控、SCPI 記錄器和事件觸發功能的 GUI
- 提供包含 5G NR 在內的類比與數位訊號分析選項
R&S CMWrun 序列軟體
專為 R&S CMW 平台設計的直觀易用自動化工具
R&S CMW 是領先的多重標準使用者設備 (UE) 測試平台，被全球的網路營運商、測試實驗室、手機供應商和晶片組製造商廣泛採用；R&S CMWrun 自動化軟體則能滿足在 R&S CMW 上對無線設備執行遠端控制測試序列的所有需求，涵蓋研發、品質保證、生產和服務等各個階段；R&S CMWrun 序列軟體具備直觀的圖形化使用者介面，讓測試序列的配置變得簡單明瞭，完全無需程式設計或程式碼編譯；測試結束後，系統會自動產生一份易於閱讀的測試報告，內容包含限制值、測試結果和判定。
主要特點
- 支援 R&S CMW 家族所有標準的多重技術解決方案
- 純 GUI 操作，無需程式設計，無需程式碼編譯
- 在單一工具中完成測試建立、參數化、執行與分析
- 完整的測試腳本與 DUT 自動化（自有 ADB/Android APP 用於 iPerf/FTP）
- 可透過 LAN、GPIB 介面或 USB 進行 SCPI 遠端控制
