BCI 大電流注入測試解決方案

符合 ISO 標準的自動化 EMC 抗擾度測試系統

從訊號產生、功率放大到軟體控制，我們提供小型化且高度整合的測試平台，精準執行汽車電子與其他產業的傳導抗擾度驗證

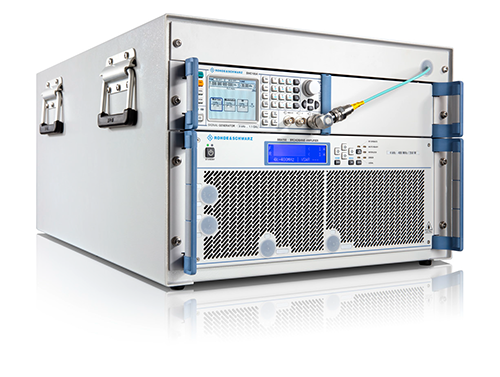

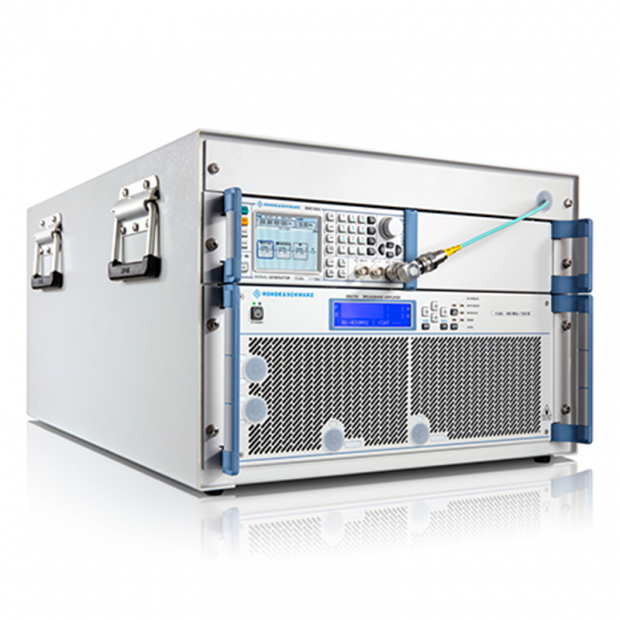

對於傳導抗擾度測試，電磁相容性 (EMC) 實驗室需要一個能在特定頻率下驅動高射頻功率的測試訊號源，R&S 提供了一套小型化的解決方案，其整合了訊號產生器、功率高達 350 W 的射頻固態放大器、功率感測器以及測試軟體，完整涵蓋 4 kHz 至 400 MHz 的頻率範圍。

測試任務

大電流注入 (Bulk Current Injection, BCI) 是遵循 ISO11452-1 與 ISO11452-4 標準的傳導抗擾度測試方法，其利用一個電流注入探棒，在待測物 (DUT) 的線束上感應出電流（亦即干擾），ISO11452-4 標準規範了兩種 BCI 測試方法，分別是替代法 (substitution method) 與閉迴路法 (closed loop method)。

Rohde & Schwarz 解決方案

R&S 提供一套穩定可靠且設計小型化的解決方案，用以執行傳導抗擾度測試，完整支援替代法與閉迴路法；為產生所需的測試訊號，此解決方案採用 R&S SMB100B 或 R&S SMCV100B 訊號產生器，可提供 4 kHz 至 400 MHz 頻率範圍內的 AM 調幅測試訊號。

訊號鏈的後端則由 R&S BBA150-AB 系列的寬頻放大器提供必要的連續波 (CW) 輸出功率；R&S BBA150-AB 寬頻放大器屬於單頻段、高線性的 A 類 (class A) 固態放大器，能夠處理 RF 輸出端的高失配 (High Mismatch) 情況，並根據測試配置與測試功率等級的需求，提供 75 W、125 W、160 W、200 W 與 350 W 等不同輸出功率的型號。

在執行替代法與閉迴路法的校準和測試過程中，需要兩到三個功率計來監控各種功率位準（例如正向功率、反向功率）；為此，此小型化測試系統整合了 Rohde & Schwarz 的 R&S NRP6AN 高階平均功率感測器，其中兩個感測器可連接至放大器內建的 R&S BBA-B140 RF 定向耦合器或外部的 R&S DDC25-AB55 校準定向耦合器。

透過 Rohde & Schwarz 的 R&S EMC32 與 R&S ELEKTRA EMS 測試軟體套件，可實現包含 DUT 監控在內的全自動校準與測試，並在測試完成後產生一份包含所有必要資訊的測試報告。

測試應用

校準

無論採用哪種方法，第一步都是將注入探棒安裝在校準夾具上，進行測試電流的校準，測試軟體將記錄正向功率，並可選擇性記錄反向功率。

替代法

大多數 OEM 廠商在 BCI 測試中都要求採用替代法，這種方法會將校準過程中記錄的正向功率施加到 DUT 上，R&S BBA150-AB75 固態放大器足以滿足幾乎所有的測試要求，並可選用一個監控探棒在測試期間量測電流。

具備功率限制的閉迴路法

採用此方法時，會在電流注入探棒和 DUT 之間插入一個電流量測探棒；測試期間，系統會遞增地提高校準時記錄的正向功率，並量測注入的電流，當量測到的電流達到測試位準，或正向功率達到功率限制時，測試軟體便會跳至下一個頻率點，此處的功率限制值為校準期間所記錄正向功率的四倍，而 R&S BBA150-AB125 是此應用的最佳選擇。

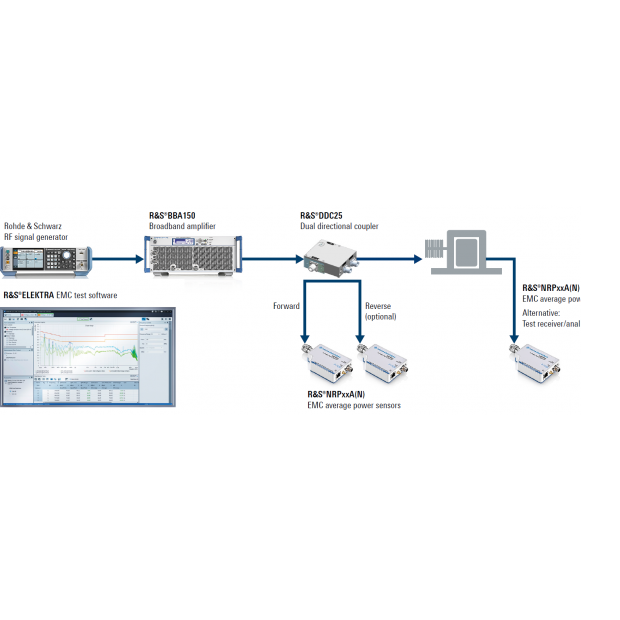

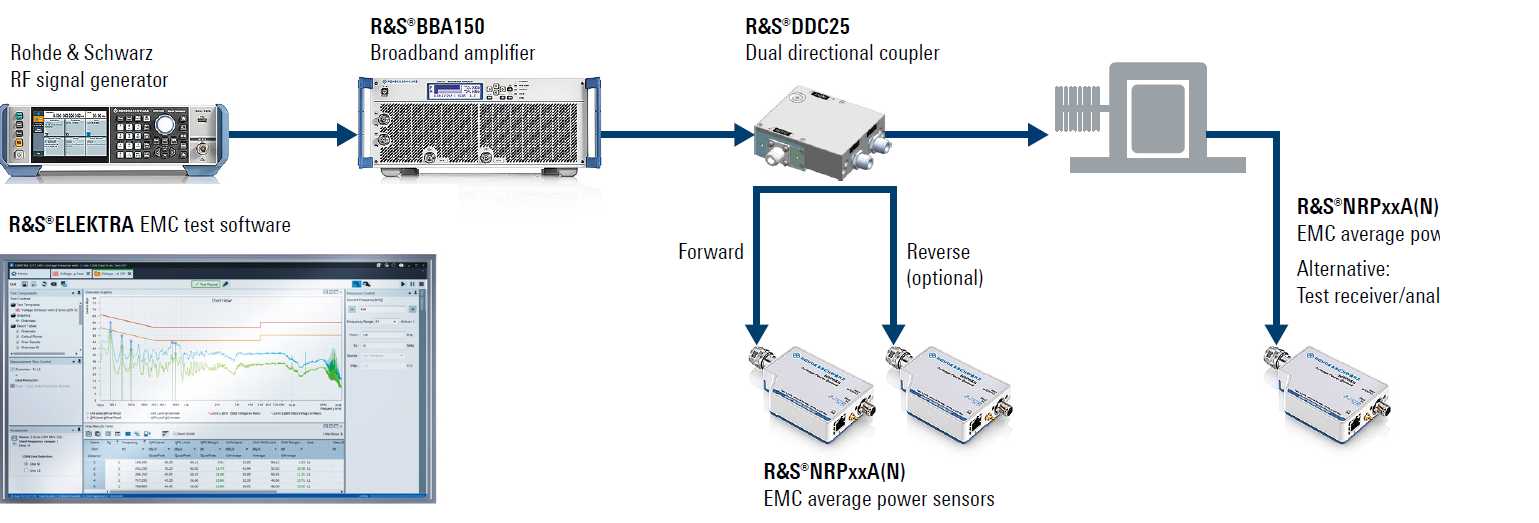

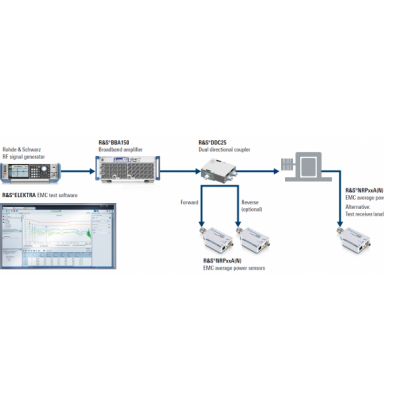

校準測試配置範例


訂購資訊

相關產品

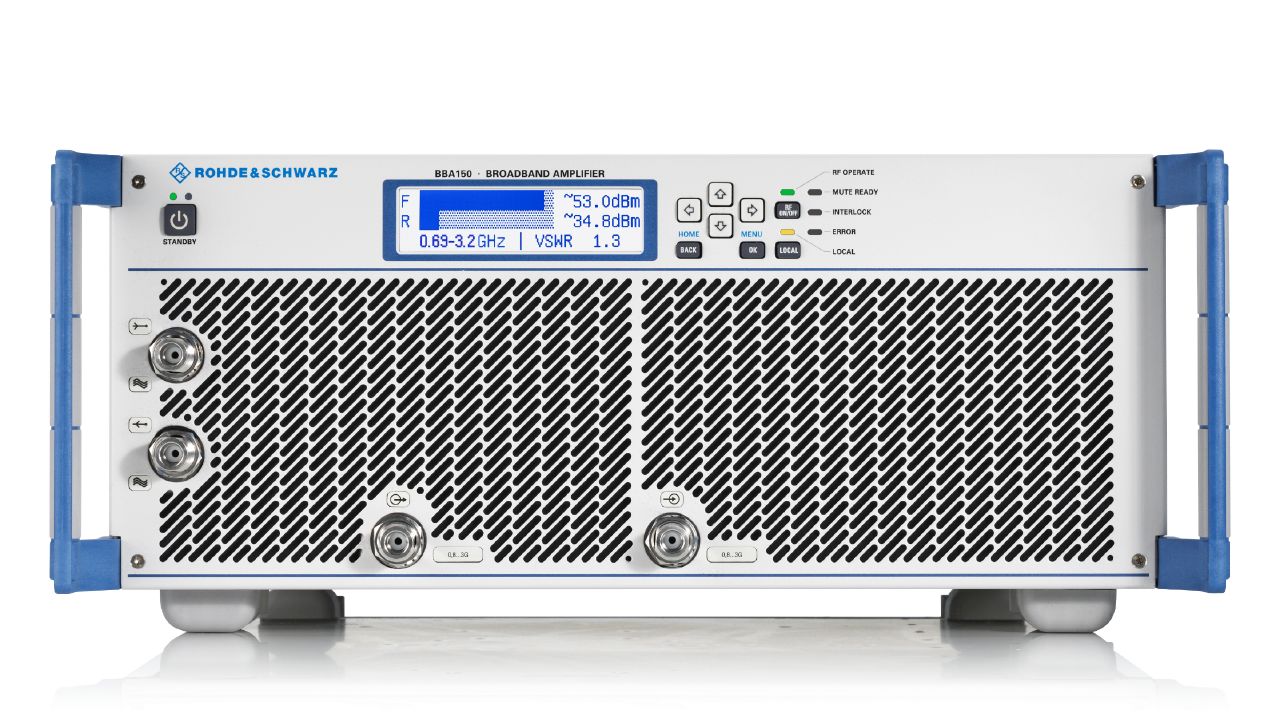

R&S BBA150 寬頻放大器

4 kHz 到 6 GHz 具備高功率密度的卓越 EMC 專業放大器

R&S BBA150 寬頻放大器總共涵蓋五個頻段：9 kHz 至 250 MHz、4 kHz 至 400 MHz、80 MHz 至 1 GHz、0.69 GHz 至 3.2 GHz 以及 2.5 GHz 至 6 GHz，可用於處理多種應用，包含高達 6 GHz 的各種 EMS 量測標準；在工業環境中，R&S BBA150 寬頻放大器適用於品質保證中的開發與產品驗證測試，以及零組件的開發與生產，其他應用領域還包括研究、物理工程和通訊；其小型化和模組化的設計，允許在 4HU 的桌上型設備或 19 吋機櫃中進行單頻段或多頻段配置，以實現高功率輸出。

主要特點

• 頻率範圍介於 4 kHz 與 6 GHz 之間
• 在 1dB 壓縮點下的輸出功率介於 15 W 與 3000 W 之間
• 100% 失配容忍度
• 適用於振幅、頻率、相位、脈衝和 OFDM 調變
• 豐富的切換選項，可用於彈性的系統配置

BBA150 型錄下載 >

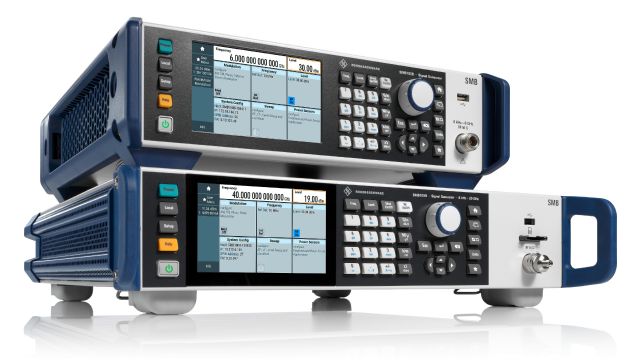

R&S SMB100B 射頻與微波訊號產生器

此機種在小型化的尺寸中，完美結合了效能與實用性

R&S SMB100B 類比訊號產生器在極小的體積中結合了高效能與多功能性，其具備出色的頻譜純淨度和極高的輸出功率，並擁有全面的功能與非常簡易的操作介面；R&S SMB100B 類比射頻訊號產生器（3/4 19 吋寬）的頻率範圍為 8 kHz 至 1、3 和 6 GHz，而 R&S SMB100B 類比微波訊號產生器（19 吋寬）的頻率範圍則為 8 kHz 至 12.75、20、31.8 和 40 GHz。

主要特點

• 頻率範圍從 8 kHz 至 1, 3, 6, 12.75, 20, 31.8 和 40 GHz
• 出色的單旁波帶 (SSB) 相位雜訊，在 10 GHz 且偏移 20 kHz 時 < –112 dBc (量測值)
• 極低的寬頻雜訊，依頻率範圍不同，有時遠低於 < –145 dBc (量測值)
• 在 1 GHz 時最高輸出功率達 34 dBm，在 20 GHz 時為 25 dBm，在 40 GHz 時為 19 dBm（均為量測值）
• R&S SMB100B 射頻訊號產生器 (1/3/6 GHz) 具備 2 HU 高、3/4 19 吋寬的小型化尺寸，而 R&S SMB100B 微波訊號產生器 (12.75/20/31.8/40 GHz) 則為 19 吋寬

SMB100B 型錄下載 >

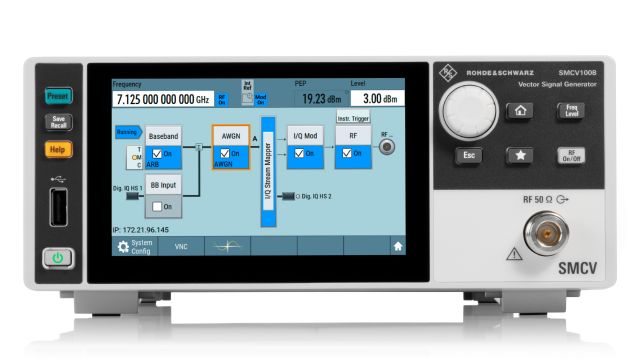

R&S SMCV100B 向量訊號產生器

此機種在應用與生產中提供最高的彈性

R&S SMCV100B 向量訊號產生器是首款適用於汽車、廣播、導航和無線應用的多重標準平台，這使得 R&S SMCV100B 在從實驗室到生產線，以及任何需要不同技術整合的場合中，都展現出其獨特的應用價值。

主要特點

• 適用於廣播、導航、蜂巢式和無線應用的多重標準平台
• 完全由軟體選項定義的向量訊號產生器，配備 5 吋觸控螢幕
• 從 4 kHz 到 7.125 GHz 的現代化射頻訊號產生概念
• 高達 +25 dBm 的高輸出功率
• 高達 240 MHz 的調變頻寬

SMCV100B 型錄下載 >
