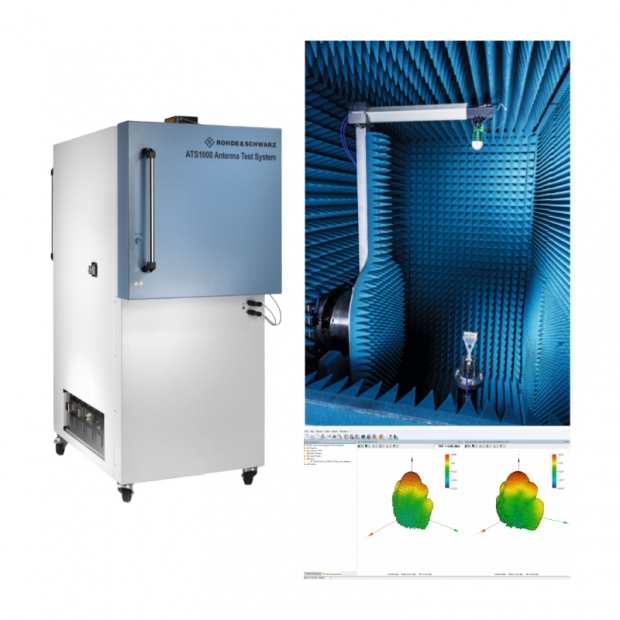

R&S ATS1000 天線測試系統
應對 5G 毫米波 OTA 測試挑戰的精準解決方案
從研發到產線，R&S ATS1000 天線測試系統 - 行動式隔離腔室 - 提供從 18 GHz 到 87 GHz 的寬頻測試範圍，實現快速、可靠的遠場與近場天線特性分析；R&S ATS1000 行動式隔離腔室提供 18 GHz 至 87 GHz 的寬廣頻率範圍與 >50 dB 隔離度，支援 5G 天線的近場至遠場轉換 (NF to FF) 量測、波束成形與 OTA 效能特性分析。
測試任務
測試 5G 天線時面臨著與以往不同的挑戰，其寬廣的頻率範圍、更多的天線元件數量，以及缺乏傳統的外部射頻連接器等特性，都使得 5G 天線的特性分析 (characterization) 變得極具挑戰性，為了全面評估 5G 的空中下載技術 (OTA) 效能，例如波束特性、共存性測試，以及近場與遠場量測，快速且精準的天線輻射圖形量測至關重要。
Rohde & Schwarz 解決方案
R&S ATS1000 天線測試系統是一套行動式隔離腔室解決方案，可滿足多樣化的天線測試市場需求，無論待測物 (DUT) 是基地台天線、5G 終端使用者裝置、物聯網穿戴式裝置或雷達模組，天線量測的核心都在於資料、速度與可靠性。

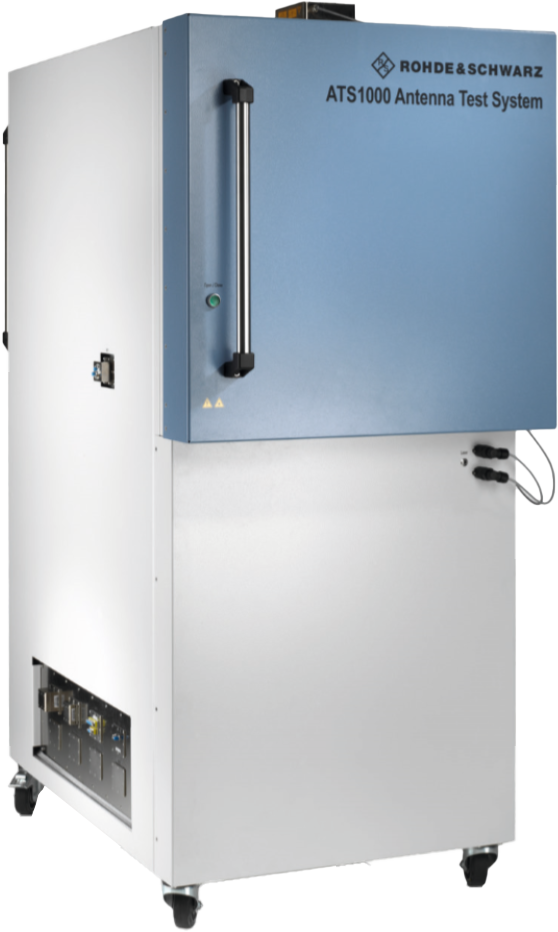

R&S ATS1000 天線測試系統
測試現有與未來的技術
5G 的挑戰之一是在公分波 (cmWave) 與毫米波 (mmWave) 頻率下進行大規模 MIMO (massive MIMO) 與波束成形 (beamforming) 測試，因為 5G 所考量的頻段以及諧波與雜散發射測試範圍從 24 GHz 延伸至 90 GHz，而現有技術如 LTE、GSM、WLAN、Bluetooth 、NB-IoT、Lora、Zigbee 及其演進版本（例如 LTE-A、IEEE 802.11ad）在 5G 時代將繼續扮演重要角色，R&S ATS1000 在 18 GHz 至 87 GHz 的超寬頻率範圍內，提供了一個高度隔離的環境。
遠場掃描器與 3D 輻射圖形
R&S ATS1000 的設計彈性使其具備可自訂的量測距離，即便在一個可從實驗室移動到生產環境的小型化配置中，也能夠執行遠場 (far field) 量測。
NF 至 FF 轉換
當空間尺寸成為考量重點，且量測需要在近場 (near field) 執行時，R&S ATS1000 能夠在極短的量測時間內，提供與遠場高度相關的結果，這得益於其高精度定位器以及全新的 R&S AMS32 軟體選項，可進行近場至遠場 (NF to FF) 轉換。

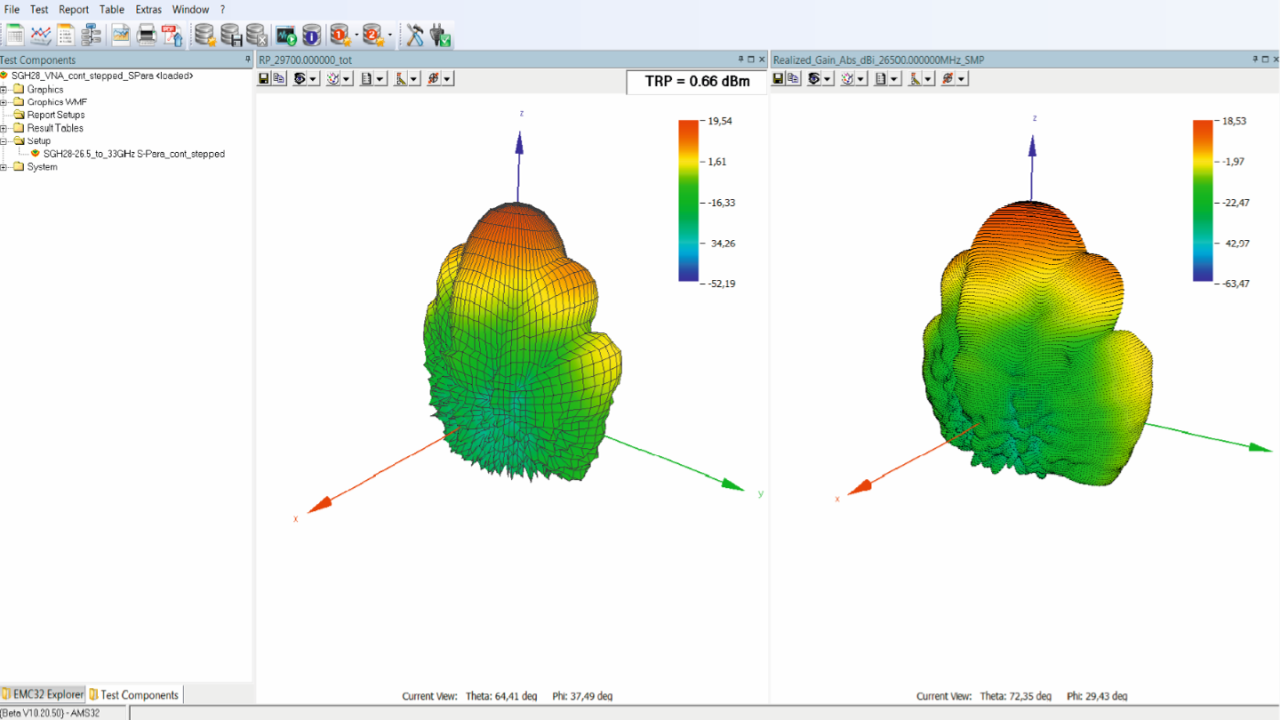

R&S®AMS32 空中下載技術 (OTA) 效能量測軟體：近場至遠場 (NF to FF) 轉換
對應的應用領域
無線通訊與汽車市場的營運商、製造商及認證機構，都需要一套可用於診斷、型式認證與生產的可行解決方案，R&S ATS1000 是貫穿整個流程的完美組合。
優勢與主要特點
- 專為行動性設計：包含輪子，可輕鬆放置於 19 吋機櫃旁
- 頻率範圍：18 GHz 至 87 GHz
- 在整個頻率範圍內提供 > 50 dB 的隔離效益
- 4 GHz 至 87 GHz 寬頻量測天線，具備極低的雷達截面積
- 彈性的測試情境：整合高精度錐形切割定位器或多重量測天線
- 快速且精準的天線特性分析
- 被動式（振幅與相位） 與 主動式（TRP、EiRP、TIS、EiS、EVM） 天線量測
- 透過 R&S AMS32 測試量測與控制軟體進行 NF 至 FF 轉換
- 透過螺旋掃描（雙軸旋轉） 達成極快速的量測

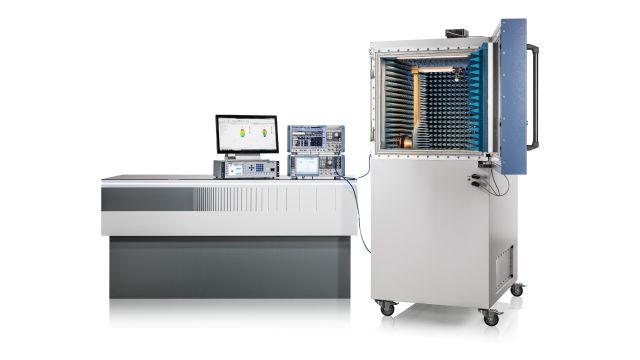

- 一站式天線量測方案：R&S ATS1000 腔室、R&S AMS32 軟體、測試儀器

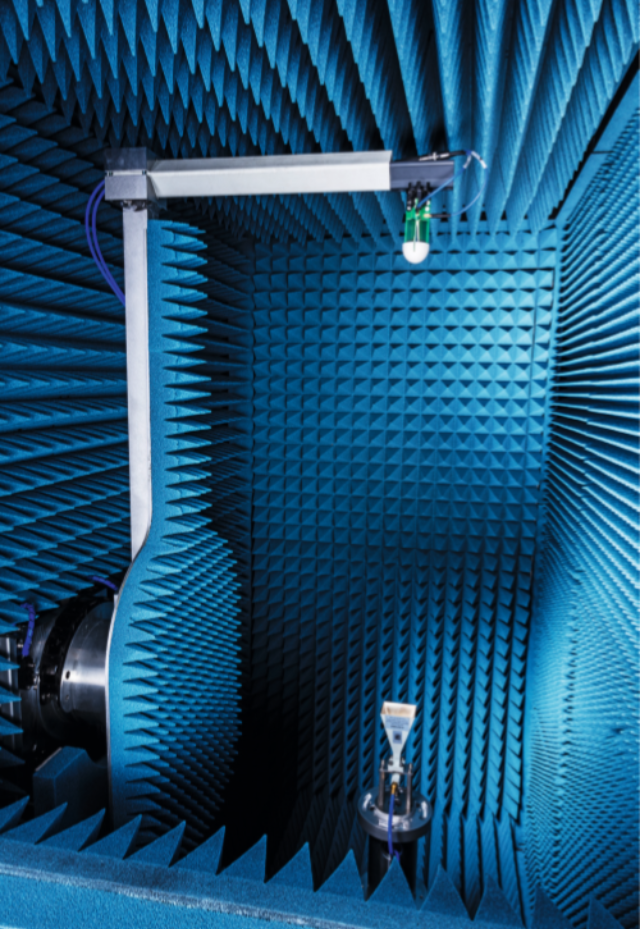

R&S®ATS1000 及其整合式高精度定位器
相關產品
R&S®ATS1000 天線測試系統
在小型化空間中實現毫米波天線與裝置的特性分析
這套系統不僅支援主動式與被動式裝置的量測，同時也支援極端溫度測試，5G 的核心是利用高頻毫米波頻段實現大量的資料傳輸、速度與可靠性，而缺乏傳統的外部射頻連接器則讓 5G 天線的特性分析 (characterization) 充滿挑戰，因此 5G 天線、晶片組和使用者設備的製造商以及無線市場的營運商，都需要一套可用於研究、診斷、除錯和型式認證的可行解決方案。
主要特點
- 腔室與探測天線的頻率範圍：18 GHz 至 87 GHz
- 直接遠場系統，靜區 (quiet zone) 尺寸為 5 公分
- 專為極致的小型化與行動性而設計
- 極為快速且精準的 3D 天線特性分析
- 高達 87 GHz 的頻率下，隔離效益大于 50 dB
