R&S O-RAN 無線電單元（O-RU）能效驗證解決方案
精準驗證 O-RAN 無線電單元的能源效率
開放式無線接取網路（O-RAN）的無線電單元（O-RU）是 5G 網路高功耗的主要來源之一，因此在不犧牲 O-RAN 架構創新優勢的前提下，提升 O-RU 的能源效率成為首要任務。
儘管 5G 的資料傳輸效率普遍認為遠高於 4G，但由於蜂巢式網路必須支援更高的資料傳輸速率，預期總體能耗仍將顯著上升；在無線接取網路（RAN）的總功耗中，O-RU 是最關鍵的因素，約佔 60% 至 80%，因此整體的優化目標，是在不犧牲 O-RAN 的雲端化與分散式架構等創新優勢下，最佳化其能源效率，同時，一個高能源效率的 O-RAN 仍需為網路使用者提供高品質的服務（QoS，Quality of Service）。

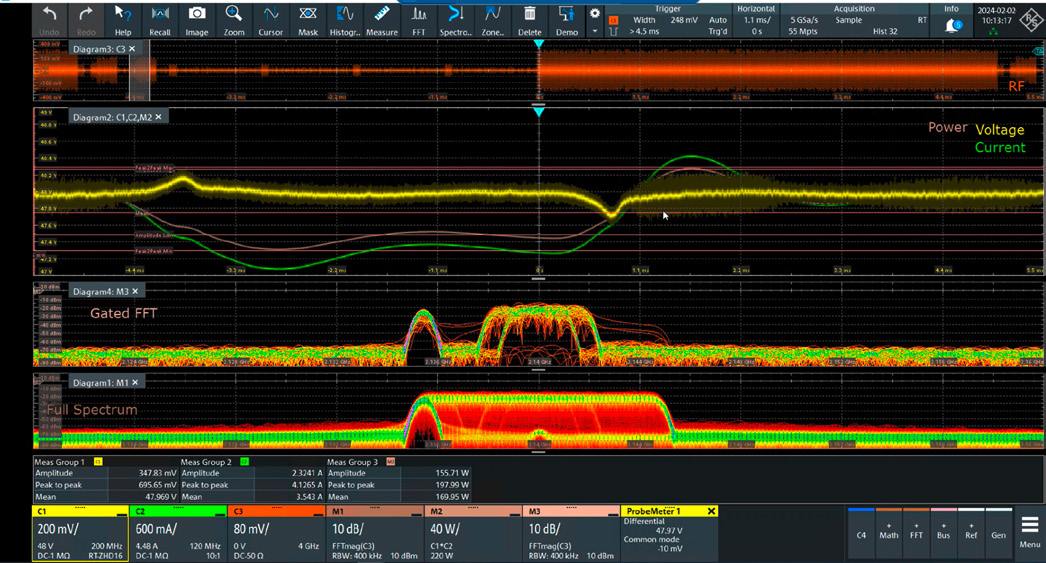

使用 R&S®RTO6 示波器追蹤 O-RU 的快速負載變化，當 5G NR 訊號從同步訊號區塊（SSB，低流量負載）切換至全部分配與 TX 模擬高流量負載時，功率會隨之提升（綠色曲線）（上方圖表）。
Rohde & Schwarz 解決方案
Rohde & Schwarz 與 VIAVI Solutions 攜手合作，開發出一套全自動化測試解決方案，用以精準驗證 O-RU 的能源效率，此解決方案採用 R&S®RTO6 示波器與 VIAVI 的 TM500 O-RU 測試儀，並可搭配其他 Rohde & Schwarz 的儀器擴充測試能力。
在此測試配置中，VIAVI 的 TM500 O-RU 測試儀用來模擬分散式單元（DU），負責同步與配置 O-RU，並提供多種測試腳本，以驗證 O-RU 在不同負載條件下的能源效率，接著，Rohde & Schwarz 的設備便可監測動態的裝置行為與其對應的功耗變化，其中 R&S®RTO6 示波器是追蹤快速負載變化的理想工具，能與 R&S®RT-ZC31 電流探棒和 R&S®RT-ZHD07 高壓差動探棒完美搭配。
根據您的具體應用，您可能還會需要 R&S®RT-ZVC 高動態功率探棒，它具備多達八個電壓與八個電流通道，是進行 O-RU 內部各個元件功耗除錯的理想選擇，若要進行與射頻訊號品質分析時間關聯的功率量測，可嘗試將 R&S®RTO6 搭配 R&S®VSE 軟體，觀察 O-RU 在不同情境下的性能表現。
R&S®NGP 系列電源供應器是為 O-RU 供電的絕佳選擇，它們能為待測物（DUT）提供穩定的輸出，並以 8 ms 的時間解析度精確量測整體功耗，這項功能大幅降低了測試配置的複雜性，並節省機櫃或工作台的空間，量測到的資料也能夠被記錄下來，以供深入分析與文件製作。
此外，測試配置中也可選配 R&S®FSVA 頻譜分析儀，用以檢查 O-RU 的發射器特性，例如誤差向量幅度（EVM，Error Vector Magnitude）。
整套測試配置由 VIAVI O-RU 測試管理器應用程式進行控制與全自動化操作，只需一鍵即可執行 ETSI ES 202 706-1 V1.6.1 (2021-01) 標準的測試案例或使用者自訂的測試腳本。
O-RU 能效測試配置
- R&S®RTO6 示波器搭配 R&S®RT-ZC31 電流探棒與 R&S®RT-ZHD07 高壓差動探棒，可選配 R&S®RT-ZVC 多通道功率探棒
- R&S®NGP 系列電源供應器
- R&S®FSVA 頻譜分析儀（選配）
- VIAVI TM500 O-RU 測試儀
- VIAVI O-RU 測試管理器應用程式
量測 O-RU 功耗最具經濟效益的方案是使用電源供應器，它同時提供了高量測解析度與準確度，另一種選擇是使用示波器搭配電流和電壓探棒，這種配置除了能監測各種流量條件下的能源動態，還能捕捉極短的脈衝與雜訊尖峰，所有測試皆可透過 VIAVI O-RU 測試管理器應用程式實現全自動化，此解決方案支援預先定義的 ETSI ES 202 706-1 V1.6.1 (2021-01) 測試案例，並能產生使用者自訂的測試腳本。
使用 R&S®FSVA 訊號與頻譜分析儀進行時間關聯的功率量測與射頻訊號品質分析。

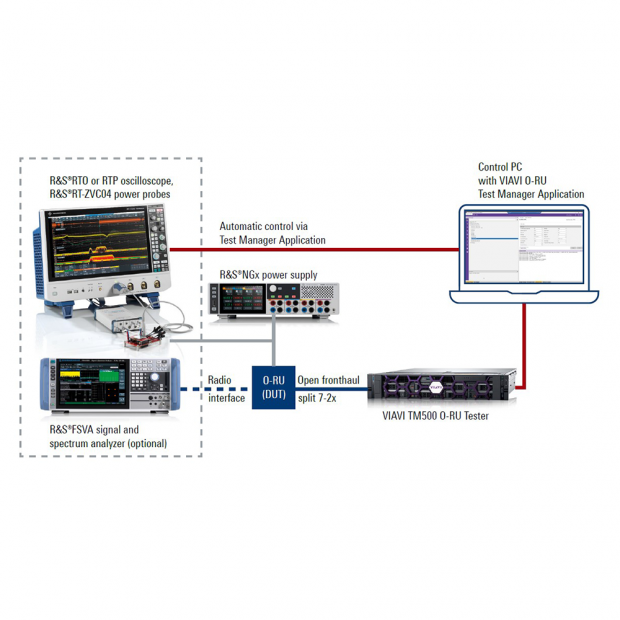

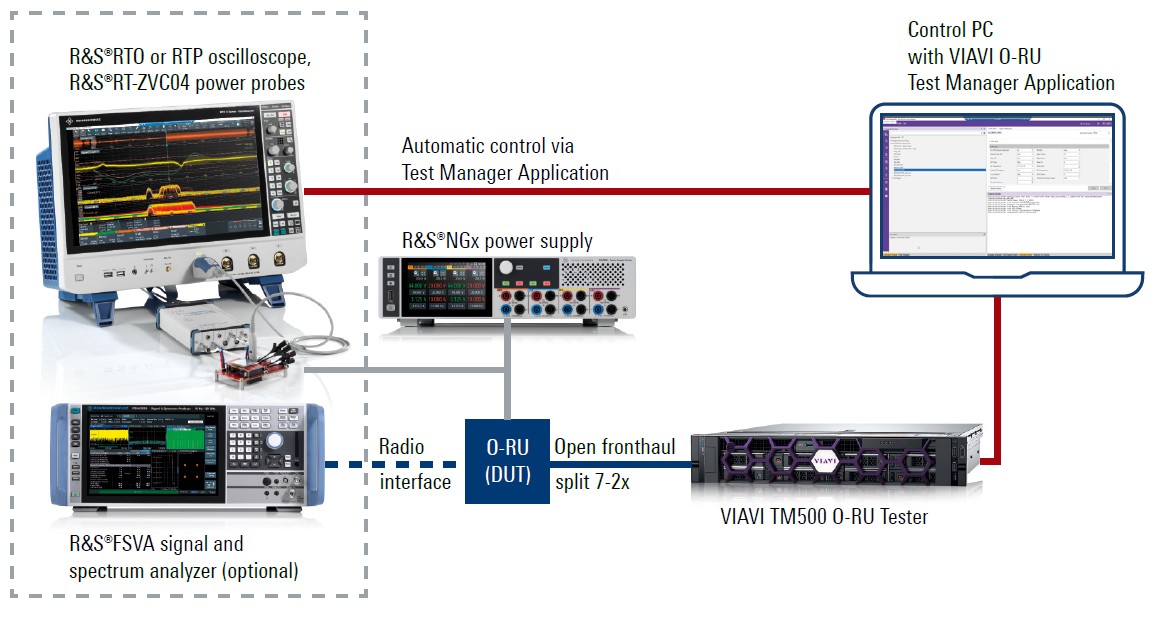

用於全自動化 O-RU 功耗量測的測試配置。
焦點產品

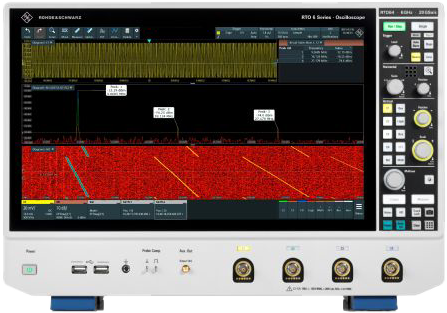

R&S®RTO6 示波器
R&S®RTO6 是一款值得您信賴的示波器，專為提供可靠的結果而設計，它如同一個精密的實驗室夥伴，能協助您快速解決量測問題，確保專案進度，R&S®RTO6 示波器系列充分運用工程師的專業知識，並在需要時提供深度洞察，建立您的量測信心。
R&S®RTO6 示波器系列為您的應用提供從優異訊號到深度洞察的完整分析能力，其大型 15.6 吋觸控螢幕與全新的圖形化使用者介面，結合了高波形更新率、卓越的訊號保真度、數位觸發以及反應靈敏的深度記憶體，為頻率、協定與邏輯分析提供了一套完全整合的測試解決方案，R&S®RTO6 示波器系列豐富的量測工具組與流暢的使用者介面，幫助您快速解決從簡單到複雜的電路問題。
主要特點
- 最高 6 GHz 頻寬
- 每秒一百萬次波形更新率
- 9.4 ENOB（有效位元數）實現極致的訊號完整性
- 最大 2 Gpoints 記憶體
- 獨家的頻域觸發功能

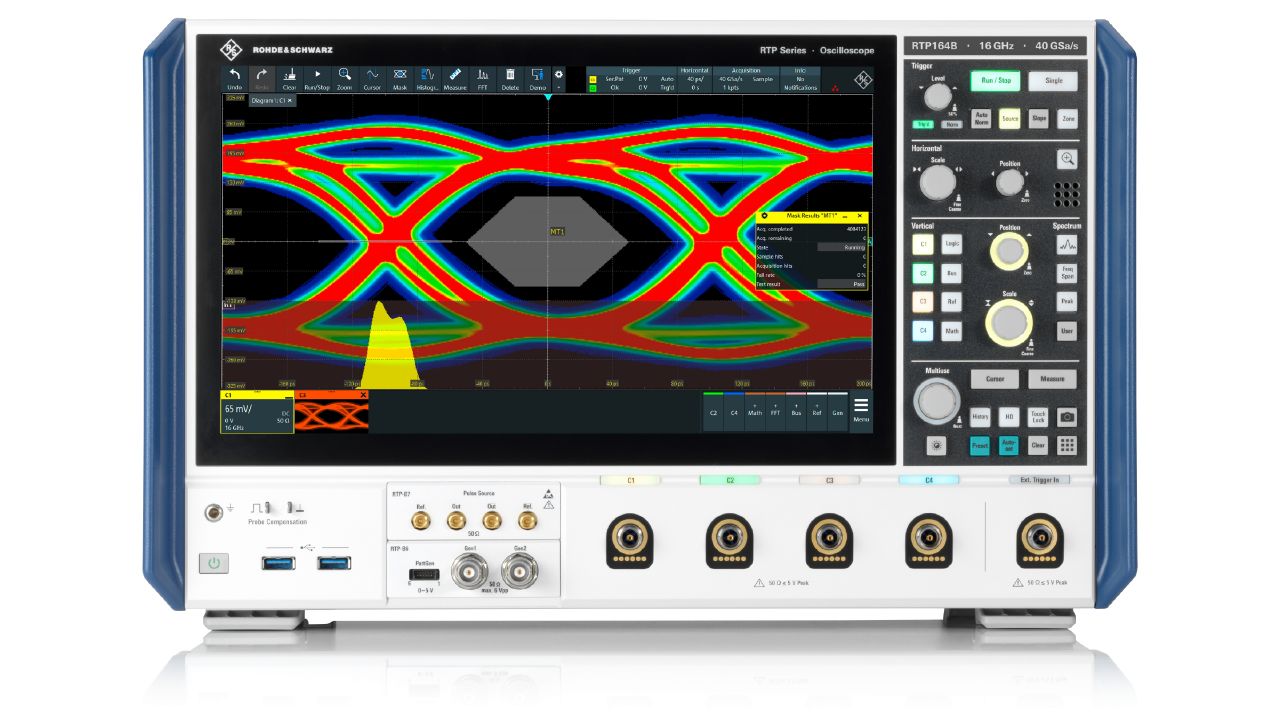

R&S®RTP 示波器
R&S®RTP 高效能示波器結合了頂級的訊號完整性與快速的擷取率，客製化的前端 ASIC 與即時處理硬體，使其能在小型化的機身中，以空前的速度實現高精確度的量測。
- 750,000 waveforms/s 的更新率，可快速發現故障
- 無頻寬限制的高精度數位觸發
- 即時去嵌入（De-embedding）功能，用於觸發與快速擷取
- 小型化設計與靜音運作，完美適應任何實驗室環境
- 平坦的頻率響應（+/- 0.25 dB），確保精準量測
主要特點
- 頻寬：4 GHz 至 16 GHz
- 最大取樣率：40 Gsample/s
- 最大記憶體深度：每通道 3 Gpoints
- 解析度高達 16 bit
- 所有觸發事件皆在全頻寬下運作

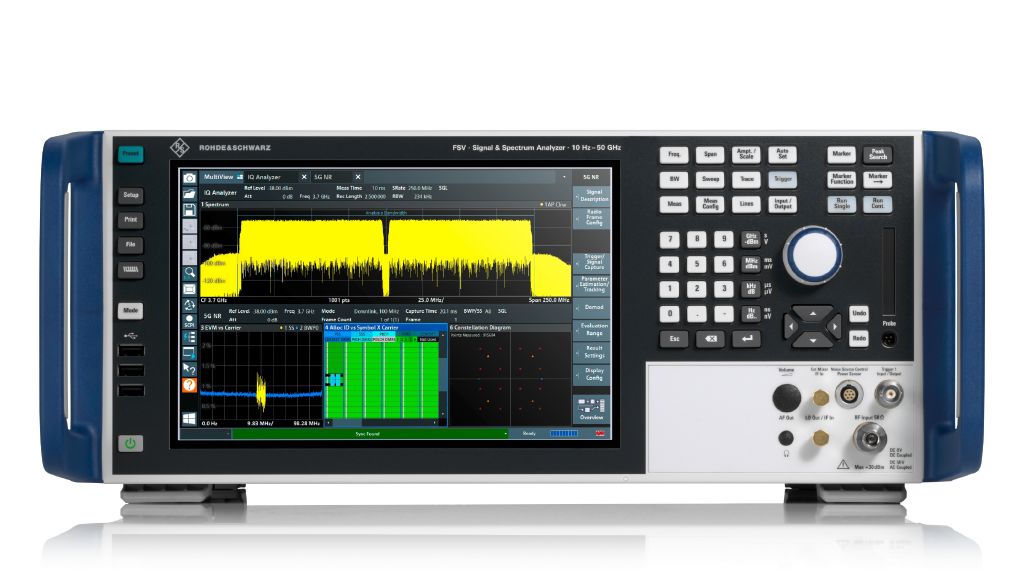

R&S®FSVA3000 訊號與頻譜分析儀
無論在實驗室還是生產線上，R&S®FSVA3000 都是應對嚴苛訊號分析任務的理想儀器，高達 1 GHz 的分析頻寬、–120 dBc/Hz 的出色相位雜訊以及高動態範圍，賦予 R&S®FSVA3000 訊號與頻譜分析儀滿足嚴苛 5G NR 量測應用所需的一切能力，其高速的量測能力與簡易的操作性，使其成為實驗室與生產線上進行高要求訊號分析的理想選擇。
主要特點
- 頻率範圍：2 Hz 至 4、7.5、13.6、30、44、50/54 GHz
- 分析頻寬高達 1 GHz
- 在 10 kHz 偏移（1 GHz）下的 SSB 相位雜訊為 –127 dBc/Hz
- 具備多點觸控、SCPI 記錄器與事件觸發功能的圖形化使用者介面
- 提供包含 5G NR 在內的類比與數位訊號分析選配項目

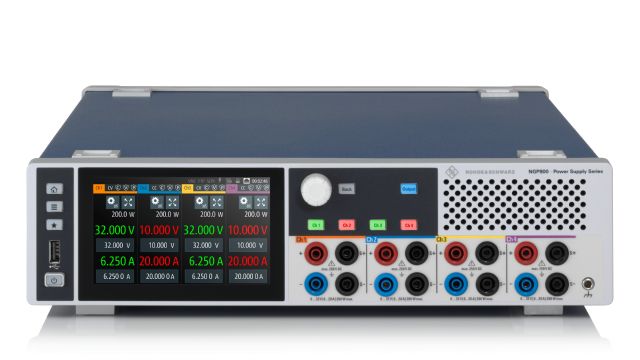

R&S®NGP800 系列電源供應器
四核心電源，提升您的效率，R&S®NGP800 DC 電源供應器系列包含五款 400 W 或 800 W 的型號，能在多樣的操作點提供最大功率，其兩個或四個 200 W 輸出通道，每個通道可供應高達 64 V 或 20 A 的電力，這些電氣等效且電流隔離的輸出可以串聯或並聯連接，以達到最高 250 V 或 80 A 的輸出能力，R&S®NGP800 DC 電源供應器系列是汽車、研發、製造與一般用途等多種測試與量測情境的理想選擇。
主要特點
- 最大輸出功率：800 W
- 每通道最大電壓：32 V 或 64 V
- 每通道最大電流：10 A 或 20 A
- 在串聯或並聯操作下可達 250 V 或 80 A
- 直覺、價格透明的線上產品配置器

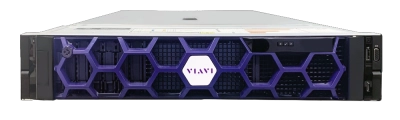

TM500 網路測試儀
使用 TM500 網路測試儀加速 5G 基地台的部署，該儀器是全球射頻網路測試的標準，深受全球基地台製造商的信賴，TM500 系列支援 4G 與 5G 基地台的早期功能測試、系統整合、容量、效能與迴歸測試。
- 5G 測試：支援全面的 4G 與 5G 網路測試。
- 應用情境：Open RAN、非地面網路（NTN）、多使用者多輸入多輸出（MU-MIMO）、增強型行動寬頻（eMBB）、超可靠度低延遲通訊（URLLC）、私有 5G 網路、安全性、巨量物聯網（Massive IoT）、軍事通訊（MilComm）。
- 裝置模擬：可模擬數千個行動裝置。
- 多樣化解決方案：提供入門級與高階型號，並提供「測試即服務」（Test as a Service），滿足從晶片製造商、網路設備製造商（NEMs）、系統整合商到服務供應商等各類客戶的需求。
- 進階功能與能力：10 個載波聚合（CC）、嵌入式快速衰落移動模型、真實資料應用、16 層 MU-MIMO、混合子載波間隔（Mixed Numerologies）、FR1 與 FR2。
TM500 提供橫跨整個協定堆疊的全面測試，從實體層到非接入層（NAS）及應用層，提供來自協定堆疊各層的詳細統計資料與日誌，並結合先進的資料處理能力，這使您能夠快速解決問題，並降低部署延遲的風險。
