毫米波跨頻段混合訊號分析解決方案
專為 5G、車用雷達與衛星通訊的系統級驗證而生

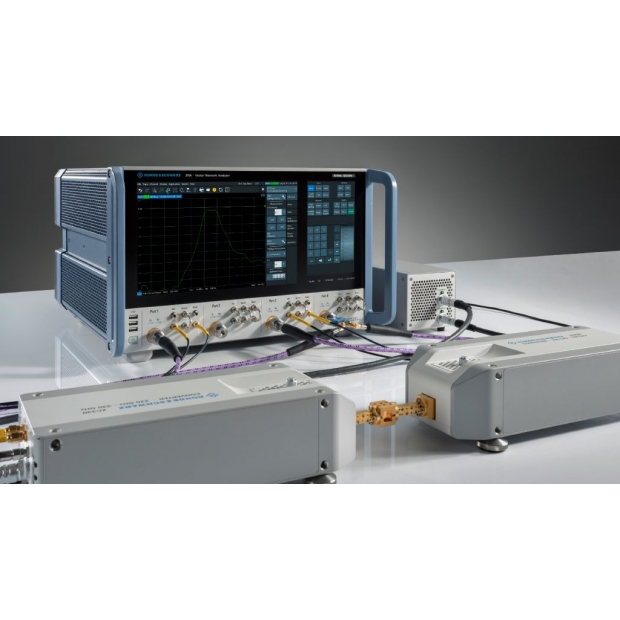

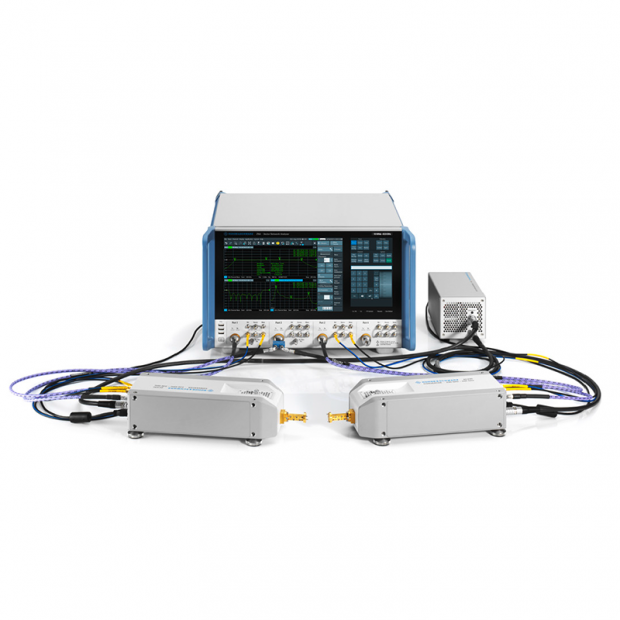

此解決方案以 R&S®ZNA 向量網路分析儀作為核心，整合其內建的本地振盪器（LO）輸出與直接中頻（IF）輸入功能，並搭配 Rohde & Schwarz mmWave 毫米波轉換器，為 2 埠與 4 埠的高頻量測應用，提供了一套高度整合且具成本效益的完整測試方案。
當前量測挑戰
傳統上，若要量測超高頻訊號，業界的標準作法是將既有的高階網路分析儀，外接升頻或混頻模組，藉此將儀器的量測頻寬擴展至毫米波（mmWave）頻段，這在過去是相當普遍且可行的技術方案；然而，市場趨勢已發生根本性的轉變。高頻技術不再僅限於學術研究，而是全面走入商業量產，成為 5G 通訊、車用雷達及 E-band 回程網路等應用的核心。這樣的轉變，催生了市場對一套架構更精簡、成本更可控的測試方案的迫切需求。
Rohde & Schwarz 解決方案
此解決方案的核心元件 R&S®ZNA 向量網路分析儀（VNA），提供了多項獨特功能，使其在性能上表現優異，同時兼具成本效益，為使用者帶來最大的投資回報；透過 R&S®ZNA-B26 直接中頻存取選項，使用者可直接從儀器後方面板存取本地振盪器（LO）與量測訊號，並將外部頻率轉換器連接至儀器後方，如此不僅釋放了前面板的測試埠，更提供了更高的配置彈性；此外，使用這些直接中頻輸入埠還能提升許多轉換器配置的標準性能，例如：在動態範圍方面，因為接收器的前端混頻器級在此路徑中被旁路，從而減少了訊號損耗與雜訊。

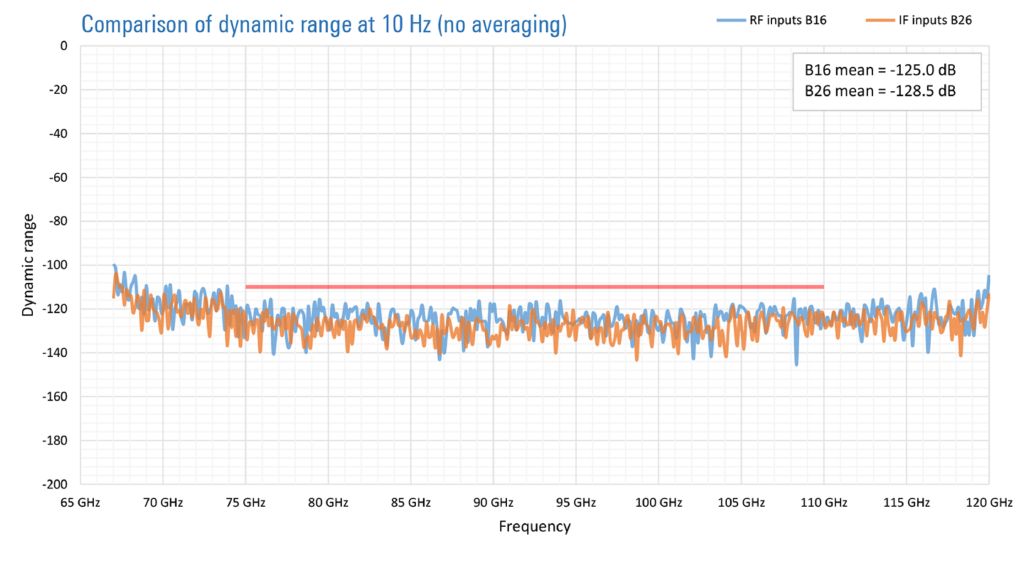

圖 1：此解決方案在使用後面板直接中頻輸入時，R&S®ZC110 mmWave 毫米波轉換器的典型動態範圍表現。
透過 R&S®ZNA-B8 mmWave 毫米波轉換器 LO 選項，則可由儀器後方面板直接輸出本地振盪器訊號，用以驅動外部的頻率轉換器；選配此功能後，透過 2 埠或 4 埠的 R&S®ZNA 便能直接與 mmWave 毫米波轉換器對接，不再需要外部訊號產生器，這有助於降低 2 埠或 4 埠 mmWave 毫米波應用的整體建置成本。
將此選項安裝於 4 埠型號的 R&S®ZNA，可以完整保留分析儀前面板的所有四個測試埠，從而實現搭配四個轉換器的全 4 埠 mmWave 毫米波量測配置，儀器後方的 LO 輸出埠，能在高達 26.5 GHz 的頻率下，提供最高達 +25 dBm 的訊號功率，即使在需要使用長電纜連接的情況下，也能完全滿足轉換器對驅動功率的需求。
此解決方案中的 R&S®ZNA 4 埠型號更提供兩項獨特功能，使其成為市場上最具配置彈性的組合：
- R&S®ZNA-B5：
第二組內部 LO 來源 此功能讓分析儀的內部接收器能夠同時調諧至兩個不同的頻率，這使得即使在 mmWave 毫米波轉換器的配置下，也能快速且輕易地對複雜的頻率轉換裝置，進行振幅與相位的完整特性分析。 - R&S®ZNAxx-B3：
第三與第四組內部來源 此功能提供了兩組額外的內部訊號來源，讓每個測試埠都擁有其獨立可控的訊號來源。
結合 R&S®ZNA-B5 與 R&S®ZNAxx-B3 選項，使本解決方案不僅可用於量測 mmWave 毫米波範圍內的頻率轉換裝置，更允許使用者混合搭配具有不同頻率規劃的轉換器，以應對極具挑戰性的量測任務。

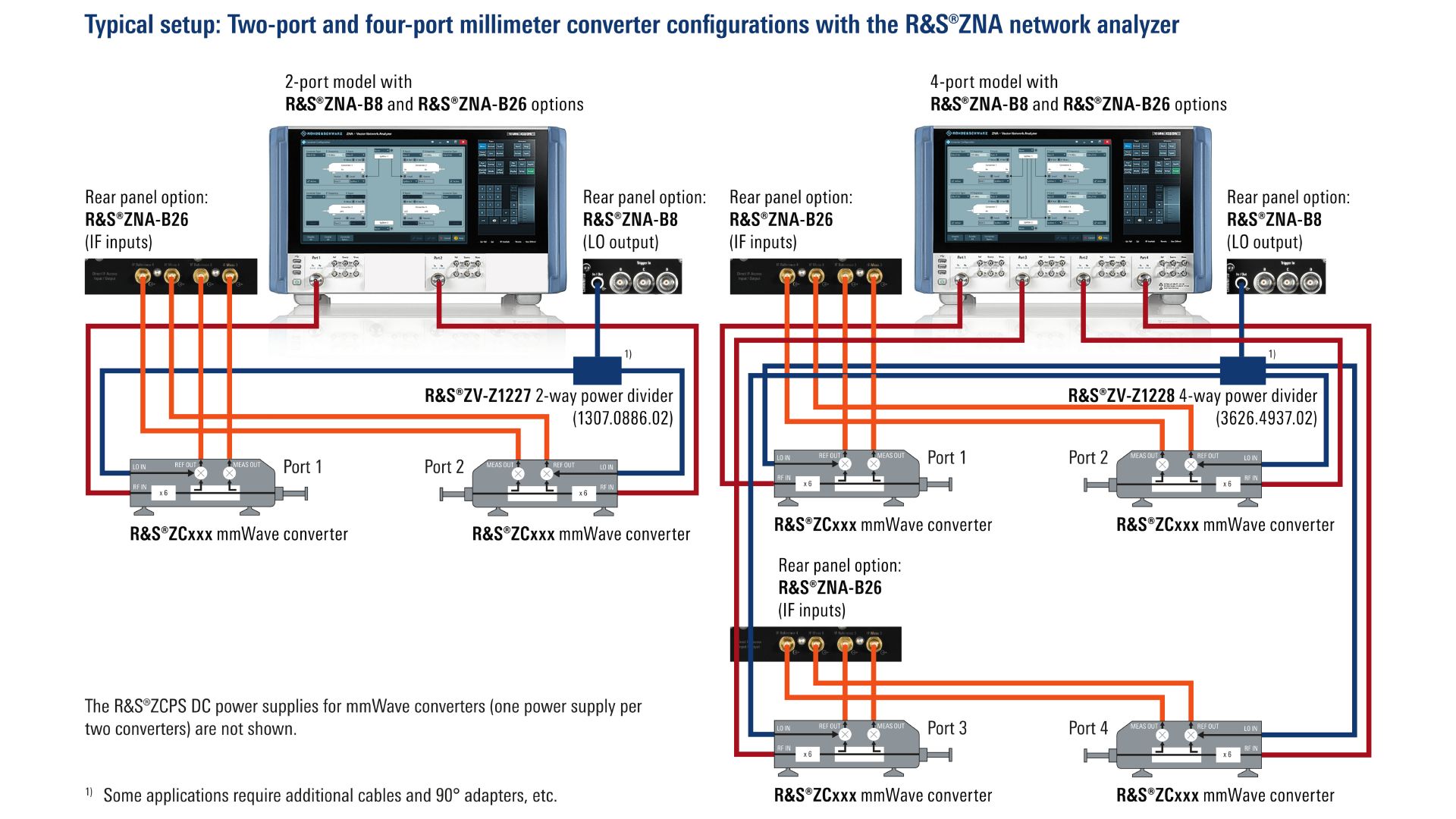

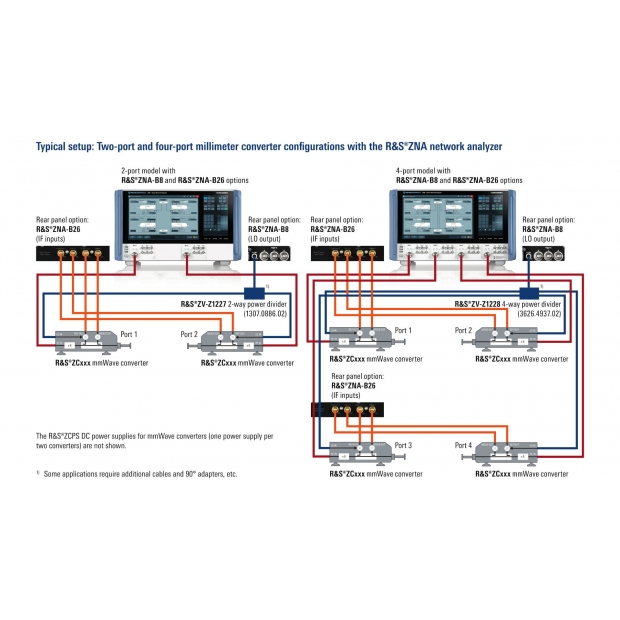

圖 2：此解決方案的典型測試配置，展示 2 埠與 4 埠 mmWave 毫米波轉換器與 R&S®ZNA 的連接方式。
一套應對多元挑戰的整合方案
「毫米波高頻網路分析測試解決方案」獨特地應對了從基礎到複雜的各種測試需求，它既能作為一套精簡、具成本效益的 2 埠 mmWave VNA 方案，也能擴展成一套用以處理複雜頻率轉換量測的多轉換器 VNA 測試系統。
此方案的核心 R&S®ZNA 內部整合最多達五組訊號來源（包含後面板的 LO 輸出）與八組獨立且相位同調的內部接收器，使得量測複雜裝置，如雷達前端模組和波束成形網路在 mmWave 毫米波頻段的相位特性，不再是一項複雜的任務。市場上沒有其他方案提供如此高度的整合性，它無須額外的外部硬體，從而構成一套簡化安裝與配置的完整解決方案。
解決方案核心元件

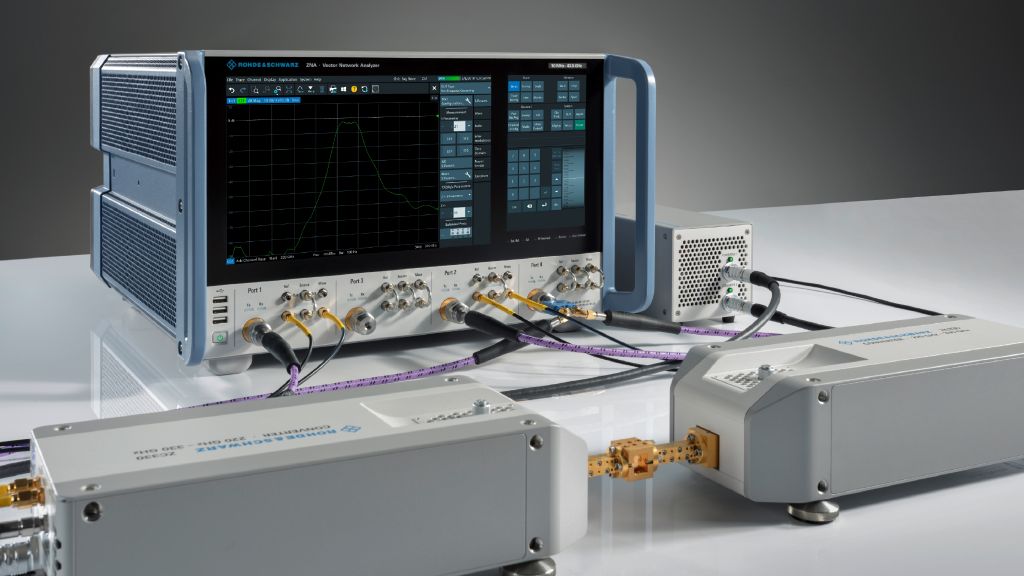

R&S®ZNA 向量網路分析儀
為最具挑戰的量測任務而生
作為本解決方案的核心，R&S®ZNA 向量網路分析儀是 Rohde & Schwarz VNA 產品組合中的高階系列，它將卓越的射頻（RF）性能與廣泛的軟體功能及獨特的硬體架構融為一體，其純觸控的操作介面，搭配以待測物（DUT）為中心的設計理念，使 R&S®ZNA 成為一套功能強大、通用且小型化的量測系統，可用於對被動與主動元件進行完整的特性分析。
主要特點
- 頻率範圍涵蓋 10 MHz 至 26.5/43.5/50/67 GHz（對應型號 R&S®ZNA26/43/50/67），並可擴展至 110 GHz（R&S®ZNA67EXT）。
- 提供 2 埠或 4 埠型號選擇。
- 具備卓越的射頻性能。
- 最多可整合四組內部訊號來源。
- 採用獨特且直覺的純觸控操作介面。
